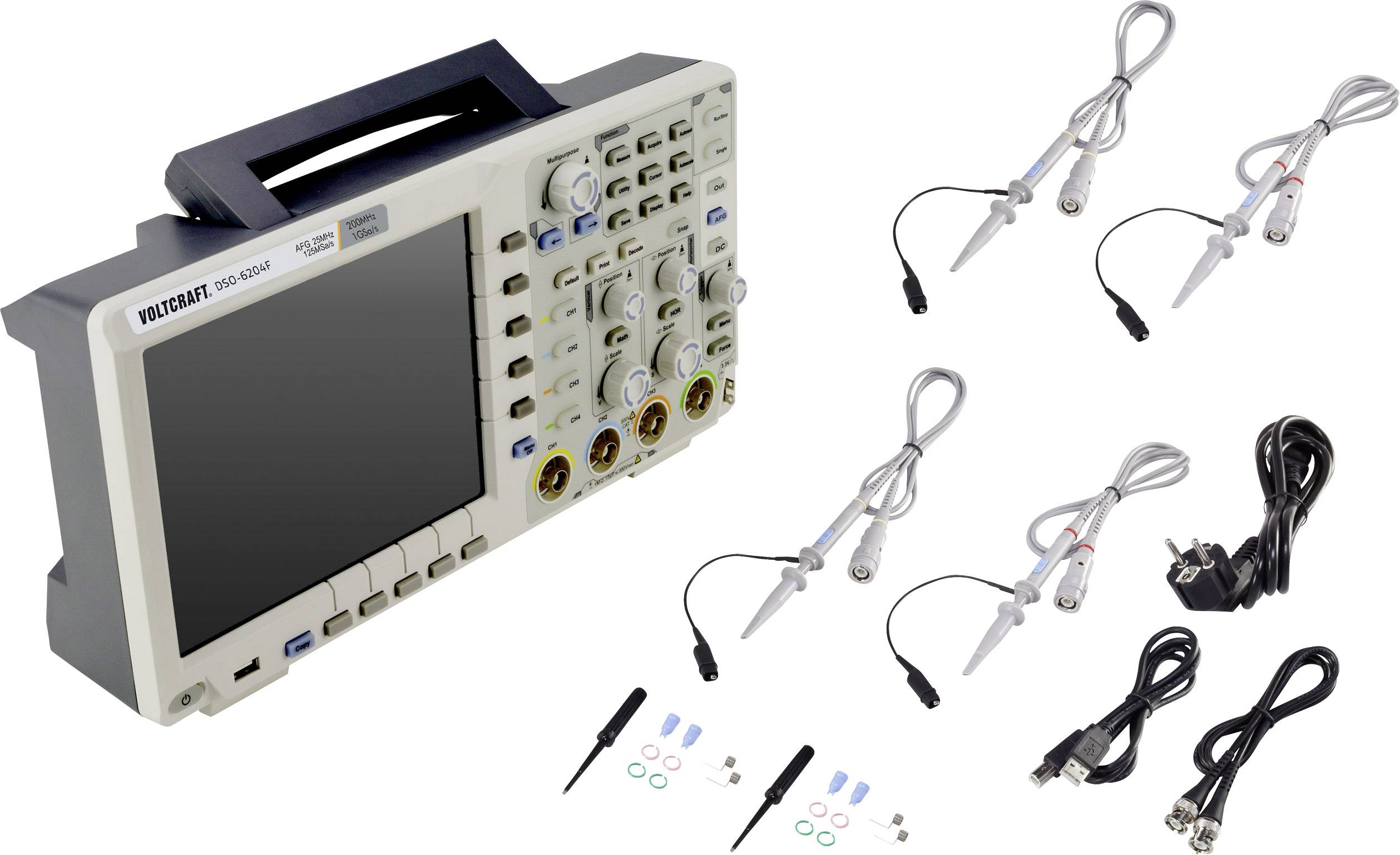

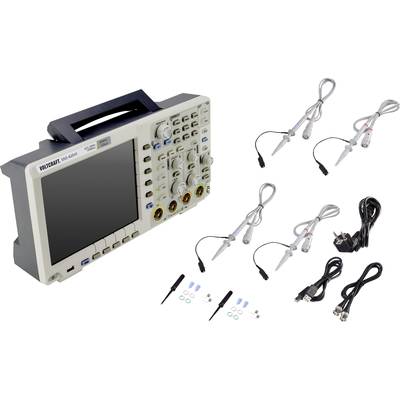

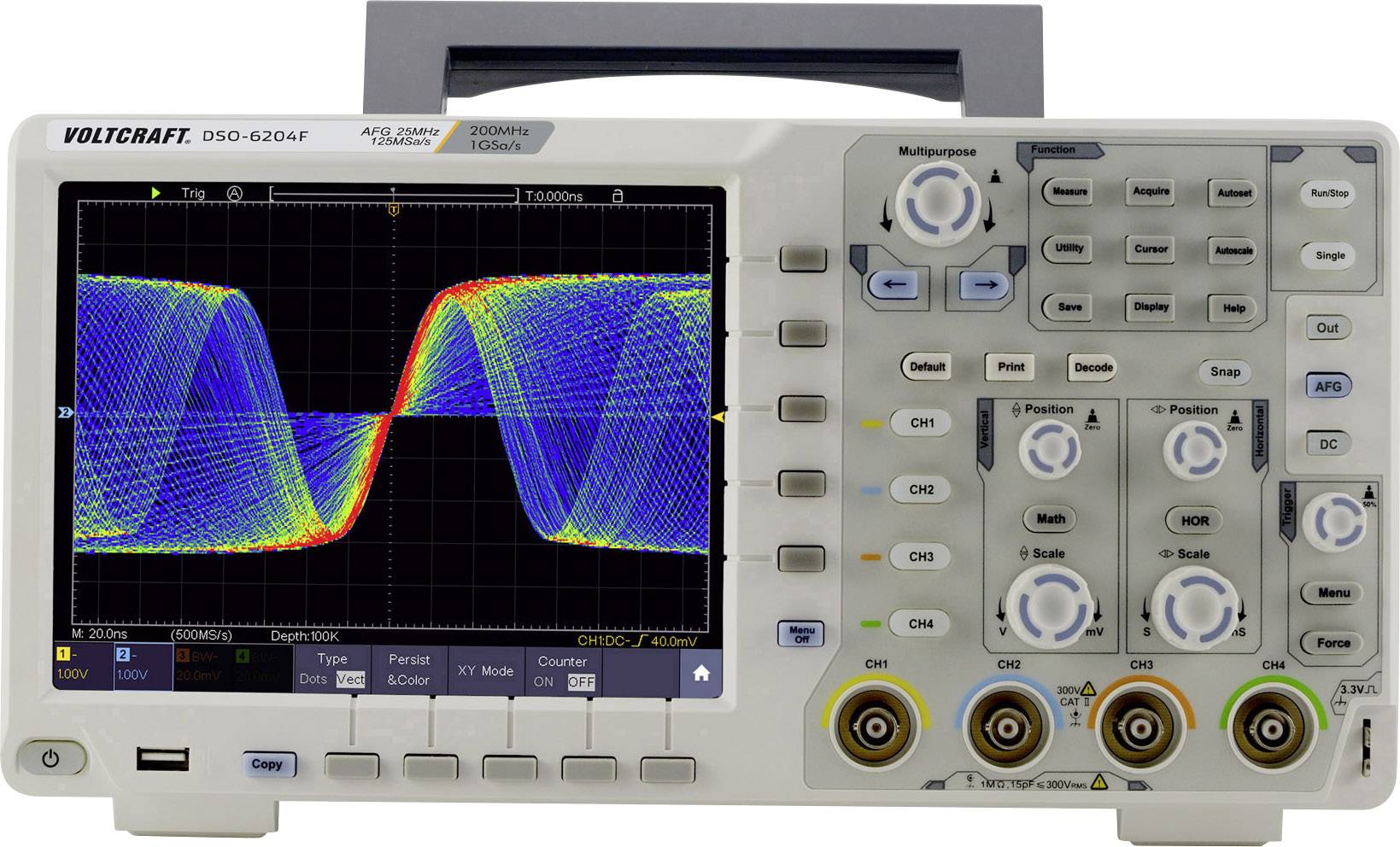

Digitální osciloskop se čtyřmi sondami a příslušenstvím. Zobrazuje několik vstupů a ovládacích prvků na přední straně. Vhodný pro elektronická měření.

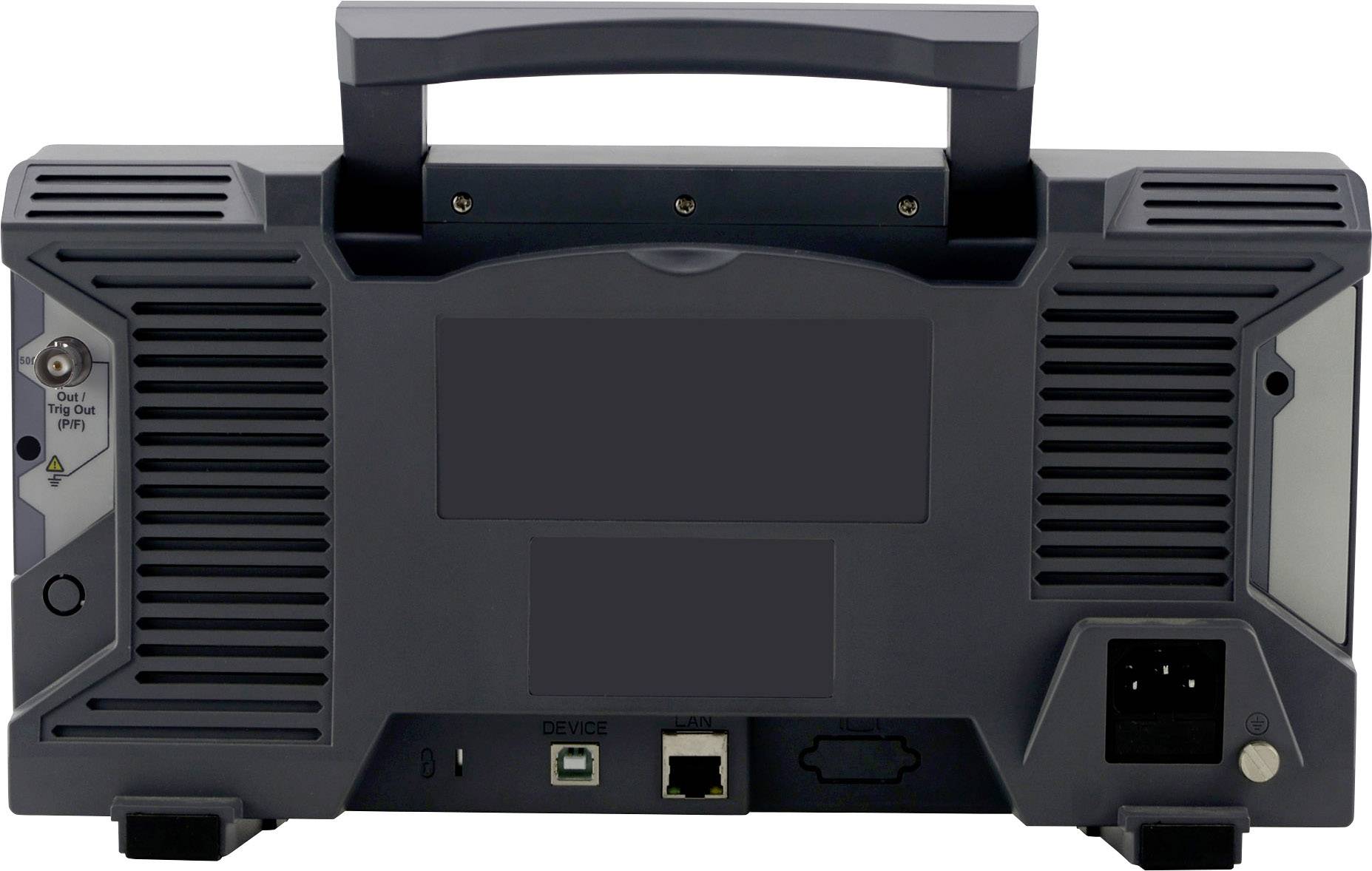

Zadní strana elektronického zařízení s rukojetí, síťovou zásuvkou, rozhraním USB a Ethernet.

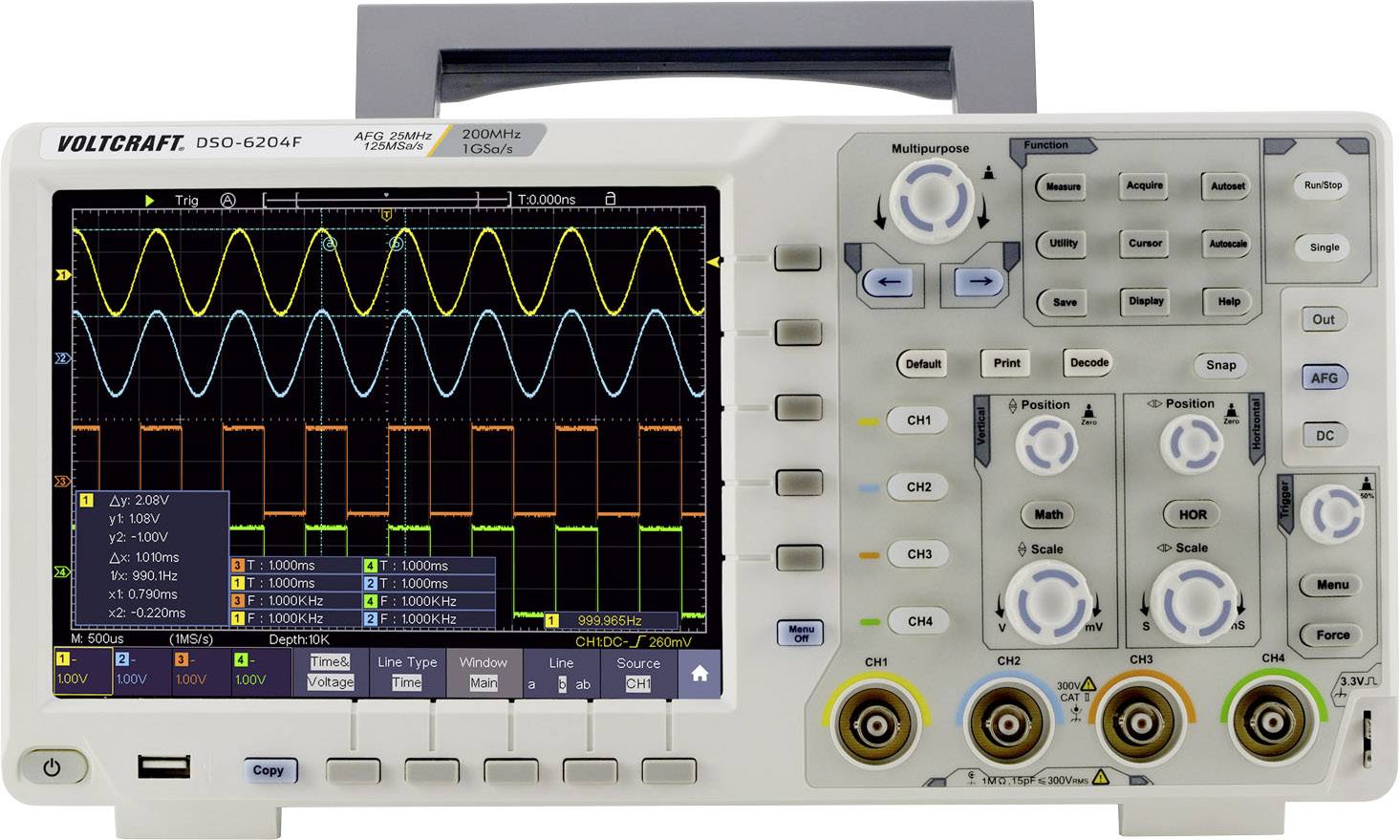

Na obrazovce je zobrazen osciloskop s několika sinusovými signály, s ovládacími prvky a konektory na pravé straně.

Osciloskop zobrazuje komplexní vlnový průběh na obrazovce. Na přední straně má několik ovládacích prvků a připojovacích portů.

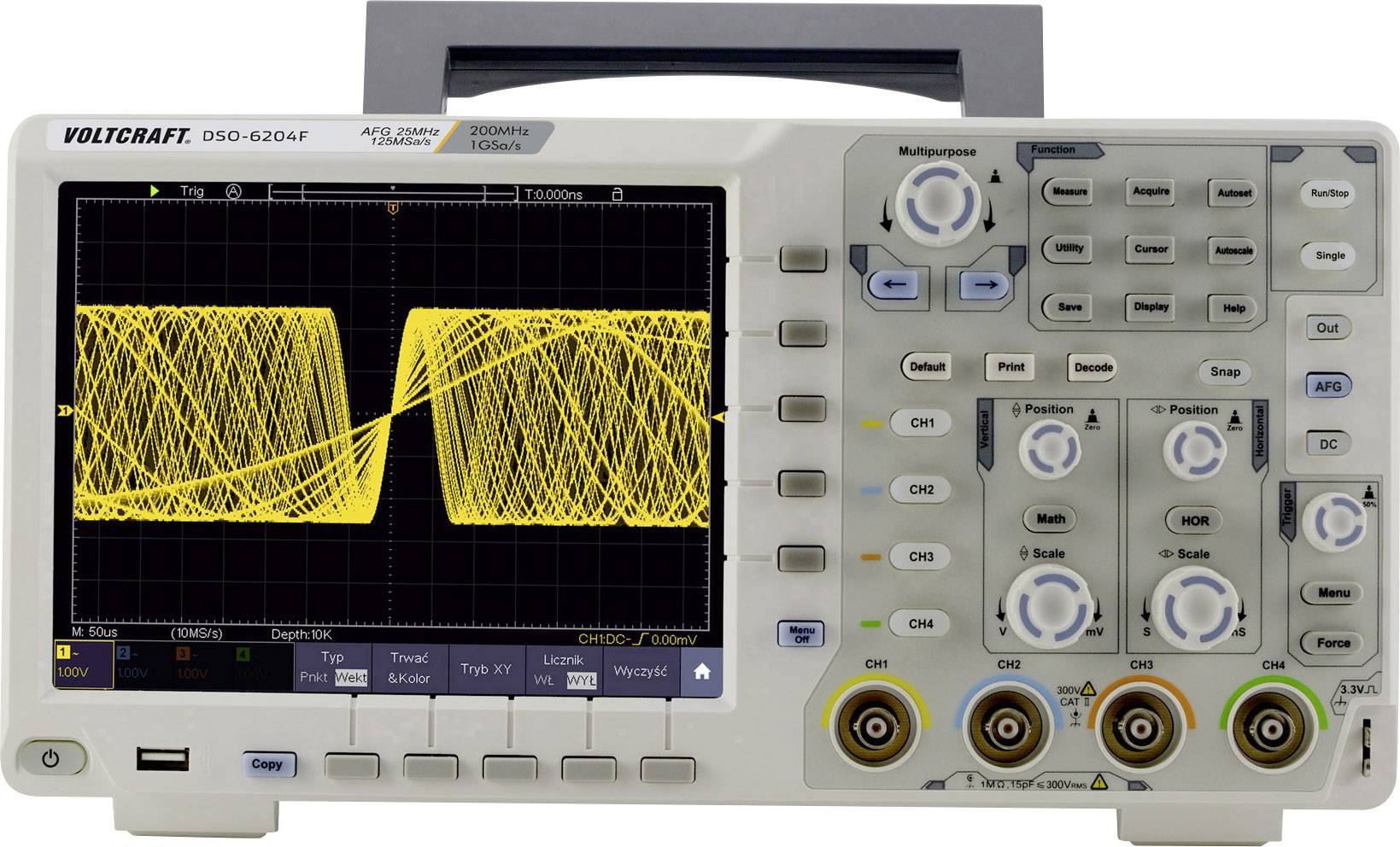

Osciloskop zobrazuje dva sinusové signály na obrazovce. Ovládací prvky jsou viditelné na pravé straně.

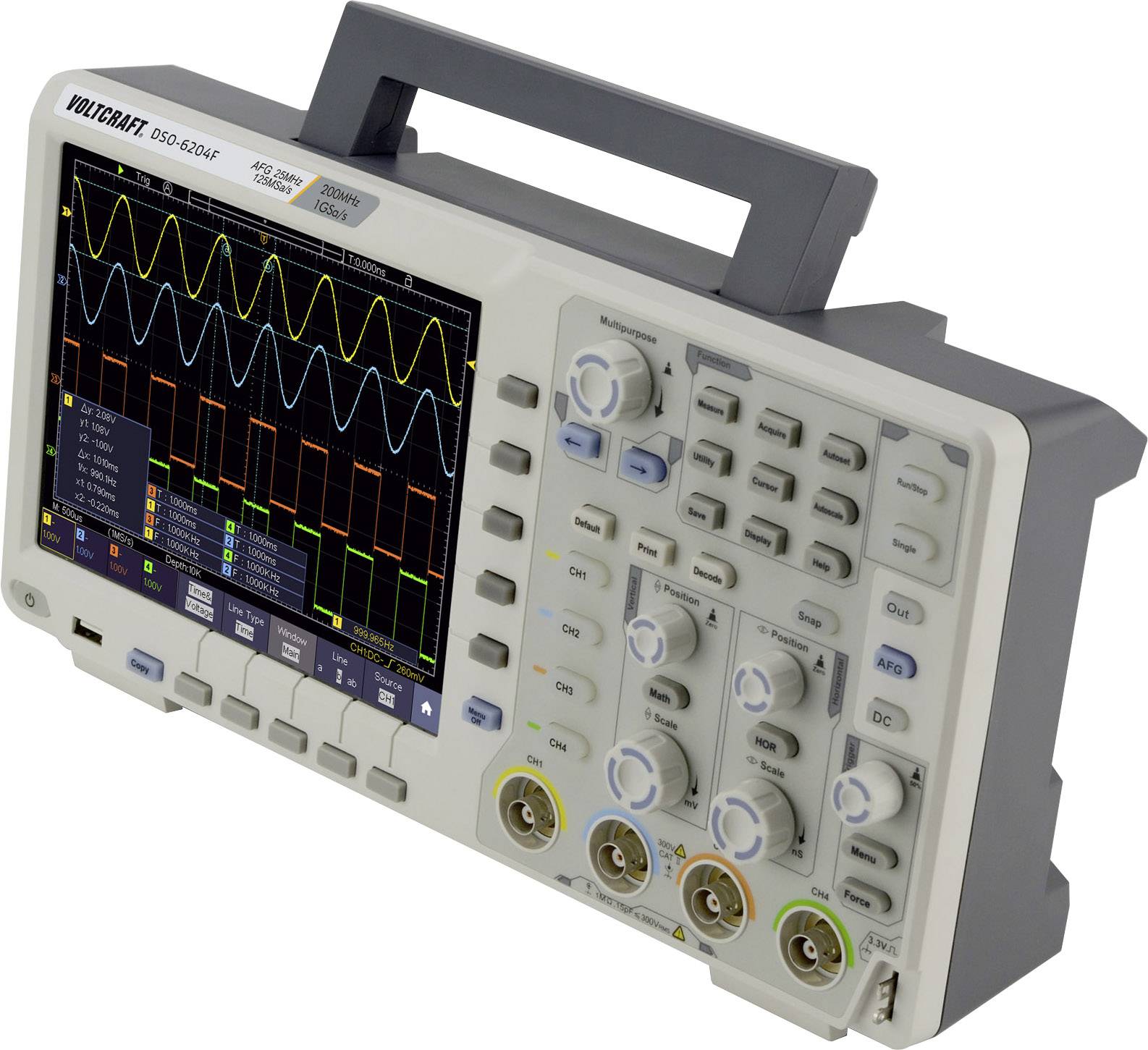

Osciloskop s několika vlnovými průběhy na obrazovce, různými tlačítky a otočnými ovladači pro nastavení.

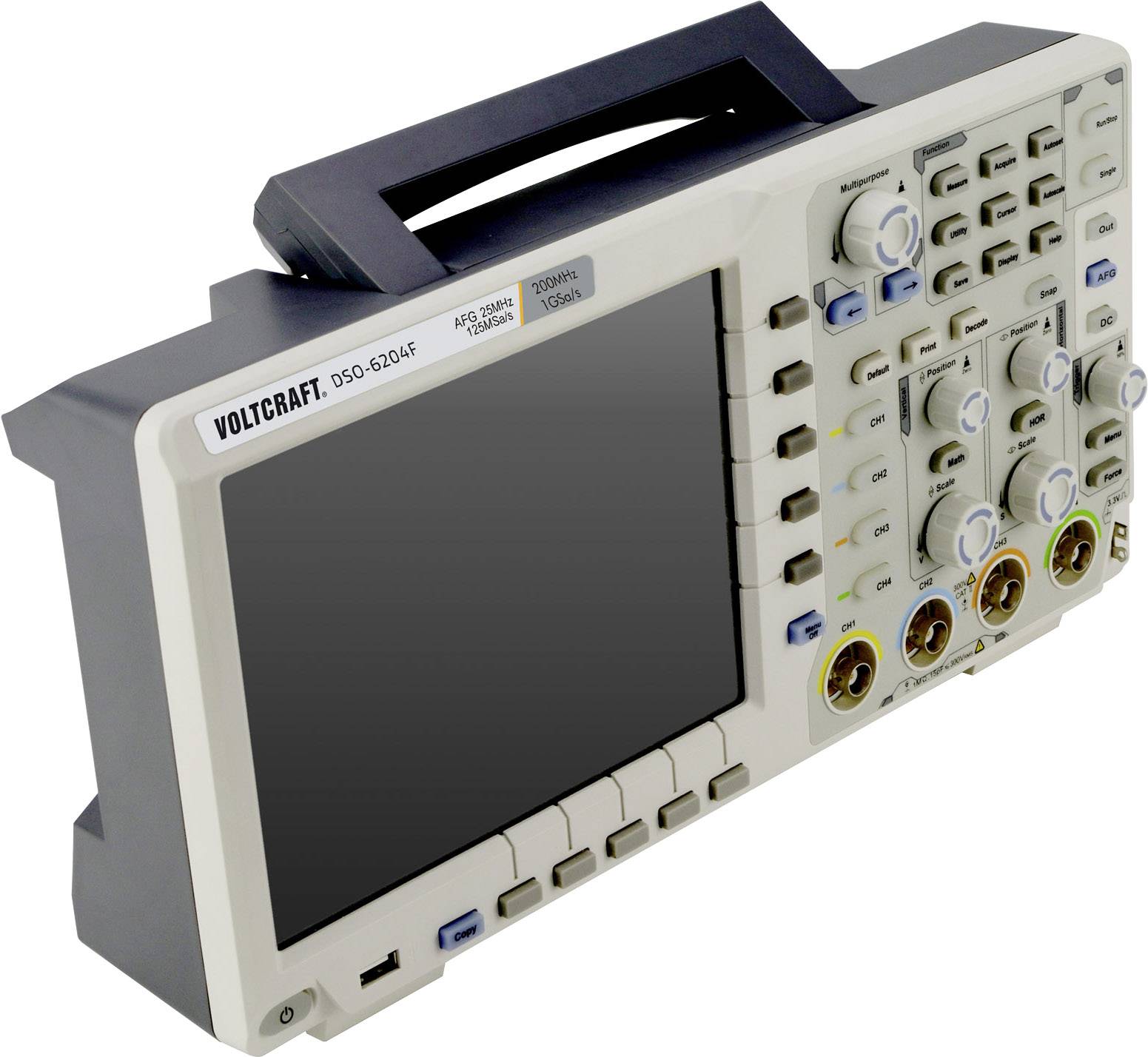

Přenosný digitální paměťový osciloskop s velkým displejem, dvěma kanály a několika ovládacími tlačítky pro analýzu napěťových signálů.

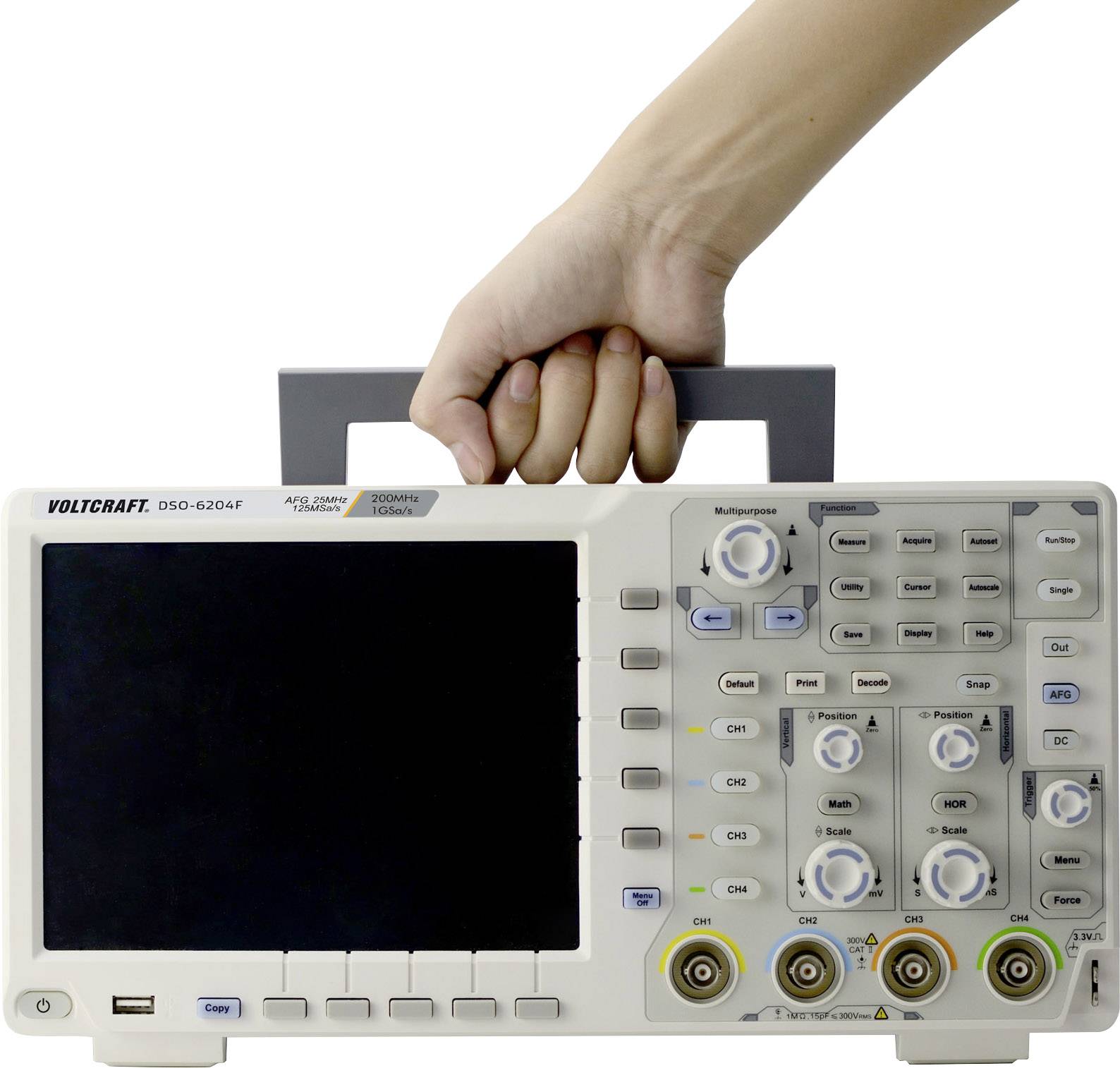

Jedna ruka drží přenosný digitální osciloskop s několika ovládacími tlačítky a velkým displejem určený pro technická měření.

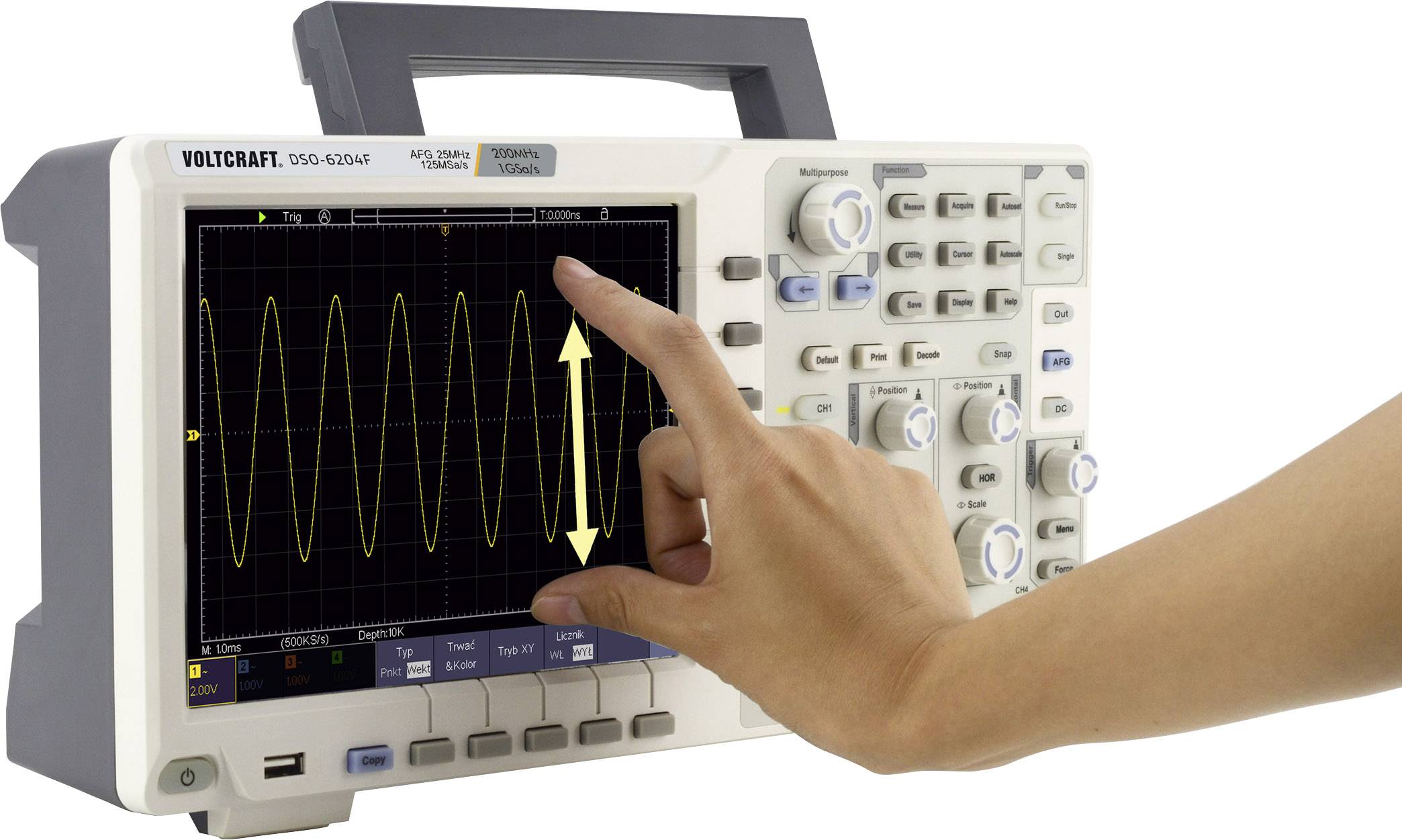

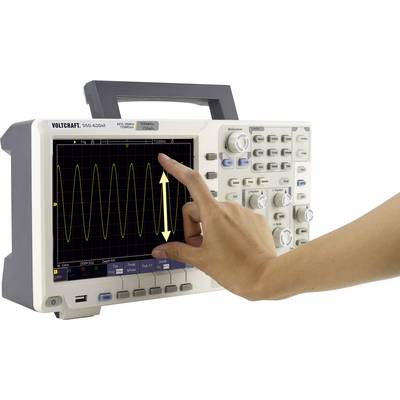

Osciloskop zobrazuje sinusovou vlnu na displeji. Ruka se dotýká obrazovky, aby provedla měření nebo nastavení.

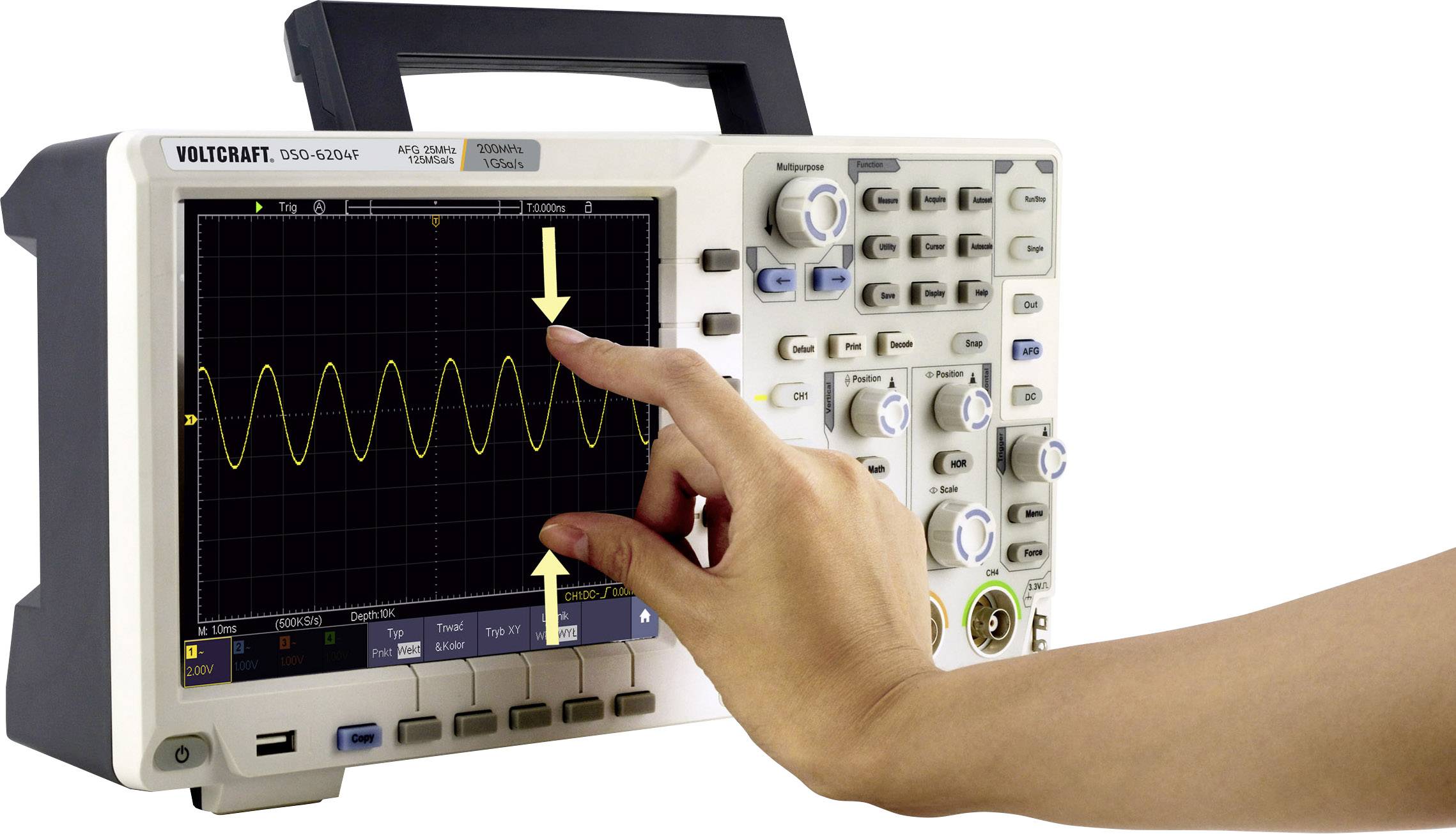

Ruka obsluhuje přenosný osciloskop zobrazující sinusový průběh napětí.

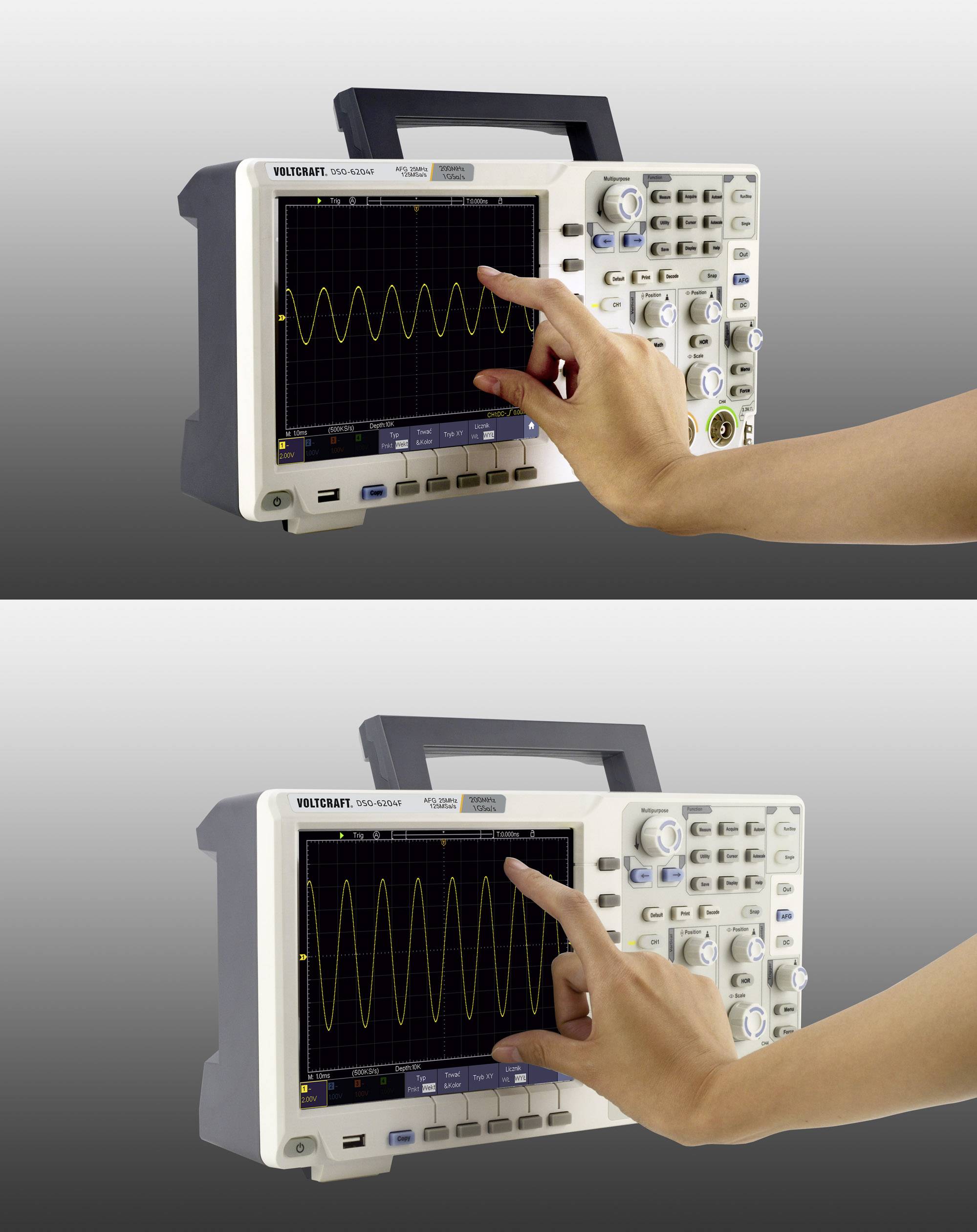

Obrazovka osciloskopu se sinusovou vlnou; ruka ukazuje na displej, jako by prováděla nastavení.

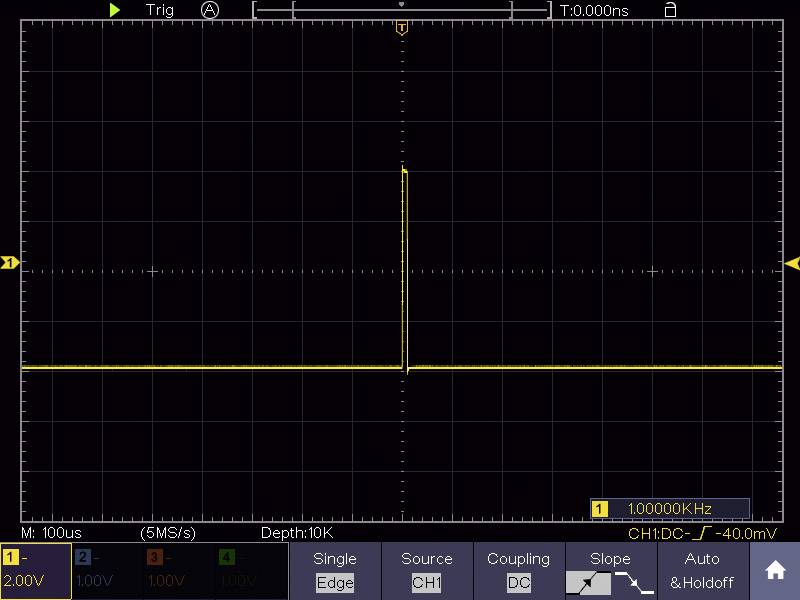

Obrazovka osciloskopu zobrazuje jeden napěťový puls s amplitudou 2 V při 1 MHz

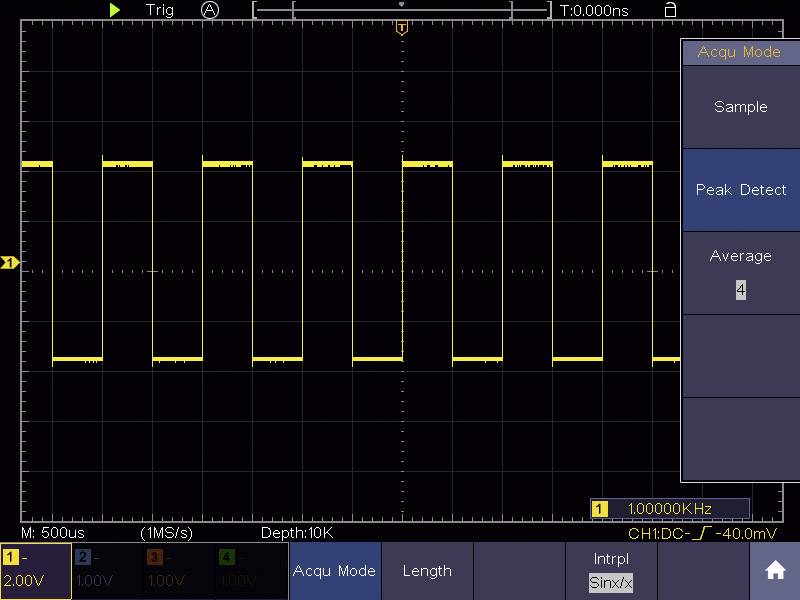

Displej osciloskopu zobrazuje periodický obdélníkový signál o frekvenci 1 MHz. Vertikální osa: napětí, horizontální osa: čas.

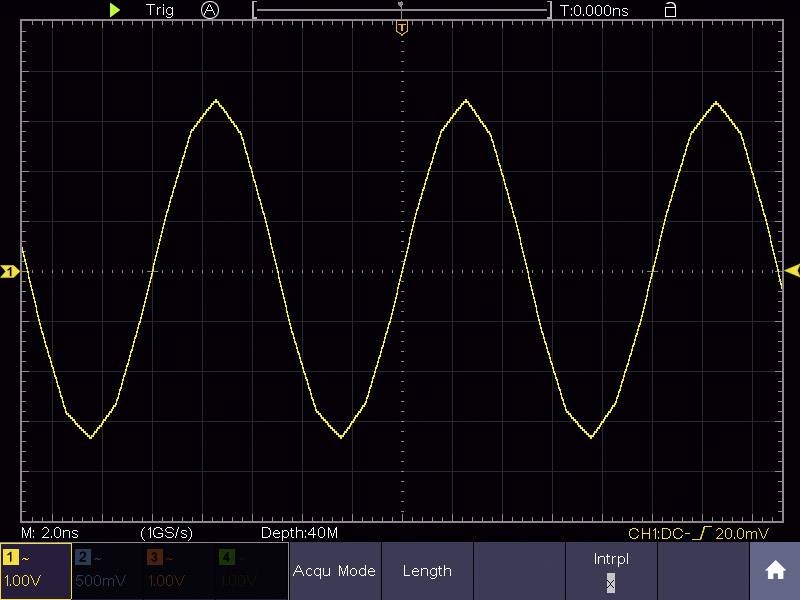

Obrazovka osciloskopu ukazuje sinusovou vlnu s konstantní amplitudou a frekvencí. X-osa: čas, Y-osa: napětí.

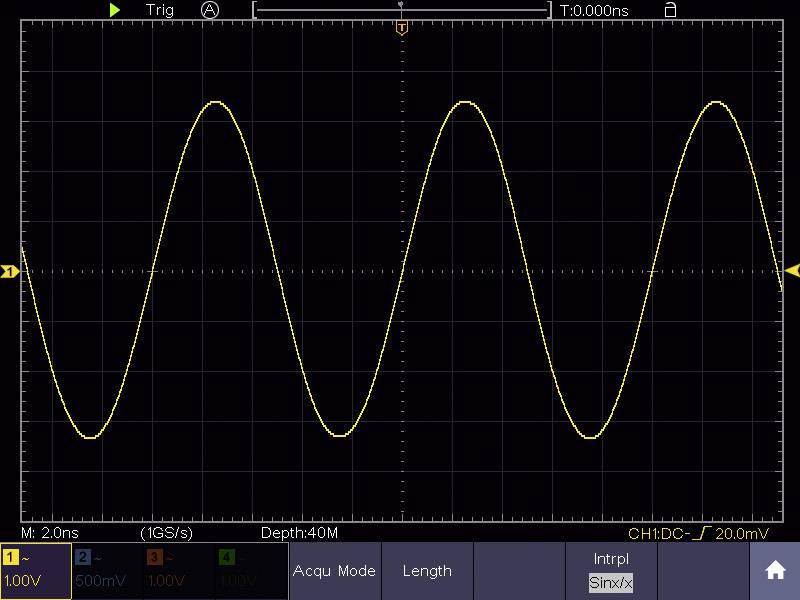

Obraz z osciloskopu sinusového signálu se žlutou vlnovou formou. Horizontální osa zobrazuje čas (0-20 ns), vertikální osa napětí (0-100 mV).

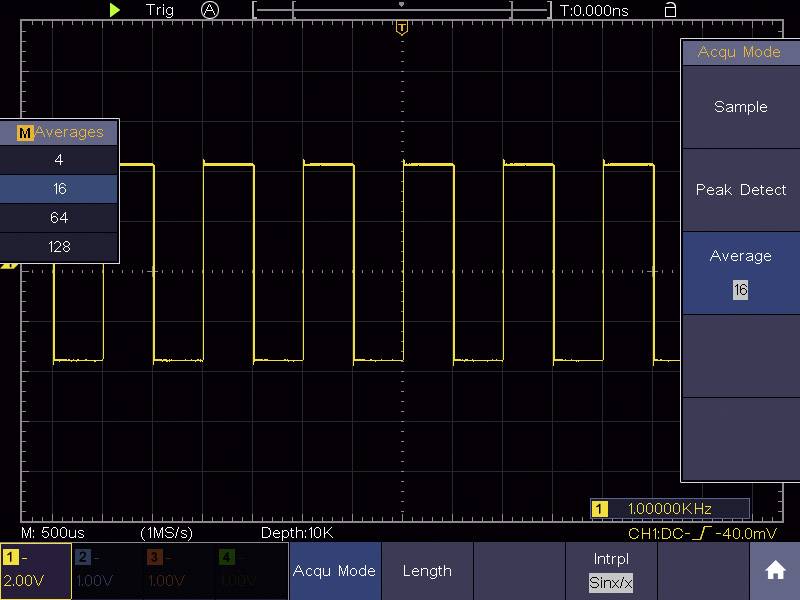

Osciloskopický displej obdélníkového signálu s menu pro výběr průměrů. Frekvence: 100 kHz, průměr: 16, amplituda: 2 V.

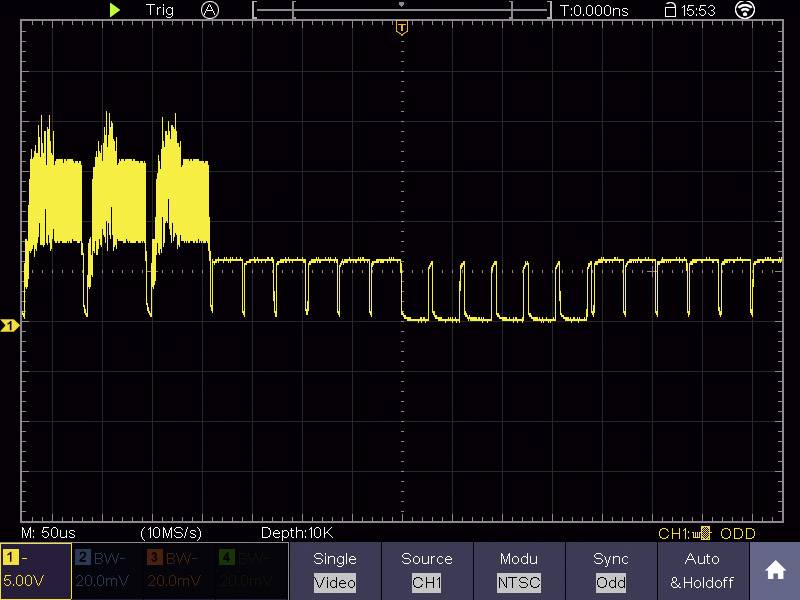

Osciloskopický displej zobrazuje periodický digitální signál s nepravidelnými špičkami na začátku a poté pravidelnými obdélníkovými impulzy.

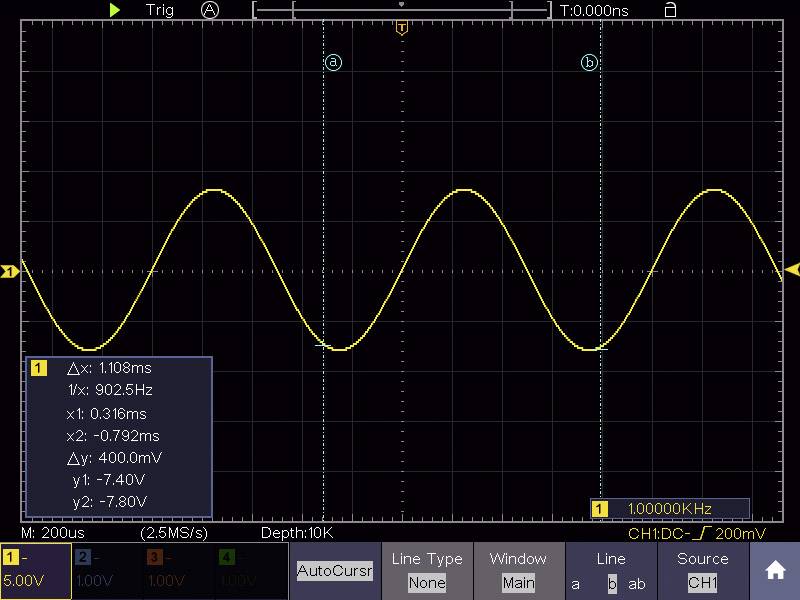

'Osciloskopický displej: Žlutá sinusová vlna při 902,5 Hz, amplituda 7,8 V, perioda přibližně 1,108 ms. Souřadnice a měření času viditelné.'

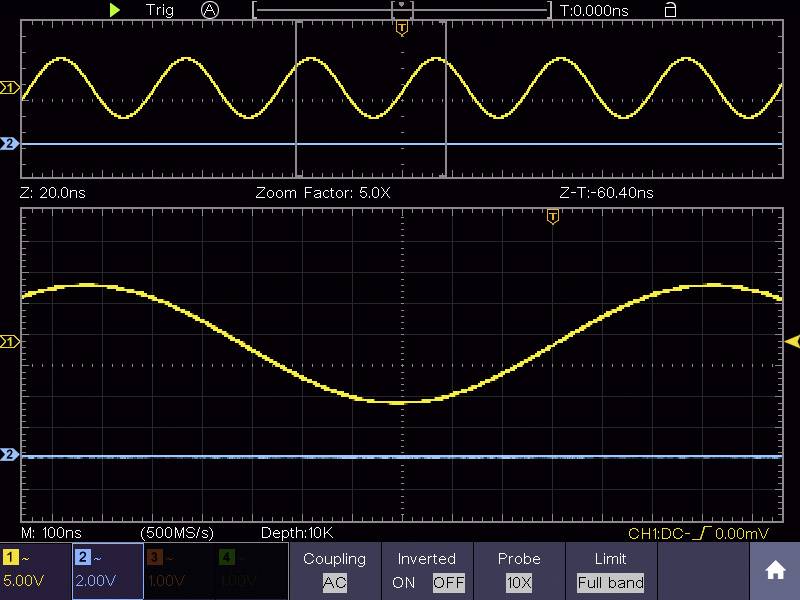

Osciloskopický displej se dvěma průběhy vln. Nahoře: pravoúhlý průběh, dole: sinusový průběh. Obě žluté barvy, s časem a napětím jako osami.

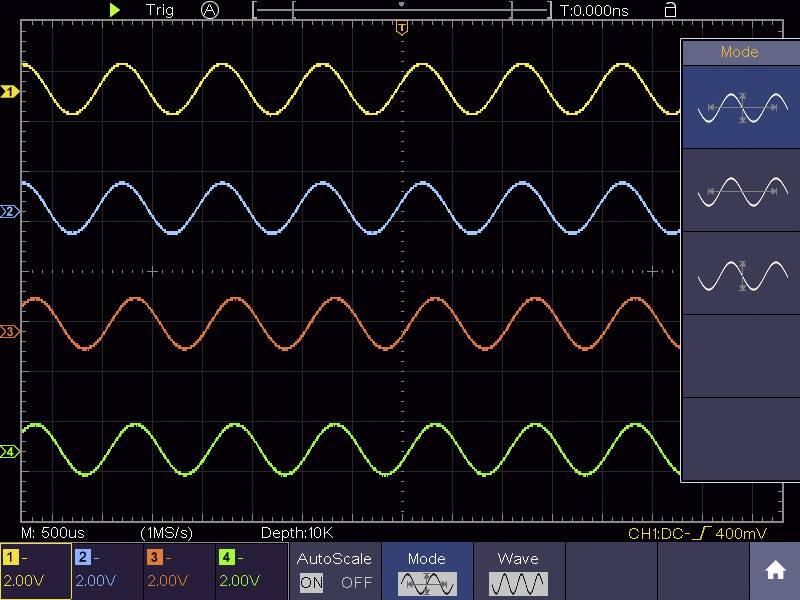

Obrazovka osciloskopu zobrazuje pět sinusových křivek v různých barvách se shodnou frekvencí, ale odlišnými amplitudami.

Osciloskopický displej zobrazuje tři vlnové signály. Horní modrá vlna má největší amplitudu, prostřední oranžová vlna má střední frekvenci a spodní zelená vlna má nejvyšší frekvenci.

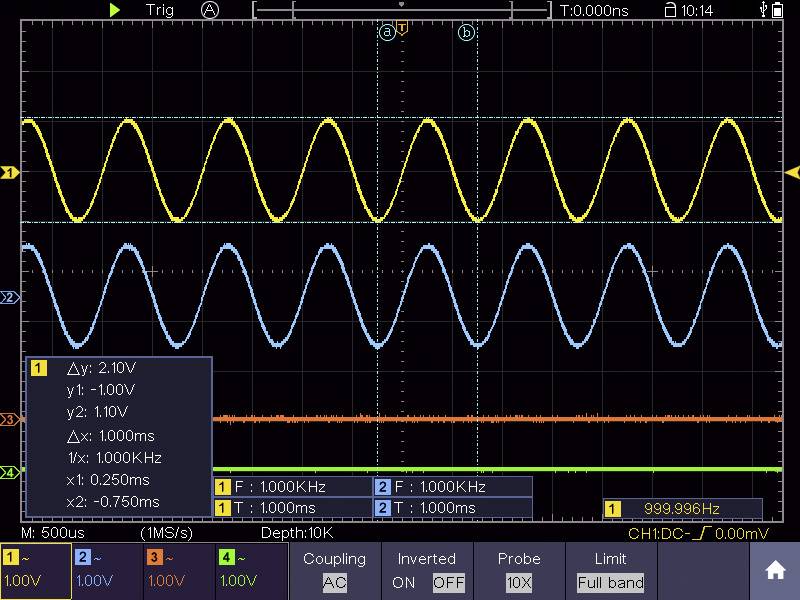

Osciloskopický obraz se dvěma zvlněnými křivkami. Horní křivka žlutá, dolní modrá. Delta hodnoty v políčku vlevo dole: Δy 2,10V, Δx 1000ms. Frekvence obou signálů: 1000kHz.

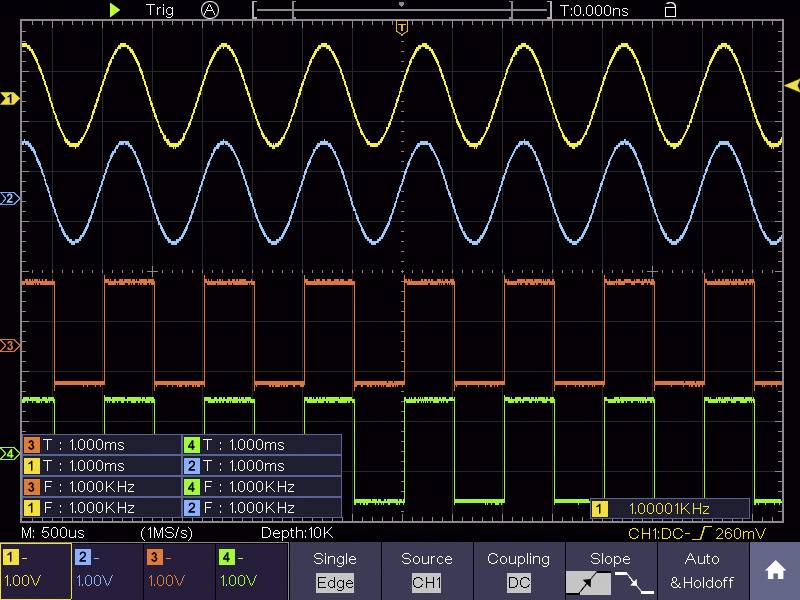

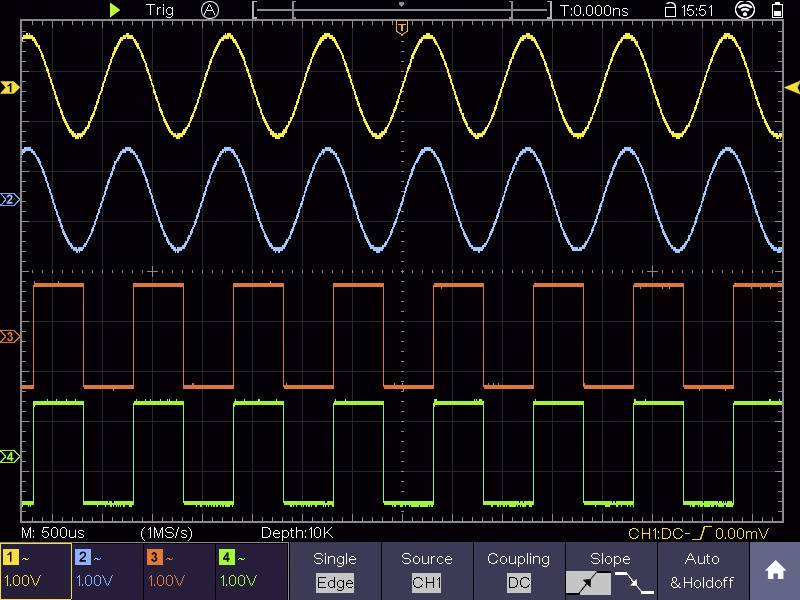

Obrazovka osciloskopu zobrazuje čtyři různé průběhy vln: sinusové vlny nahoře, obdélníkové vlny dole, vždy s vyznačenými frekvencemi a časovou osou.

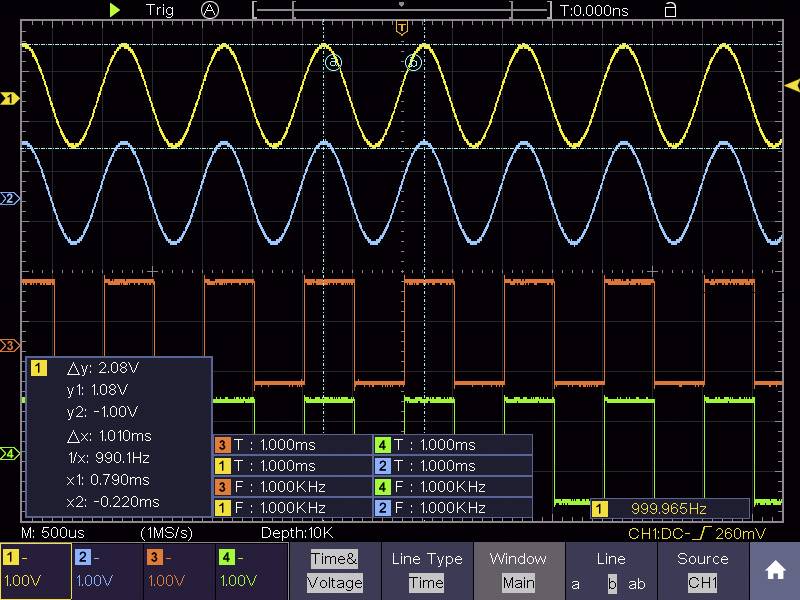

Osciloskopický displej se třemi překrývajícími se průběhy vln v žluté, modré a zelené barvě. Zobrazuje frekvenci a amplitudu signálů.

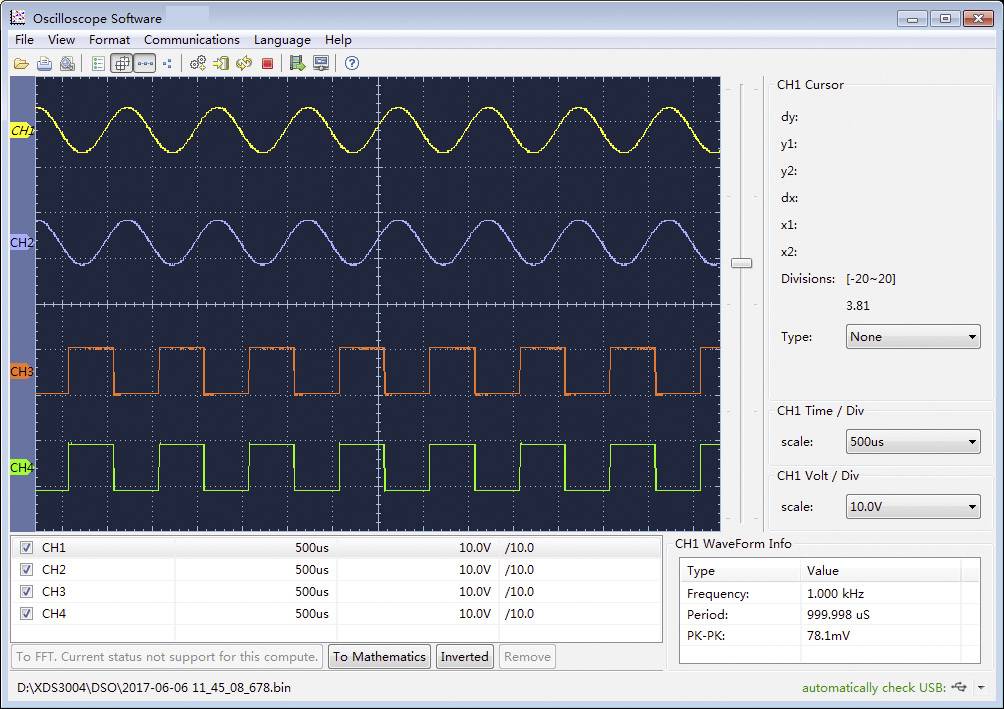

Software trojkanálového osciloskopu: Horní vlna zobrazuje sinusový průběh, prostřední vlna má nižší frekvenci, spodní vlna zobrazuje obdélníkový průběh.

'Obrazovka osciloskopu ukazuje Lissajousovu figuru s překříženými křivkami v modré, žluté a červené barvě, která ilustruje rozdíly v amplitudách a frekvencích.'

1/27

Dodatečné informace:

Datasheety: (PDF)

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (33 908,26 Kč / kus)

33 908,26 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Digitální osciloskop DSO-6204F

Šířka pásma 200 MHz
Multidotykový displej, úhlopříčka 20,32 cm, rozlišení 800 x 600 pixelů (zoomování jako na smartphonu)
Režim barevné teploty
Arbitrární generátor funkcí DDS, 25 MHz

Technické parametry

Matematické funkce: sčítání, odčítání, násobení, dělení, FFT, Intg (uživatelem definované)
Rychlost obnovování průběhů: 45 000 wfms/s
Rychlost náběhu < 1,75 ns
Funkce dekódování pro sběrnice SPI, I²C, RS232, CAN
Slot pro volitelný akumulátor
Generátor funkcí: 25 MHz, 125 MSa/s, 14bitové vertikální rozlišení
Průběhy signálu: sinus, obdélník, rampa, puls
Arbitrární funkce: exponenciální, Sin(x)/x, schodiště, šum

Kategorie produktu: digitální osciloskop

Šířka pásma: 200 MHz

Vzorkovací frekvence na kanál: 1 GSa/s

Rozlišení: 8 Bit

Velikost obrazovky: 20,32 cm (8") cm

Vlastnosti osciloskopu: s pamětí (DSO)
generátor funkcí

Časová základna: 2 ns/dílek až 1000 s/dílek

Počet analogových vstupů: 4

: ISO

Kategorie měření: CAT II

Vertikální vychylování: 1 mV/dílek - 10 V/dílek

Vstupní impedance: 1 MΩ

Vstupní spojení: DC / AC / GND

Vstupní napětí: 1 MΩ< = 400 Vrms

Napájení: 100 - 240 V AC, 50 / 60 Hz, CAT II

Rozm.: (d x š x v) 90 x 340 x 178 mm

Hmotnost: 2674 g

Displej: LCD / 800 x 600 Pixel

Možnost kalibrace: 5 měřených hodnot v každém rozsahu až do 500 MHz, kalibrace bez dodaný sondy

Šířka: 340 mm

V: 178 mm

Délka: 90 mm

Rozhraní: USB

Hloubka paměti na kanál (Mpts): 10000 kpts

Typ: DSO-6204F

Dodržování předpisů a certifikace

Certified by EU Garan

Ke stažení

List technických údajů

List technických údajů 1975022 VOLTCRAFT DSO-6204F digitální osciloskop Kalibrováno dle (ISO), 200 MHz, 1 GSa/s, 10000 kpts, 8 Bit, s pamětí (DSO), gen

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1975022 VOLTCRAFT DSO-6204F digitální osciloskop Kalibrováno dle (ISO), 200 MHz, 1 GSa/s, 10000 kpts, 8 Bit, s pamětí (DSO), gen

Informace

Informace 1975022 VOLTCRAFT DSO-6204F digitální osciloskop Kalibrováno dle (ISO), 200 MHz, 1 GSa/s, 10000 kpts, 8 Bit, s pamětí (DSO), gen

Prohlášení o shodě

Prohlášení o shodě 1975022 VOLTCRAFT DSO-6204F digitální osciloskop Kalibrováno dle (ISO), 200 MHz, 1 GSa/s, 10000 kpts, 8 Bit, s pamětí (DSO), gen

Záruční podmínky

Záruční podmínky 1975022 VOLTCRAFT DSO-6204F digitální osciloskop Kalibrováno dle (ISO), 200 MHz, 1 GSa/s, 10000 kpts, 8 Bit, s pamětí (DSO), gen

Ke stažení

Ke stažení 1975022 VOLTCRAFT DSO-6204F digitální osciloskop Kalibrováno dle (ISO), 200 MHz, 1 GSa/s, 10000 kpts, 8 Bit, s pamětí (DSO), gen

Popis

Digitální paměťový osciloskop DSO-6204F je ideální pro měření v laboratořích, ocení jej také vývojáři elektronických zařízení a servisní pracovníci. Nastavení je možné klasicky pomocí ovládacích tlačítek nebo přímo na obrazovce. Posouvání a přibližování obrazu je stejně intuitivní jako u smartphonu nebo tabletu.

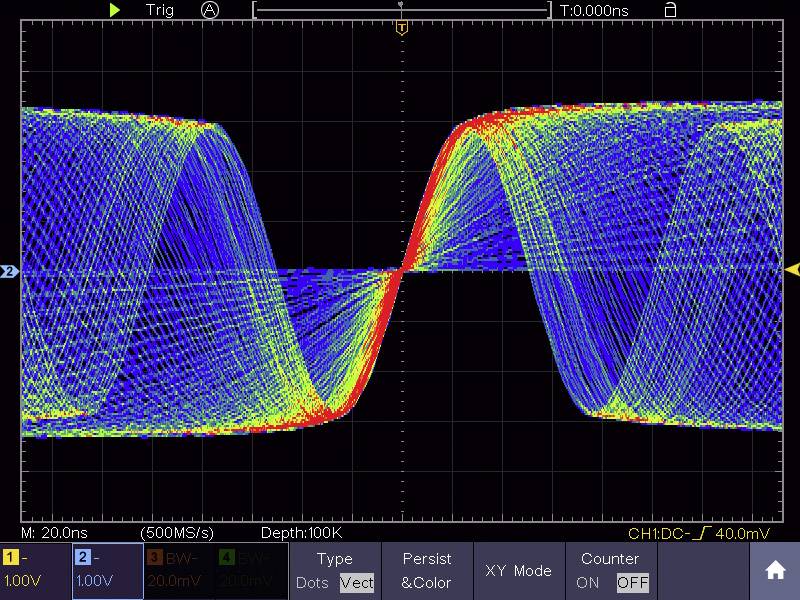

Zobrazení barevné teploty
Při měnících se frekvencích jsou opakující se průběhy signálu zobrazovány v barvách duhy podle jejich četnosti.

Dekódování sběrnic
Lze dekódovat signály sběrnic SPI, I²C, RS232 a CAN. Dekódované hodnoty lze zobrazit v binárním, decimálním, hexadecimálním nebo ASCII formátu a aktualizovat v tabulkách událostí. Hodnoty dekódovaných signálů sběrnice CAN jsou zobrazeny barevně. Lze tak snadněji rozlišit informace v oddílech Data, Data Length Code a Frame. Kontrolní součet pro sběrnici CAN také mění barvu v případě chyby.

Dokumentace další zpracování dat
Všechny výsledky měření a snímky obrazovky lze přenášet přes USB či síť do počítače a ukládat pro účely dokumentace. Při ukládání na USB datový nosič lze na dotykovém displeji pohodlně zadat název souboru.

Generátor funkcí s dotykovým ovládáním
Generátor funkcí s frekvencí 25 MHz lze ovládat přes dotykový panel nebo klasicky pomocí tlačítek. Lze vyvolat čtyři průběhy signálu: sinus, obdélník, rampa a puls. Předdefinováno je dalších 46 arbitrárních průběhů signálu – patří mezi ně např. exponenciální, schodišťový, funkce sinus a šum. Lze uložit i vlastní arbitrární průběhy.

Funkce Klon
Průběhy signálu na vstupu osciloskopu lze naklonovat na generátor funkcí. Výběr klonovaného úseku se provádí pohodlně přes dotykovou obrazovku.

Možnost provozu na akumulátor
Volitelný Li-Ion akumulátor značně rozšiřuje možnosti použití. Osciloskop s volitelným akumulátorem lze intuitivně ovládat i na cestách a umožňuje 3 h provozu bez dalšího napájení. Provoz na akumulátor je navíc praktický v laboratořích, pokud je zapotřebí oddělení od síťového potenciálu.
