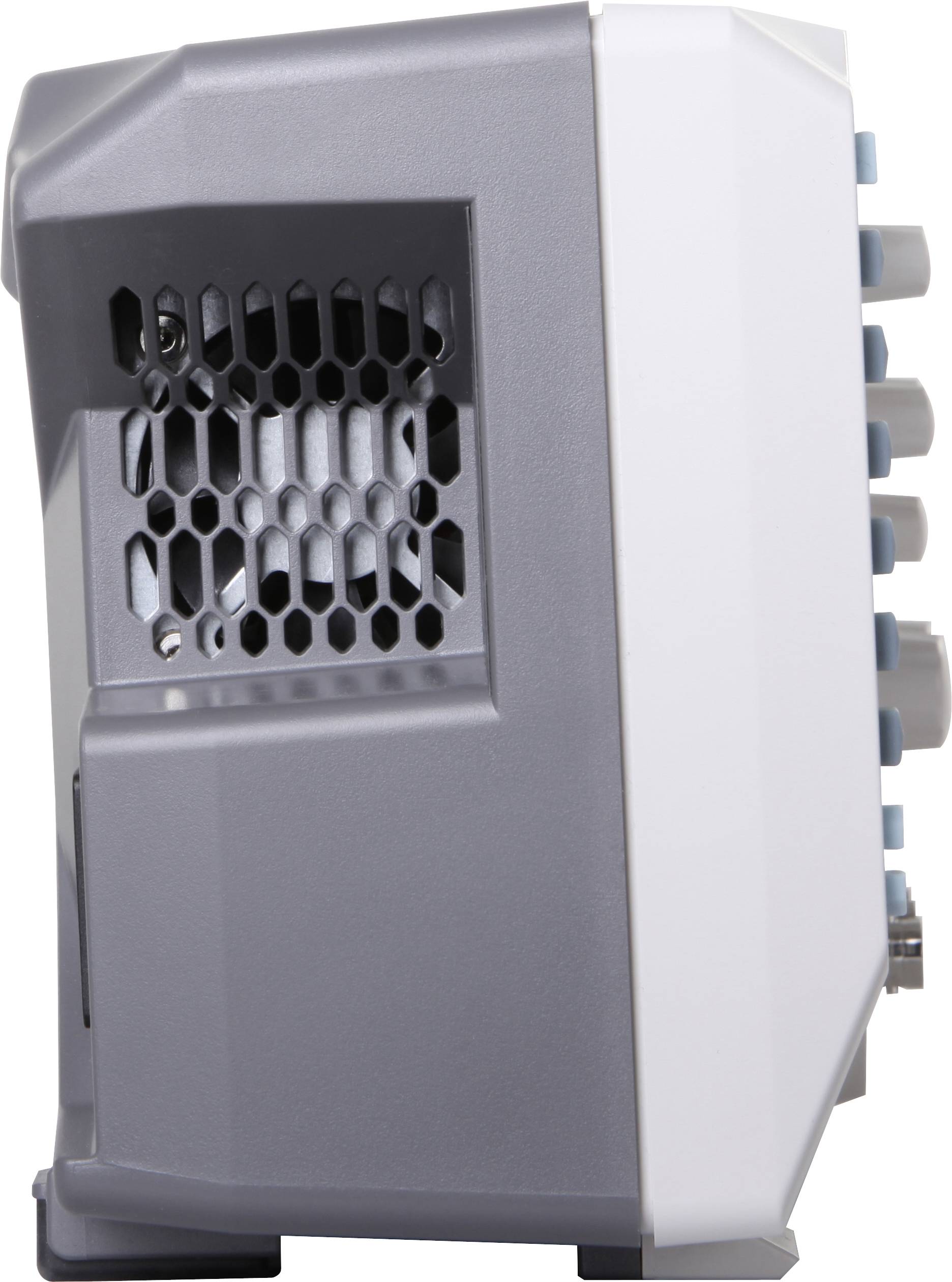

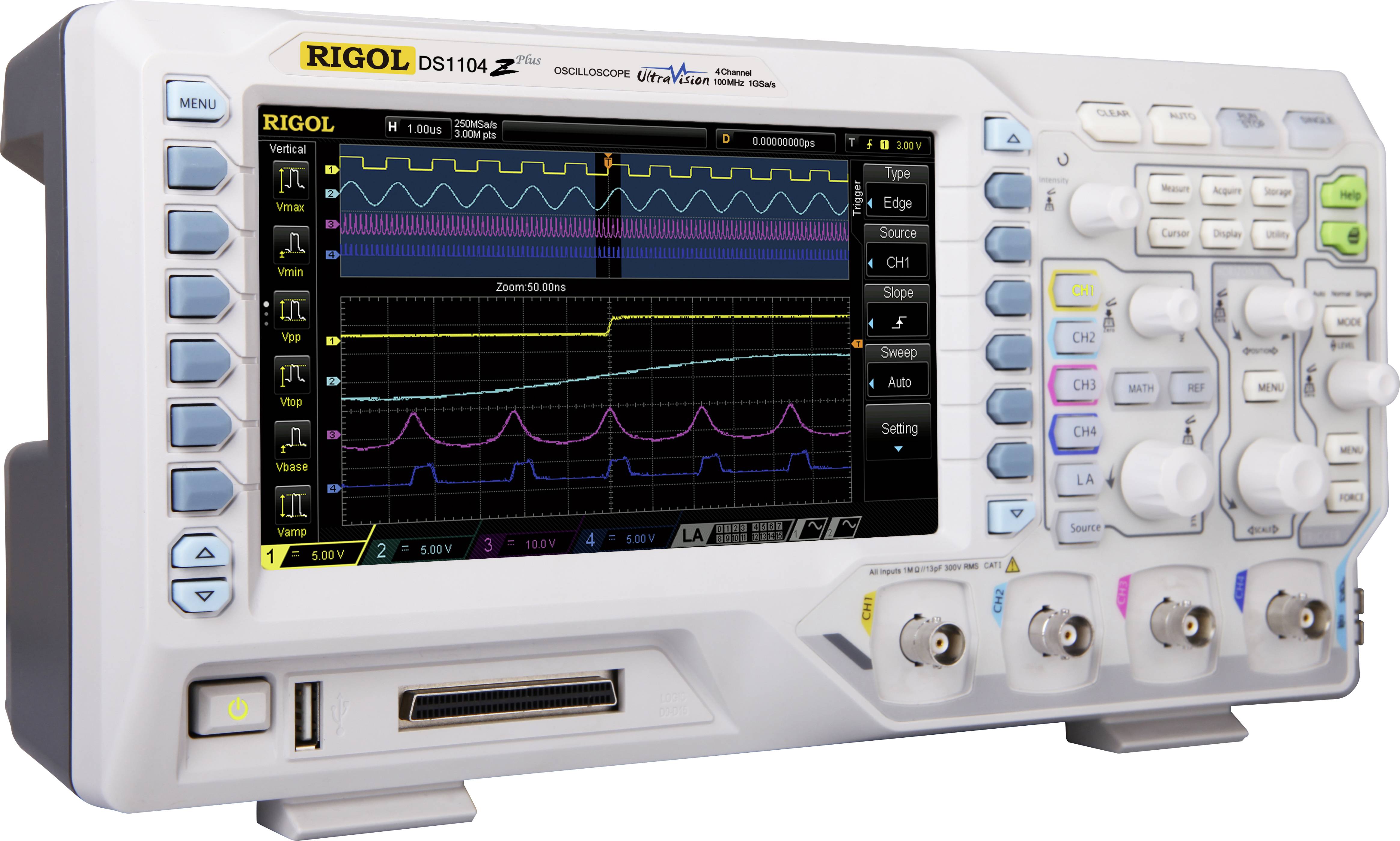

digitální osciloskop Rigol DS1104Z Plus 100 MHz 4kanálový 1 GSa/s 6 Mpts 8 Bit s pamětí (DSO)
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (11 114,88 Kč / kus)
11 114,88 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Digitální osciloskop DS1104Z plus
- Šířka pásma 100 MHz
- 4 analogové kanály
- MSO ready
Technické parametry
- Šířka pásma 100 MHz
- 4 analogové vstupní kanály
- Rozlišení 8 bitů
- 1 mV až 10 V/Div
- Paměť 12 Mpts
- USB flash disk
- Kategorie produktu
digitální osciloskop
- Šířka pásma
100 MHz
- Vzorkovací frekvence na kanál
1 GSa/s
- Displej
Barevný TFT displej
- Rozlišení
8 Bit
- Velikost obrazovky
17,78 cm
- Vlastnosti osciloskopu
s pamětí (DSO)
- Časová základna
5 ns - 50 s/div
- Počet analogových vstupů
4
bez certifikátu
- Kategorie měření
CAT I
CAT II 300 V
- Vertikální vychylování
1 mV až 10 V/div
- Vstupní impedance
1 MΩ
- Vstupní spojení
AC, DC, GND
- Vstupní napětí
300 V
- Napájení
115 V / AC;230 V/AC
- Rozm.
(d x š x v) 122 x 313 x 161 mm
- Hmotnost
3.2 kg
- Displej
800 x 480 pixelů Pixel
- Šířka
313 mm
- V
161 mm
- Délka
122 mm
- Rozhraní
USB
hostitelský port USB
Ethernet
- Hloubka paměti na kanál (Mpts)
6 Mpts
- Typ
DS1104Z Plus
- Hloubka
122 mm
Ke stažení
List technických údajů
List technických údajů 1392193 digitální osciloskop Rigol DS1104Z Plus 100 MHz 4kanálový 1 GSa/s 6 Mpts 8 Bit s pamětí (DSO)
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1392193 digitální osciloskop Rigol DS1104Z Plus 100 MHz 4kanálový 1 GSa/s 6 Mpts 8 Bit s pamětí (DSO)
Návod k obsluze a bezpečnostní pokyny 1392193 digitální osciloskop Rigol DS1104Z Plus 100 MHz 4kanálový 1 GSa/s 6 Mpts 8 Bit s pamětí (DSO)
Popis
Model DS1104Z vybaven mnoha praktickými funkcemi a má několik zajímavých vlastností.
Provedení
- 4 volitelné speciální funkce jako rozšíření paměti, trigger a dekodér se sériovým rozhraním, rozšiřující sada triggeru nebo zobrazení v reálném čase jsou nyní v bezplatné Bundle BND-MSO/DS1000Z včetně
- To BND-MSO/DS1000Z Bundle obsahuje možnosti:
- SA-DS1000Z (dekódovací a spouštěcí nástroje pro sériové sběrnice RS232 / UART, I2C a SPI)
- MEM-DS1000Z (rozšíření paměti na 24 Mpts)
- REC-DS1000Z (funkce záznamu pro nahrávání a přehrávání průběhu křiek v reálném čase)
- AT-DS1000Z (rozšířené spouštěcí funkce pro sériové sběrnice RS232 / UART, I2C a SPI, Runt, Windows, Nth Edge, Delay, Time Out).
- Tento text byl přeložen strojově.
Obsah balení
- 4x pasivní sonda RP2200 (200 MHz)
- Napájecí kabel
- USB kabel
- Ovladače na CD
- Informace o záruce
- Kalibrační certifikát.
Doplňující informace
Upozornění: Produkt je dodávaný pro firemní zákazníky bez CZ/SK návodu, dostupný je EN a DE návod.
Nejnovější ovladače a verze softwaru lze bezplatně stáhnout na stránkách výrobce.
Bezplatná možnost bundle BND-MSO/DS1000Z je jako kód při, resp. byly funkce uloženy v zařízení.
