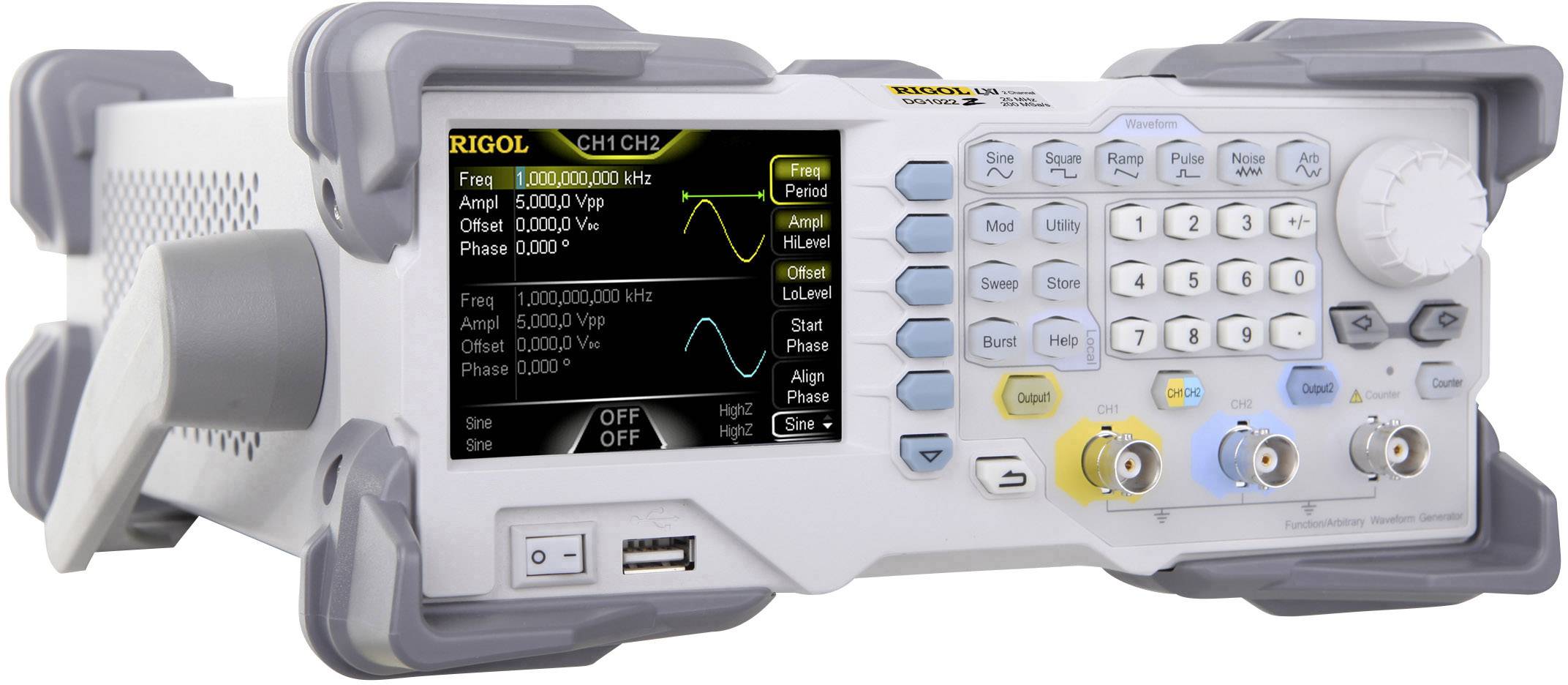

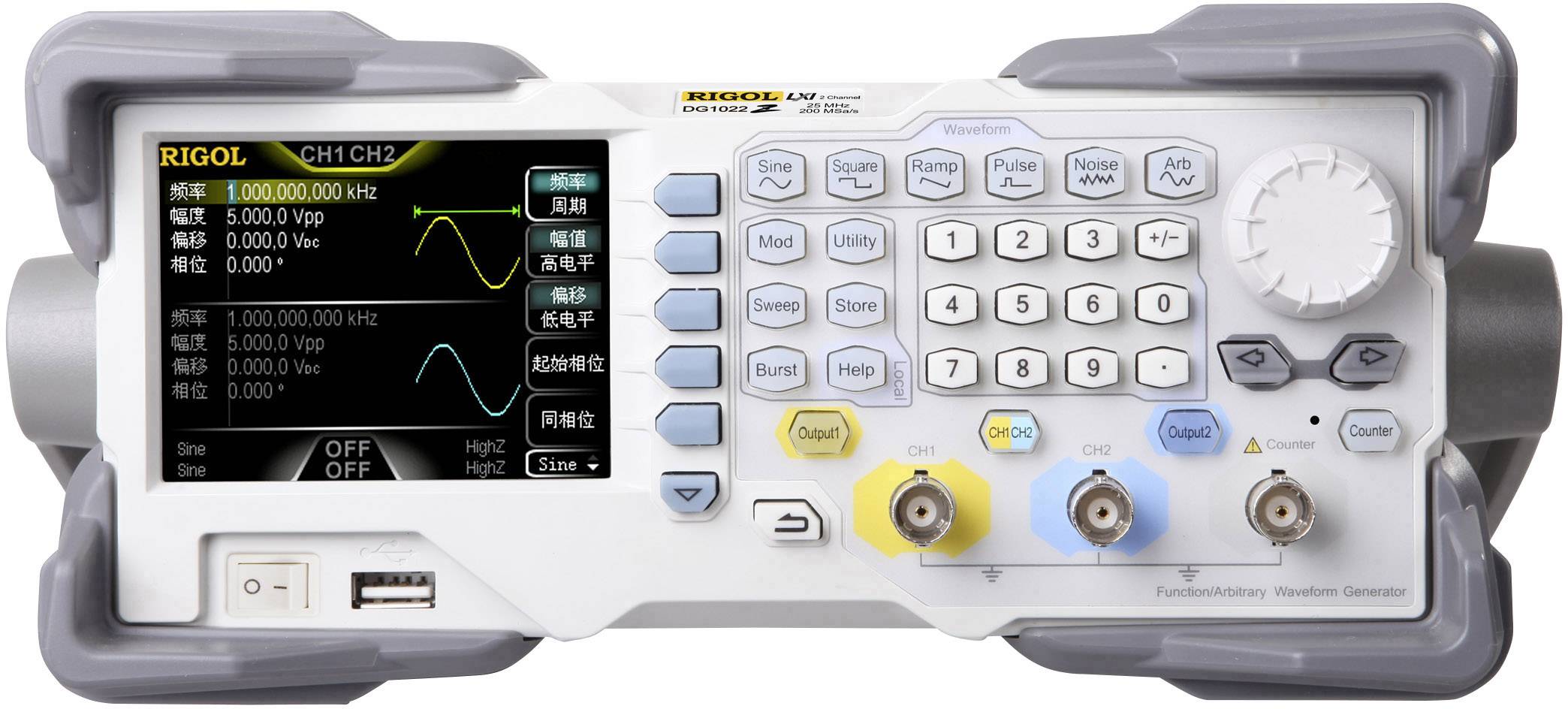

Rigol DG1022Z Arbitrární generátor funkcí 1 µHz - 25 MHz 2kanálový sinusový, obdélníkový, trojúhelník, šum, arbitrární
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (7 569,42 Kč / kus)
7 569,42 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Generátor arbitrárních funkcí DG1022Z
- Šířka pásma 25 MHz
- 2 kanály
- Standardní a arbitrární funkce
Technické parametry
- Rozměry - délka: 319 mm
- Výstupní tvar signálu
Sinus, obdélník, trojúhelník, puls, šum, harmonické, arbitrární
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
1 µHz - 25 MHz
- výstup signálu
sinusový
obdélníkový
trojúhelník
šum
arbitrární
- Frekvenční rozsah sinus
1 µHz - 25 MHz
- Činitel harmonického zkreslení sinus
<0.075 %
- Frekvenční rozsah obdélník
1 µHz - 25 MHz
- Doba náběhu obdélník
<10 ns
- Displej
LCD
- Frekvenční rozsah trojúhelník
1 µHz - 500 kHz
- Frekvenční rozsah ARB
1 µHz - 10 MHz
bez certifikátu
- Funkce kmitočtu
Lin/Log/Step, 1 ms - 500 s
- Vnitřní modulace
AM, FM, PM, ASK, FSK, PSK, PWM
- Externí modulace
AM, FM, PM, ASK, FSK, PSK, PWM
- Spouštěč (synchronní)
TTL
- Externí měření frekvence
1 µHz - 200 Mhz
- Rozm.
(š x v) 262 mm x 112 mm
- Hmotnost
3.2 kg
- Počet kanálů
2kanálový
- Frekvence (max.)
25 MHz
- Frekvence (min.)
1 µHz
- Vlastnosti
vč. čítače frekvence
modulace
- Šířka
262 mm
- V
112 mm
- rozhraní
LAN
USB
hostitelský port USB
- Napájení VDE
napájení z el. sítě
- Typ
DG1022Z
- Zobrazení
Barevný TFT displej
- Rozlišení
14 Bit
- Frekvenční rozsah
1 µHz - 25 MHz
- Impedance
50 Ω
- Rozhraní
USB
USB Host
LAN
- Napájení
110-230 V/AC
Ke stažení
List technických údajů
List technických údajů 1518021 Rigol DG1022Z Arbitrární generátor funkcí 1 µHz - 25 MHz 2kanálový sinusový, obdélníkový, trojúhelník, šum, arbitrární
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1518021 Rigol DG1022Z Arbitrární generátor funkcí 1 µHz - 25 MHz 2kanálový sinusový, obdélníkový, trojúhelník, šum, arbitrární
Prohlášení o shodě
Prohlášení o shodě 1518021 Rigol DG1022Z Arbitrární generátor funkcí 1 µHz - 25 MHz 2kanálový sinusový, obdélníkový, trojúhelník, šum, arbitrární
Popis
Model DG1022Z je vybaven 2 plnohodnotnými a nezávislými výstupními kanály (se stejnými specifikacemi) a interní pamětí až 8 Mpts. Kromě standardních funkcí má integrováno přes 160 libovolných signálů jako ECG, gaussova křivka, lorentzova křivka, Dual Tone, exponenciální vzestup a pád. Nejvyšší kvalita signálu až 1 ppm, při rozlišení 14 bit.
Provedení
- Funkce Burst a Sweep
- Měřič frekvence
- Harmonický generátor až do 8. pořadí
- Výstupy s ochranou proti přetížení
- Barevný TFT displej s úhlopříčkou 8,89 cm
- 2 nezávislé kanály s možností aktivace funkce sledování
Obsah balení
- BNC kabel
- Připojovací USB kabel
- Návod k obsluze (v angličtině)
- Napájecí kabel
Doplňující informace
Upozornění: Produkt je dodávaný pro firemní zákazníky bez CZ/SK návodu, dostupný je EN a DE návod.
Nejnovější verzi softwaru si můžete stáhnout z webu výrobce.
