Spektrální analyzátor Rigol DSA815-TG, 9 kHz - 1,5 GHz GHz, N/A, Kalibrováno dle bez certifikátu

Spektrální analyzátor Rigol DSA 815 zobrazuje frekvenční analýzu na displeji s tabulkou špiček a ovládacími tlačítky vpravo.

Spektrální analyzátor s digitálním displejem zobrazuje frekvenční analýzu s vrcholovými hodnotami. Ovládací prvky jsou umístěny vpravo.

Spektrální analyzátor s digitálním displejem zobrazuje frekvenční analýzu. Mnoho ovládacích tlačítek a velký displej s grafickým zobrazením.

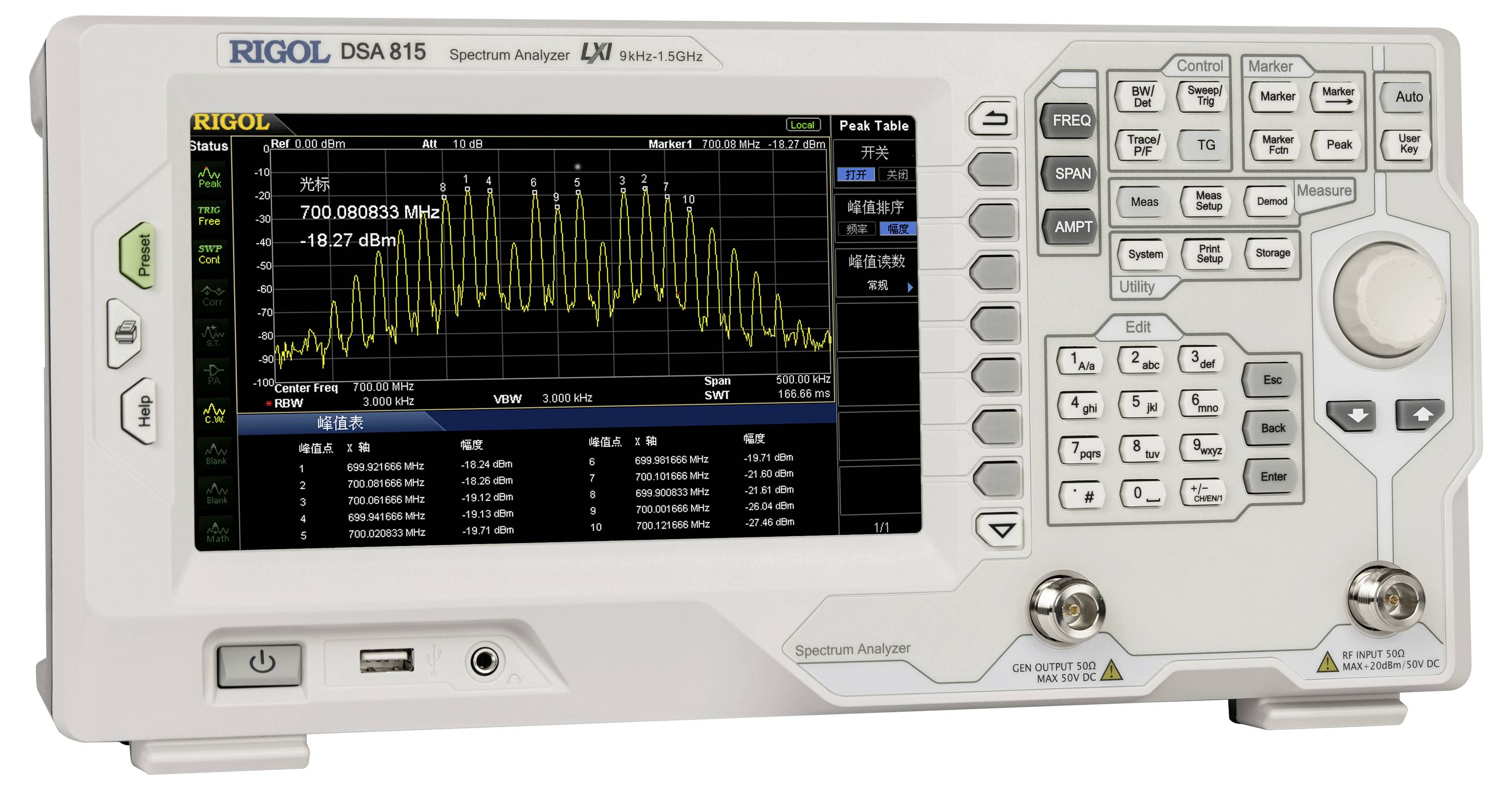

Spektrální analyzátor zobrazuje žluté frekvenční spektrum na obrazovce. Naměřené hodnoty: 700,088931 MHz při -18,27 dBm. Tlačítka na pravé straně.

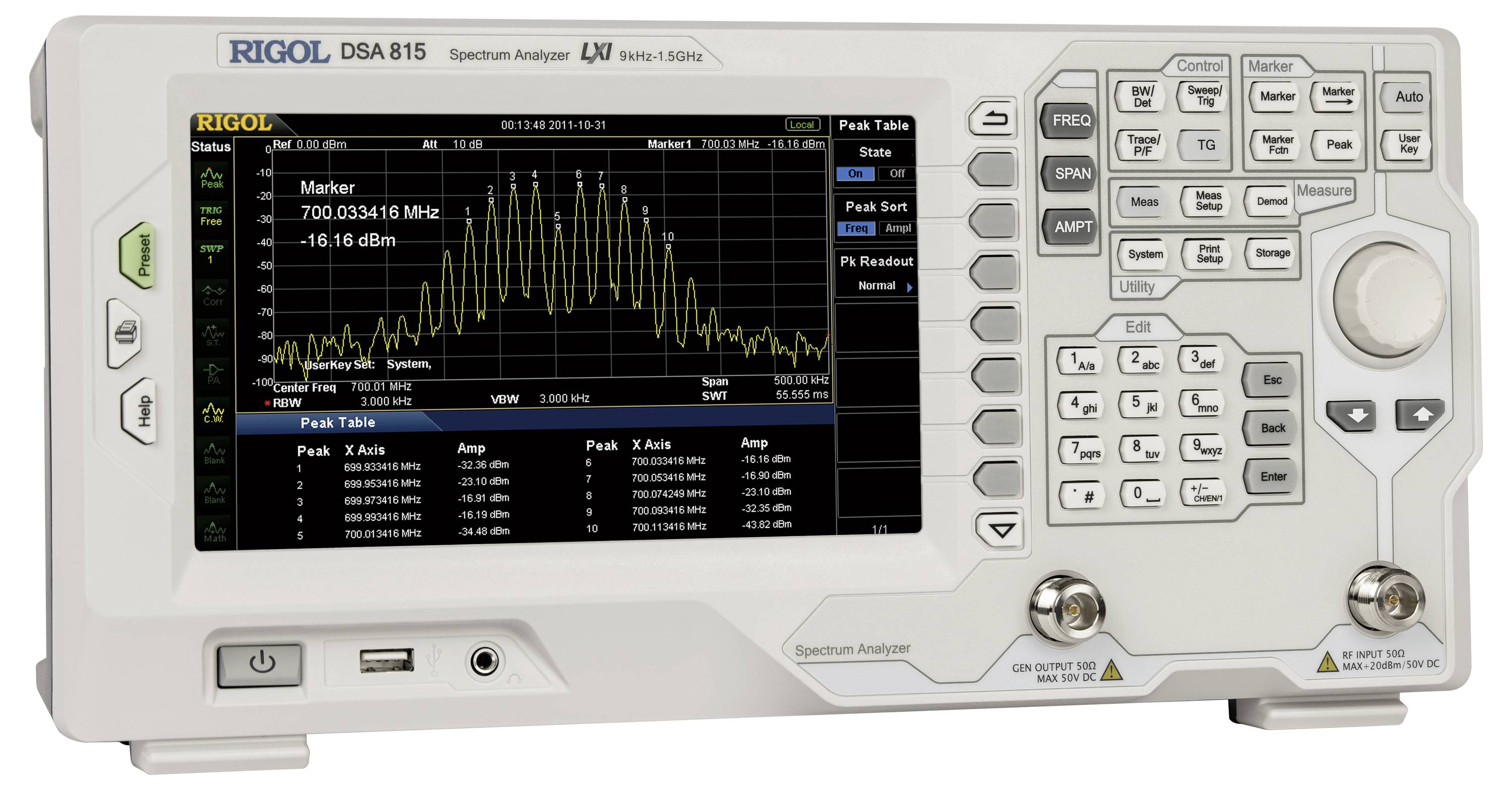

Spektrální analyzátor na stolní ploše zobrazující frekvenční křivku při 700 MHz. Ovládací prvky a displej s několika indikátory jsou viditelné.

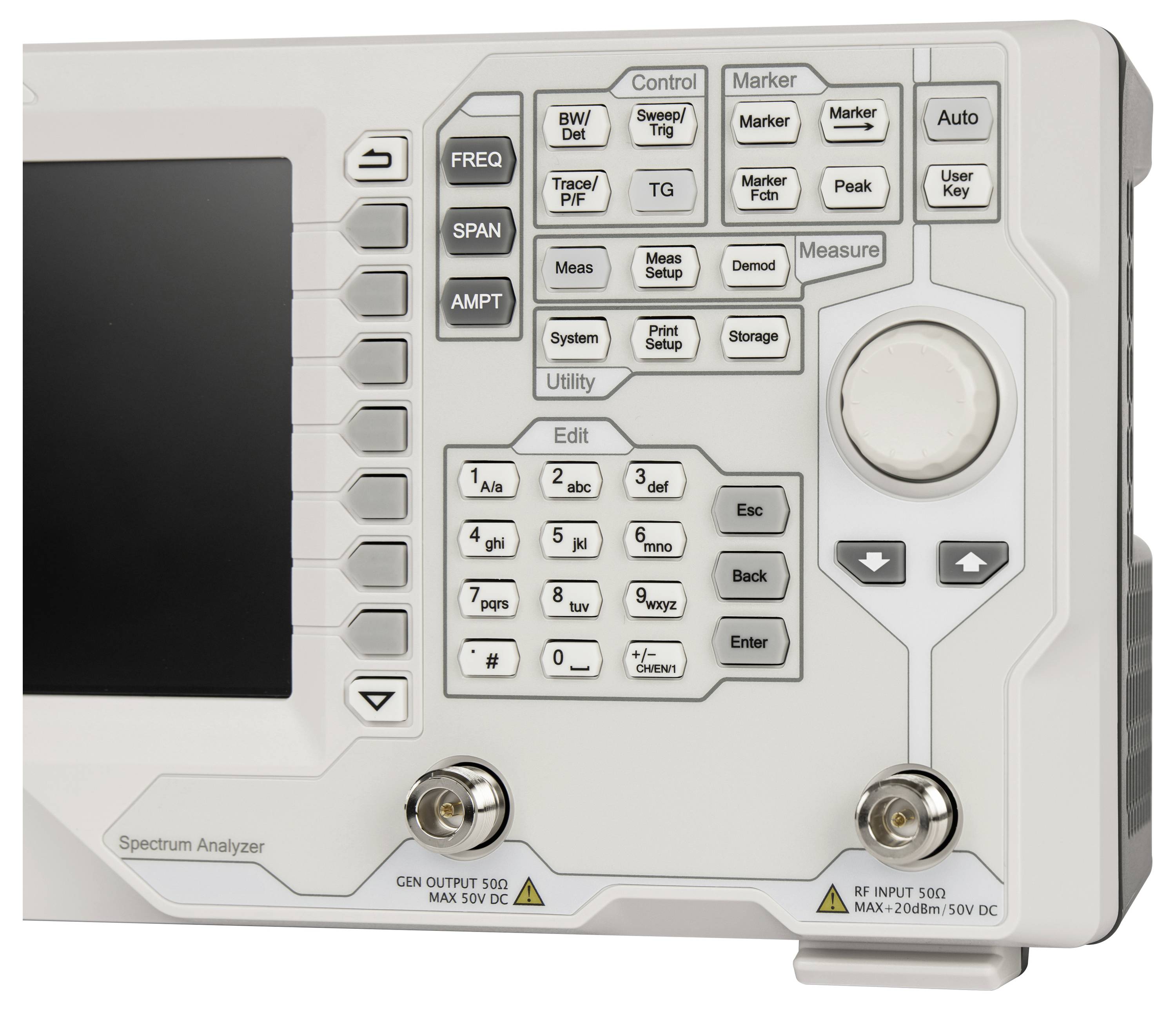

Spektrální analyzátor je zařízení s displejem a mnoha funkčními tlačítky určenými k analýze frekvence a amplitudy. Hlavní ovládací prvky jsou očíslovány a označeny.

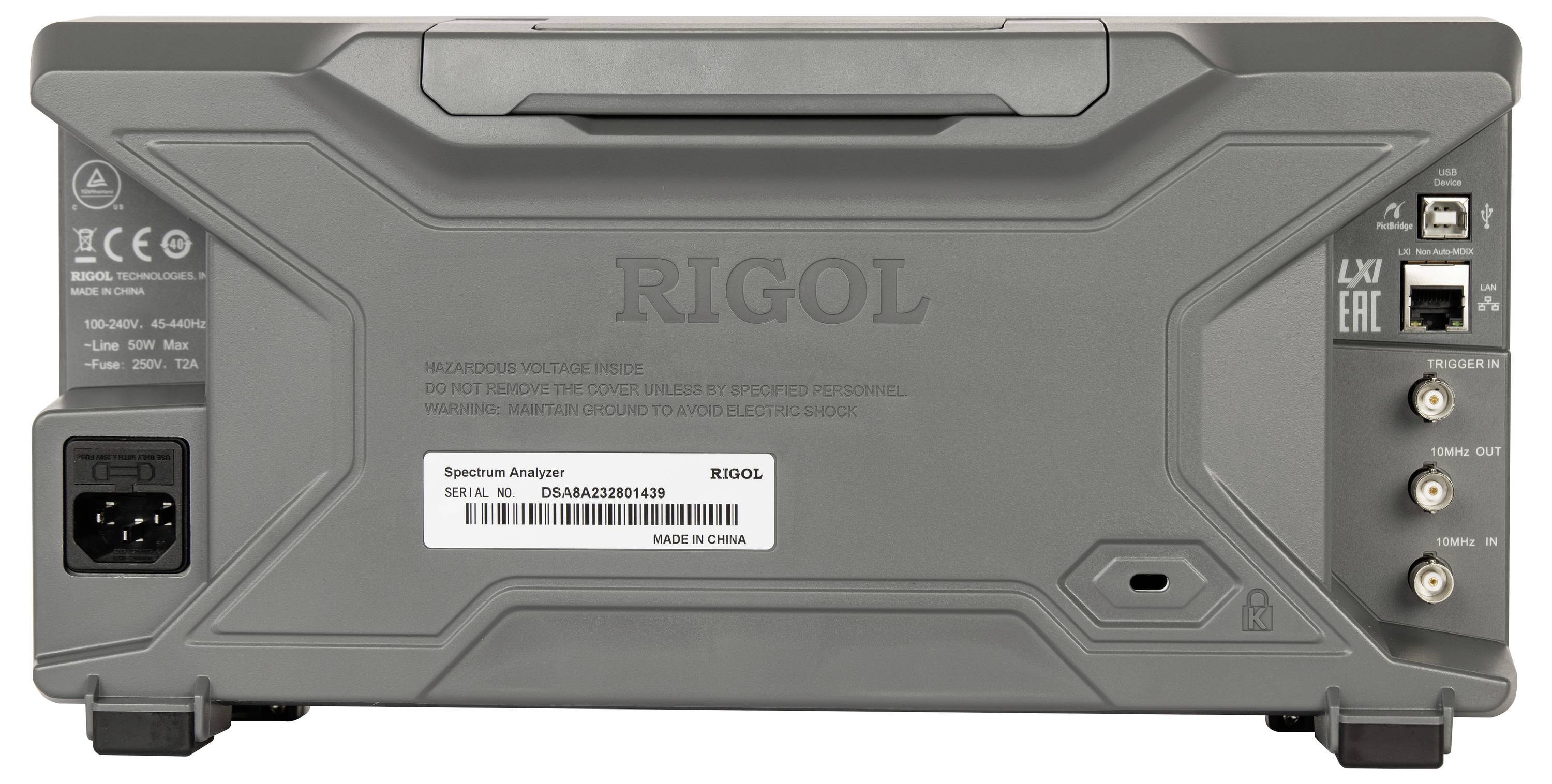

Zadní strana spektrálního analyzátoru s možnostmi připojení: napájecí konektor vlevo, ethernetové a trigger konektory vpravo. Číslo modelu a označení CE jsou viditelné.

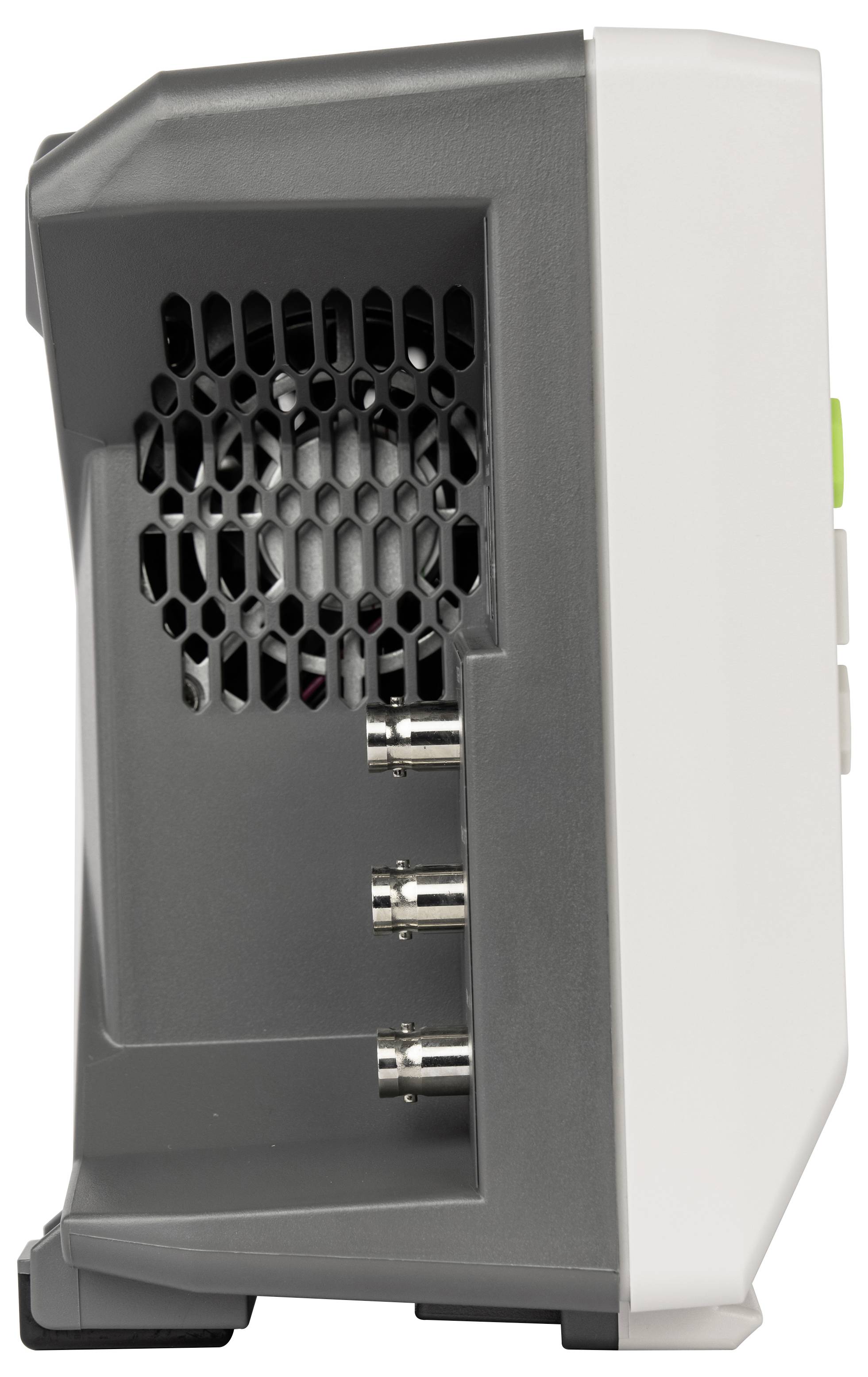

Šedé a bílé technické zařízení s větracími otvory a třemi koaxiálními konektory po straně.

Spektrální analyzátor s připojeným signálovým modulem zobrazuje na obrazovce signální profil. Používá se především v elektronice.

1/9

Datasheety: (PDF)

Okamžité doručení: Po 21. 9.

6 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (22 657,02 Kč / kus)

22 657,02 Kč

Bez DPH.

Doprava zdarma

Už jen 6 Ks skladem!

Včetně 14denního práva na vrácení

Nahlásit právní incident

Hlavní benefity

Spektrální analyzátor DSA815-TG s Tracking generátorem

Šířka pásma 9 kHz - 1,5 GHz
Rozlišení frekvence 1 Hz
Vč. před zesilovače
Až -135 dBm DANL
Vč. 1,5 GHz Tracking generátoru

Technické parametry

Rozlišení displeje: 800 x 480 px
Velikost displeje: 20,32 cm

: bez certifikátu

Vstupy: RF vstup, externí Trigger, REF-In

Rozm.: (š x v x h) 362 x 179 x 128 mm

Hmotnost: 4.25 kg

Šířka: 362 mm

V: 179 mm

Hloubka: 128 mm

Rozhraní: 1x USB
1x USB Host
1x RJ45 (LAN)

Vstupní impedance: 50 Ω

Frekvenční rozsah: 9 kHz - 1,5 GHz GHz

Napájení: 100 - 240 V/AC

Připojení: N zdířka / BNC zdířka

Ke stažení

List technických údajů

List technických údajů 409750 Spektrální analyzátor Rigol DSA815-TG, 9 kHz - 1,5 GHz GHz, N/A, Kalibrováno dle bez certifikátu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 409750 Spektrální analyzátor Rigol DSA815-TG, 9 kHz - 1,5 GHz GHz, N/A, Kalibrováno dle bez certifikátu

Záruční podmínky

Záruční podmínky 409750 Spektrální analyzátor Rigol DSA815-TG, 9 kHz - 1,5 GHz GHz, N/A, Kalibrováno dle bez certifikátu

Popis

DSA815 spektrální analyzátor je vhodný jak pro poloprofesionální, tak i pro profesionální použití. Díky rozmanitosti softwarových nástrojů a možných doplňků je ideální pro EMI (EMC) testování tzv. "Pre-Compliance" v rámci přípravy na přijetí specifikací EMV.

Provedení

Funkce detektoru: Positive Peak (kladná špičková hodnota), Negative Peak (záporná špičková hodnota), Sample (vzorek), RMS (efektivní hodnota), Voltage Average (průměr napětí), Quasi-Peak (kvazišpičková hodnota); nutná volitelná licence
Velký WVGA barevný monitor TFT (203 mm)
Vestavný AM a FM demodulátor
USB rozhraní
PictBridge s podporou tisku

Obsah balení

Napájecí kabel
Tovární kalibrační certifikát

Doplňující informace

Upozornění: Software je pouze v EN nebo DE jazykové mutaci.
