Rigol DS1102Z-E digitální osciloskop 100 MHz, 2kanálový, 1 GSa/s, 24 Mpts, 8 Bit, s pamětí (DSO), 1 ks, DS1102Z-E

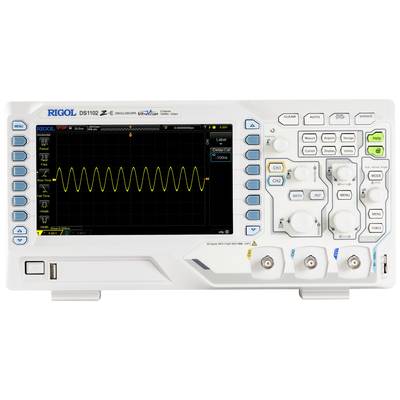

Digitální osciloskopický displej s vlnovitým grafickým zobrazením; ovládací knoflíky a funkční tlačítka vpravo.

Osciloskop s digitálním displejem zobrazuje pravidelnou sinusovou napěťovou křivku. Jsou viditelné různé ovládací prvky a přípojky.

Digitální osciloskop zobrazuje sinusovou vlnu na obrazovce. Má několik ovládacích tlačítek a otočných ovladačů pro nastavení zobrazení.

Osciloskop s několika tlačítky a konektory, včetně CH1, CH2 a Menu. Zobrazuje ovládání přístroje a možnosti vstupu.

Síťový router s několika porty na levé straně a šedým větracím mřížením na straně pravé.

Zadní strana digitálního osciloskopU s přípojkami, síťovou zástrčkou a výrobním štítkem. Sériové číslo a technické údaje jsou viditelné.

1/6

Datasheety: (PDF)

84 Ks

Prodej a doprava:

Počet

Celková cena (5 544,63 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Digitální osciloskop, 100 MHz

100 MHz
Počet analogových vstupů 2

Technické parametry

Nastavitelný jas zobrazení signálu

Kategorie produktu: digitální osciloskop

Šířka pásma: 100 MHz

Vzorkovací frekvence na kanál: 1 GSa/s

Displej: Barevný TFT LCD

Rozlišení: 8 Bit

Velikost obrazovky: 17,78 cm

Vlastnosti osciloskopu: s pamětí (DSO)

Časová základna: 2 ns - 50 s / dílek

Počet analogových vstupů: 2

: bez certifikátu

Kategorie měření: CAT I

Vertikální vychylování: 500 UV - 10 v/div

Vstupní impedance: 1 MΩ

Vstupní spojení: AC, DC, GND

Vstupní napětí: 300 V

Napájení: 115 V AC; 230 V/AC

Rozm.: (d x š x v) 122.4 x 313.1 x 160.8 mm

Hmotnost: 2.9 kg

Displej: 800 x 480 Pixel

Šířka: 313.1 mm

V: 160.8 mm

Délka: 122.4 mm

Rozhraní: USB zařízení
hostitelský port USB
LAN
LXI

Hloubka paměti na kanál (Mpts): 24 Mpts

Typ: DS1102Z-E

Ke stažení

List technických údajů

List technických údajů 2523445 Rigol DS1102Z-E digitální osciloskop 100 MHz, 2kanálový, 1 GSa/s, 24 Mpts, 8 Bit, s pamětí (DSO), 1 ks, DS1102Z-E

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2523445 Rigol DS1102Z-E digitální osciloskop 100 MHz, 2kanálový, 1 GSa/s, 24 Mpts, 8 Bit, s pamětí (DSO), 1 ks, DS1102Z-E

Popis

Model DS1102Z-E je 100MHz, 2kanálový digitální osciloskop se vzorkovací rychlostí 1 GS/s, s vynikajícími vlastnostmi, jako je například velká hloubka paměti 14 Mpts. Integrovaný trigger sériových sběrnic a SPI, I2C, RS232 dekódování, 7" barevný displej pro optimální zobrazení měřených signálů. Standardem je rozhraní LAN, USB a AUX, stejně jako mnoho matematických funkcí.

Tento text byl přeložen strojově.
