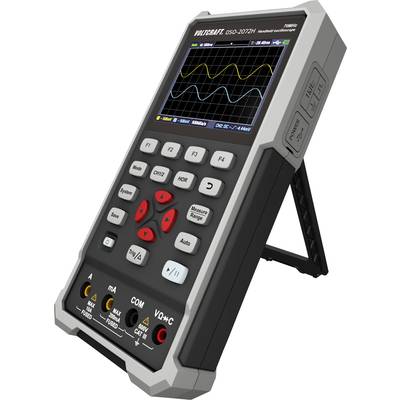

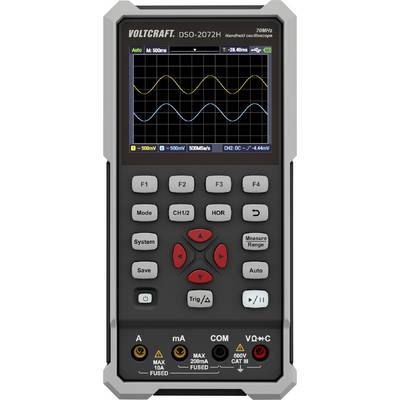

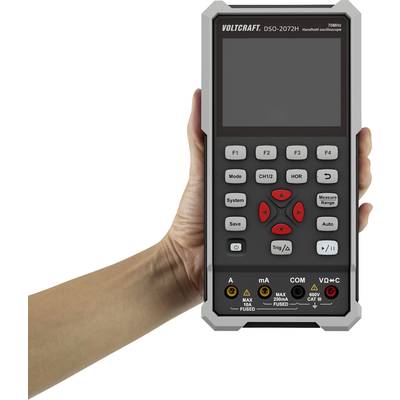

VOLTCRAFT DSO-2072H Ruční osciloskop 70 MHz, 2kanálový, 250 MSa/s, 8 kpts, 8 Bit, ruční provedení, generátor funkcí, fun
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
450 Ks
Přesahují vaše potřeby tento rámec?
Prodej a doprava:
Počet
Celková cena (5 425,62 Kč / kus)
Kč
Hlavní benefity
Digitální osciloskop DSO-2072H 3v1
- 3 v 1 - osciloskop, multimetr a generátor vlnových průběhů
- Barevný LCD displej 8,89 cm (3.5") (320 x 240 pixelů)

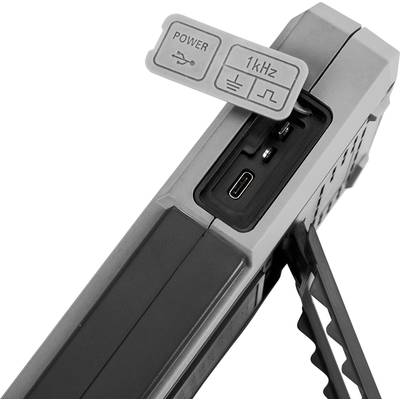

- Rozhraní USB typu C
Technické parametry
- Max. 10.000 w/s
- Kategorie produktu
Ruční osciloskop
- Šířka pásma
70 MHz
- Vzorkovací frekvence na kanál
250 MSa/s
- Displej
Barevný LCD displej
- Rozlišení
8 Bit
- Velikost obrazovky
8.89 cm (3.5")
- Vlastnosti osciloskopu
ruční provedení
generátor funkcí
funkce multimetru
- Časová základna
5 ns/dílek - 1000 s/dílek
- Počet analogových vstupů
2
bez certifikátu

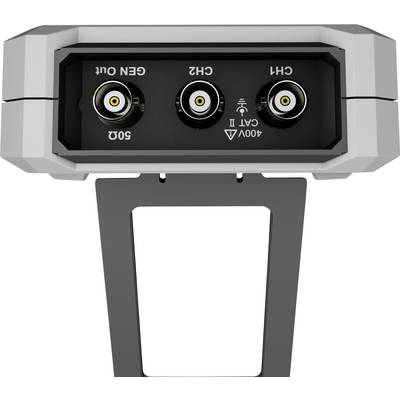

- Kategorie měření
CAT II 400 V
- Vertikální vychylování
10 mV/div - 10 v/dif
- Vstupní impedance
1 MΩ±2%, 16 pF±10 pF
- Vstupní spojení
DC, AC, Ground
- Vstupní napětí
400 v (DC + AC, Peak Peak, 1 MΩ vstupní impedance
- Napájení
USB-C® (ext.) 2x 18650 (int)
- Rozm.
(d x š x v) 198 x 38 x 96 mm
- Hmotnost
600 g
- Šířka
38 mm
- V
96 mm
- Délka
198 mm
- Rozhraní
USB zařízení
- Hloubka paměti na kanál (Mpts)
8 kpts
- Typ
DSO-2072H
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 2380256 VOLTCRAFT DSO-2072H Ruční osciloskop 70 MHz, 2kanálový, 250 MSa/s, 8 kpts, 8 Bit, ruční provedení, generátor funkcí, fun
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2380256 VOLTCRAFT DSO-2072H Ruční osciloskop 70 MHz, 2kanálový, 250 MSa/s, 8 kpts, 8 Bit, ruční provedení, generátor funkcí, fun
Záruční podmínky
Záruční podmínky 2380256 VOLTCRAFT DSO-2072H Ruční osciloskop 70 MHz, 2kanálový, 250 MSa/s, 8 kpts, 8 Bit, ruční provedení, generátor funkcí, fun
Ke stažení
Ke stažení 2380256 VOLTCRAFT DSO-2072H Ruční osciloskop 70 MHz, 2kanálový, 250 MSa/s, 8 kpts, 8 Bit, ruční provedení, generátor funkcí, fun
Ke stažení 2380256 VOLTCRAFT DSO-2072H Ruční osciloskop 70 MHz, 2kanálový, 250 MSa/s, 8 kpts, 8 Bit, ruční provedení, generátor funkcí, fun
Popis
3 měřicí přístroje v jednom
Digitální osciloskop Voltcraft 3v1 nabízí přesně to, co říká jeho název.

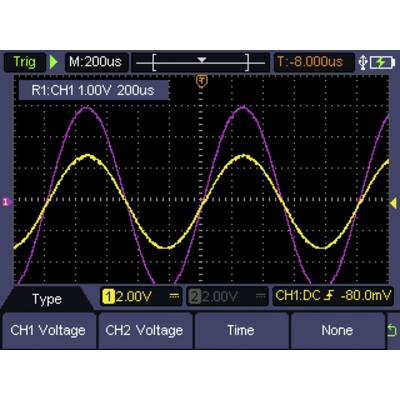

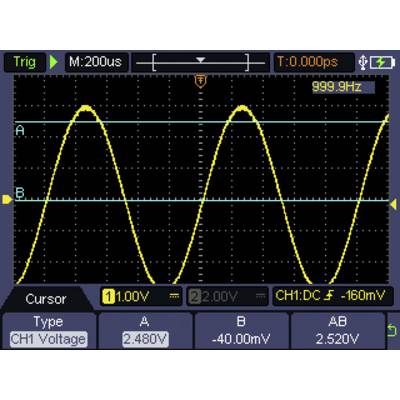

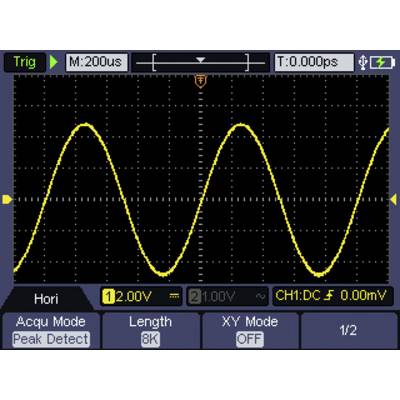

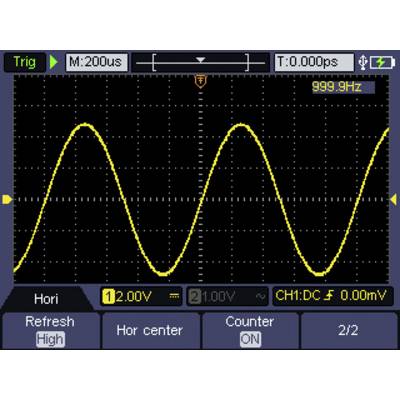

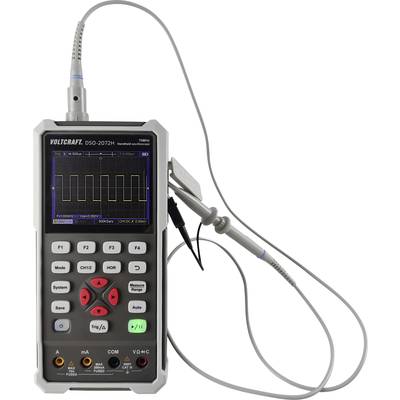

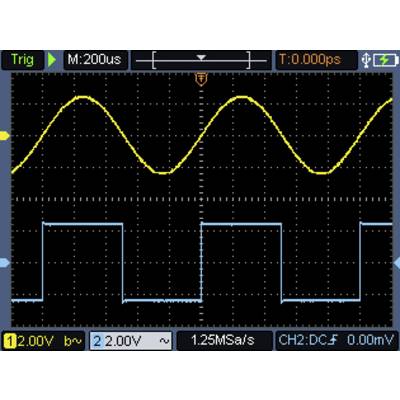

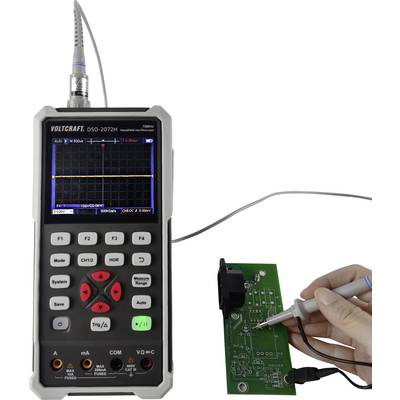

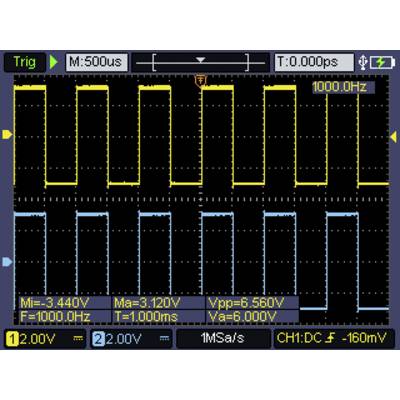

Funkce 1: Digitální osciloskop
Jako osciloskop DSO-2072H má dva kanály s šířkou pásma maximálně 70 MHz, maximální vzorkovací frekvencí 250 MS/s a délkou záznamu 8K. Vertikální rozlišení je 14 bitů.

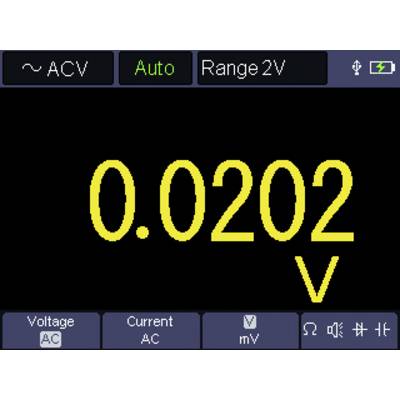

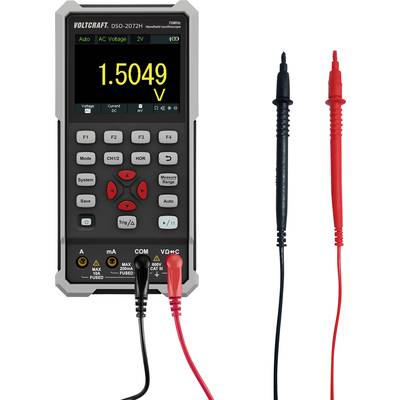

Funkce 2: Multimetr
Multimetr je v měřicí kategorii CATII 1000 V použitelný pro měření napětí, proudu, odporu, kapacity, průchodnosti a pro testování diod. Automatizační funkce zjednodušuje pracovní procesy a funkce TRMS (měření skutečné efektivní hodnoty) zajišťuje spolehlivé naměřené hodnoty. Displej má 20 000 míst.
Funkce 3: Generátor vlnových průběhů
Generátor vlnových průběhů má jeden kanál s maximálním frekvenčním výstupem 25 MHz a vzorkovací rychlostí maximálně 125 MS/s.Frekvenční rozlišení 0,1 Hz, 16bitové vertikální rozlišení a délka vlnového průběhu 8K umožňují spolehlivou práci.
Odpovídající příslušenství
Součástí dodávky přístroje DSO-2072H jsou měřicí sonda s kalibračním nástrojem, kabel z BNC konektoru na krokosvorky, pár černo-červených měřicích kabelů pro multimetr, USB kabel, stručný návod a měkká ochranná brašna. Na přiloženém CD se nachází software a návod k obsluze v angličtině.
Digitální osciloskop Voltcraft 3v1 nabízí přesně to, co říká jeho název.
Funkce 1: Digitální osciloskop
Jako osciloskop DSO-2072H má dva kanály s šířkou pásma maximálně 70 MHz, maximální vzorkovací frekvencí 250 MS/s a délkou záznamu 8K. Vertikální rozlišení je 14 bitů.
Funkce 2: Multimetr
Multimetr je v měřicí kategorii CATII 1000 V použitelný pro měření napětí, proudu, odporu, kapacity, průchodnosti a pro testování diod. Automatizační funkce zjednodušuje pracovní procesy a funkce TRMS (měření skutečné efektivní hodnoty) zajišťuje spolehlivé naměřené hodnoty. Displej má 20 000 míst.
Funkce 3: Generátor vlnových průběhů
Generátor vlnových průběhů má jeden kanál s maximálním frekvenčním výstupem 25 MHz a vzorkovací rychlostí maximálně 125 MS/s.Frekvenční rozlišení 0,1 Hz, 16bitové vertikální rozlišení a délka vlnového průběhu 8K umožňují spolehlivou práci.
Odpovídající příslušenství
Součástí dodávky přístroje DSO-2072H jsou měřicí sonda s kalibračním nástrojem, kabel z BNC konektoru na krokosvorky, pár černo-červených měřicích kabelů pro multimetr, USB kabel, stručný návod a měkká ochranná brašna. Na přiloženém CD se nachází software a návod k obsluze v angličtině.
Provedení
- Osciloskop:
- Šířka pásma 70 MHz, 2 kanály
- Max. rychlost snímání 250 MS/s
- Max. délka záznamu 8K
- Vertikální rozlišení 8 bitů
- Multimetr:
- CATII 1000 V20 000 míst
- Automatické nastavování rozsahu
- TRMS
- Druh měření - napětí, proud, odpor, kapacita, zapnuto/vypnuto, test diod
- Generátor vlnových průběhů
- Max. frekvenční výstup 25 MHz, 1 kanál
- Max. rychlost snímání 125 MS/s.
- Frekvenční rozlišení 0,1 Hz
- Vertikální rozlišení 14 bitů
- Délka vlnového průběhu 8K

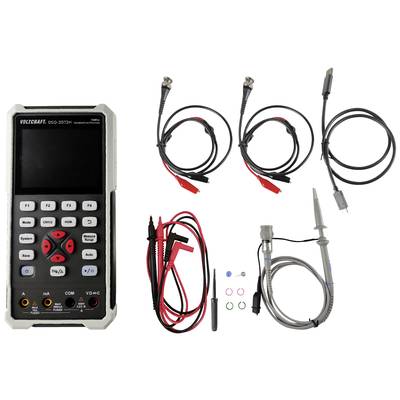

Obsah balení
- Osciloskop
- Sonda
- Kalibrační nástroj pro sondu
- USB kabel
- Měkká brašna
- 1x kabel z BNC na krokosvorky
- 1x pár měřicích kabelů pro multimetr (červený a černý)
- Software a návod v angličtině na CD.
- List s bezpečnostními pokyny
