VOLTCRAFT FG-31602T Arbitrární generátor funkcí 1 µHz - 160 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový,

Osciloskopický displej se dvěma kanály. Zobrazuje frekvence a amplitudy, kanál A na 1000 Hz, kanál B rovněž 1000 Hz, oba 1000 Vpp.

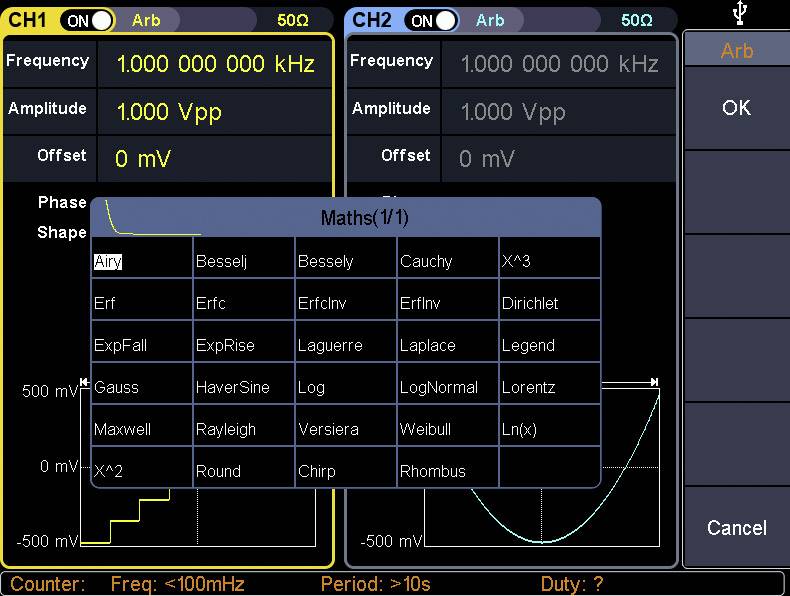

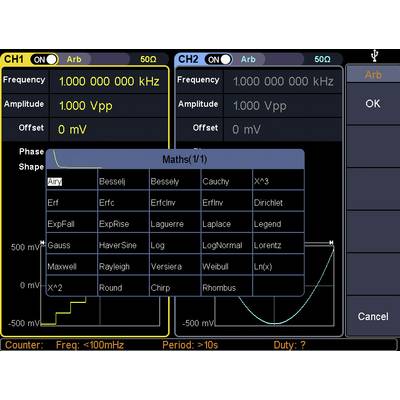

Rozhraní měřicího přístroje se dvěma kanály. Frekvence a amplituda u obou kanálů. Matematické funkce jako 'Airy', 'Erf', 'Gauss'.

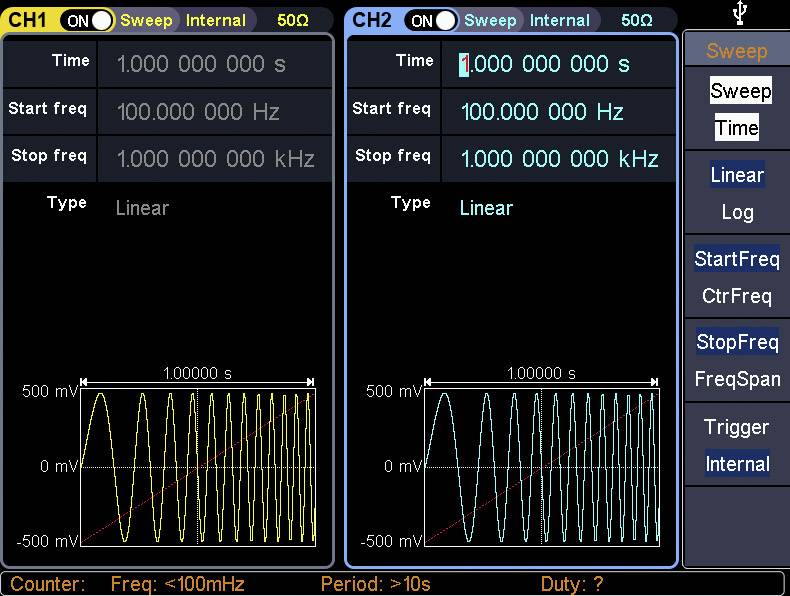

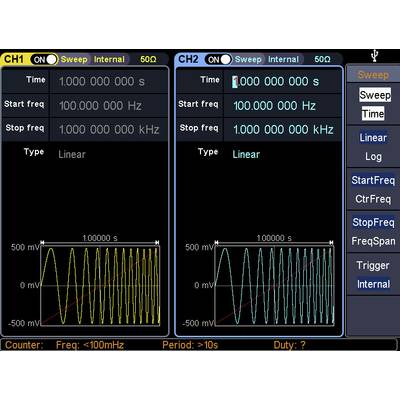

Dva kanály osciloskopu zobrazují průběhy vln. CH1: žlutá sinusová vlna, nastavení 1 Hz. CH2: modrá vlna, nastavení 100 kHz. Lineární modulace.

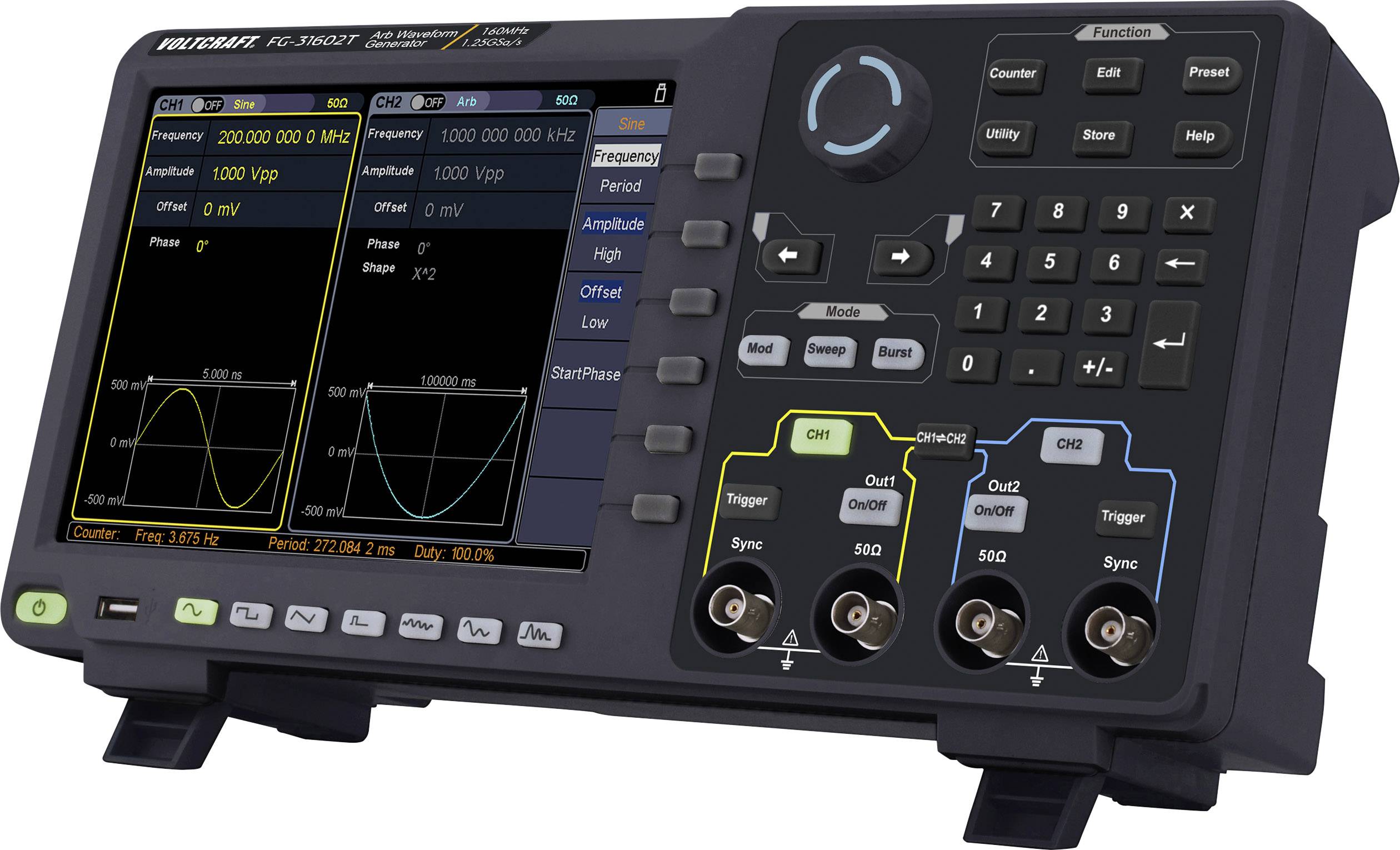

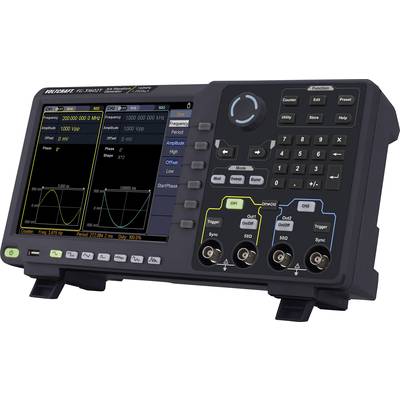

Elektronické měřicí zařízení se dvěma zobrazovacími obrazovkami, které zobrazují různé elektrické signály a průběhy vln. Klávesnice vpravo.

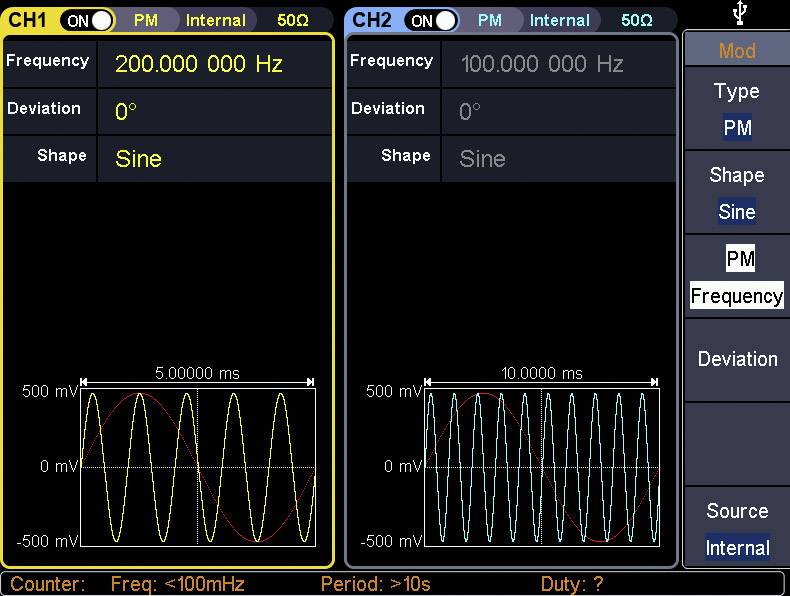

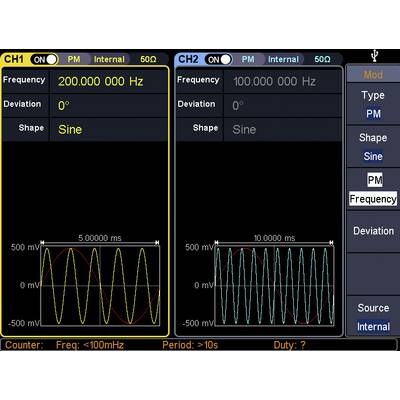

Dva osciloskopické kanály zobrazují frekvence 200 MHz a 100 MHz se sinusovými vlnami. Oba kanály mají 0° odchylku a zobrazují průběhy vln.

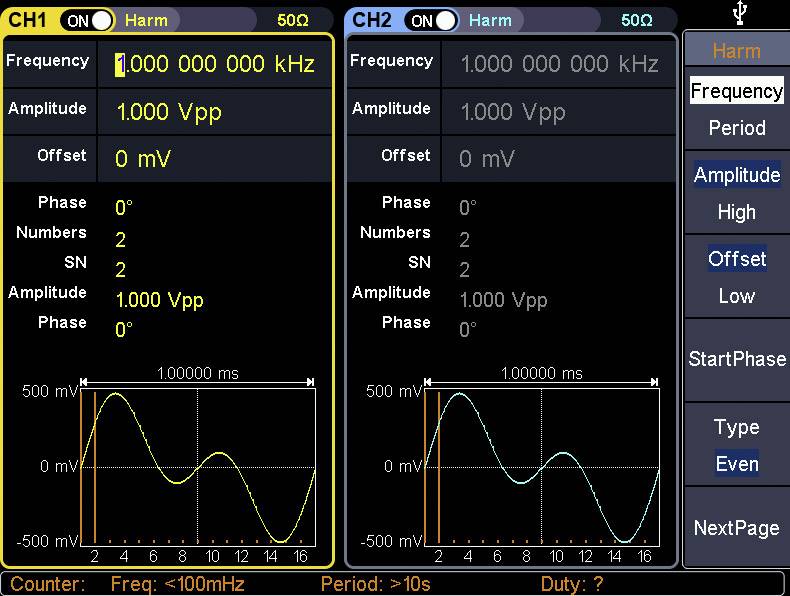

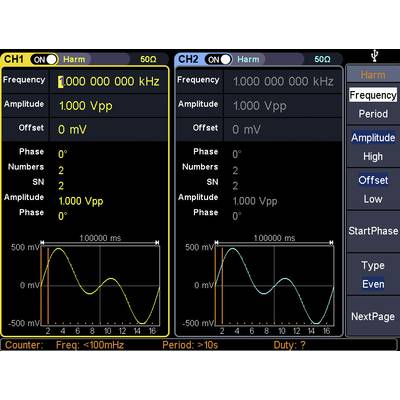

Dvoukanálový generátor signálu. Kanál CH1: žlutý sinusový signál o frekvenci 1 MHz, amplituda 1 Vpp. Kanál CH2: modrý sinusový signál o frekvenci 1 MHz, amplituda 1 Vpp. Ovládání frekvence a amplitudy vpravo.

Osciloskop se dvěma kanály. CH1: Frekvence 1 GHz, amplituda 1 Vpp, ofset 0 mV. CH2: Stejné nastavení. Diagramy zobrazují signály při 0 mV ofsetem.

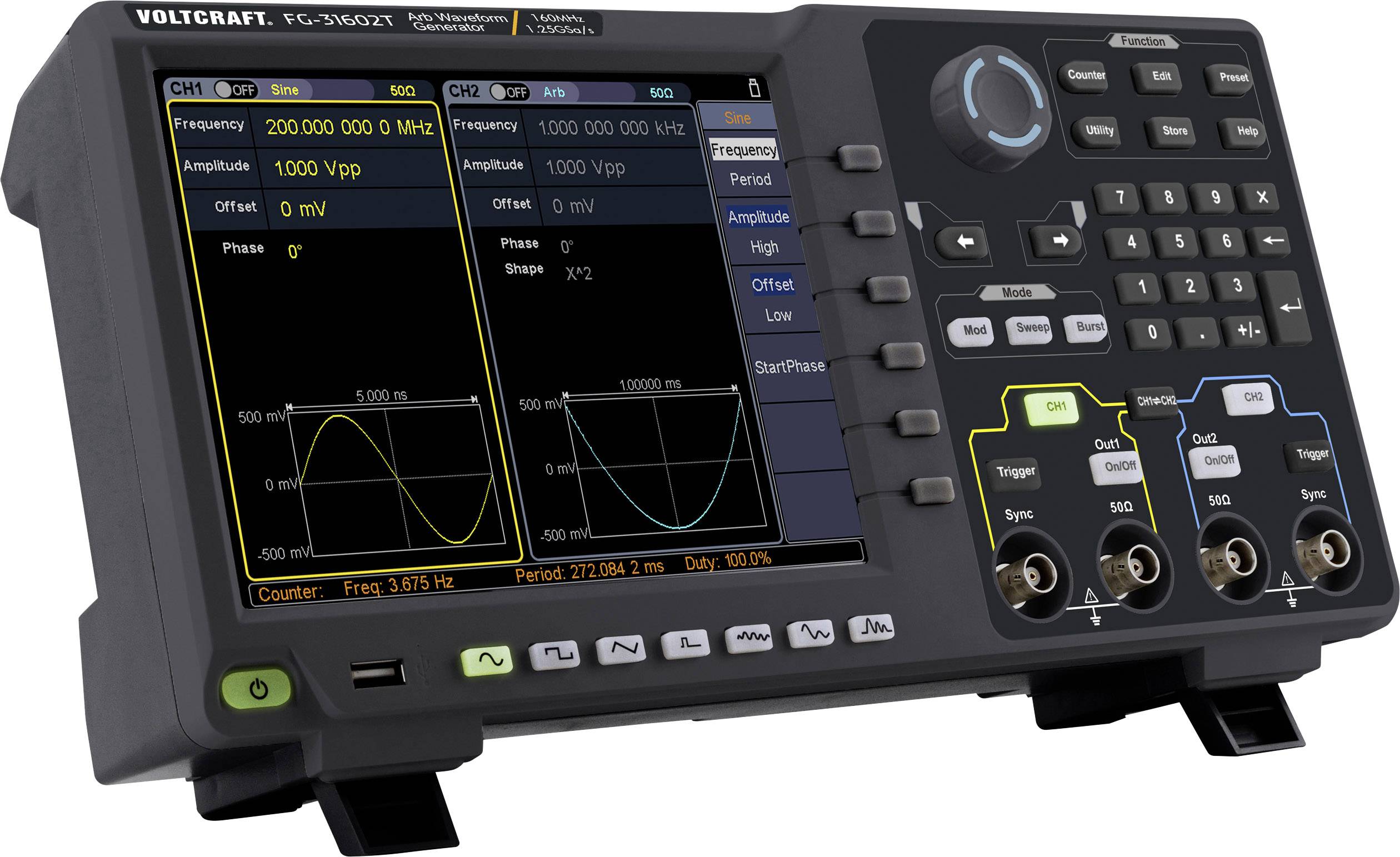

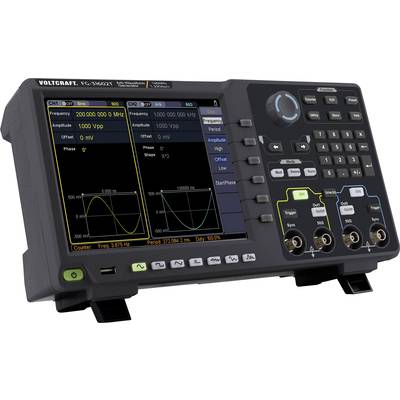

Digitální osciloskop s displejem zobrazuje dva průběhy signálu a nabízí různé možnosti nastavení pro měření frekvence a amplitudy.

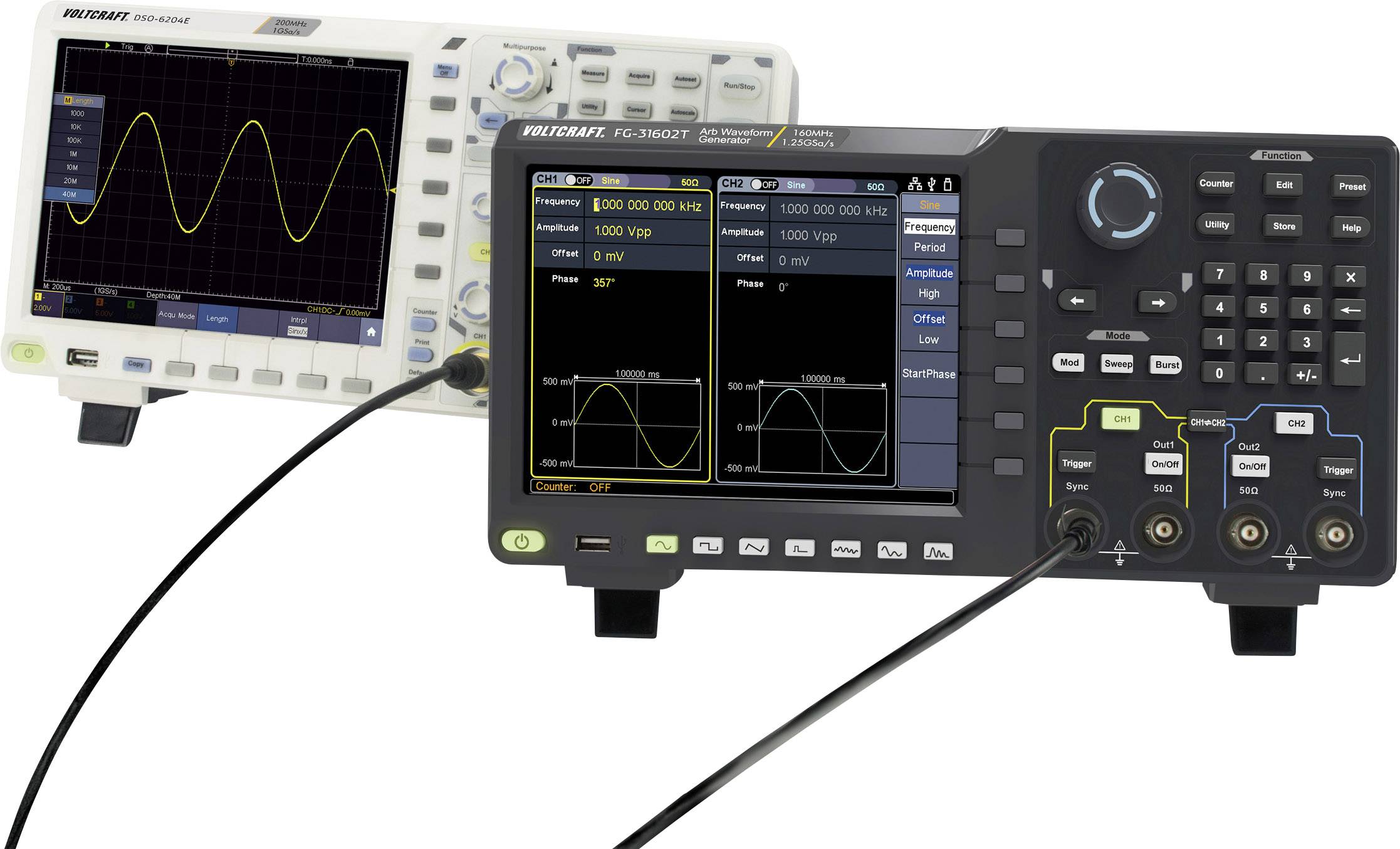

Na levém osciloskopickém displeji je sinusová vlna, na pravém jsou zobrazeny složitější signály.

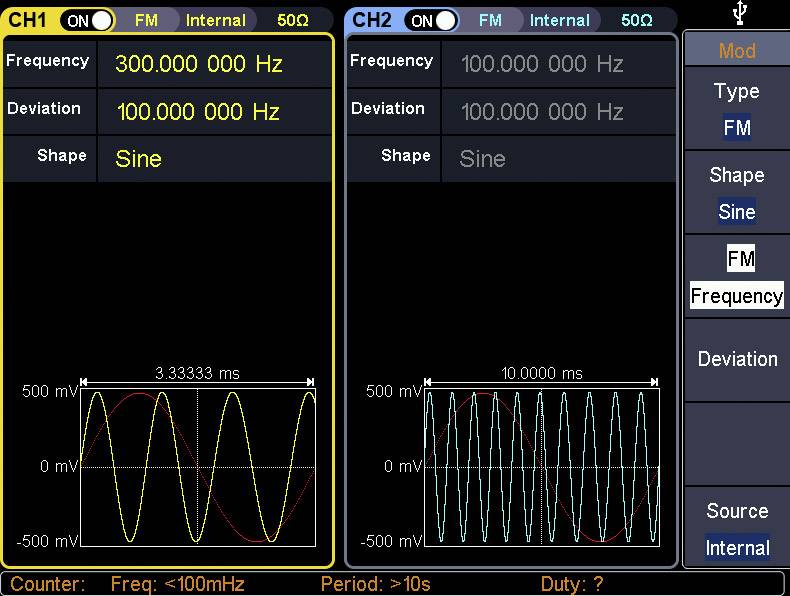

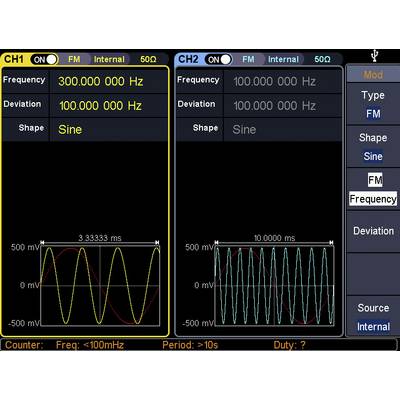

Dva generátory signálu s měřicími displeji. Kanál 1 zobrazuje sinusovou vlnu o frekvenci 300 kHz, kanál 2 sinusovou vlnu o frekvenci 100 kHz. Odchylka a tvar jsou identické. Obě vlny mají amplitudu ±500 mV.

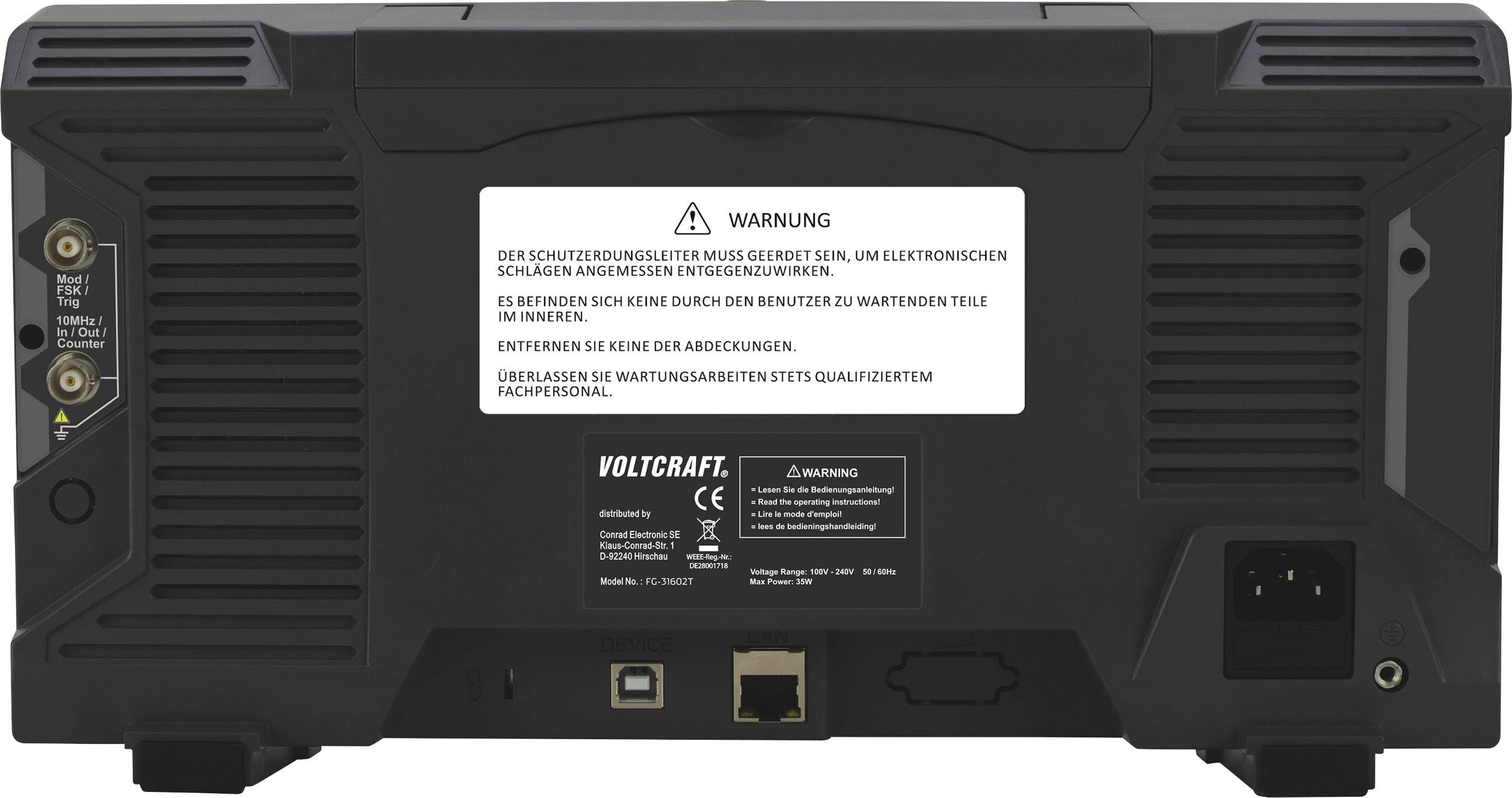

Zadní strana elektronického zařízení s výstražnými upozorněními a konektory, včetně napájecího a síťového připojení.

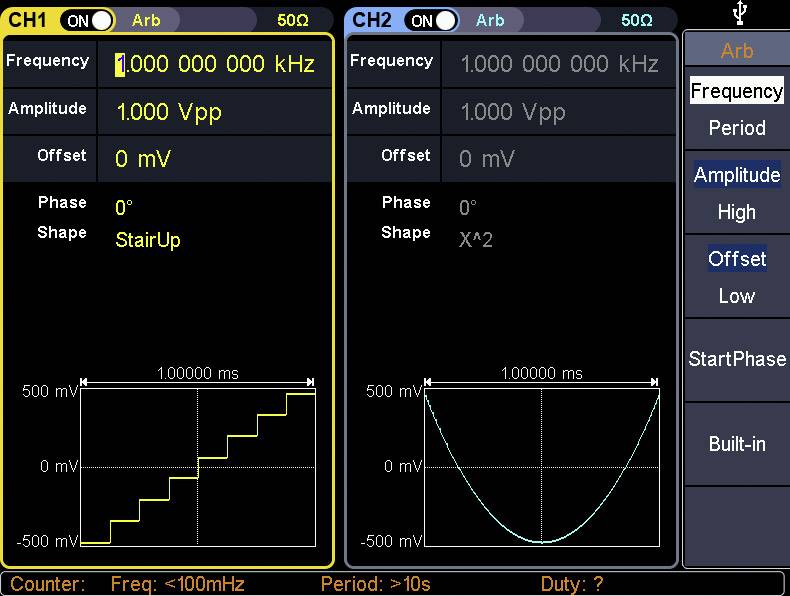

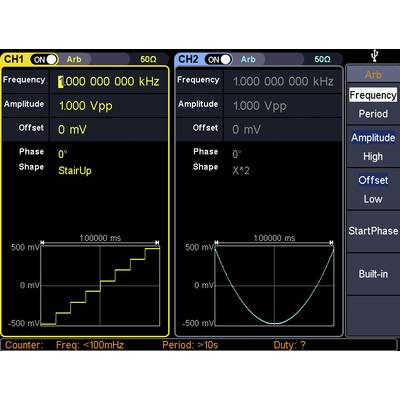

Obrazovka osciloskopu zobrazuje dva kanály: CH1 s vlnovou formou 'StairUp', CH2 se čtvercovou vlnou. Frekvence: 1 kHz, amplituda: 1 Vpp.

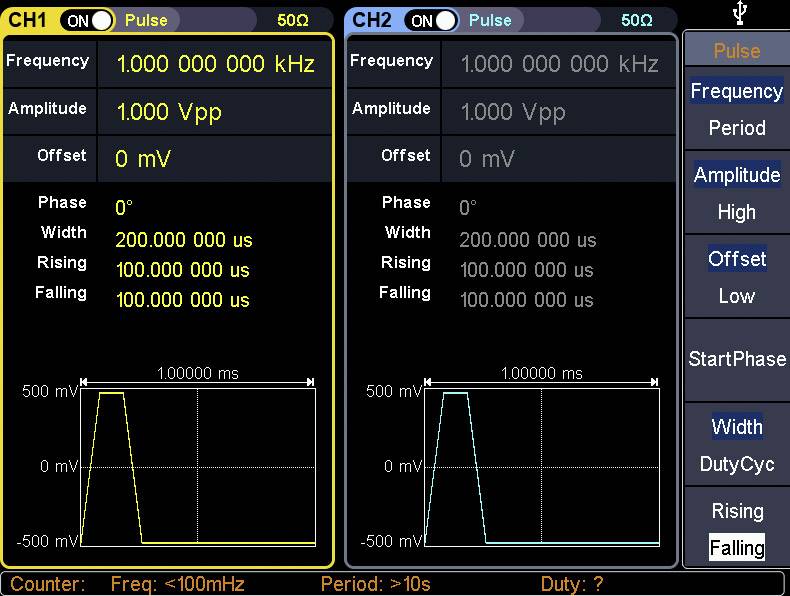

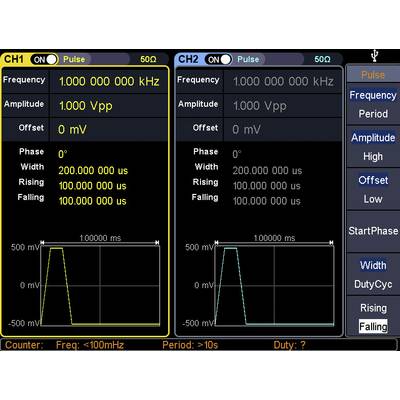

Dva osciloskopické kanály zobrazují obdélníkové signály. CH1: Frekvence 1 kHz, amplituda 1 Vpp. CH2: Stejný signál jako CH1.

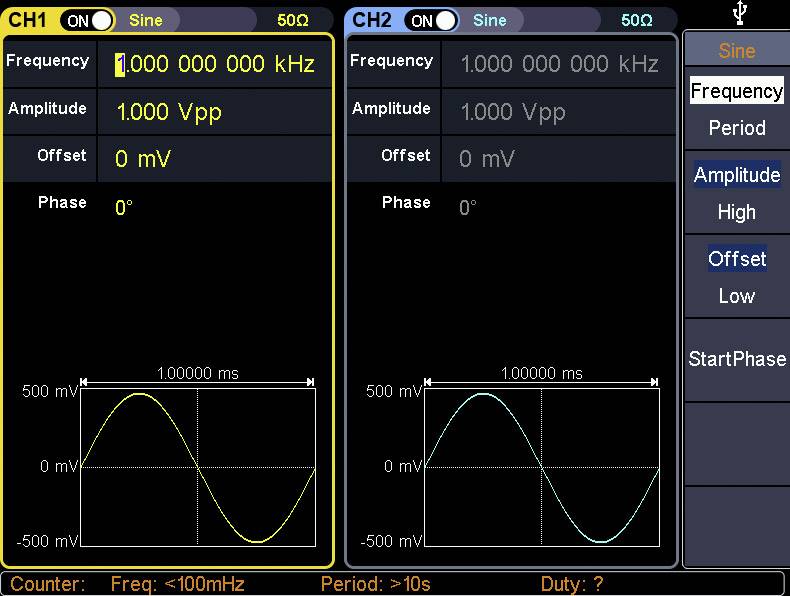

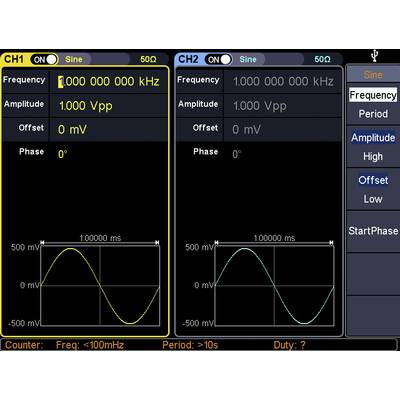

Dva osciloskopické kanály, CH1 a CH2, zobrazují sinusové vlny s frekvencí 1 kHz a amplitudou 1 Vpp. Níže uvedené diagramy ukazují průběhy vln.

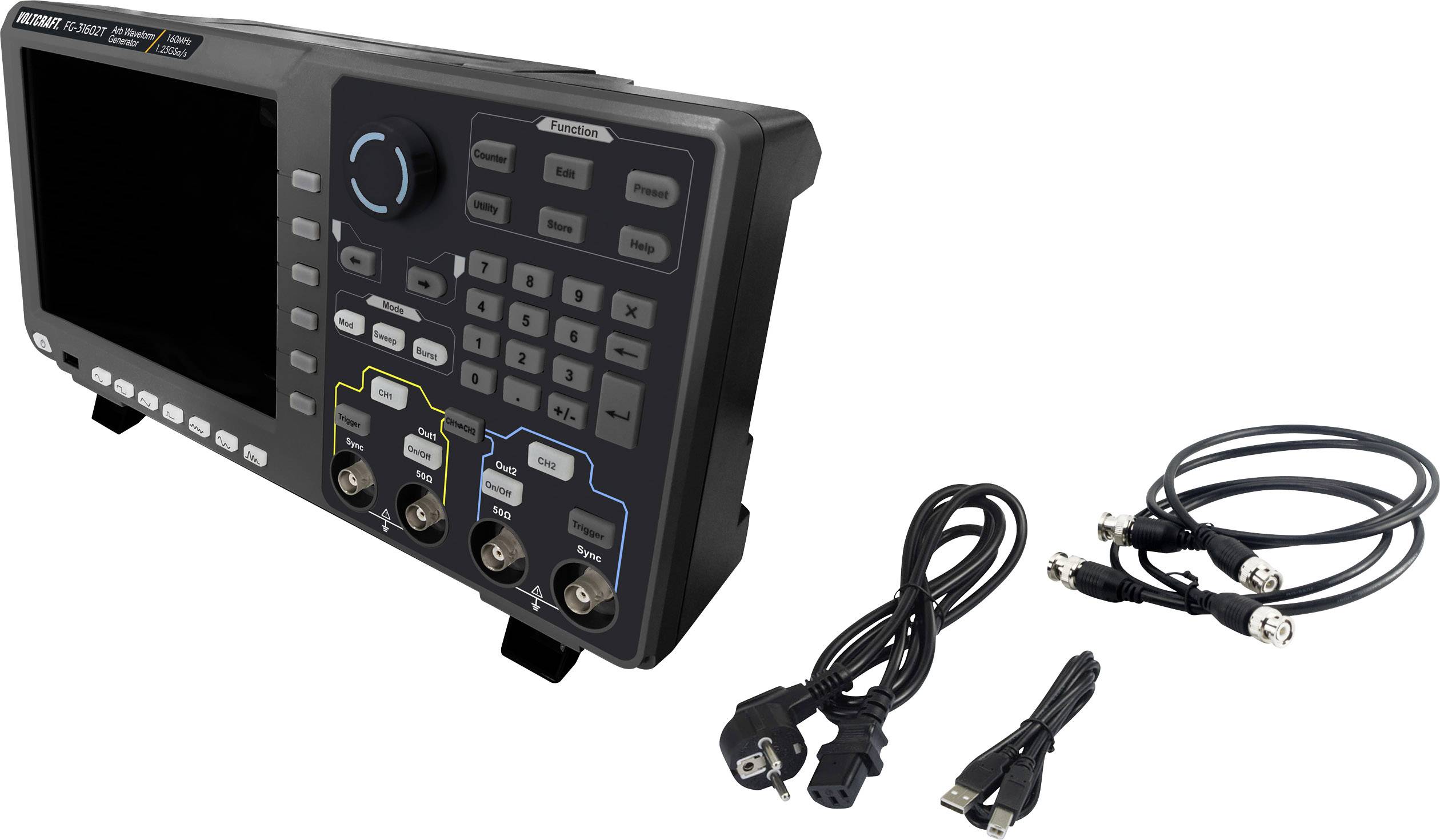

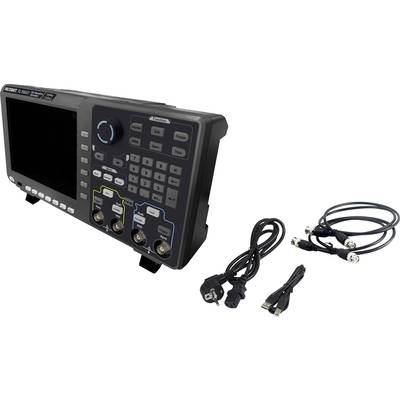

Digitální osciloskop s několika ovládacími prvky a konektory. Vedle něj leží různé kabely pro napájení a přenos dat.

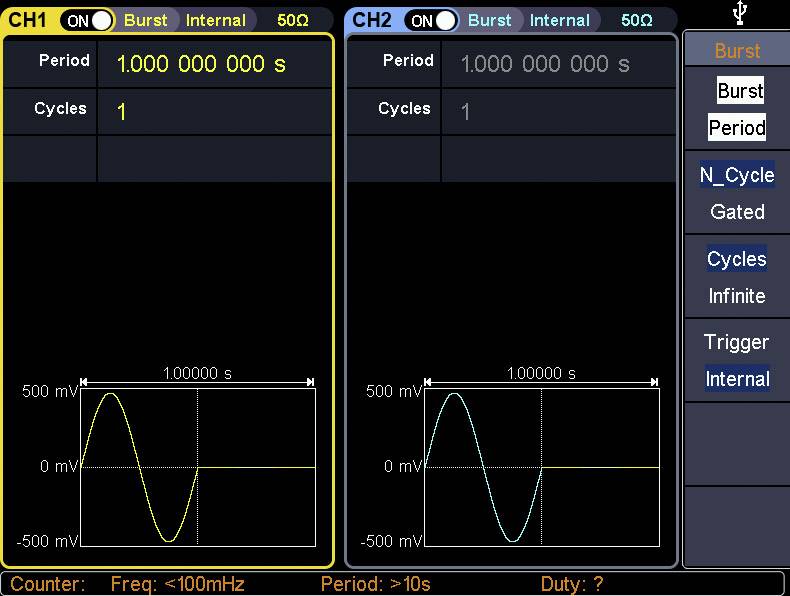

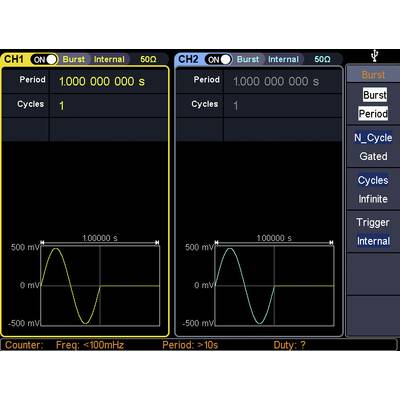

Obrazovka osciloskopu se dvěma kanály. CH1 zobrazuje žlutou sinusovou vlnu, CH2 modrou. Perioda pro oba kanály je 1 sekunda.

1/16

Dodatečné informace:

14 Ks

Prodej a doprava:

Počet

Celková cena (23 379,34 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

2kanálový 160MHz arbitrární generátor signálů FG-31602T s dotykovým ovládáním

160 MHzDva kanályVertikální rozlišení 14 bitůRychlost snímání 1,25 GS/s, frekvenční rozlišení 1 μHzArbitrární a signalizační délka až 1 m.20,32 cm (8") LCD dotykový displej 800 x 600 pixelůPokročilá technologie DDS, špičkový výstupní výkon 250 MHzVýstup signálu: 6 základních průběhů signálu: Sinus, obdélník, impuls, rampa, šum a harmonické vlny, 152 vestavěných arbitrárních signálních funkcíMnoho možností modulace: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep a Burst Integrovaný vysoce přesný frekvenční čítač pro 100 až 200 MHz Podporuje SCPI

Technické parametry

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 160 MHz

výstup signálu: arbitrární
šum
pulz
obdélníkový
sinusový
trojúhelník

Frekvenční rozsah sinus: 1 μHz - 160 MHz

Frekvenční rozsah obdélník: 1 μHz - 50 MHz

Displej: LCD

Frekvenční rozsah trojúhelník: 1 μHz - 5 MHz

Frekvenční rozsah ARB: 1 μHz - 50 MHz

: bez certifikátu

Rozm.: (š x v) 340 mm x 177 mm

Hmotnost: 2.5 kg

Počet kanálů: 2kanálový

Frekvence (max.): 160 MHz

Frekvence (min.): 1 µHz

Vlastnosti: modulace

Kategorie měření: CAT II

Šířka: 340 mm

V: 177 mm

rozhraní: hostitelský port USB
USB zařízení
LAN

Napájení VDE: napájení z el. sítě
230 V AC

Typ: FG-31602T

Typ obalu: Obal neobsahující plasty

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2139576 VOLTCRAFT FG-31602T Arbitrární generátor funkcí 1 µHz - 160 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový,

Informace

Informace 2139576 VOLTCRAFT FG-31602T Arbitrární generátor funkcí 1 µHz - 160 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový,

Prohlášení o shodě

Prohlášení o shodě 2139576 VOLTCRAFT FG-31602T Arbitrární generátor funkcí 1 µHz - 160 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový,

Záruční podmínky

Záruční podmínky 2139576 VOLTCRAFT FG-31602T Arbitrární generátor funkcí 1 µHz - 160 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový,

Popis

2kanálový arbitrární funkční generátor FG-30000T s dotykovým displejem. Tento arbitrární generátor funkcí produkuje díky svému digitálnímu generování signálu (technologie DDS) stabilní, přesné a čisté výstupní signály s šířkou pásma 80 MHz, vzorkováním v reálném času 1,25 GS/s (max.) a frekvenčním rozlišením 1 μHz. Generátor zvládá 6 základních signalizačních skupin (sinus, obdélník, rampa, šum a harmonické vlny) a 152 integrovaných arbitrárních signálů (1 μHz - 50 MHz) s vertikálním rozlišením 14 bitů Kromě toho nabízí mnoho možností modulace, mimo jiné AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep a Burst. Všechny parametry signálu a nastavení se zobrazují na 8" (20,32 cm) TFT LCD displeji s 800 x 600 pixely, ve snadno ovladatelném grafickém rozhraní.

Provedení

6 základních průběhů signálu: Sinus, obdélník, impuls, rampa, šum a harmonické vlny, 152 vestavěných arbitrárních signálních funkcí
Mnoho možností modulace: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
Frekvenční rozsah: 100 - 200 MHz
Rozlišení frekvenčního čítače: 7 míst
Délka signálu: 2 pts až 1 Mpts
Komunikační rozhraní: USB Host, USB zařízení, LAN
Vstup: Čítač, externí modulace, externí trigger, externí referenční takt
