VOLTCRAFT DSA-3100 Ruční osciloskop 100 MHz, 2kanálový, 500 MSa/s, 8 kpts, 8 Bit, ruční provedení, funkce multimetru, sp
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (12 318,18 Kč / kus)
12 318,18 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Digitální osciloskop VOLTCRAFT DSA-3100 3 v 1
- Přístroj 3 v 1: Osciloskop, multimetr a spektrální analyzátor
- Barevný LCD displej 8,89 cm (3,5") (320 x 240 pixelů)
- Rozhraní USB-C®
Technické parametry
- Osciloskop:
- Šířka pásma 100 MHz, 2 kanály
- Max. vzorkovací rychlost 500 MS/s
- Max. délka záznamu 8K
- Rychlost aktualizace 10 000 wfms/s
- Rozhraní USB-C®, podporuje powerbanky, softwarové spojení s PC a autokalibraci
- Multimetr:
- CATII 1000 V
- 20 000 hodnot (counts)
- Automatická volba rozsahu
- True RMS
- Měřicí funkce: Napětí, proud, odpor, test diod, test zapnutí/vypnutí, test průchodnosti
- Funkce Hold
- Funkce měření relativní hodnoty
- Spektrální analyzátor:
- Frekvenční rozsah: 9 kHz - 3 GHz
- Frekvenční rozlišení: 100 Hz
- Max. vstupní DC napětí: 50 VDC
- + DANL: (Vstupní útlum 0 dB, PA VYP, rozlišení šířky pásma 100 kHz, normalizace na 1 Hz, 20 °C - 30 °C)
- 10 MHz až 2 GHz -130 dBm (typicky), ＜-120 dBm
- 2 GHz až 3 GHz -125 dBm (typicky), ＜-115 dBm
- Kategorie produktu
Ruční osciloskop
- Šířka pásma
100 MHz
- Vzorkovací frekvence na kanál
500 MSa/s
- Rozlišení
8 Bit
- Velikost obrazovky
8.89 cm
- Vlastnosti osciloskopu
ruční provedení
funkce multimetru
spektrální analyzátor
- Počet analogových vstupů
2
bez certifikátu
- Kategorie měření
CAT II
- Vertikální vychylování
10 mV/dílek ～ 10 V/dílek
- Vstupní impedance
1 MΩ±2%, parallel zu 16 pF±10 pF
- Vstupní spojení
AC, zem
- Vstupní napětí
Max. 400 V (DC + AC, PK - PK)
- Napájení
DC 5 V/DC, 2 A
- Rozm.
(d x š x v) 198 x 38 x 96 mm
- Hmotnost
0.6 kg
- Šířka
38 mm
- V
96 mm
- Délka
198 mm
- Rozhraní
1 x USB 2.0 Device
- Hloubka paměti na kanál (Mpts)
8 kpts
- Typ
DSA-3100
- Typ obalu
Obal neobsahující plasty
Ke stažení
List technických údajů
List technických údajů 3393783 VOLTCRAFT DSA-3100 Ruční osciloskop 100 MHz, 2kanálový, 500 MSa/s, 8 kpts, 8 Bit, ruční provedení, funkce multimetru, sp
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3393783 VOLTCRAFT DSA-3100 Ruční osciloskop 100 MHz, 2kanálový, 500 MSa/s, 8 kpts, 8 Bit, ruční provedení, funkce multimetru, sp
Záruční podmínky
Záruční podmínky 3393783 VOLTCRAFT DSA-3100 Ruční osciloskop 100 MHz, 2kanálový, 500 MSa/s, 8 kpts, 8 Bit, ruční provedení, funkce multimetru, sp
Ke stažení
Ke stažení 3393783 VOLTCRAFT DSA-3100 Ruční osciloskop 100 MHz, 2kanálový, 500 MSa/s, 8 kpts, 8 Bit, ruční provedení, funkce multimetru, sp
Popis

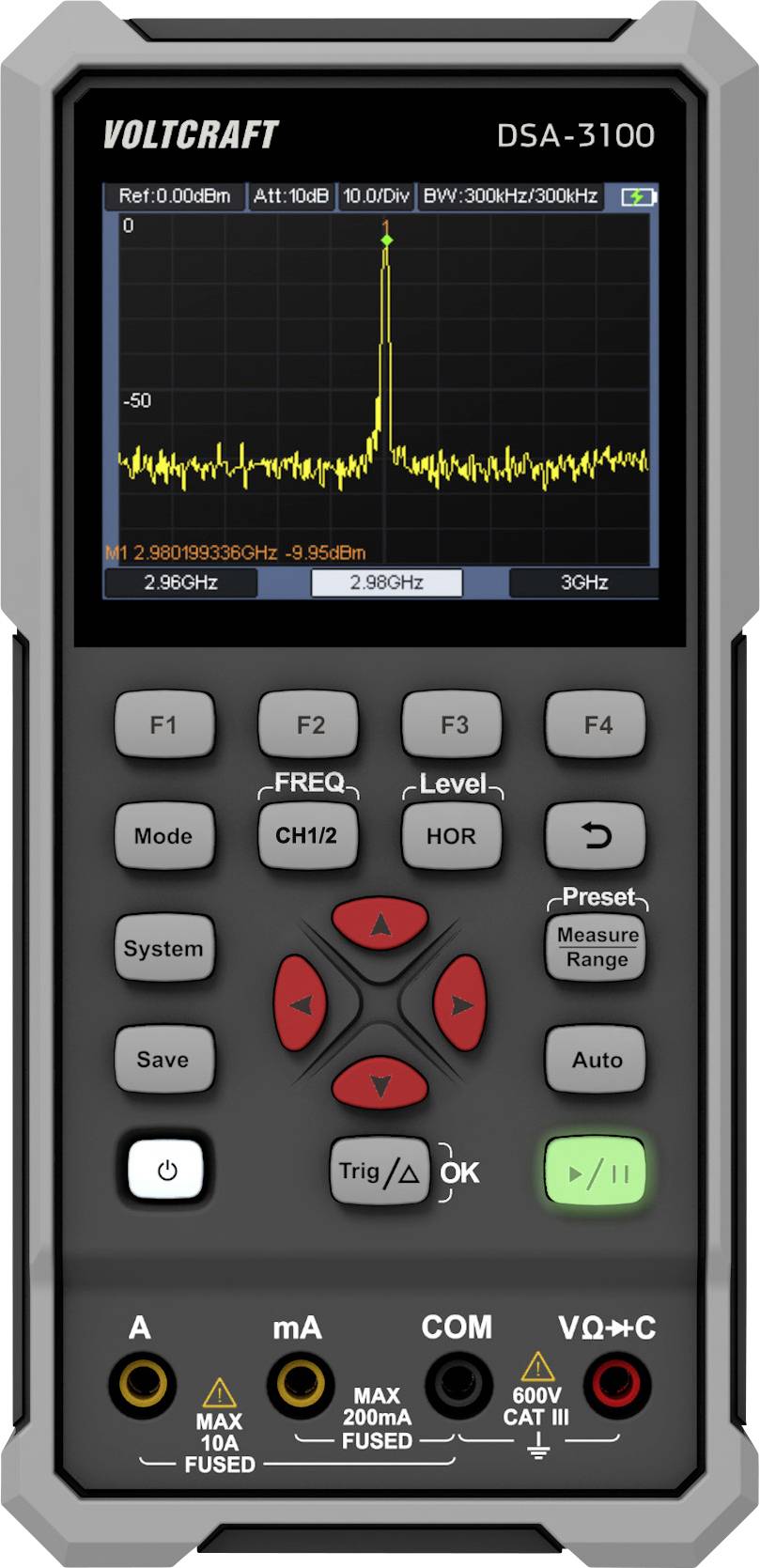

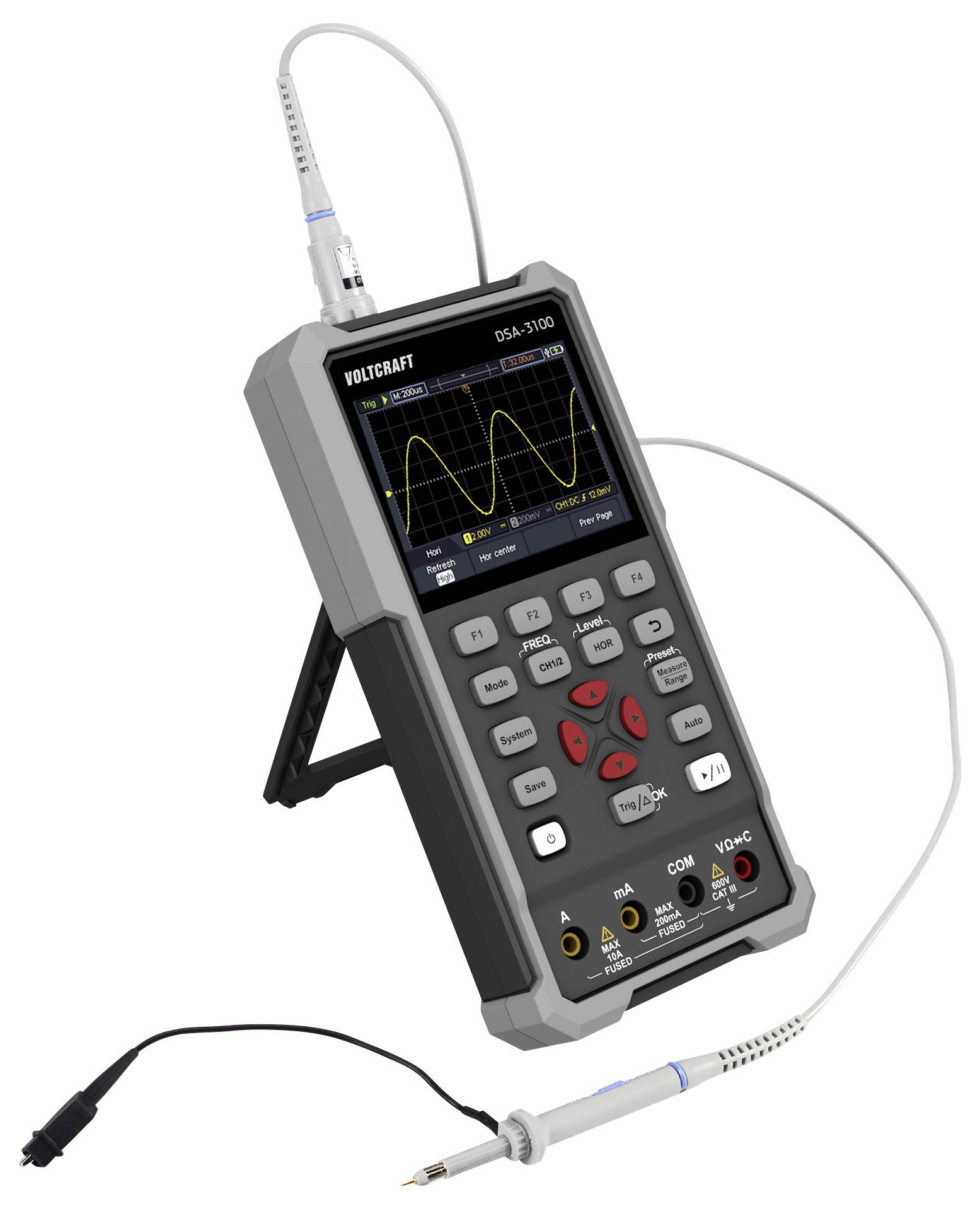

Digitální osciloskop s trojnásobnou funkcí

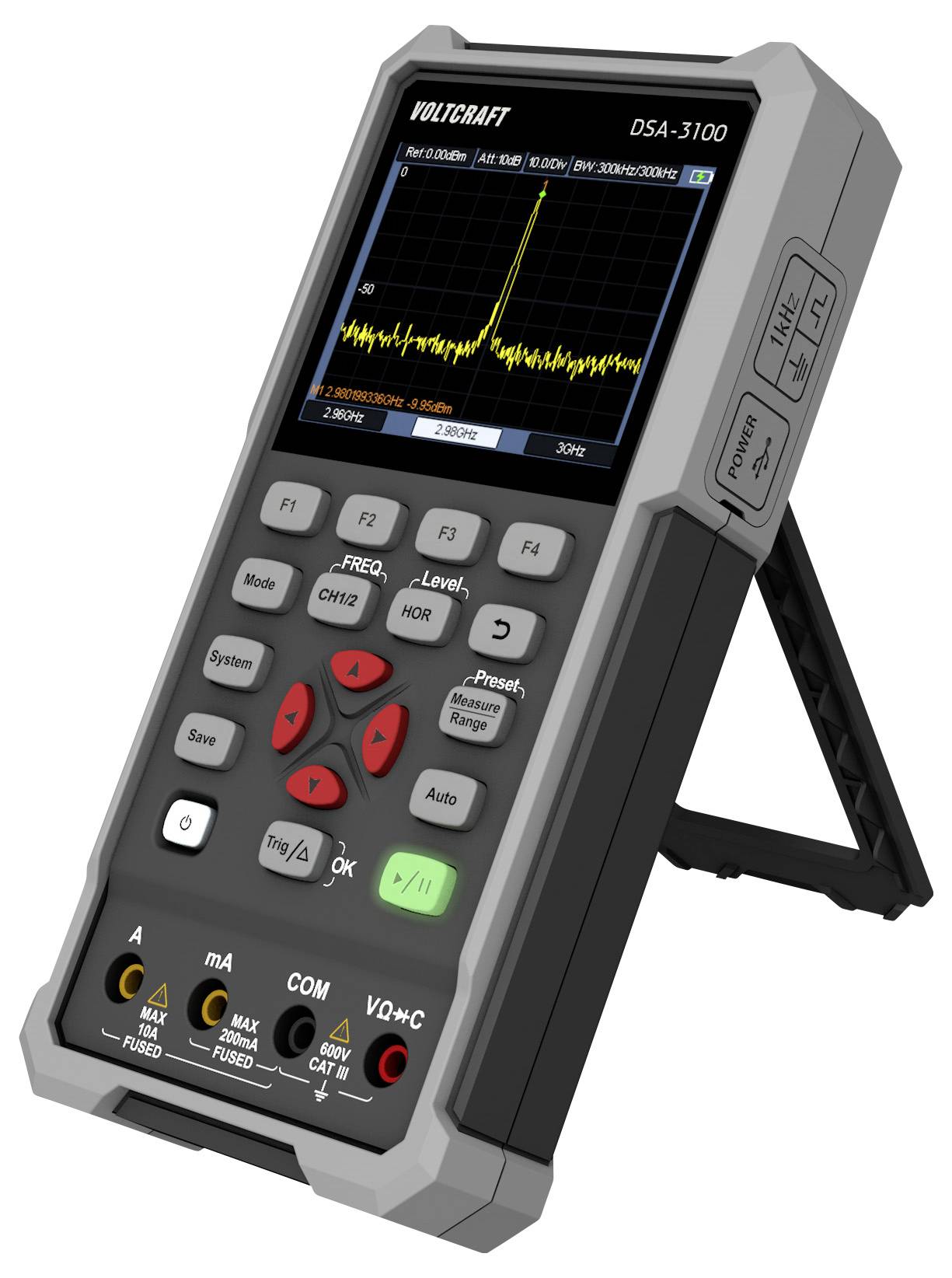

Digitální osciloskop Voltcraft DSA-3100 je jako stvořený pro mobilní použití: Příruční a odolný, opatřený neklouzavou ochranou hran, bude optimálním společníkem, který dokáže zvládnout nejrůznější požadavky. Protiskluzová tlačítka usnadňují obsluhu, jasný 8,89cm (3,5") barevný LC displej usnadňuje vyhodnocení na místě.

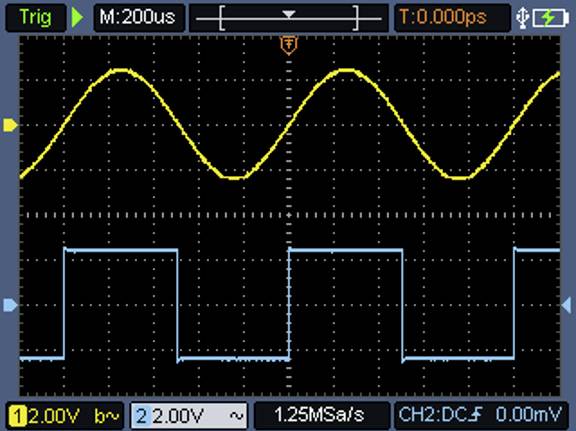

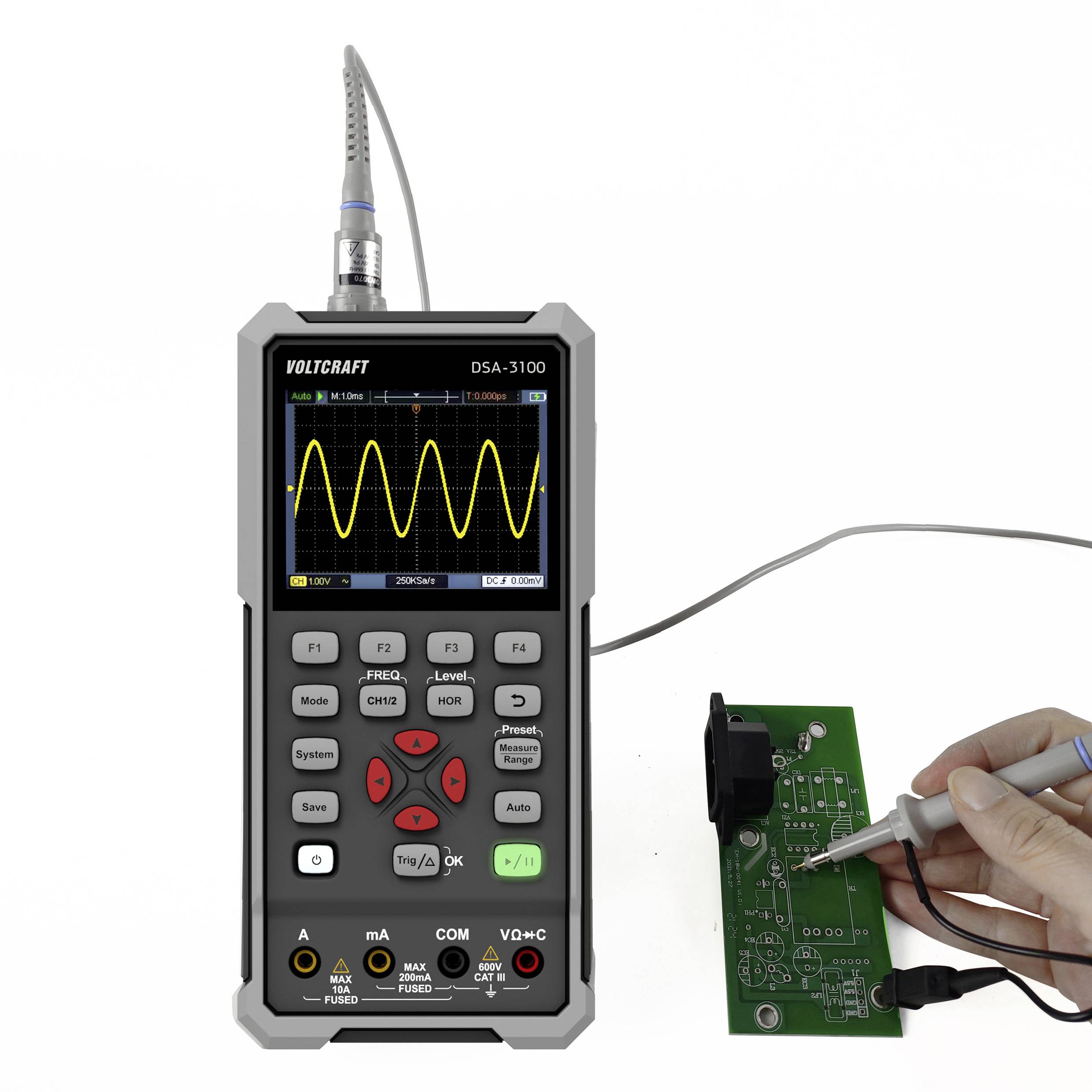

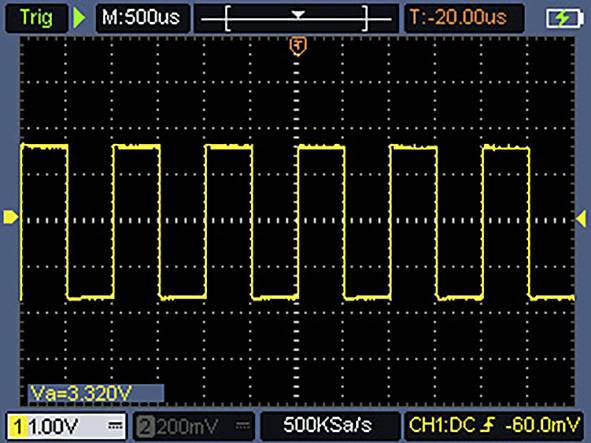

Funkce 1: Osciloskop
DSA-3100 nabízí dva kanály s šířkou pásma 100 MHz, maximální vzorkovací frekvenci 500 MS/s a délku záznamu 8K. Rychlost aktualizace činí 10 000 wfms/s. Integrované rozhraní USB-C® podporuje powerbanky, softwarové spojení s PC a autokalibraci.

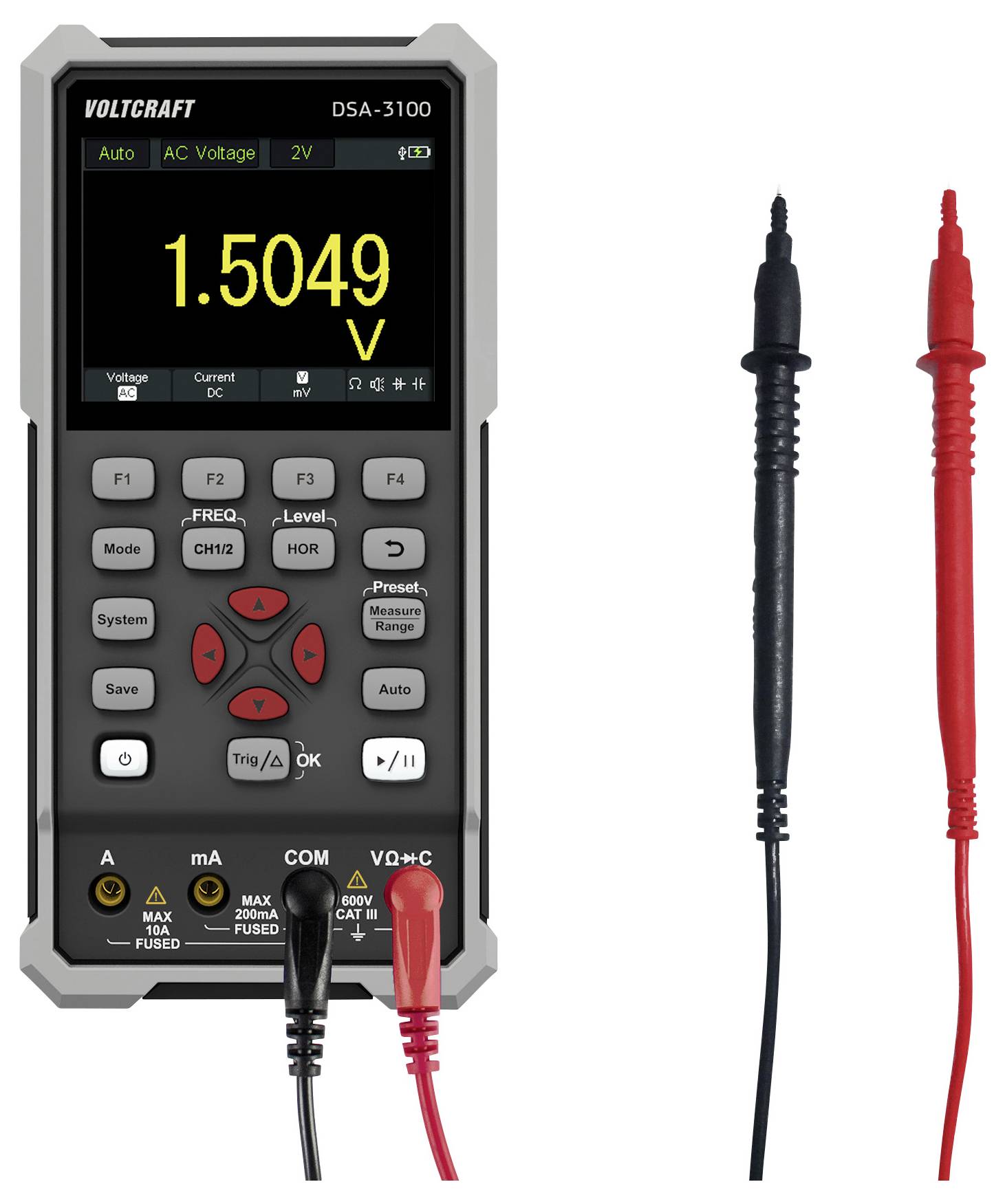

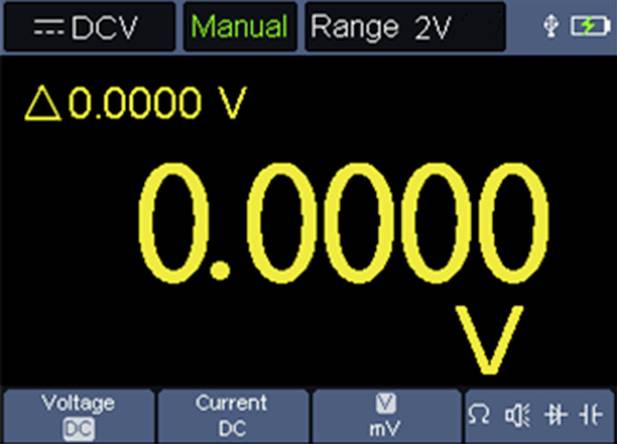

Funkce 2: Multimetr
Multimetr je použitelný v kategorii měření CATII 1000 V pro zkoušky průchodnosti, měření napětí, proudu, odporu, test diod a též pro testování zapnutí a vypnutí. Jsou možná i relativní měření. Funkce Hold (podržení dat)) a Auto (automatika) pro snazší práci a měření skutečné efektivní hodnoty (TRMS) zajišťuje spolehlivé naměřené hodnoty. Displej nabízí 20 000 hodnot (counts).

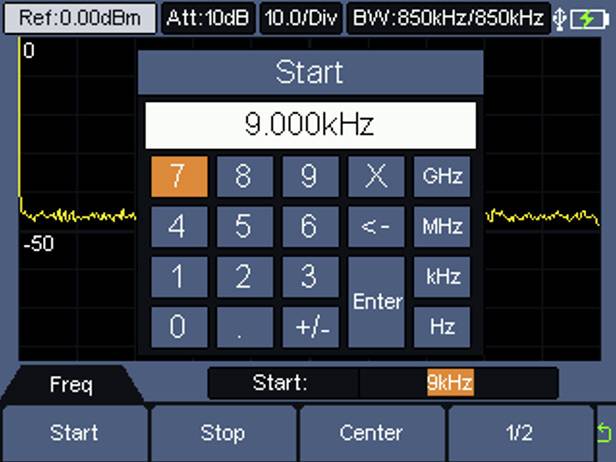

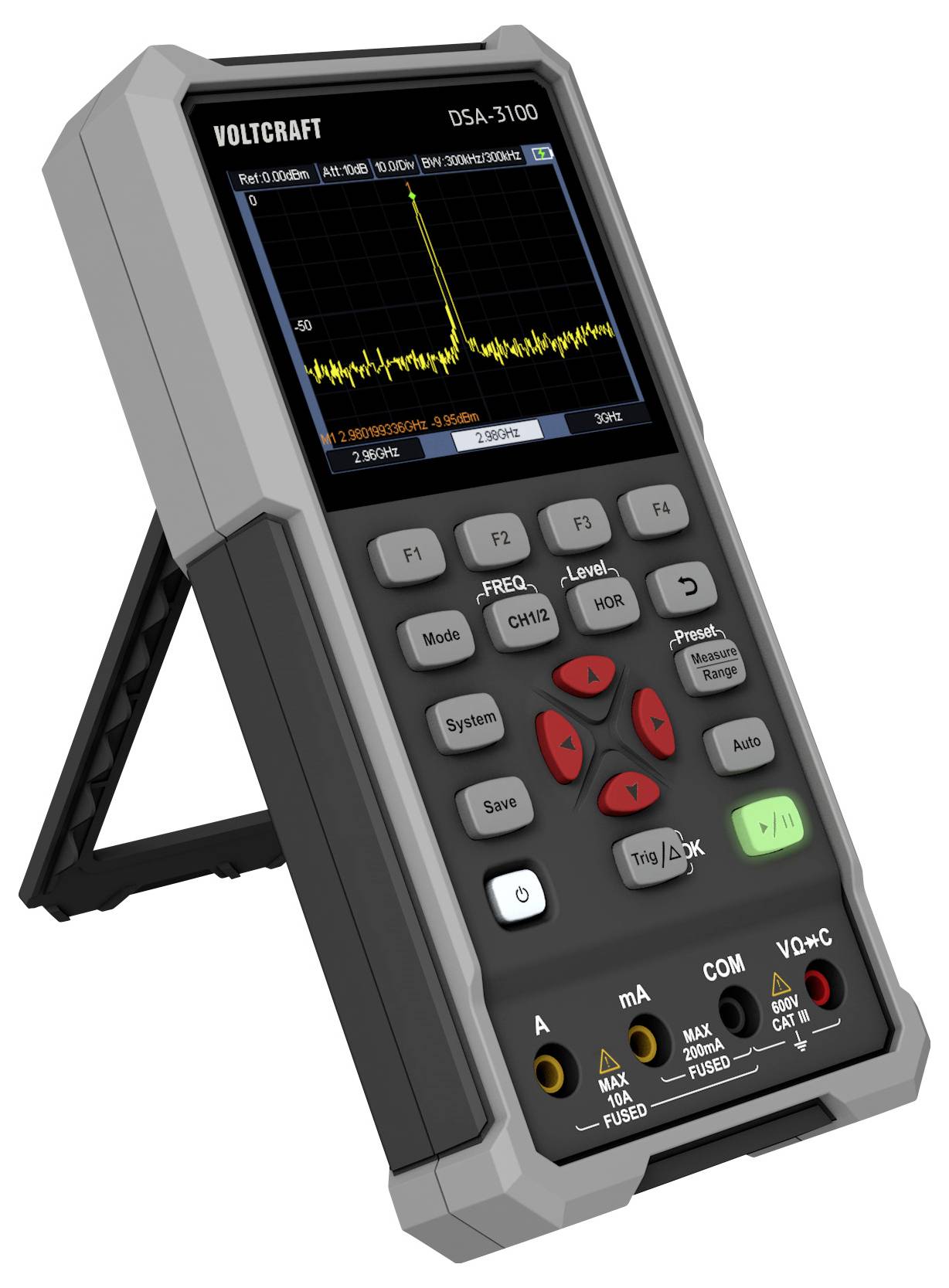

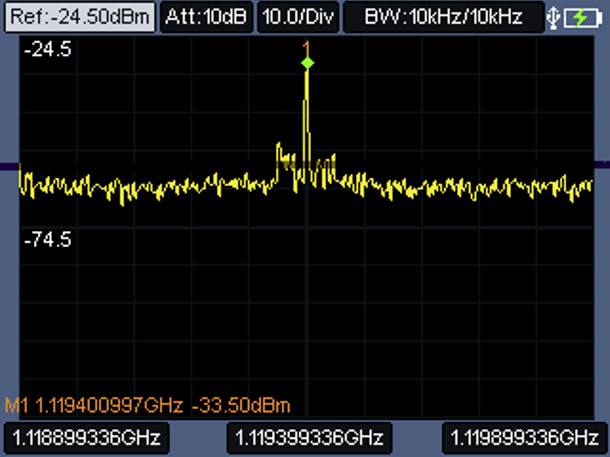

Funkce 3: Spektrální analyzátor
Spektrální analyzátor přístroje Voltcraft DSA-3100 pracuje ve frekvenčním rozsahu 9 kHz až 3 GHz s rozlišením 100 Hz. Maximální vstupní DC napětí činí 50 VDC. Průměrná hladina šumu, která charakterizuje citlivost spektrálního analyzátoru, se udává jako zobrazená průměrná úroveň šumu (Displayed Average Noise Level - DANL) - u modelu Voltcraft DSA-3100 činí v rozsahu 10 MHz až 2 GHz -130 dBm (typicky), ＜-120 dBm pro 2 GHz až 3 GHz -125 dBm (typicky), ＜- 115 dBm (typicky), ＜-115 dBm.
Rozsáhlé příslušenství

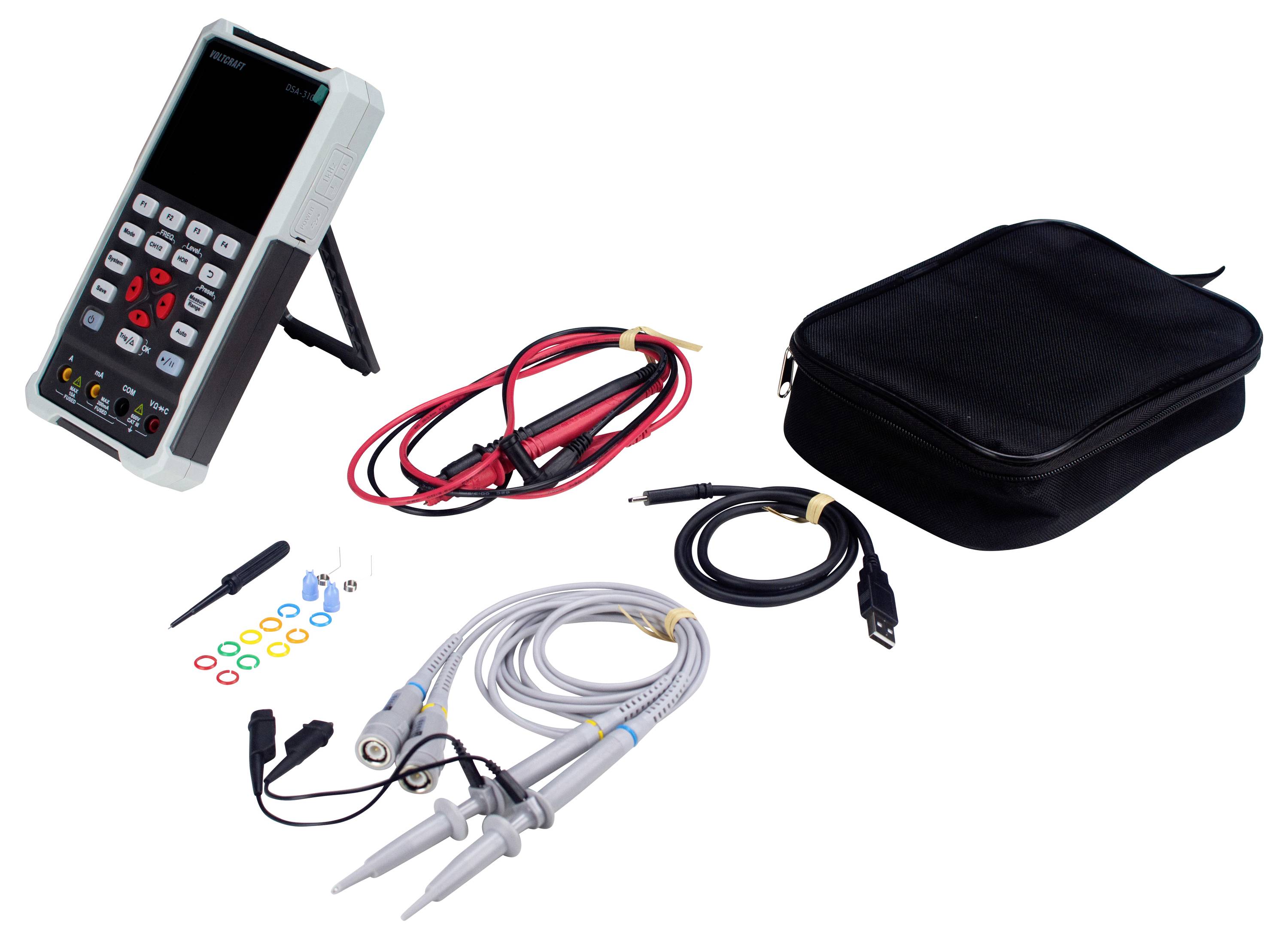

Dodávka obsahuje kromě digitálního osciloskopu USB kabel, dva zkušební hroty, nastavení zkušebních hrotů, pár zkušebních vodičů multimetru (v červené a černé barvě), CD se softwarem a také praktickou přepravní brašnu. Kromě toho je přiložen stručný návod a bezpečnostní list.
Provedení
- Osciloskop:
- Šířka pásma 100 MHz, 2 kanály
- Max. vzorkovací rychlost 500 MS/s
- Max. délka záznamu 8K
- Rychlost aktualizace 10000 wfms/s
- Rozhraní USB-C®, podporuje powerbanky, softwarové spojení s PC a autokalibraci
- Multimetr:
- CATII 1000 V
- 20 000 hodnot (counts)
- Automatická volba rozsahu
- True RMS
- Měřicí funkce: Napětí, proud, odpor, test diod, test zapnutí/vypnutí, test průchodnosti
- Funkce Hold
- Funkce měření relativní hodnoty
- Spektrální analyzátor:
- Frekvenční rozsah: 9 kHz - 3 GHz
- Frekvenční rozlišení: 100 Hz
- Max. vstupní DC napětí: 50 VDC
- + DANL: (Vstupní útlum 0 dB, PA VYP, rozlišení šířky pásma 100 kHz, normalizace na 1 Hz, 20 °C - 30 °C)
- 10 MHz až 2 GHz -130 dBm (typicky), ＜-120 dBm
- 2 GHz až 3 GHz -125 dBm (typicky), ＜-115 dBm
Obsah balení
- Zařízení
- USB kabel
- 2x zkušební hroty
- Nastavení zkušebních hrotů
- 1x pár zkušebních vodičů pro multimetr (červený a černý)
- CD (software + návod)
- Přepravní brašna
- Tištěný stručný úvodní návod k použití
- Tištěný bezpečnostní list
