VOLTCRAFT ADO-3504 digitální osciloskop 350 MHz, 2.5 GSa/s, 250 Mpts, 12 Bit, s pamětí (DSO), 1 ks, VC-17257155

Digitální osciloskop zobrazující průběhy vln na obrazovce s ovládacími tlačítky na straně. Jsou zobrazeny různé vstupní kanály a měření.

Černé elektronické zařízení s vertikálním designem, které je vybaveno větracím otvorem se štěrbinami a několika připojovacími porty na straně.

Pohled zezadu na zařízení zobrazující porty včetně USB-C, napájení, LAN a triggeru. Obsahuje centrální ventilátor a štítek výrobce.

Černé elektronické zařízení s pěti knoflíky po straně a ventilačními otvory pro chlazení, pravděpodobně kytarový zesilovač nebo podobné audio zařízení.

Digitální osciloskop s obrazovkou a několika sondami, konektory a příslušenstvím rozmístěnými tak, aby ukazovaly komponenty pro elektrické testování.

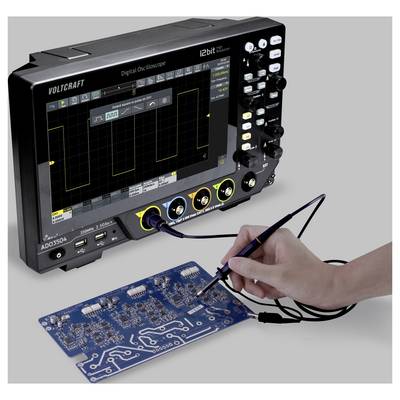

Ruka používající sondu na desce plošných spojů připojené k digitálnímu osciloskopu zobrazujícímu průběhové křivky, což naznačuje elektronické testování.

Plocha počítače s růžovým pozadím zobrazující ikony pro 'DataWrapper', 'Centrum aplikací', 'Webová služba' a 'Průzkumník souborů'. Čas je zobrazen jako 03:20.

Tablet domovská obrazovka zobrazuje různé ikony aplikací včetně 'Centrum aplikací', 'Kalkulačka', 'Kalendář' a 'Nastavení'. Pozadí je růžové.

Průběh vlny na obrazovce osciloskopu, zobrazující čtvercový vlnový vzor. Frekvence: 1,0000 kHz, DVM: 16,42 V, AC RMS.

Osciloskopický displej zobrazující sinusový průběh. Nastavení kanálu CH1 zahrnuje stejnosměrné (DC) vazební zapojení, 10x útlum sondy a vstupní impedanci 1 MΩ.

Displej osciloskopu zobrazující sinusový signál o frekvenci 1,000 kHz. Na obrazovce jsou viditelné ovládací prvky pro kurzor a nastavení vlny.

Obrazovka osciloskopu zobrazující sinusový signál na Kanálu 1. Panel nastavení dekódování zobrazuje možnosti kanálu, práh napětí 0,000 Vp a vzorkovací bod na 50 %.

Digitální obrazovka zobrazuje analýzu dat z CAN sběrnice s detaily jako index, čas, ID, DLC a hodnoty CRC. Horní nabídka obsahuje ovládací prvky a nastavení, které zobrazují dekódované výsledky a statistiky pro jednotlivé kanály.

Obrazovka osciloskopu zobrazující průběh signálu. Hlavní nastavení: Zdroj CH1, Režim AC RMS, Horní limit 1,000V, Dolní limit 0,000V.

Obrazovka osciloskopu zobrazující dvoukanálový průběh. Kanál 1: 5,00V, Kanál 2: 1,36div. Horizontální měřítko: 200,0µs/div, Vzorkování: 250kSa/s.

Osciloskop zobrazující jednu sinusovou vlnu s měřičem frekvence ukazujícím '1 000 000 Hz'. Ovládací panel nabízí možnosti jako 'Měření', 'Kurzor' a 'Počítadlo'.

Obrazovka osciloskopu zobrazuje dva signály křivek. Žlutý signál: vyšší amplituda a frekvence. Červený signál: nižší amplituda a frekvence.

Obrazovka 'Měření' zobrazující nastavení kanálů a parametrů na digitálním osciloskopu. Klíčové detaily: perioda, frekvence, amplituda.

Obrazovka osciloskopu zobrazující tři různé signální stopy. Červený indikátor nahrávání aktivní, zobrazuje 2 z 6 nahrávek.

Obrazovka osciloskopů zobrazující sinusovou vlnu ve žluté barvě. Frekvence je 1 000,00 kHz a napětí je 11,78 V. Datum: 2023/03/04.

Obrazovka osciloskopu zobrazující sinusovou vlnu s frekvencí 1,000 kHz a amplitudou 11,74 V. Zobrazeny nastavení XY módu.

Displej osciloskopu zobrazující sinusové průběhy na dvou kanálech. Horní průběh ukazuje frekvenci 999,987 Hz; dolní, špičkové napětí 11,75 V.

1/22

Dodatečné informace:

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

8 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (42 652,07 Kč / kus)

42 652,07 Kč

Bez DPH.

Doprava zdarma

Už jen 8 Ks skladem!

Nahlásit právní incident

Hlavní benefity

350 MHz
Počet analogových vstupů 4

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 350 MHz

Vzorkovací frekvence na kanál: 2.5 GSa/s

Rozlišení: 12 Bit

Velikost obrazovky: 25.65 cm

Vlastnosti osciloskopu: s pamětí (DSO)

Počet analogových vstupů: 4

: bez certifikátu

Kategorie měření: CAT II 300 V

Vstupní impedance: 1 MΩ ± 2%

Rozm.: (d x š x v) 325 x 111.5 x 209 mm

Hmotnost: 3.2 kg

Šířka: 111.5 mm

V: 209 mm

Délka: 325 mm

Rozhraní: USB-C
USB zařízení
hostitelský port USB
HDMI
LAN

Hloubka paměti na kanál (Mpts): 250 Mpts

Typ: ADO-3504

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3451431 VOLTCRAFT ADO-3504 digitální osciloskop 350 MHz, 2.5 GSa/s, 250 Mpts, 12 Bit, s pamětí (DSO), 1 ks, VC-17257155

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3451431 VOLTCRAFT ADO-3504 digitální osciloskop 350 MHz, 2.5 GSa/s, 250 Mpts, 12 Bit, s pamětí (DSO), 1 ks, VC-17257155

Záruční podmínky

Záruční podmínky 3451431 VOLTCRAFT ADO-3504 digitální osciloskop 350 MHz, 2.5 GSa/s, 250 Mpts, 12 Bit, s pamětí (DSO), 1 ks, VC-17257155

Popis

Doplňující informace

HDMI® je registrovaná známka společnosti HDMI Licensing L.L.C.
