VOLTCRAFT DSO-2202H + AFG Ruční osciloskop 200 MHz, 2kanálový, 1 GSa/s, 8 kpts, 8 Bit, ruční provedení, 1 ks, VC-1343862

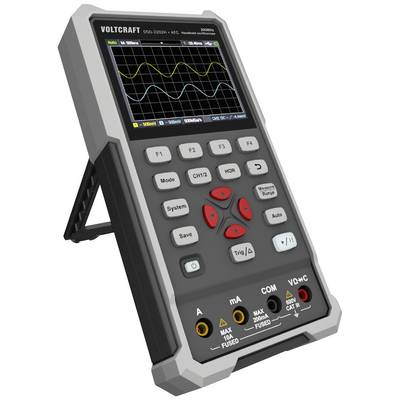

Přenosný osciloskop s několika ovládacími tlačítky a displejem zobrazujícím různé diagramy průběhů vln.

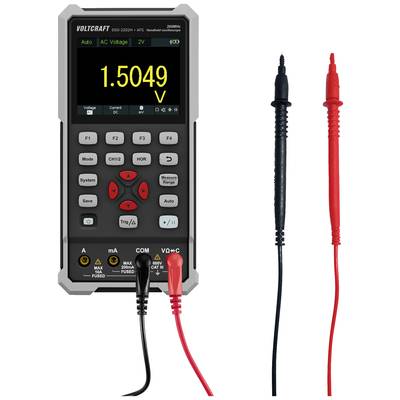

Digitální multimetr ukazuje naměřenou hodnotu 1,5049 voltů. Vpravo jsou zobrazeny černé a červené měřicí vodiče.

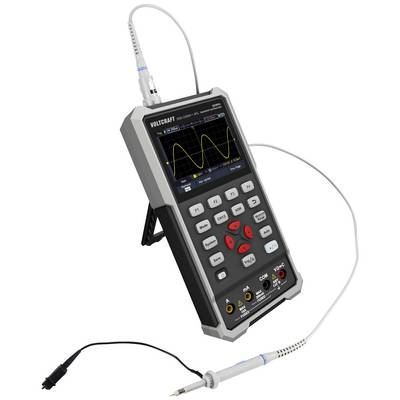

Přenosný osciloskop s digitálním displejem zobrazuje měření sinusové vlny. Je připojena jedna sonda.

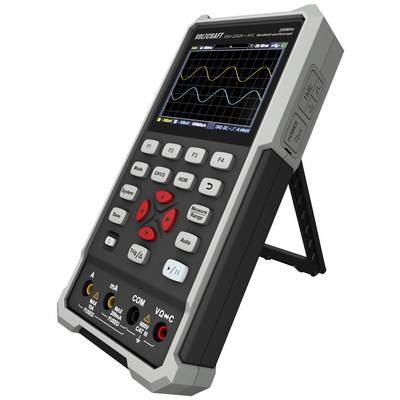

Digitální multimetr s barevným displejem, zobrazující několik měřicích křivek a tlačítka pro různá měření a nastavení.

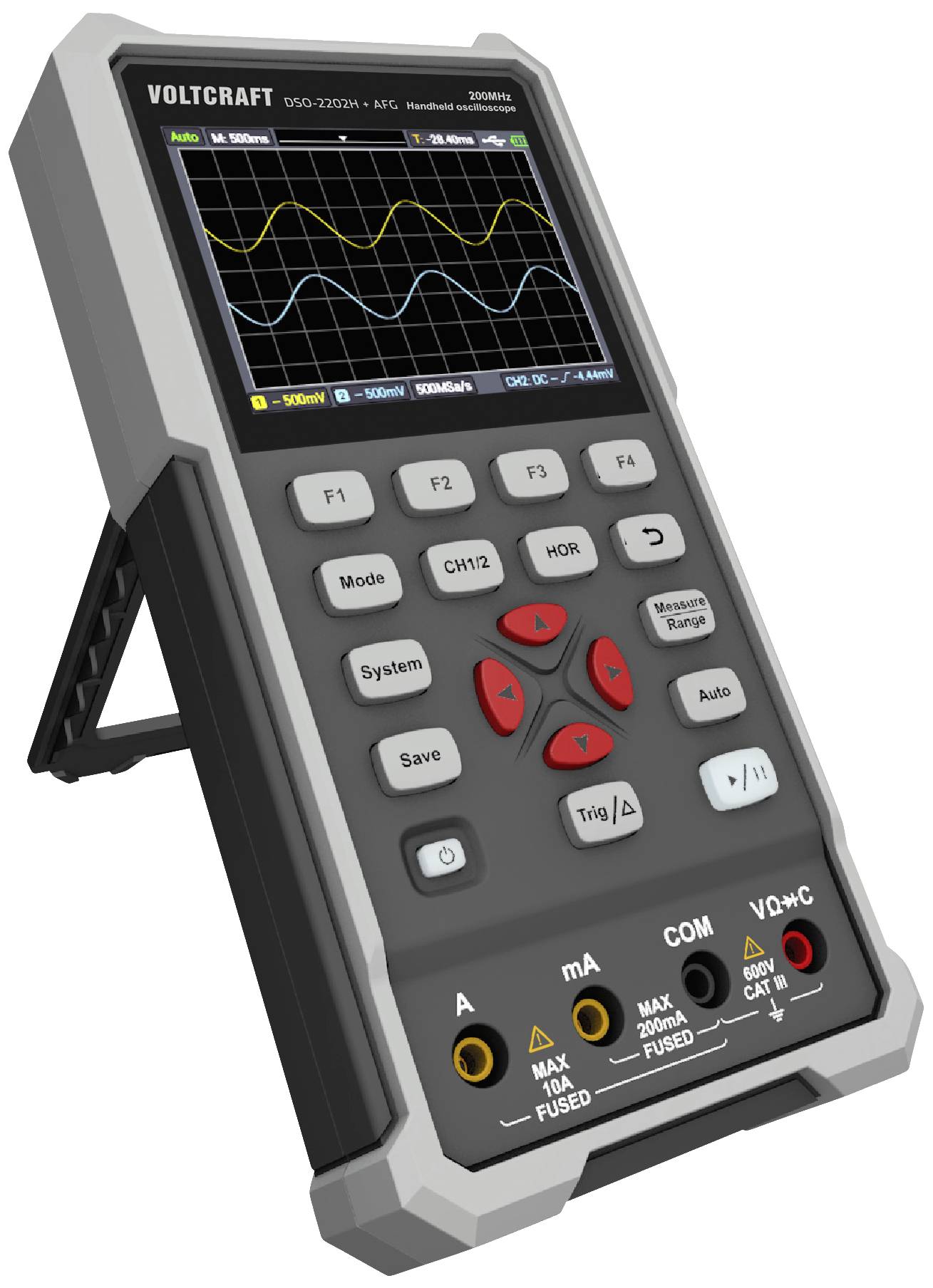

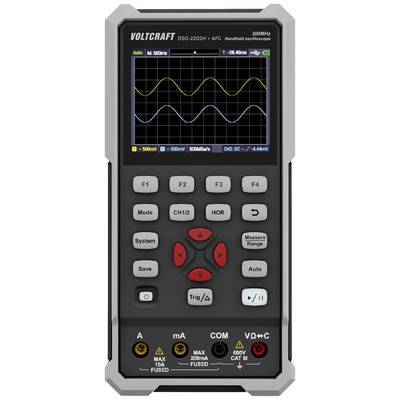

Přenosný ruční osciloskop Voltcraft DSO-2202H; zobrazuje průběh signálu na displeji; tlačítka pro nastavení napětí a měřicích rozsahů.

Zadní strana zařízení VOLTCRAFT s technickými údaji a bezpečnostními pokyny na štítku.

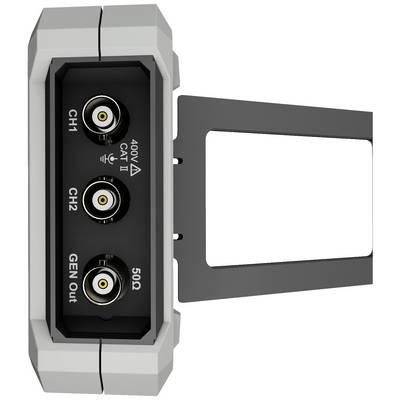

Černá stránka zařízení se třemi vstupy: 'CH1', 'CH2' a 'GEN Out', s označením '400V CAT II'.

Zadní pohled elektronického zařízení se třemi konektory: CH1, CH2 a GEN Out, označenými 400V CAT II a 50Ω.

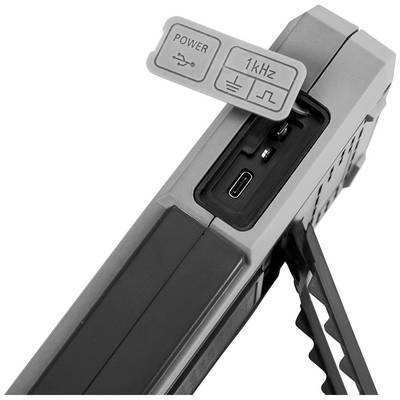

Stolní multimetr s odnímatelným krytem, který zobrazuje tlačítka 'POWER' a '1kHz'; má také USB a jacky.

Obrázek zobrazuje zadní část přenosného zařízení s otevřeným prostorem pro baterie. Jsou viditelné dvě zelené baterie.

Ruční zařízení s displejem zobrazuje dva překrývající se průběhy vln v různých barvách. Na spodní straně má několik tlačítek a přípojek.

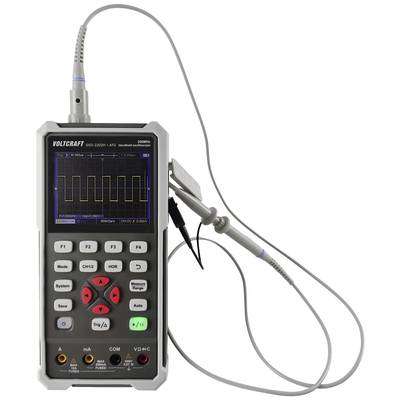

Přenosný osciloskop měří elektrické signály. Displej zobrazuje obdélníkový průběh vlny. Přístroj je vybaven různými funkčními tlačítky.

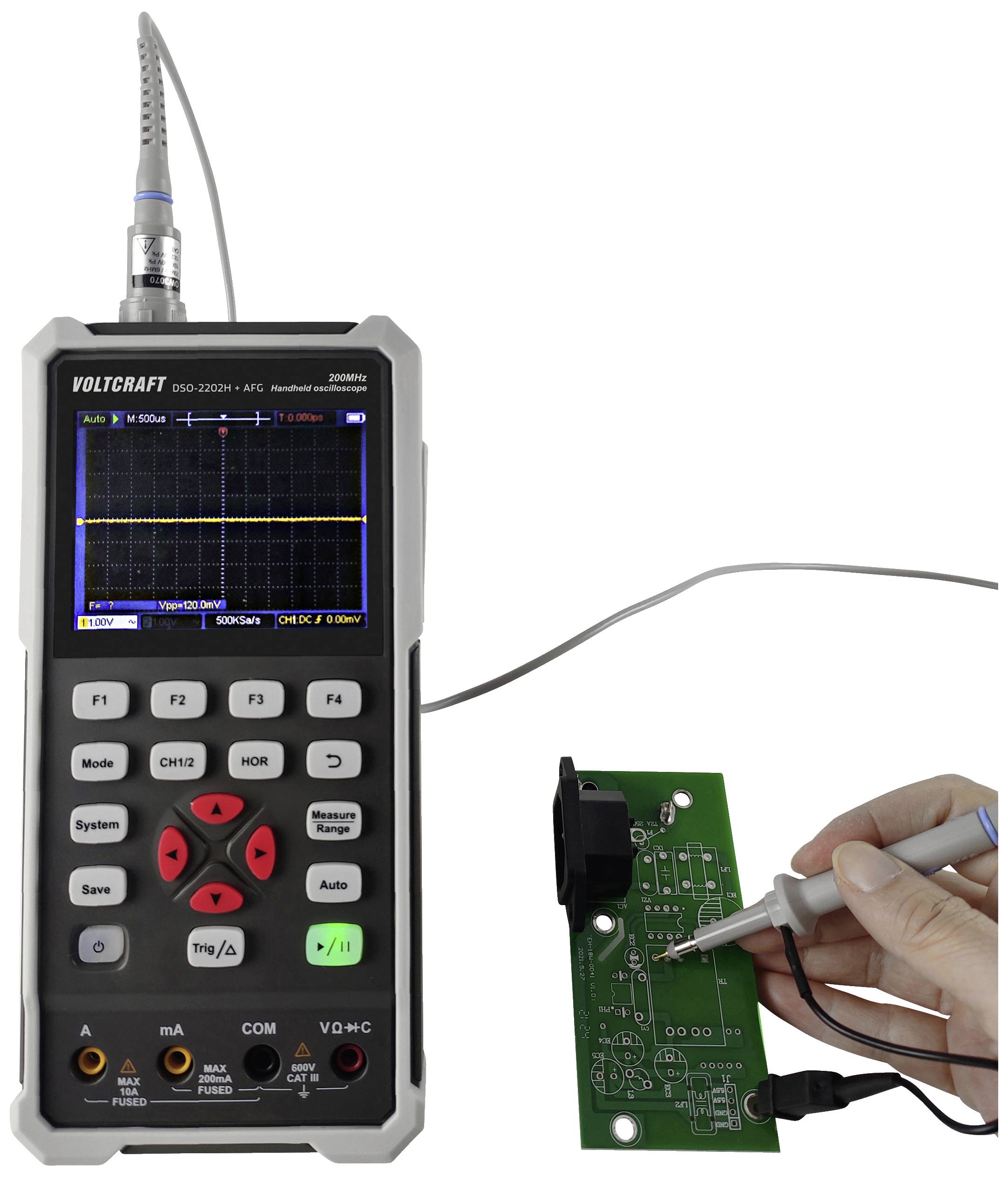

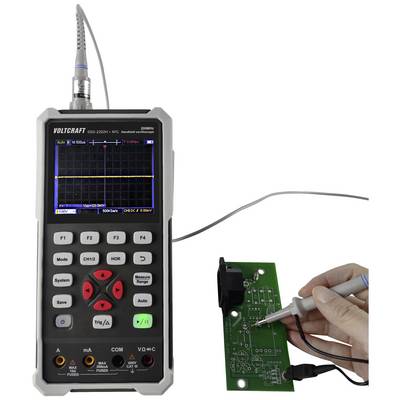

Ruční osciloskop měří napěťové hodnoty na zelené desce plošných spojů. Obrazovka zobrazuje osciloskopický diagram.

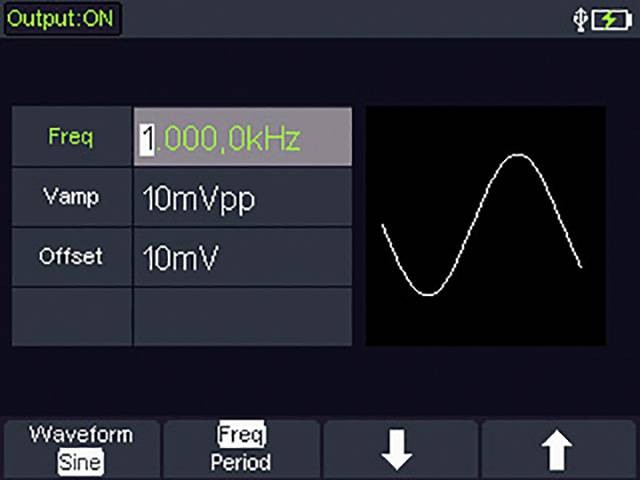

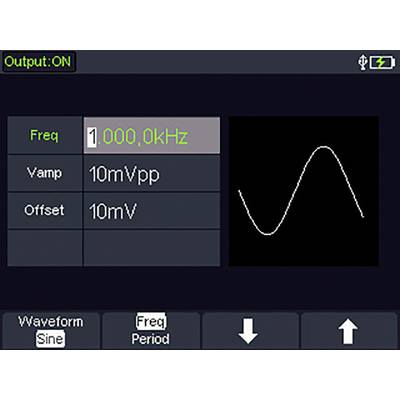

Obraz displeje osciloskopu zobrazující sinusovou vlnu o frekvenci 1000,0 kHz s amplitudou 10Vpp a ofsetem 10mV.

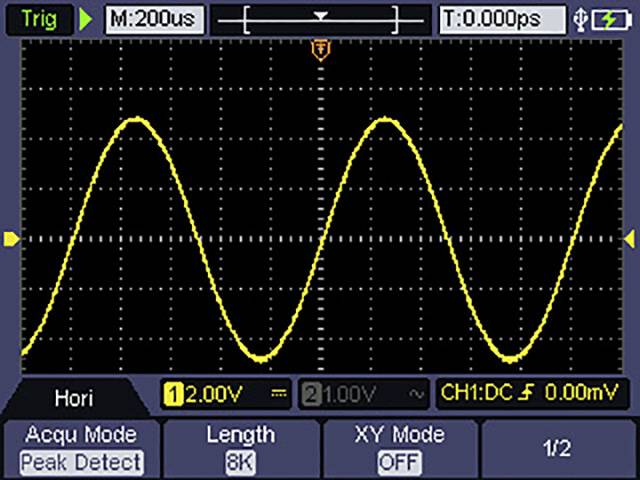

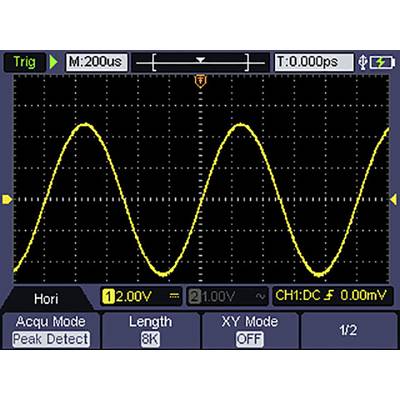

Osciloskopický displej zobrazuje sinusovou vlnu.

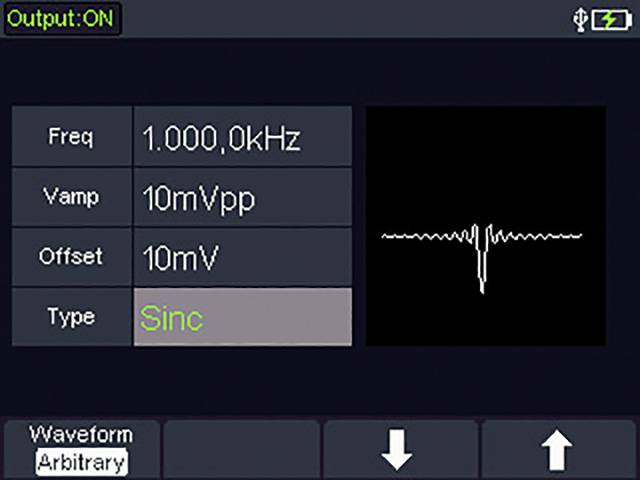

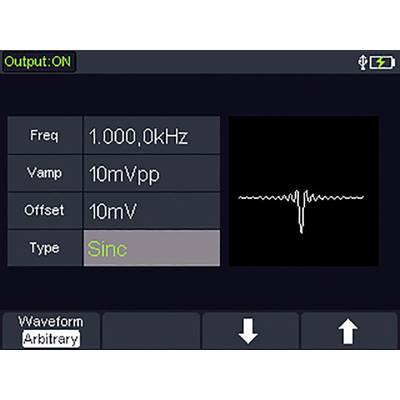

'Výstup: ZAP'. Displej frekvenčního generátoru: Frekv. 1.000,0 kHz, Vamp 10mVšš, Ofset 10mV, Typ 'Sinc'. Grafika obdélníkového průběhu vpravo.

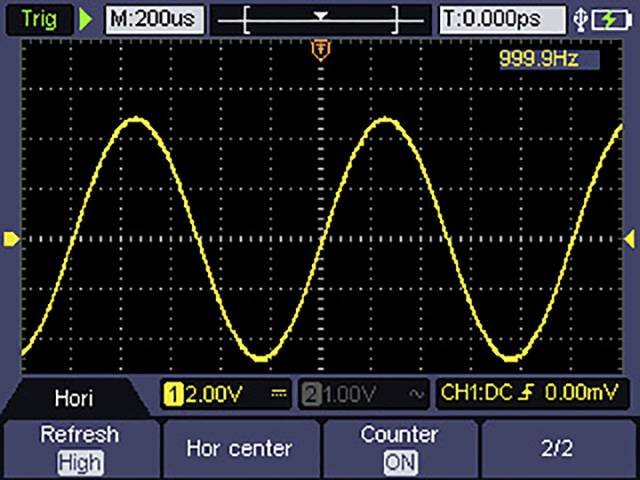

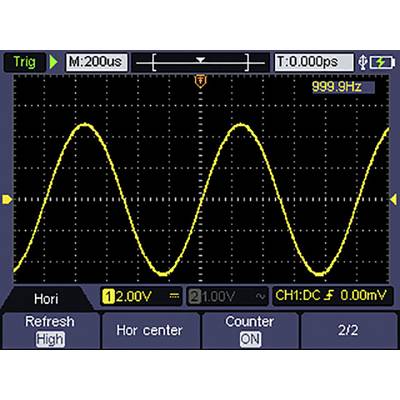

Obrazovka osciloskopu zobrazuje žlutou sinusovou vlnu o frekvenci 999,9 Hz a napětí 12,00 V na kanálu 1.

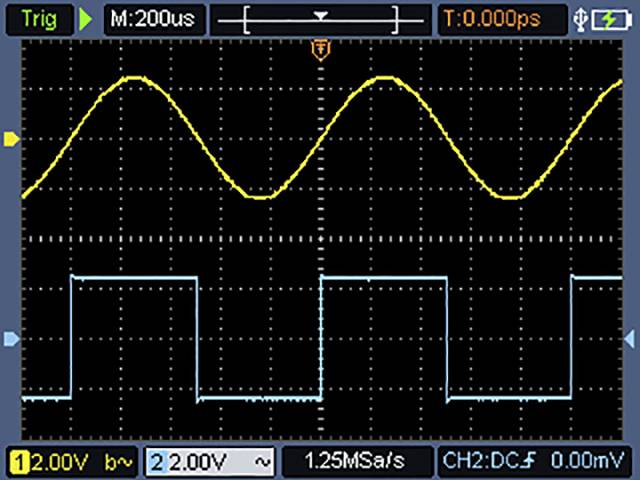

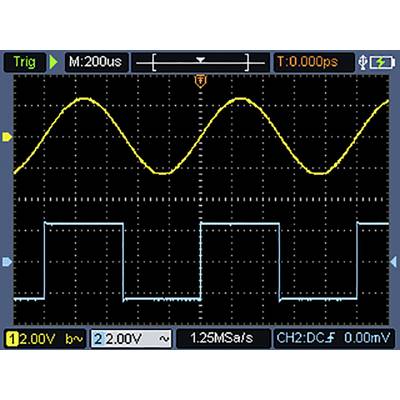

Obrazovka osciloskopu zobrazuje dvě vlnové křivky: horní žlutou sinusovou vlnu a dolní modrou obdélníkovou vlnu. Osy ukazují napětí.

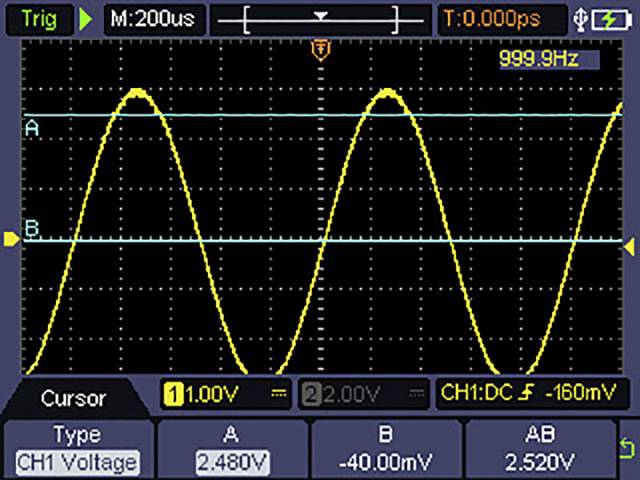

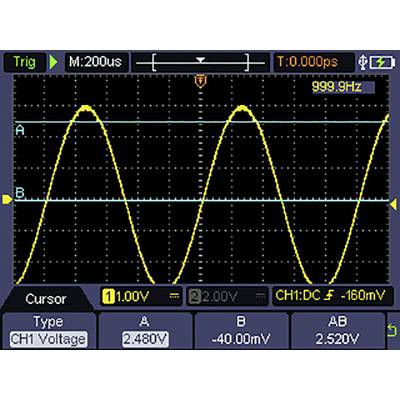

Osciloskop zobrazuje žlutou sinusovou křivku při 999,9 Hz. Naměřené hodnoty: 2,480 V napětí, horizontální a vertikální osy s označeními.

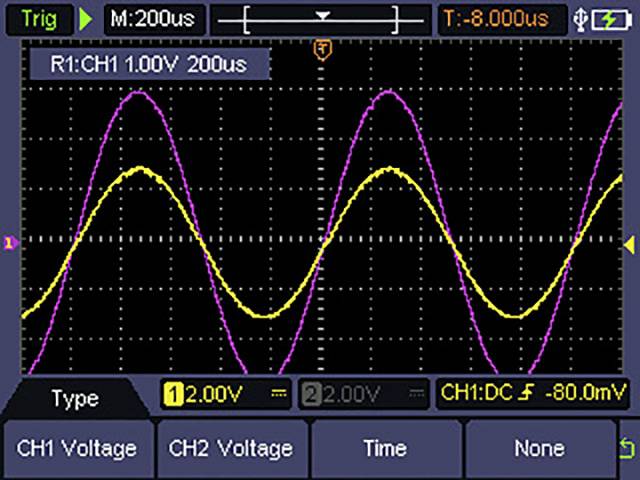

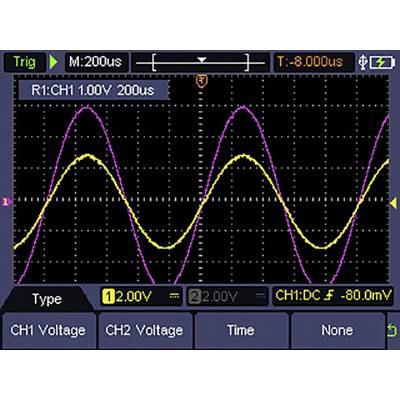

Osciloskop zobrazuje dvě sinusové vlny. Žlutá linie má amplitudu 1,00 V, růžová linie má také amplitudu 1,00 V. Osa Y zobrazuje napětí, osa X zobrazuje čas.

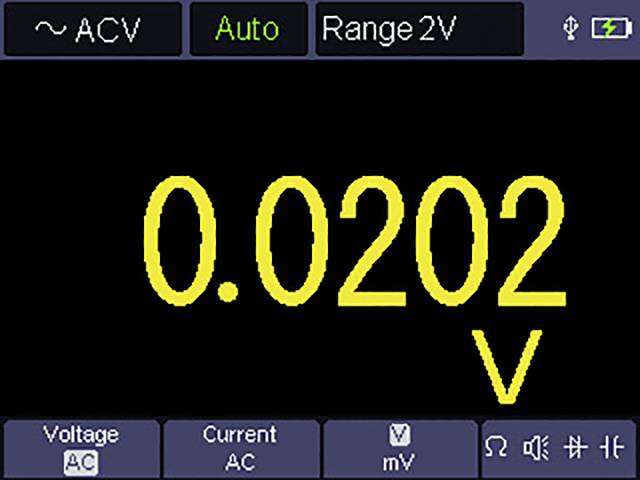

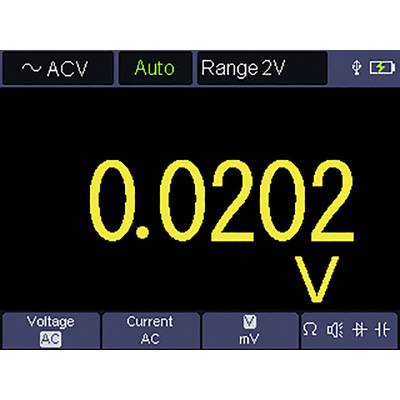

Digitální voltmetr zobrazuje naměřenou hodnotu: 0,0202 V ve střídavém napěťovém rozsahu 2 V. Automatický režim aktivován.

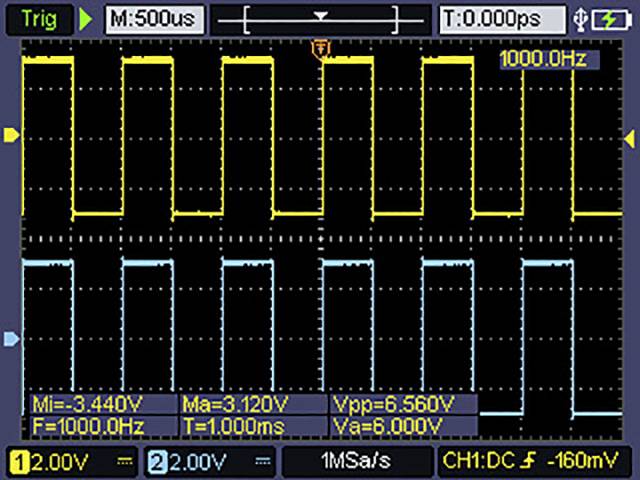

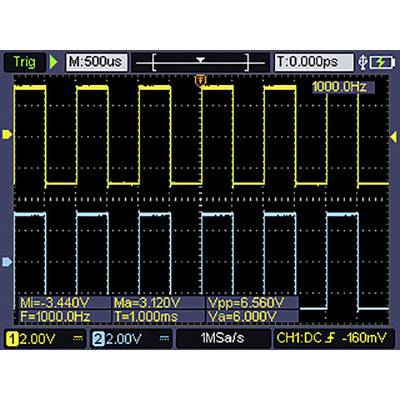

Osciloskopický displej se dvěma průběhy vln. Horní vlna: 1000,0 Hz, dolní průběh. Parametry: Vpp=6,560 V, T=1,000 ms.

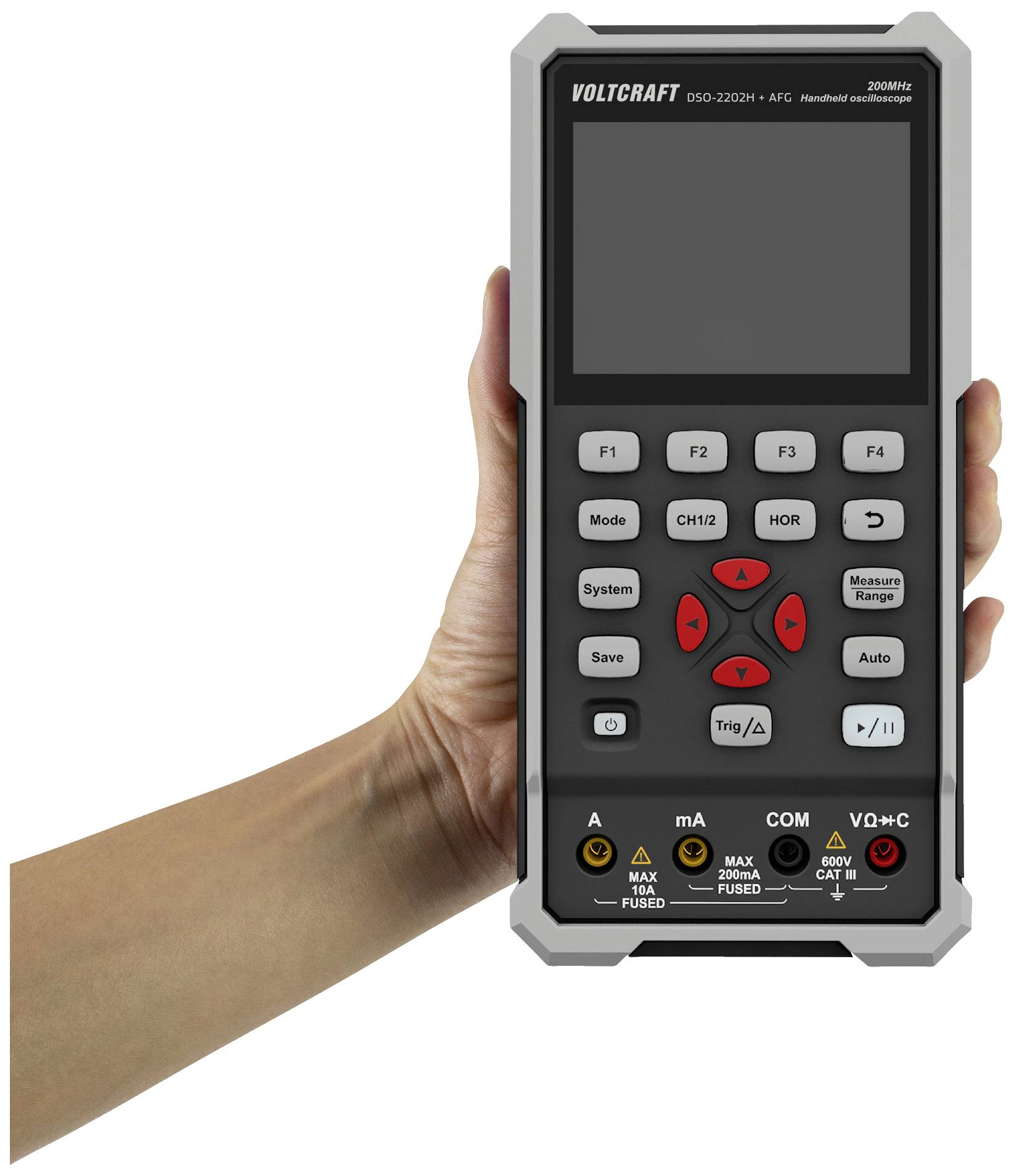

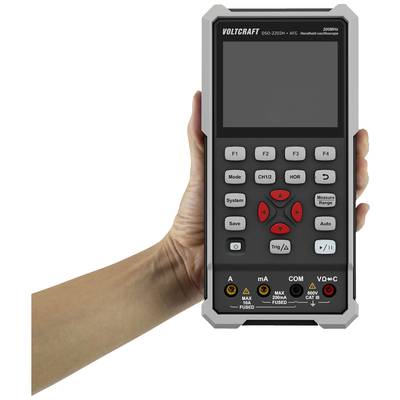

Jedna ruka drží přenosný měřicí přístroj s displejem a klávesnicí, který se používá k měření elektrických proudů.

1/23

Dodatečné informace:

Datasheety: (PDF)

Okamžité doručení: Po 10. 8.

31 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 913,22 Kč / kus)

8 913,22 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

DSO-2202H + AFG digitální osciloskop 3 v 1

3 v 1 - osciloskop, multimetr a generátor vlnových průběhů
Barevný LCD displej 8,89 cm (3.5") (320 x 240 pixelů)
Rozhraní USB typ C®

Technické parametry

Max 10.000 w/s

Kategorie produktu: Ruční osciloskop

Šířka pásma: 200 MHz

Vzorkovací frekvence na kanál: 1 GSa/s

Displej: Barevný LCD displej

Rozlišení: 8 Bit

Velikost obrazovky: 8.89 cm

Vlastnosti osciloskopu: ruční provedení

Časová základna: 2 ns/dílek až 1 000 s/dílek

Počet analogových vstupů: 2

: bez certifikátu

Kategorie měření: CAT II 400 V

Vertikální vychylování: 10 mV/dílek - 10 v/dílek

Vstupní impedance: 1 MΩ±2%, parallel dazu 16 pF±10 pF

Vstupní spojení: DC, AC, Ground

Vstupní napětí: 400 v (DC + AC, Peak, 1 MΩ vstupní impedance)

Napájení: USB-C® (ext.), 2x 18650 (int.)

Rozm.: (d x š x v) 198 x 38 x 96 mm

Hmotnost: 0.6 kg

Šířka: 38 mm

V: 96 mm

Délka: 198 mm

Rozhraní: USB zařízení

Hloubka paměti na kanál (Mpts): 8 kpts

Typ: DSO-2202H + AFG

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 2687724 VOLTCRAFT DSO-2202H + AFG Ruční osciloskop 200 MHz, 2kanálový, 1 GSa/s, 8 kpts, 8 Bit, ruční provedení, 1 ks, VC-1343862

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2687724 VOLTCRAFT DSO-2202H + AFG Ruční osciloskop 200 MHz, 2kanálový, 1 GSa/s, 8 kpts, 8 Bit, ruční provedení, 1 ks, VC-1343862

Záruční podmínky

Záruční podmínky 2687724 VOLTCRAFT DSO-2202H + AFG Ruční osciloskop 200 MHz, 2kanálový, 1 GSa/s, 8 kpts, 8 Bit, ruční provedení, 1 ks, VC-1343862

Ke stažení

Ke stažení 2687724 VOLTCRAFT DSO-2202H + AFG Ruční osciloskop 200 MHz, 2kanálový, 1 GSa/s, 8 kpts, 8 Bit, ruční provedení, 1 ks, VC-1343862

Popis

VOLTCRAFT DSO-2202H + AFG digitální osciloskop 3 v 1 nadchne šířkou pásma 200 MHz, 2 kanály a barevným LCD displejem 8,89 cm. Maximální vzorkovací frekvence činí 1 GS/s, kapacita záznamu 8 K. digitální osciloskop Voltcraft VOLTCRAFT pracuje s vertikálním rozlišením 8 bit. USB konektor slouží současně k ukládání dat.
