VOLTCRAFT FG-1602 Arbitrární generátor funkcí 1 µHz - 60 MHz 2kanálový arbitrární

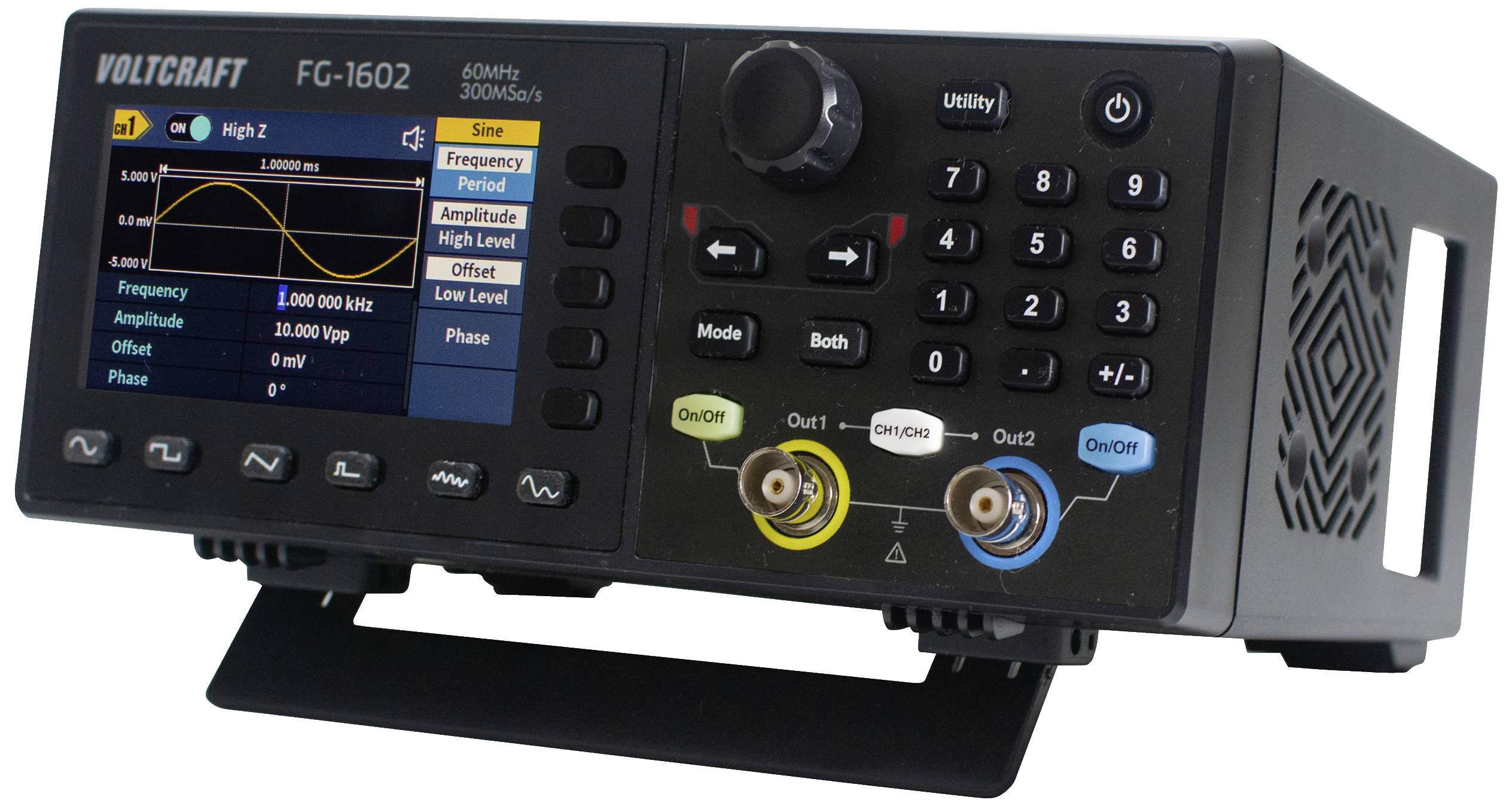

Generátor funkcí s displejem zobrazuje frekvenční křivku. Jsou viditelné ovládací prvky pro frekvenci, amplitudu a ofset.

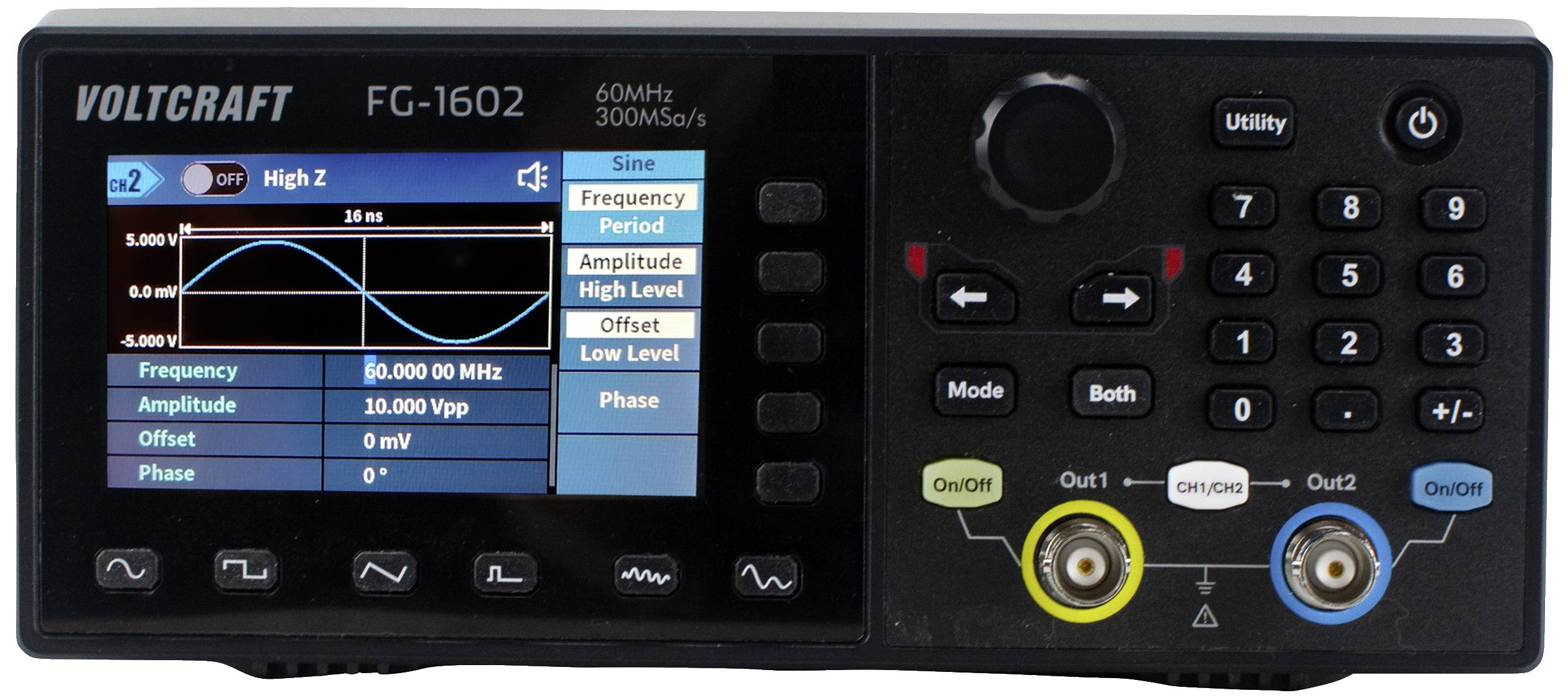

Generátor funkcí s displejem zobrazuje sinusovou vlnu. Ovládací tlačítka a otočný ovladač, včetně hodnot frekvence a amplitudy.

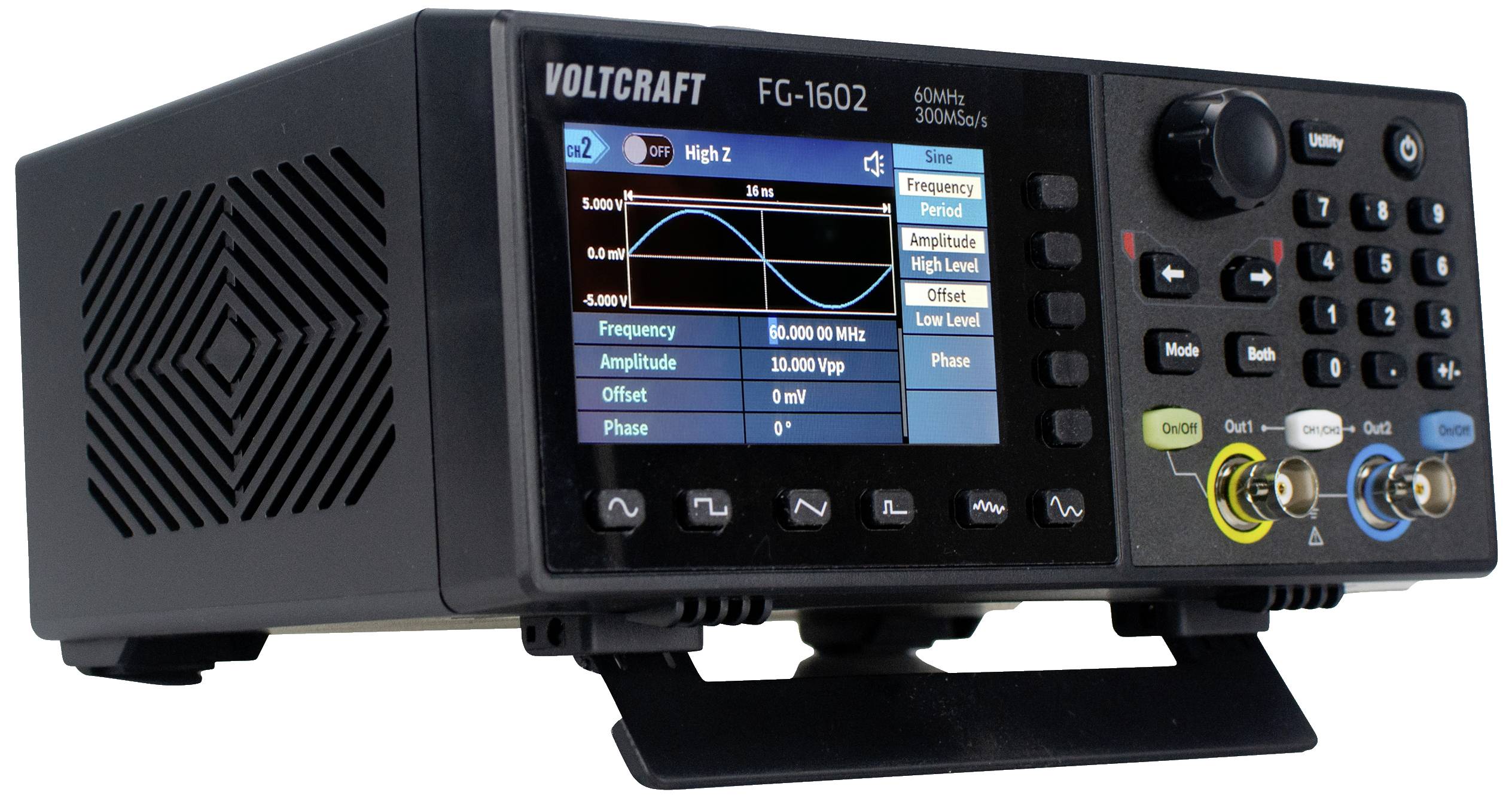

Generátor funkcí Voltcraft FG-1602 s displejem pro řízení frekvence a napětí, ovládacími tlačítky a konektory.

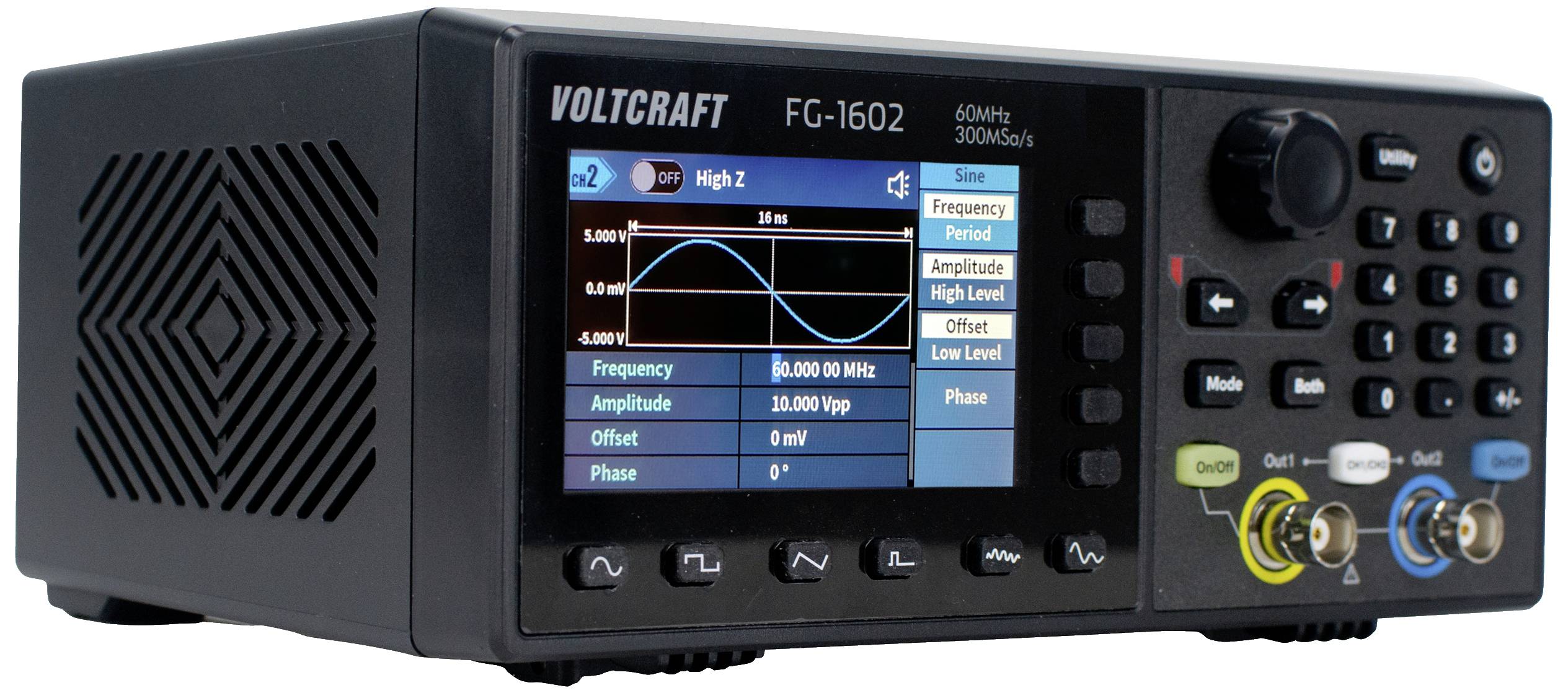

Generátor frekvence s digitálním displejem, zobrazující sinusovou vlnu a nastavení jako frekvence, amplituda a fáze.

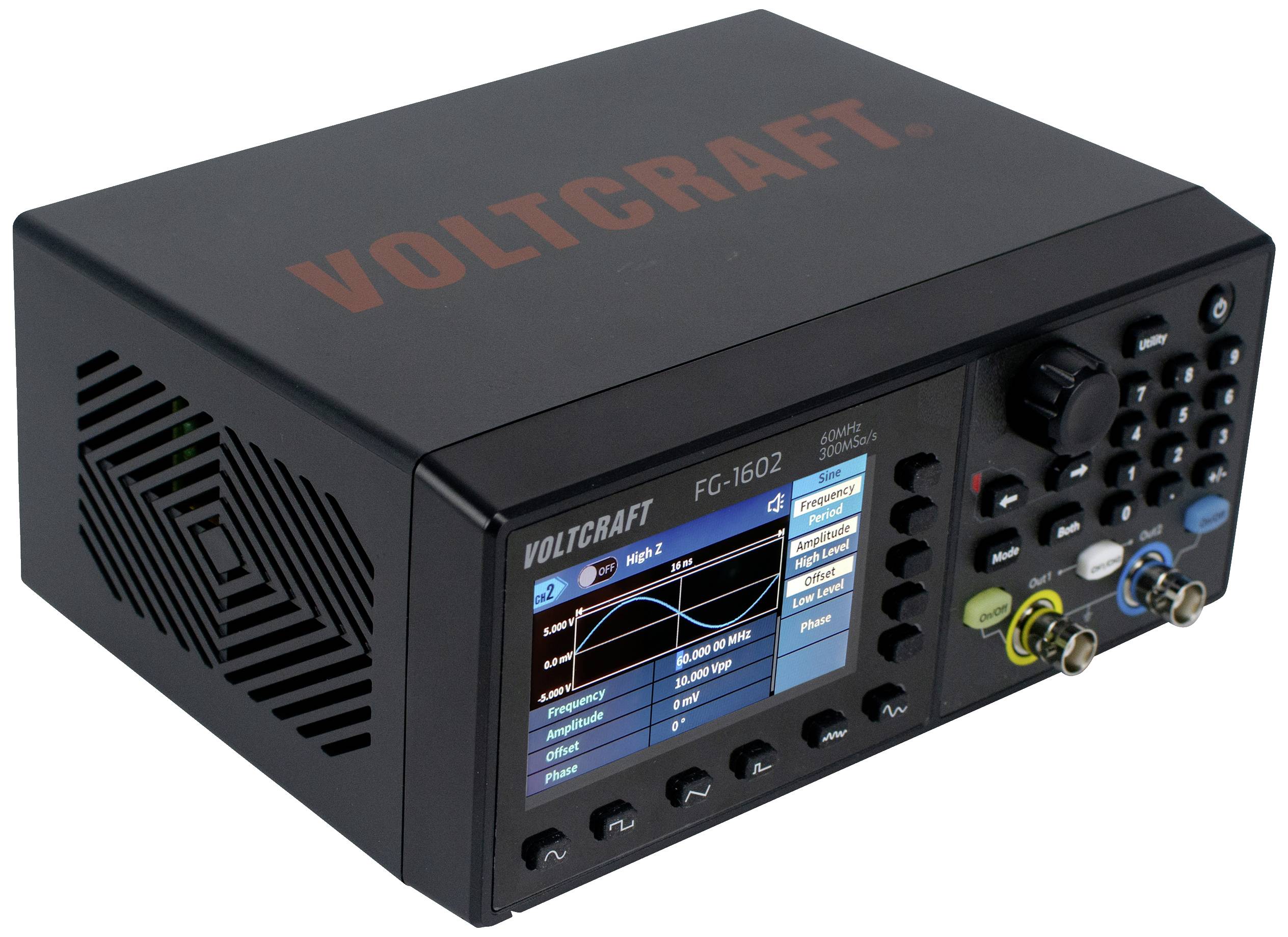

Elektronický měřicí přístroj značky Voltcraft, model FG-1602. Má digitální displej, výklopný přepínač a ovládací tlačítka na přední straně.

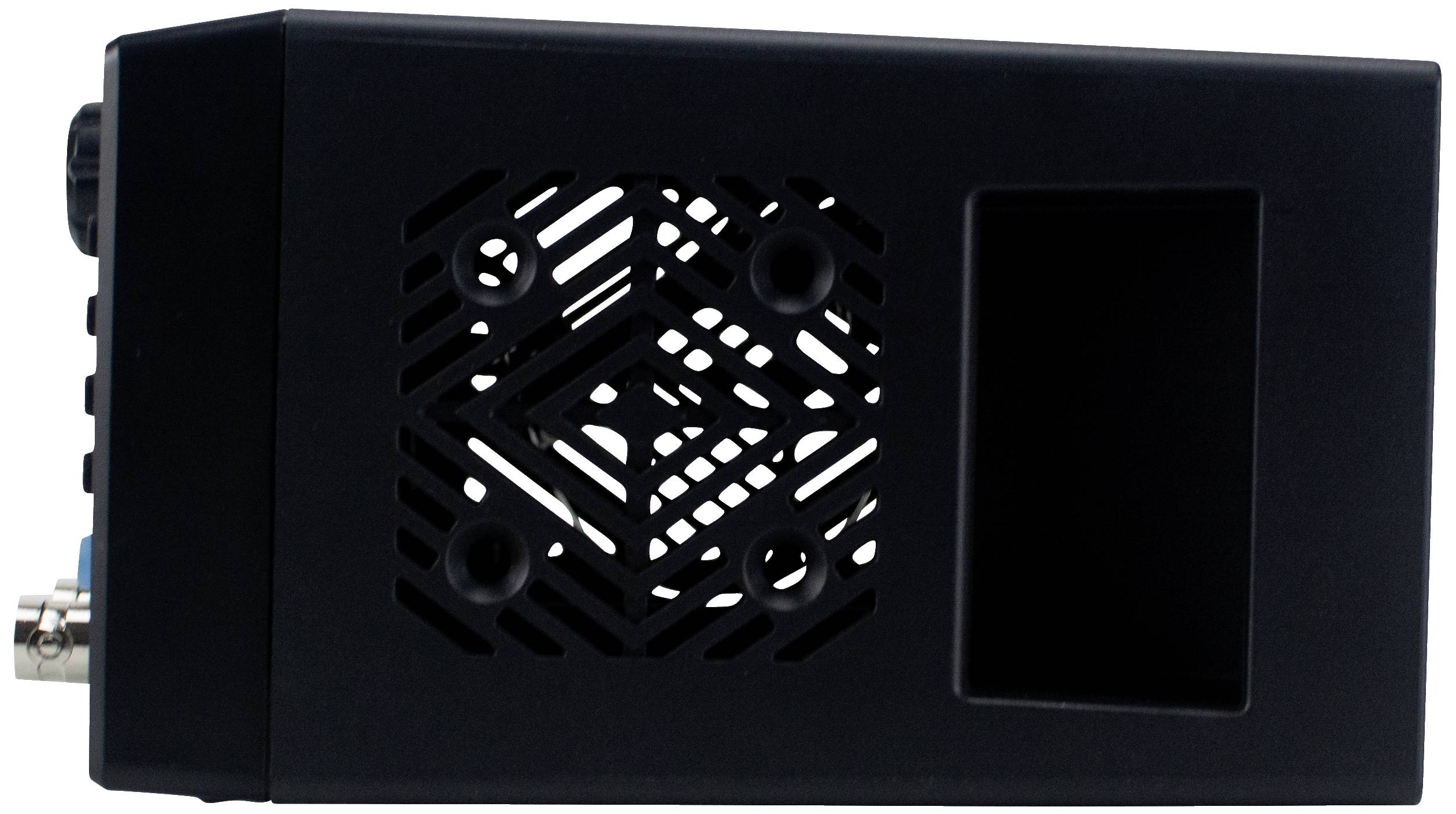

Černé elektronické zařízení obdélníkového tvaru s větracími otvory a přípojkami.

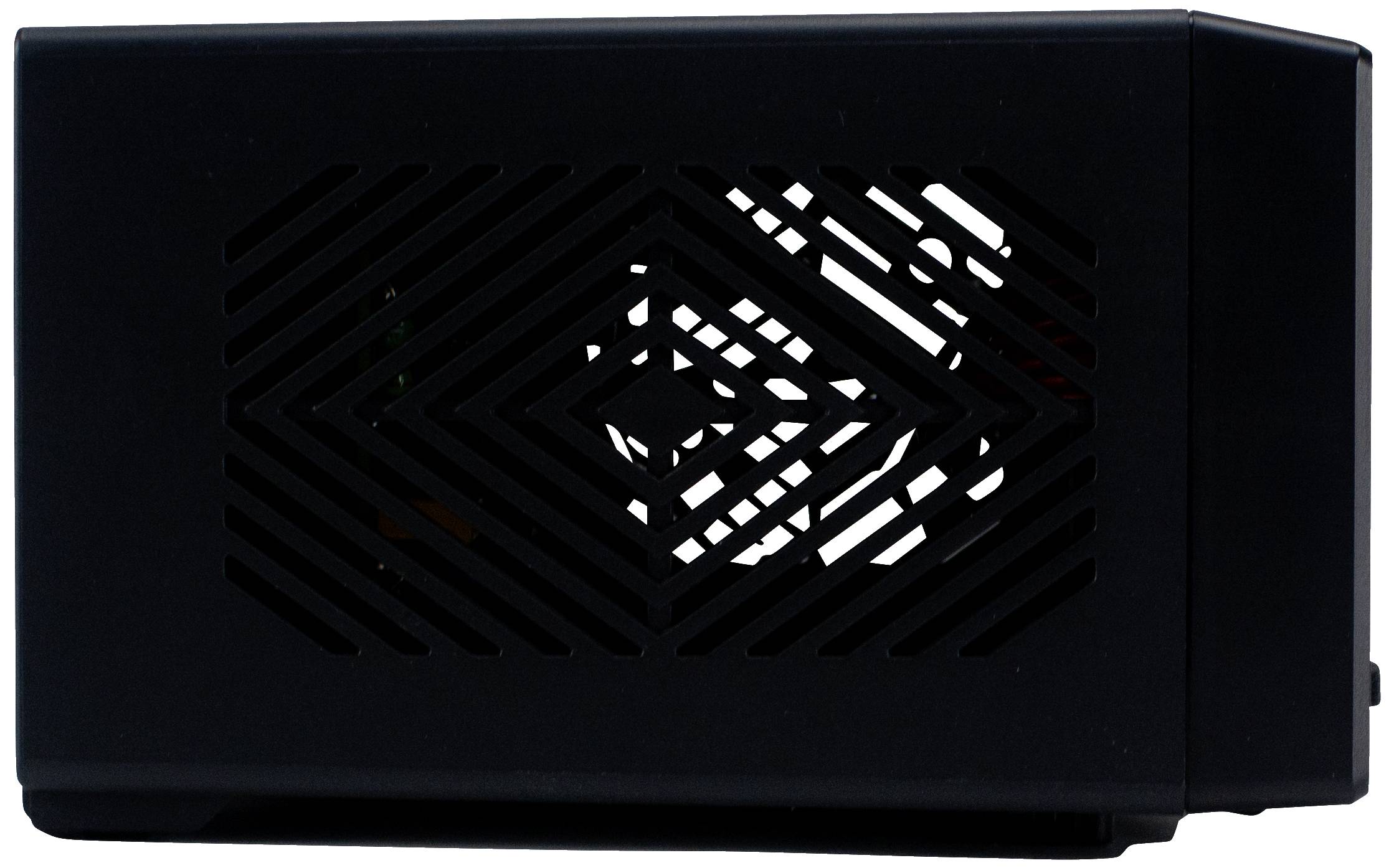

Černá, obdélníková počítačová skříň s geometrickými větracími otvory na straně.

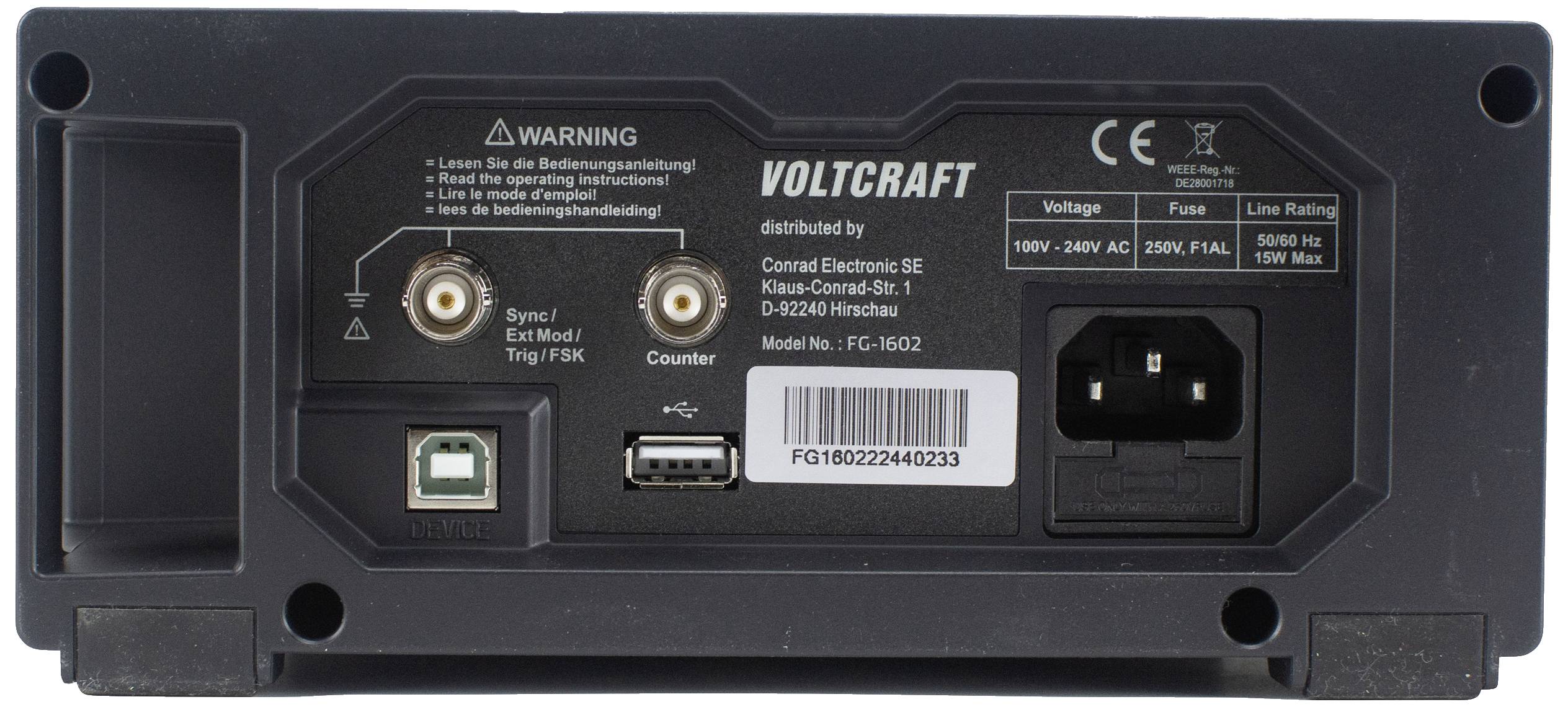

Pohled zezadu na zařízení Voltcraft s různými přípojkami a síťovou zástrčkou AC. Obsahuje bezpečnostní upozornění a číslo modelu.

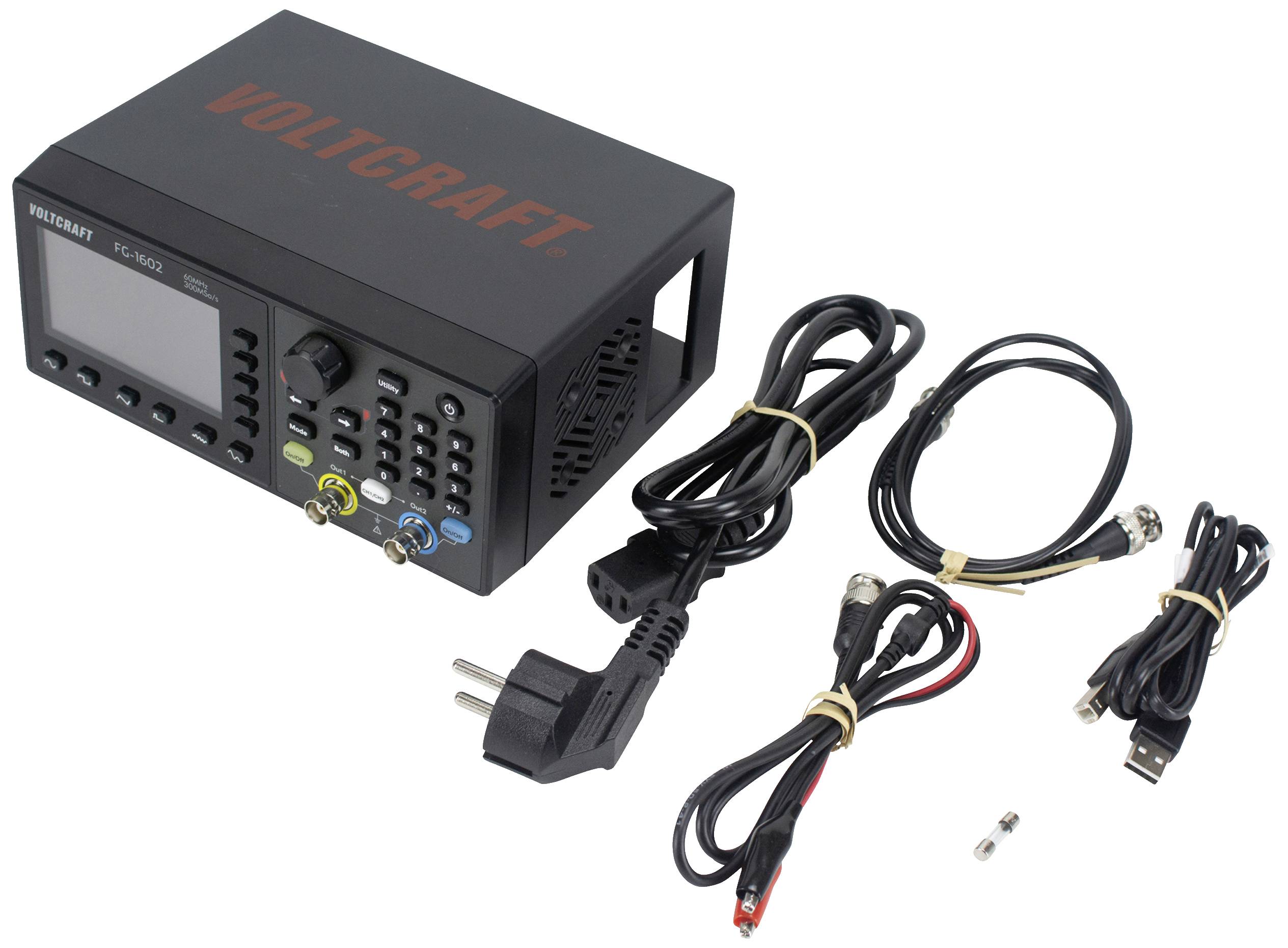

Elektronická univerzální řídicí jednotka s displejem, obklopená různými připojovacími kabely a adaptérovou zástrčkou.

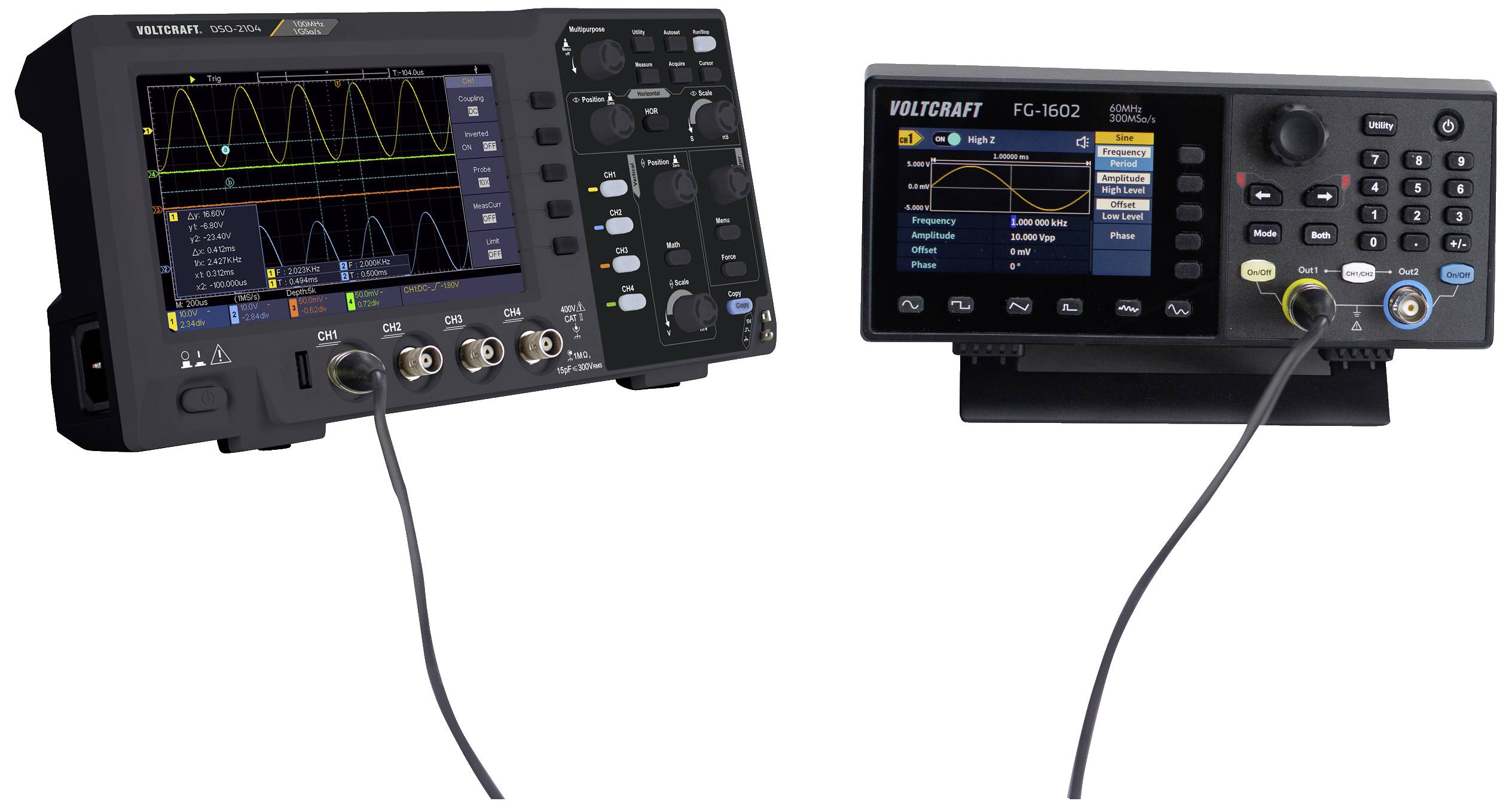

Dva elektronické přístroje s obrazovkami a několika tlačítky. Vlevo osciloskop s průběhem vlny, vpravo generátor funkcí.

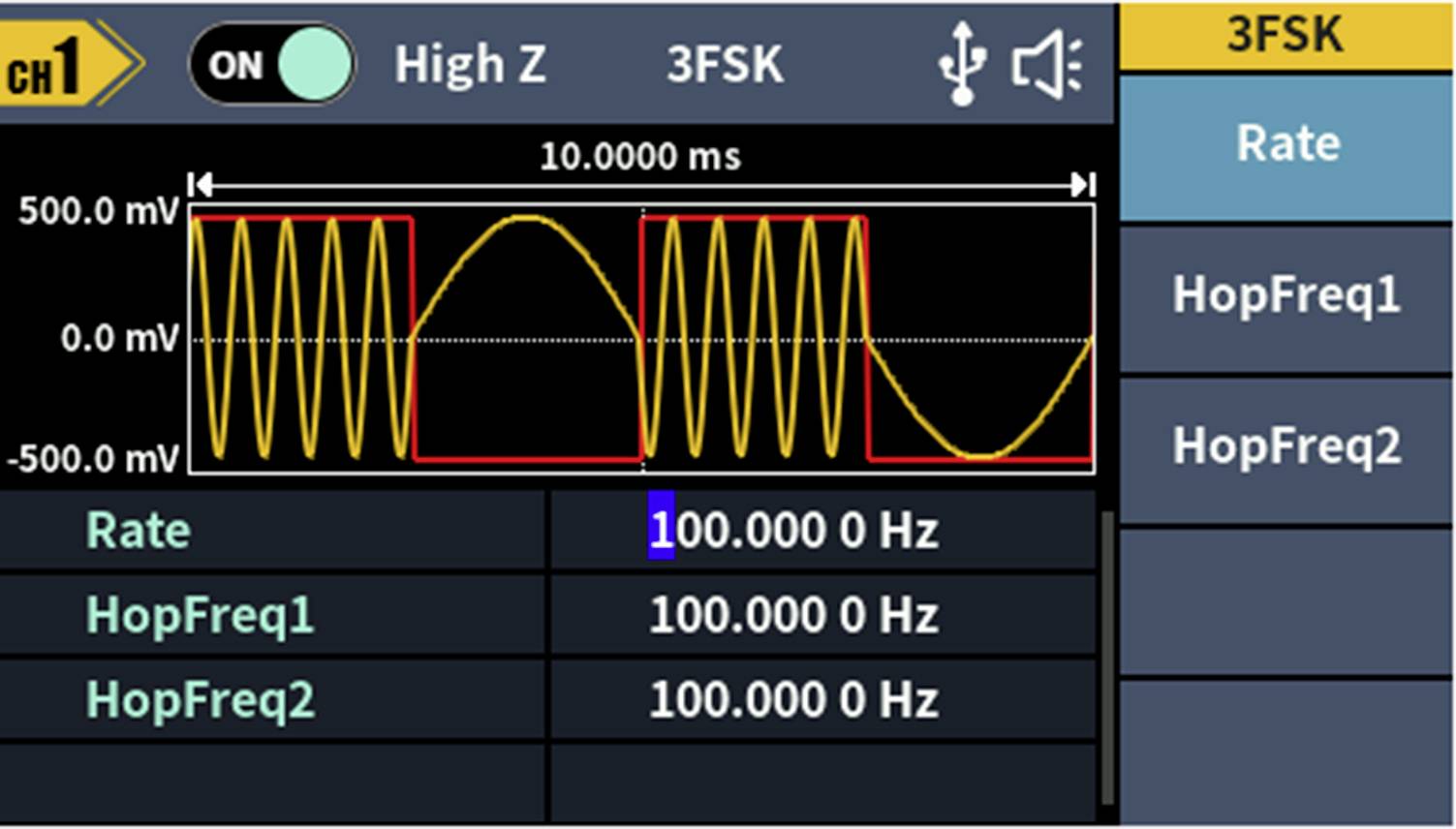

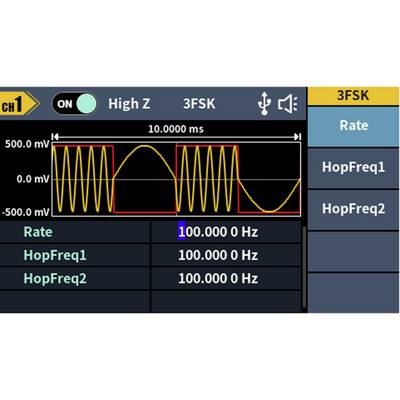

Osciloskopický displej zobrazuje 3FSK modulaci se žlutou vlnovou formou a červenými značkami. Frekvence: Rychlost 100 Hz, HopFreq1/2: 100 Hz.

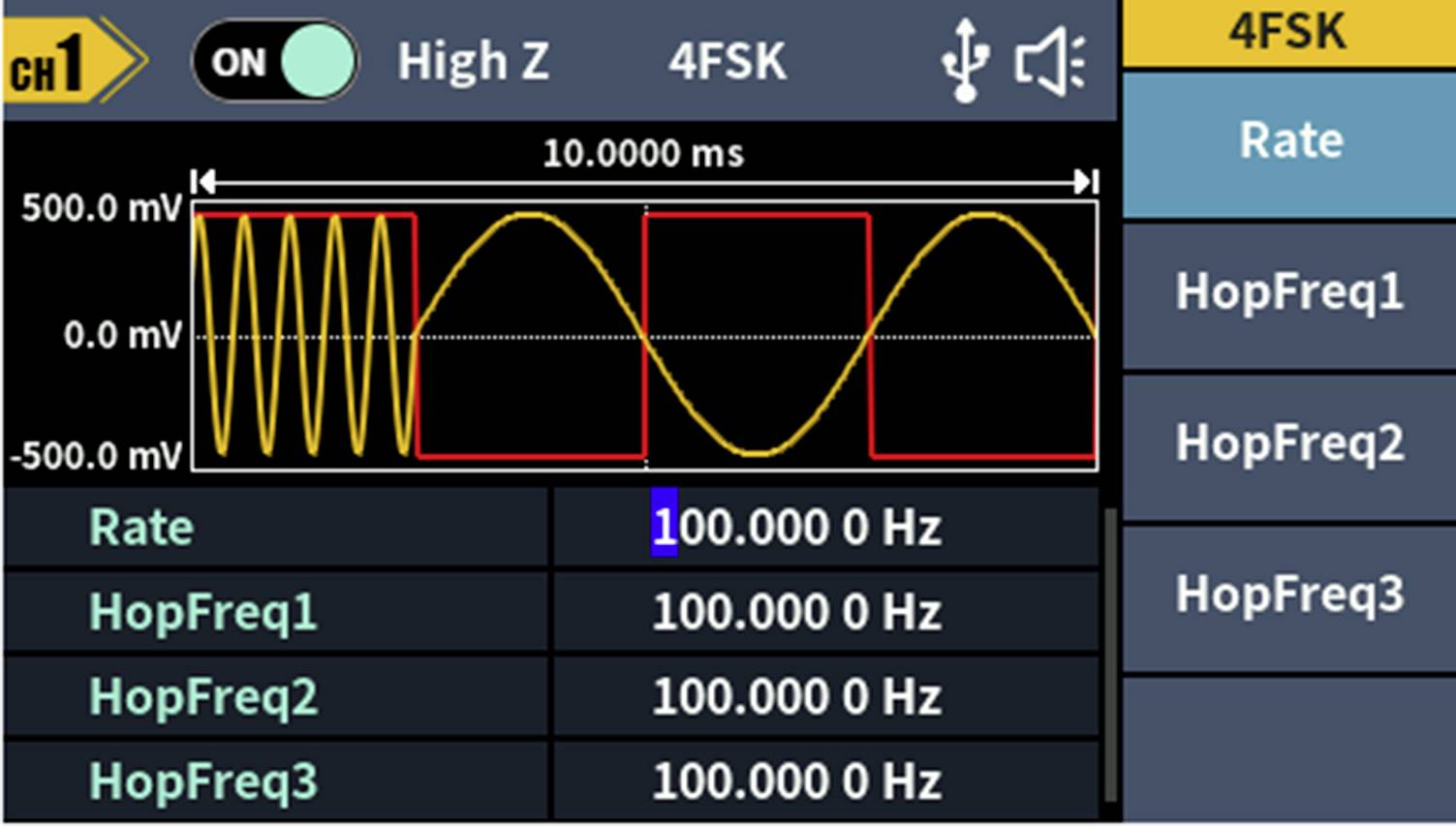

'4FSK-modulace na osciloskopu. Obrazovka zobrazuje průběhy vln a nastavení frekvencí: Rate, HopFreq1, HopFreq2, HopFreq3.'

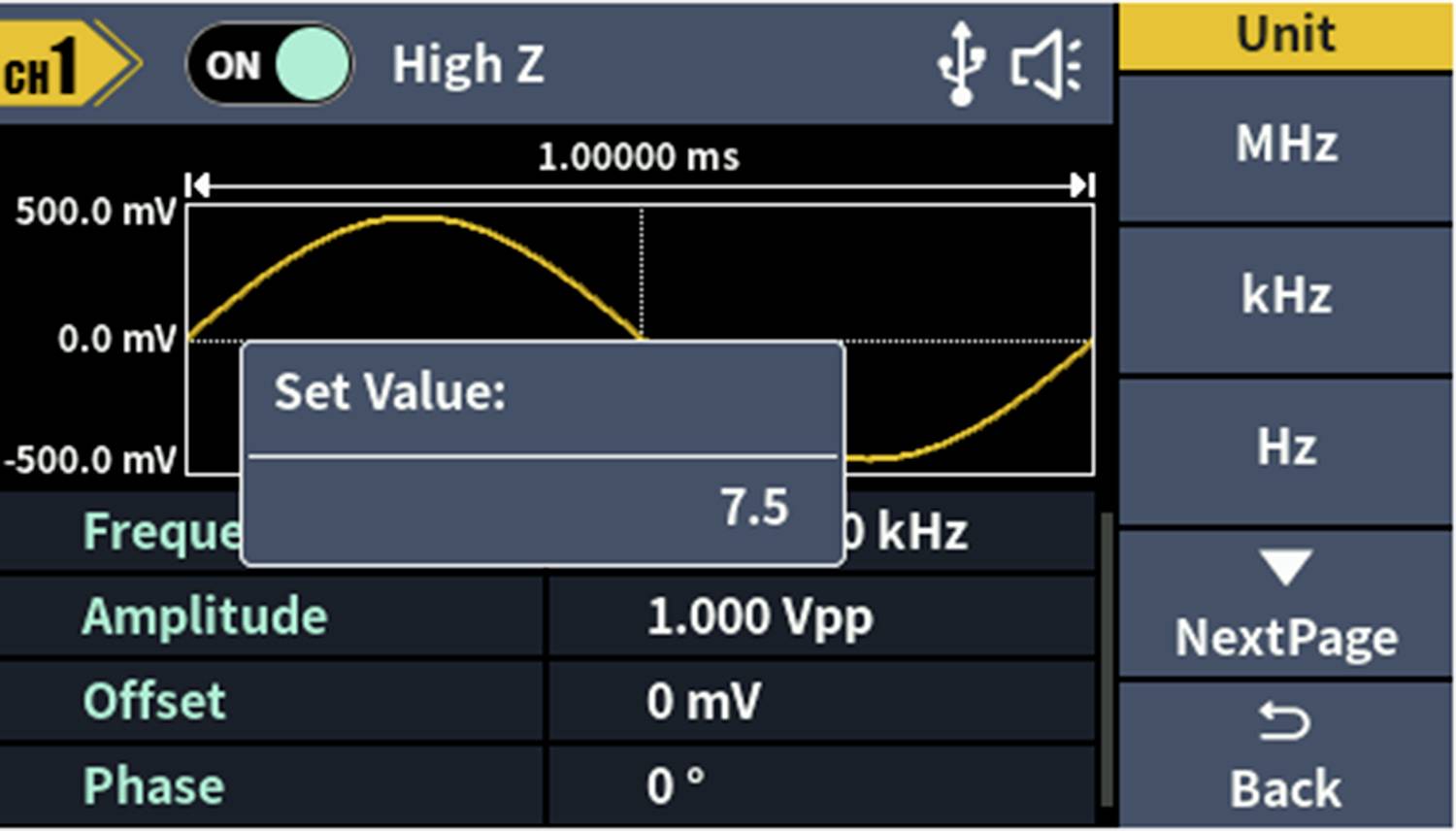

Displej osciloskopu zobrazuje sinusovou vlnu s 1,00000 ms a 500,0 mV. Vstupní pole „Set Value: 7,5". Jednotky: MHz, kHz, Hz.

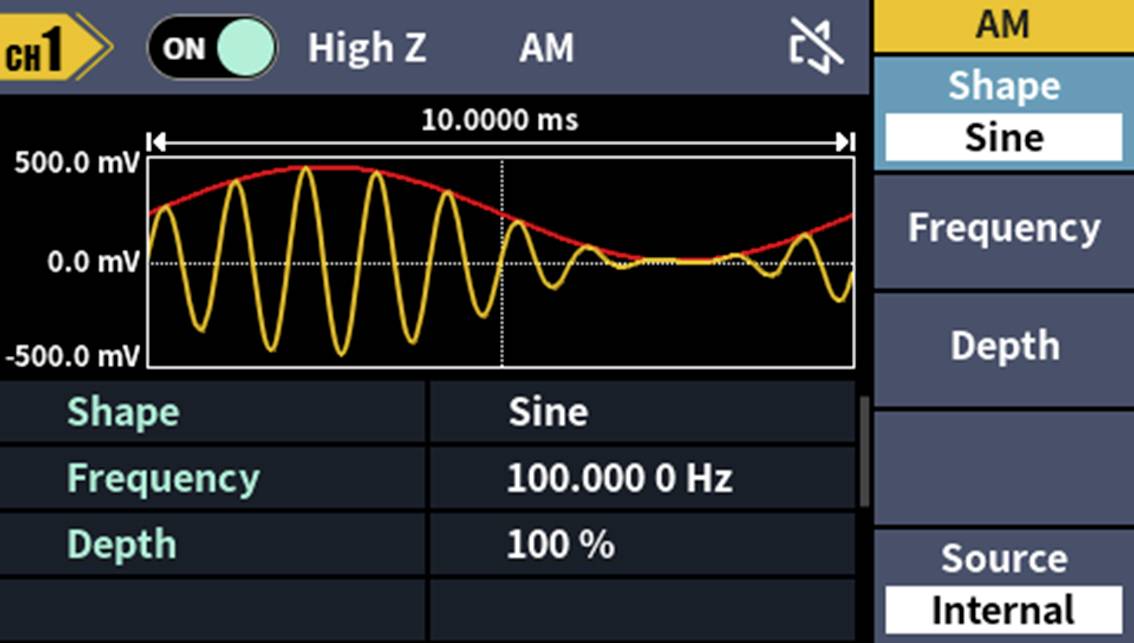

Diagram amplitudové modulace: Žlutá sinusová křivka a červená obálková křivka; parametry jsou tvar 'Sine', frekvence 100.000 Hz, hloubka 100 %.

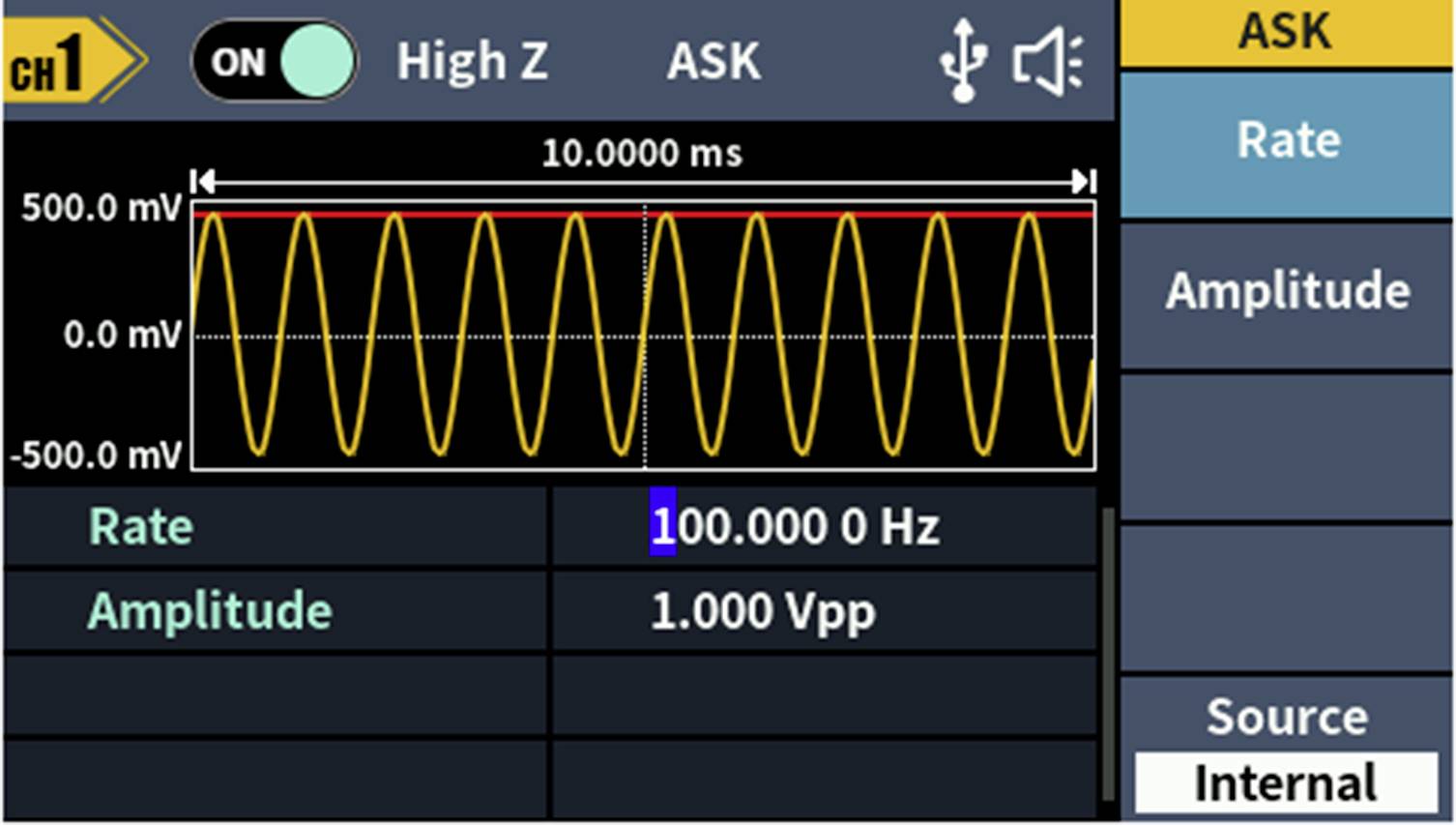

'Obrazovka osciloskopu zobrazuje sinusový napěťový signál s frekvencí 0 Hz a amplitudou 1.000 Vpp. ASK mód je aktivován.'

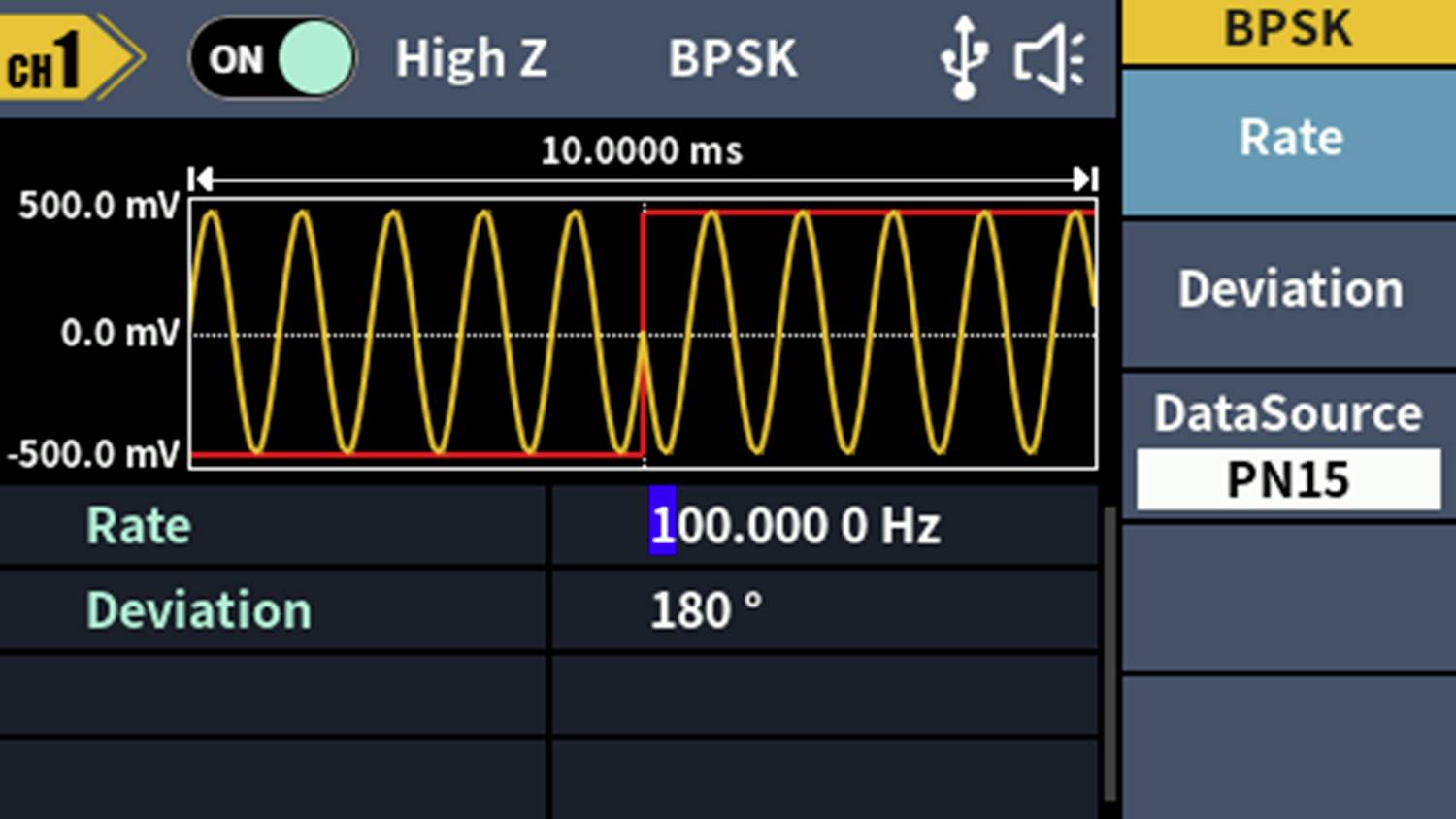

Obrazovka osciloskopu s náhledem průběhu vlny. Žlutá sinusová vlna mezi -500,0 a 500,0 mV. BPSK mód, frekvence: 100,0000 Hz.

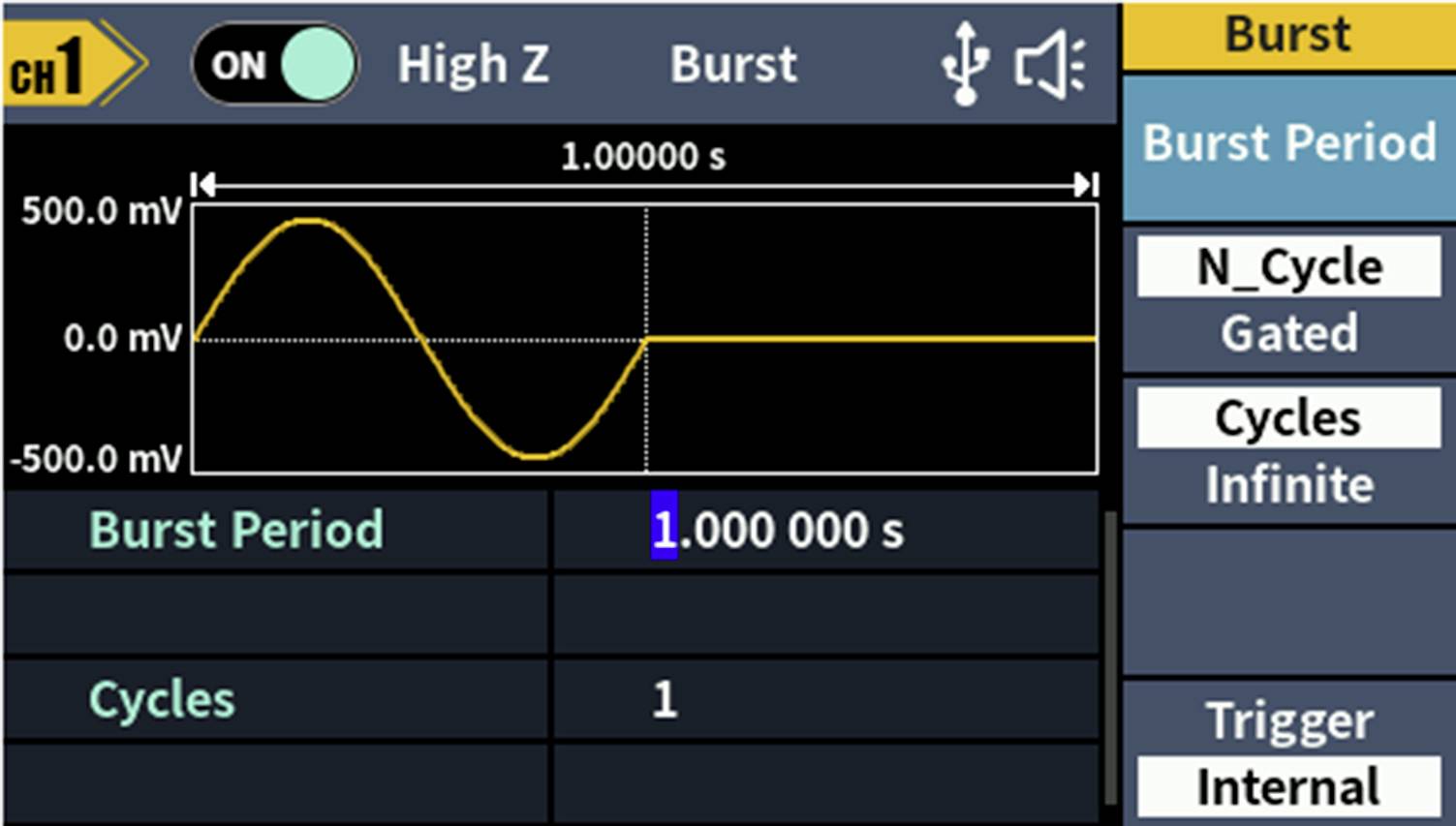

Obrazovka osciloskopu zobrazuje sinusovou vlnu s dobou trvání 1,000000 s a 1 cyklem v burst módu.

'Osciloskopický displej v burst módu: Signál s amplitudou 500 mV a -500 mV, trvání 1,00000 s, N_Cyklus gate, polarita pozitivní.'

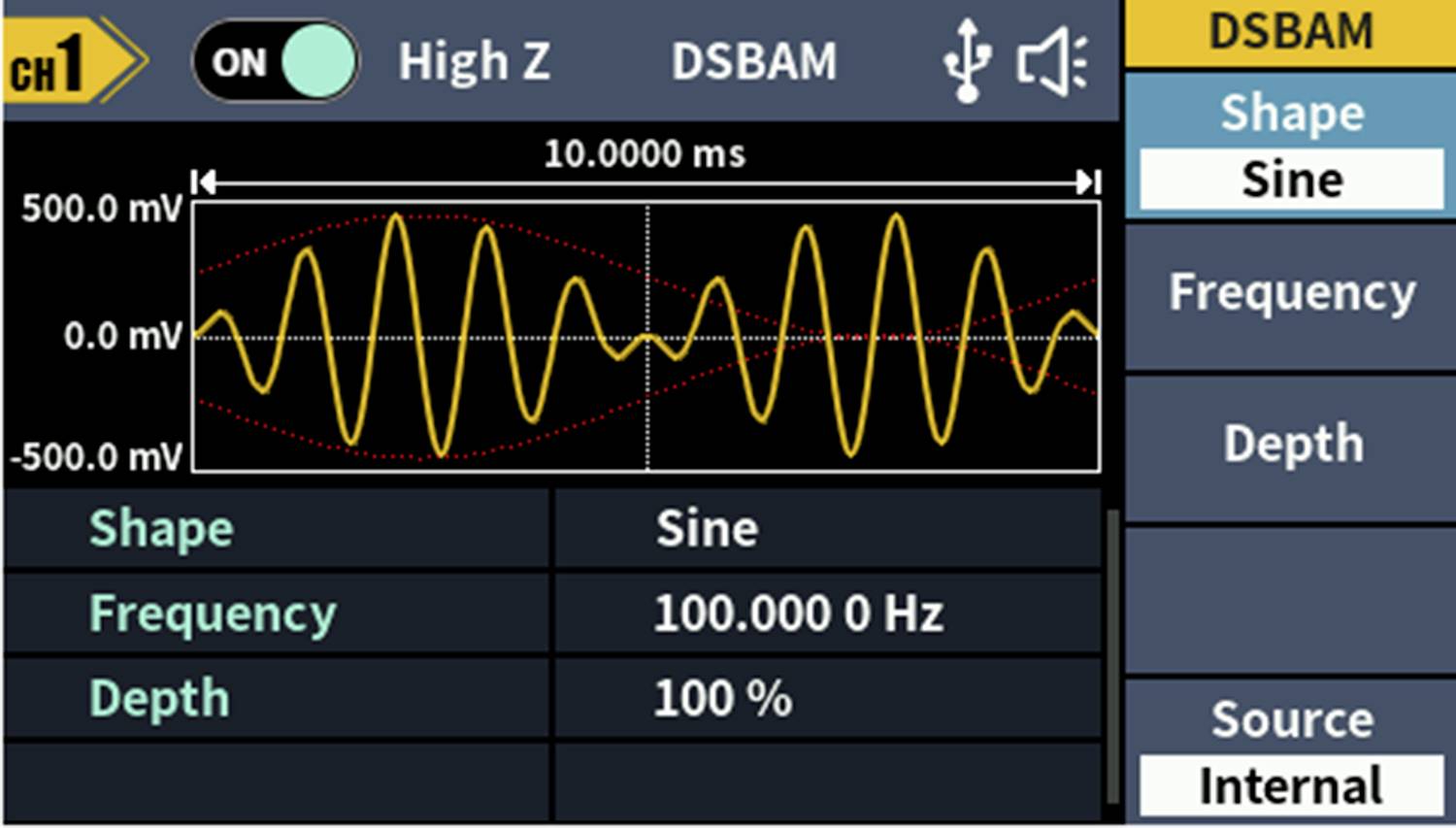

Obrazovka osciloskopu zobrazuje AM vlnu. Hlavní tvar: Sinusový; Frekvence: 100 Hz; Hloubka: 100 %; Zdroj: Interní.

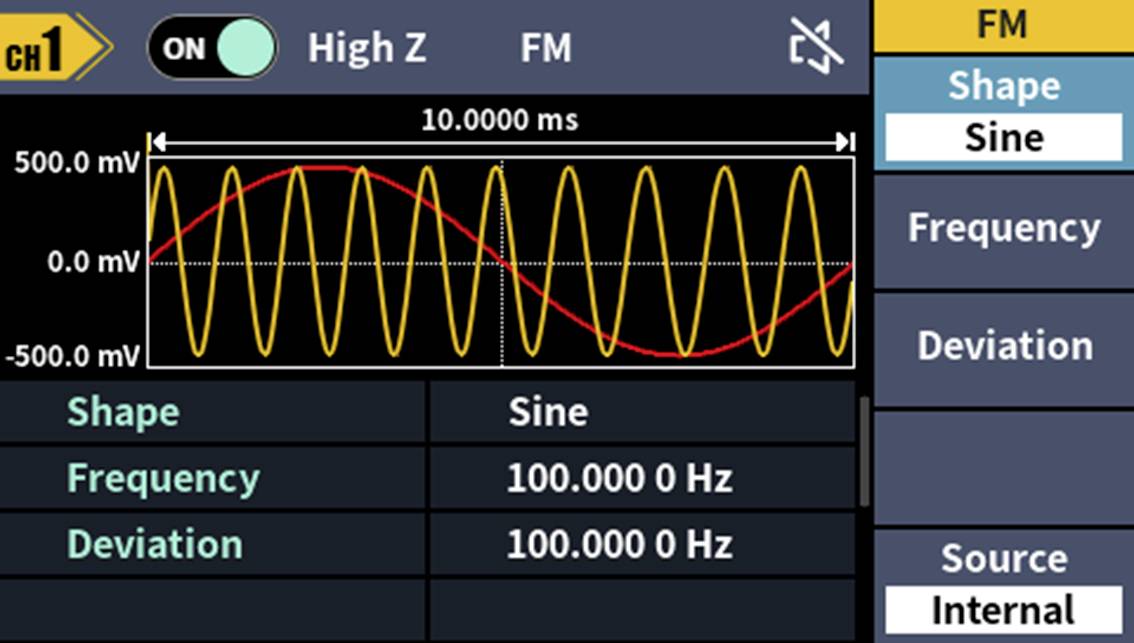

Osciloskopický displej zobrazuje žlutou sinusovou vlnu a červenou čáru. Nastavení: 'Tvar: Sinus', 'Frekvence: 100 000 Hz'.

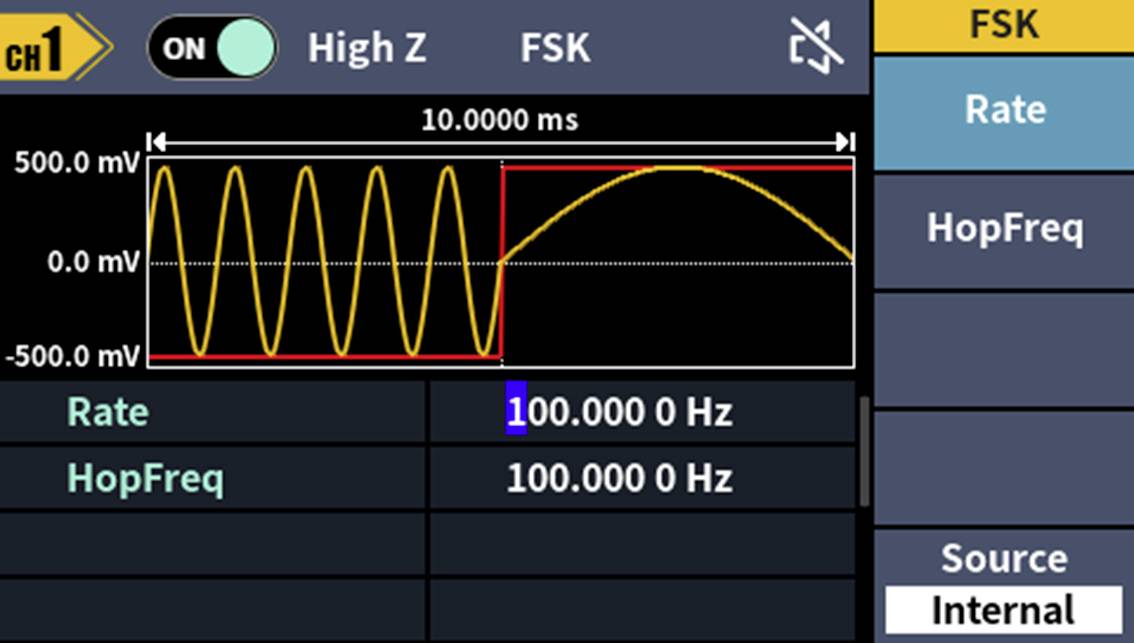

Diagram osciloskopu zobrazuje FSK signál se žlutou vlnovou formou. Nahoře: 'High Z', 'FSK'. Hodnoty: 'Rate' 100 000 Hz, 'HopFreq' 100 000 Hz.

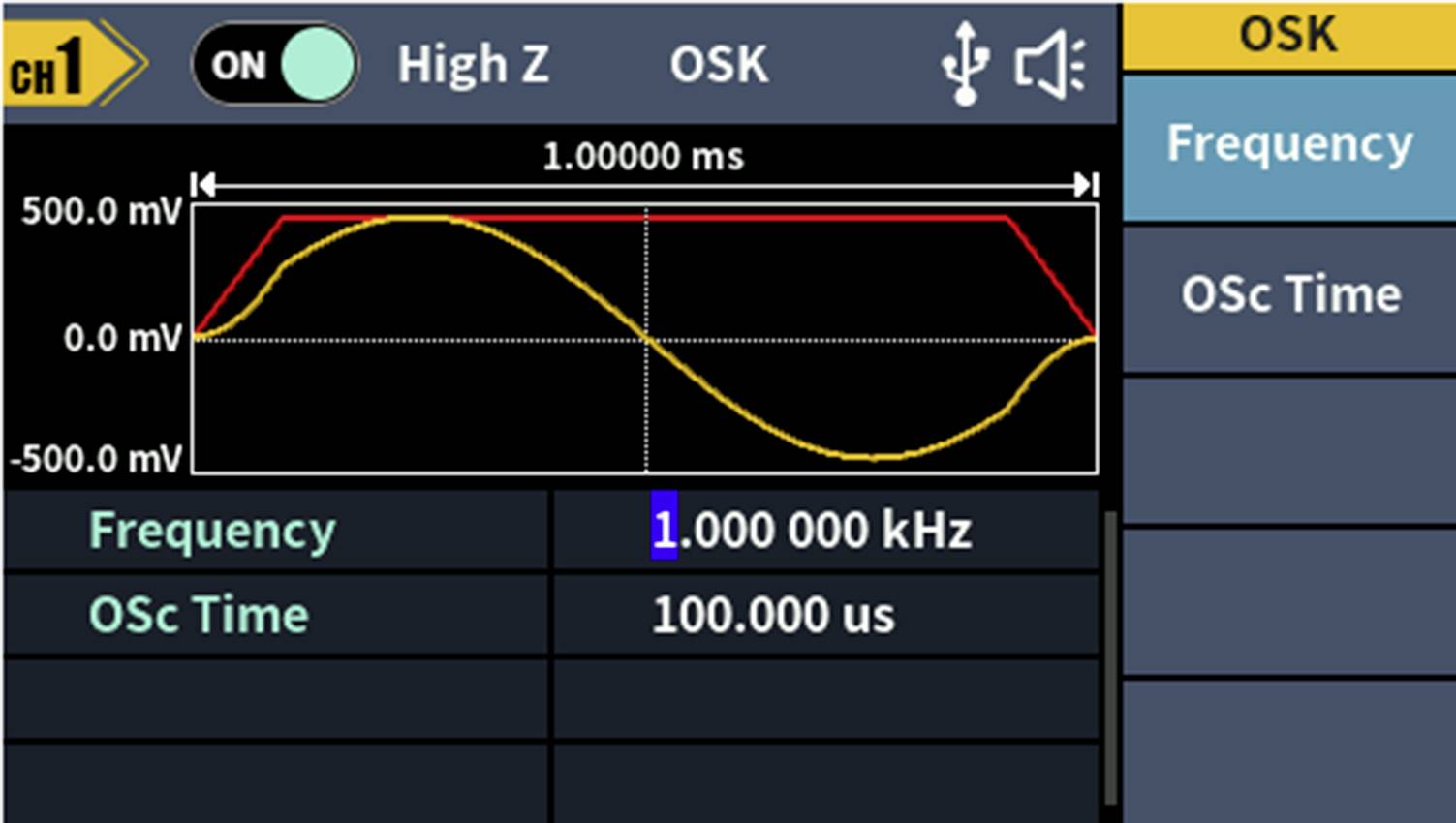

Displej osciloskopu zobrazuje sinusovou vlnu s frekvencí 1 MHz a dobou oscilace 100 µs. Frekvence a doba oscilace jsou zvýrazněny.

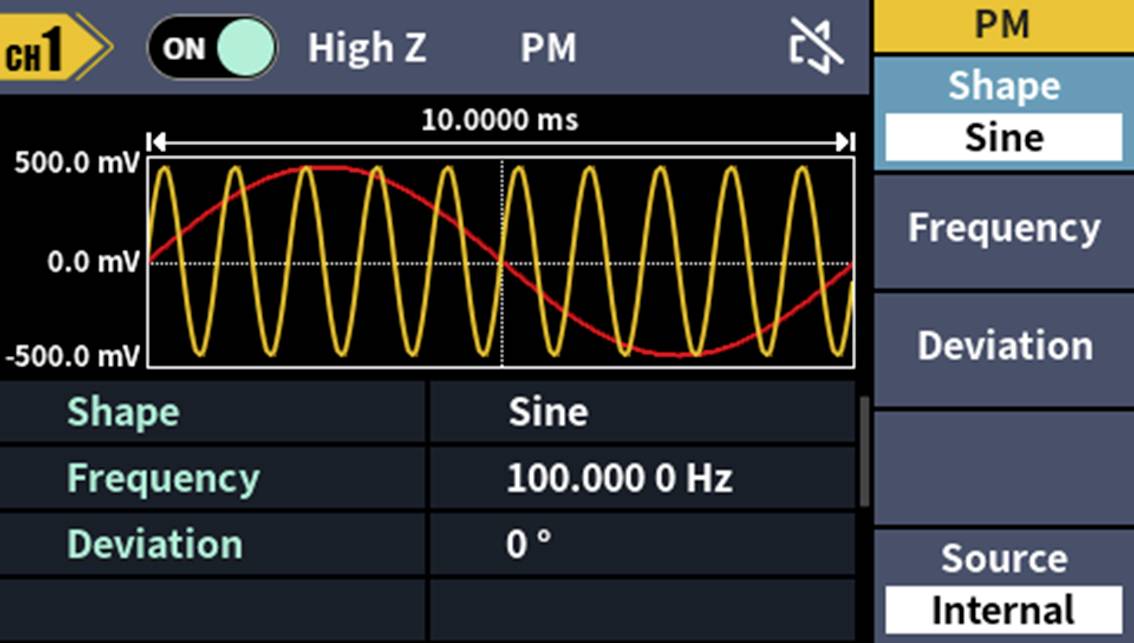

Obrazovka osciloskopu zobrazuje sinusovou vlnu o frekvenci 100 Hz s 0° odchylkou. Pravá strana: nastavení tvaru, frekvence a zdroje.

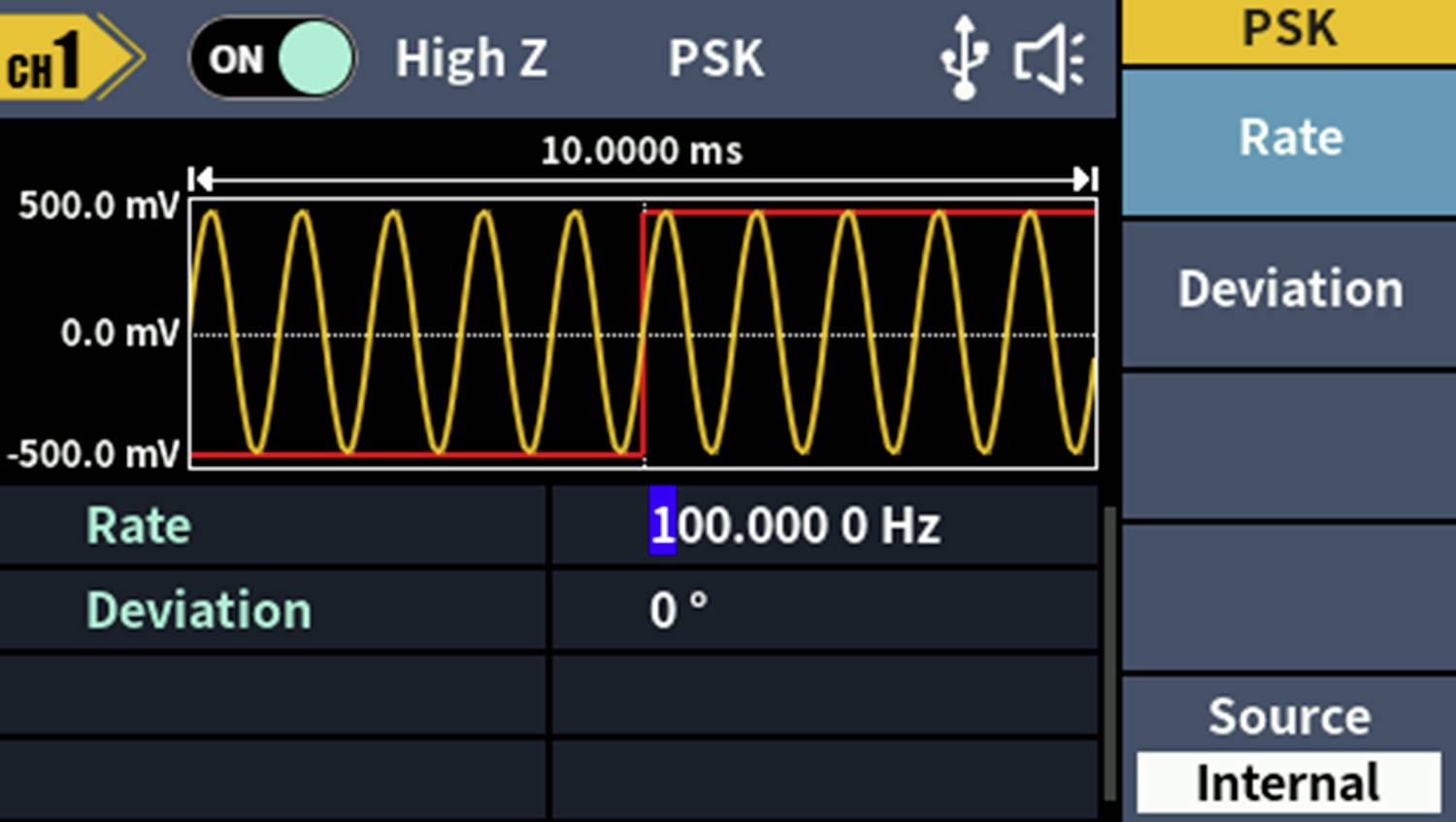

Osciloskopický displej: Žlutá sinusová vlna s periodou 10,0000 ms, amplitudou 500 mV. Nastavení: Frekvence 100 Hz, fázový posun 0°, zdroj interní.

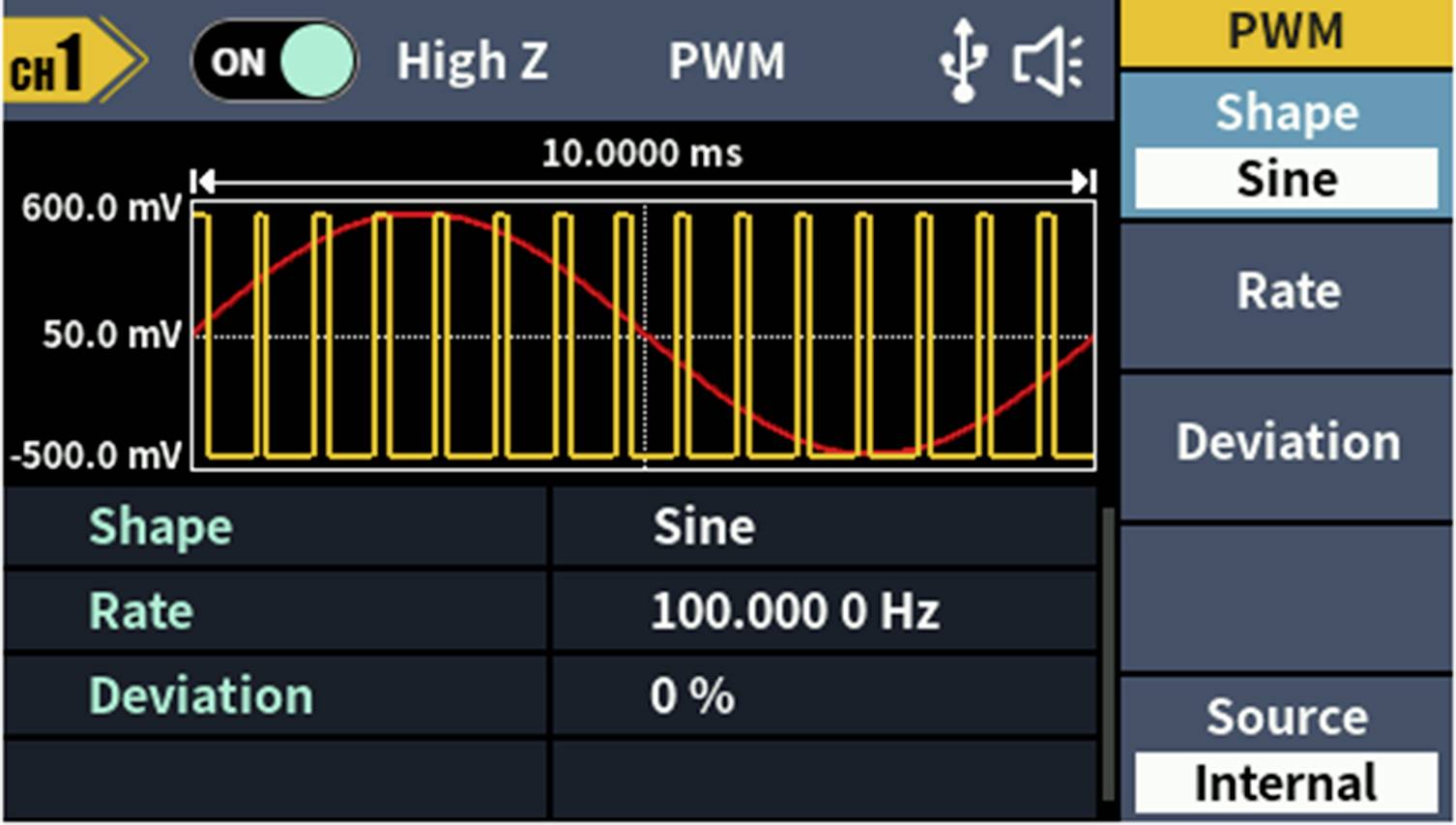

Obrazovka osciloskopu zobrazuje pulzní šířkovou modulaci (PWM) se sinusovou vlnou. Hlavní parametry: Tvar - sinusový, Frekvence - 100 Hz, Odchylka - 0 %.

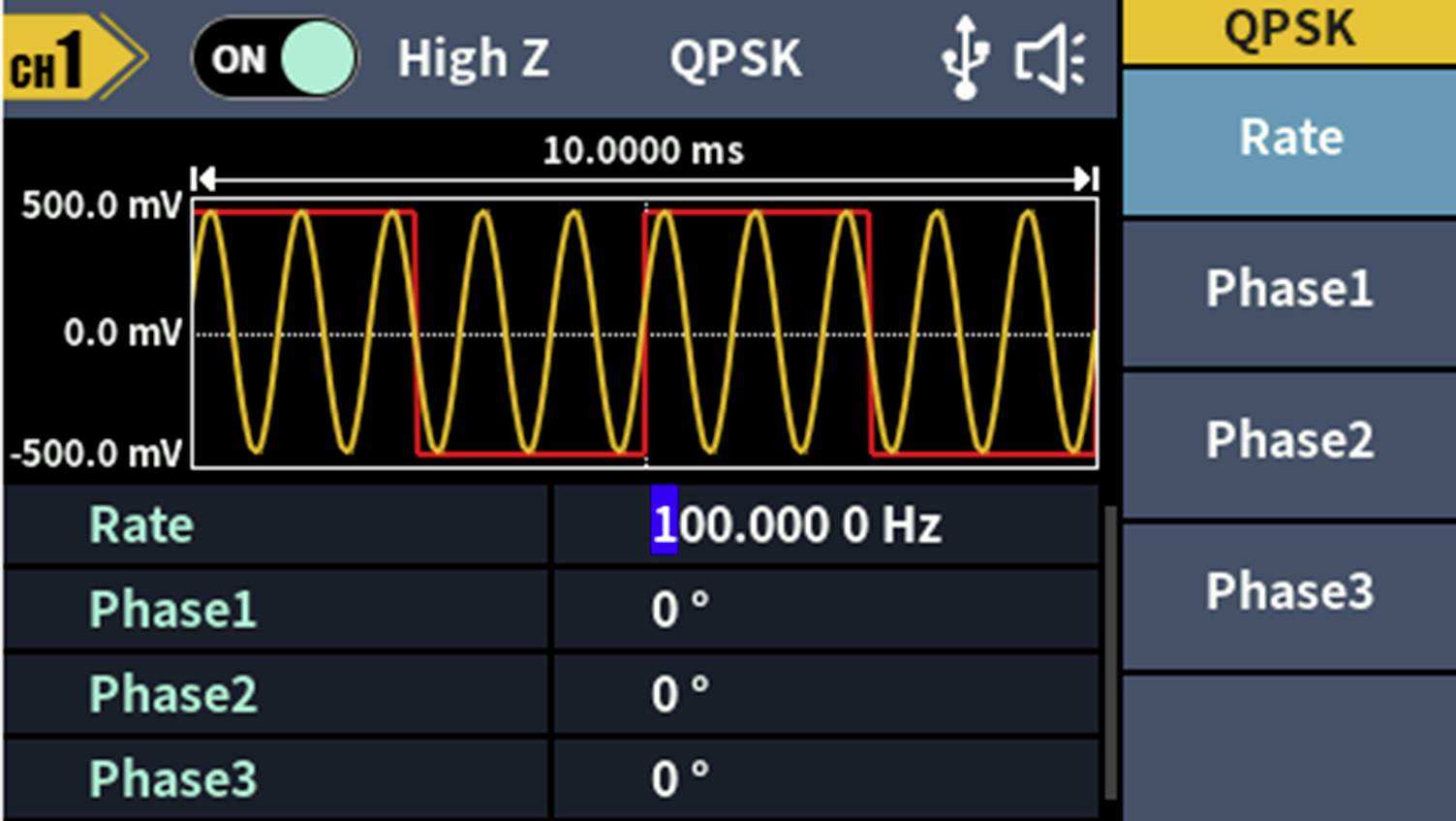

Osciloskopický displej s QPSK signálem. Žlutá sinusová křivka s červenými špičkami. Nastavení: Frekvence 100.000,0 Hz, fázový úhel všech 0°.

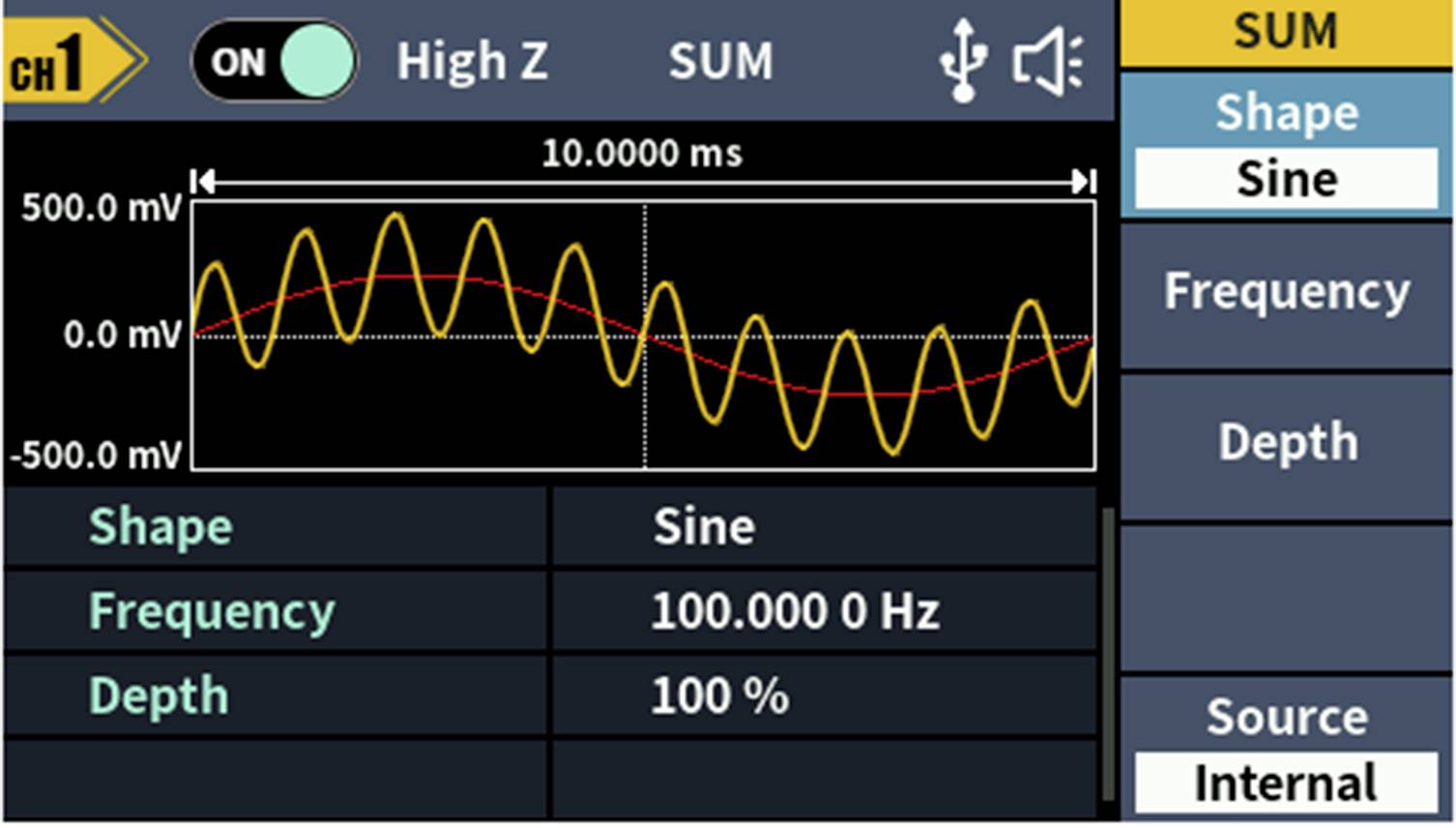

Osciloskop zobrazuje sinusovou vlnu při 100 Hz. Žlutá čára poukazuje na kolísání napětí. Nastavení: Tvar: Sinus, Frekvence: 100 Hz, Hloubka: 100 %.

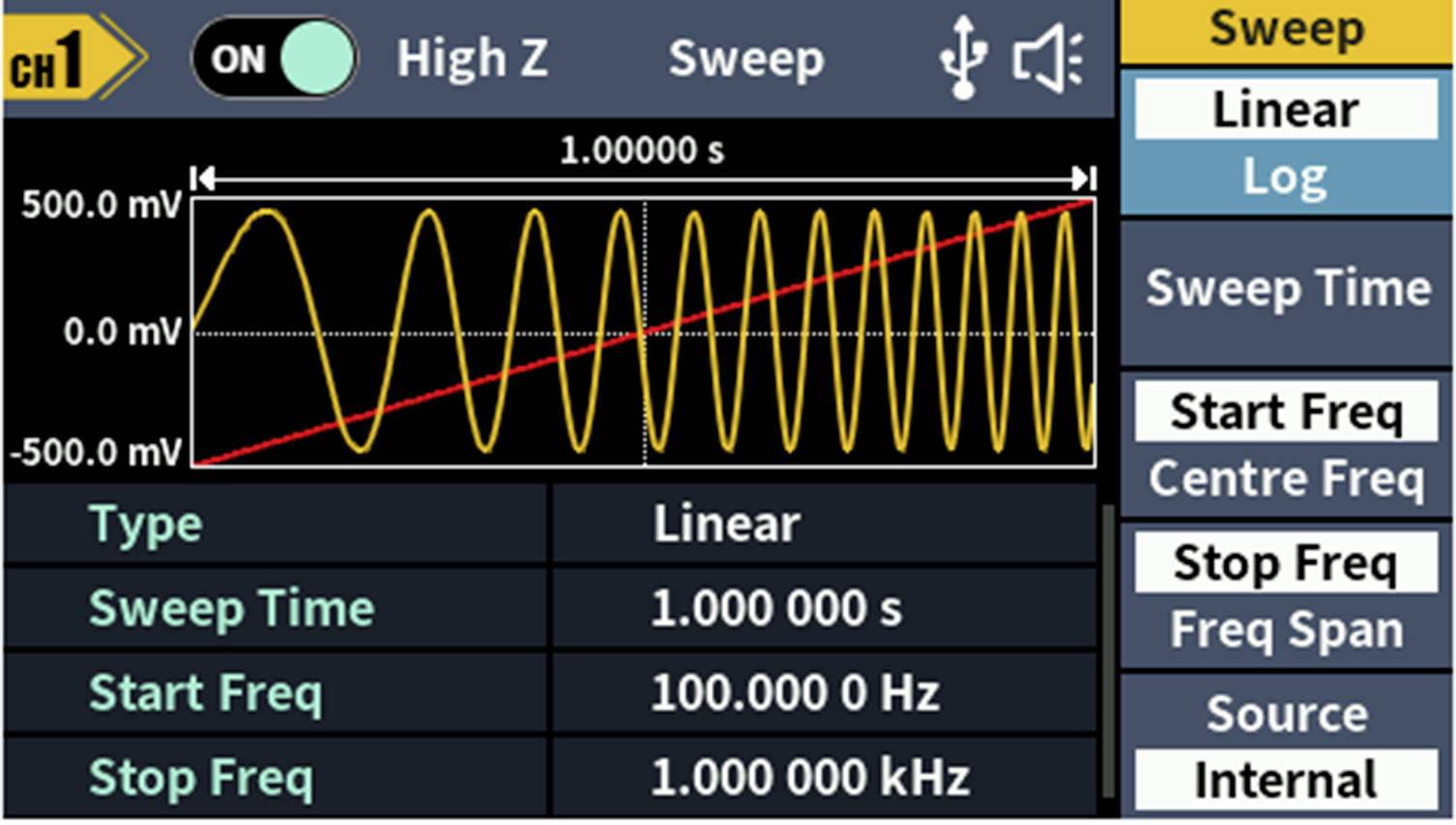

Osciloskopický displej zobrazuje žlutou sinusovou vlnu. X-osa: 1 mikrosekundа, Y-osa: 500 mV na dílek. Nastavení: Lineární, Doba průběhu: 1 sekunda, Počáteční frekvence: 100 kHz, Koncová frekvence: 1 MHz.

1/28

Dodatečné informace:

Datasheety: (PDF)

Okamžité doručení: Po 21. 9.

73 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 065,29 Kč / kus)

6 065,29 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Generátor funkcí FG-1602

Výstup frekvence 60 MHz1 μHz frekvenční rozlišení2 kanályTFT LCD displej s úhlopříčkou 9,14 cm (3,6") (480 x 272 pixelů)Podporuje SCPIMaximální vzorkovací rychlost 300 MSA/s.Vertikální rozlišení 14 bit

Technické parametry

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 60 MHz

výstup signálu: arbitrární

Frekvenční rozsah sinus: 1 µHz - 60 MHz

Činitel harmonického zkreslení sinus: 0.2 %

Frekvenční rozsah obdélník: 1 μHz - 20 MHz

Doba náběhu obdélník: 15 ns

Displej: LCD

Frekvenční rozsah trojúhelník: 1 μHz - 2 MHz

Frekvenční rozsah ARB: 1 μHz - 10 MHz

: bez certifikátu

Rozm.: (š x v) 200 mm x 92 mm

Hmotnost: 1 kg

Počet kanálů: 2kanálový

Frekvence (max.): 60 MHz

Frekvence (min.): 1 µHz

Vlastnosti: modulace

Kategorie měření: CAT II 250 V

Šířka: 200 mm

V: 92 mm

rozhraní: zástrčka USB 2.0 B

Napájení VDE: 230 V AC

Typ: FG-1602

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 2616563 VOLTCRAFT FG-1602 Arbitrární generátor funkcí 1 µHz - 60 MHz 2kanálový arbitrární

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2616563 VOLTCRAFT FG-1602 Arbitrární generátor funkcí 1 µHz - 60 MHz 2kanálový arbitrární

Záruční podmínky

Záruční podmínky 2616563 VOLTCRAFT FG-1602 Arbitrární generátor funkcí 1 µHz - 60 MHz 2kanálový arbitrární

Ke stažení

Ke stažení 2616563 VOLTCRAFT FG-1602 Arbitrární generátor funkcí 1 µHz - 60 MHz 2kanálový arbitrární

Popis

Generátor funkcí Voltcraft FG-1602 DDS s 60 MHz, vzorkovací rychlostí 300 MSa/s a 14bit vertikálním rozlišením nabízí 2 nezávislé kanály. Rozsáhlý průběh signálu nabízí sinus, obdélník, impuls, rampa, šum a 150 integrovaných arbitrárních průběhů.

Tento text byl přeložen strojově.

Provedení

Rozsáhlý průběh signálu: Sinus, obdélník, impuls, rampa, šum a 150 integrovaných arbitrárních průběhůDélka hřídele: 2 PTS až 100 kMODULACE: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURSTFrekvenční rozsah: 100 MHz - 100 MHzRozlišení frekvenčního čítače: 7-místnýVstup: Vstup čítače frekvence, externí modulační vstup, externí trigger vstupVýstup: SyncKomunikační rozhraní: Rozhraní USB Host, USB zařízení
