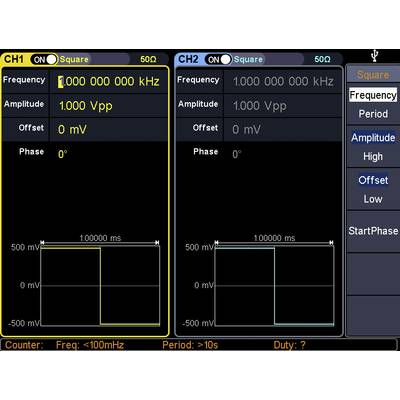

Obrazovka osciloskopu se dvěma kanály: CH1 a CH2. Oba zobrazují frekvenci 1 kHz, amplitudu 1 Vpp, ofset 0 mV, fázi 0°. Obdélníkový signál.

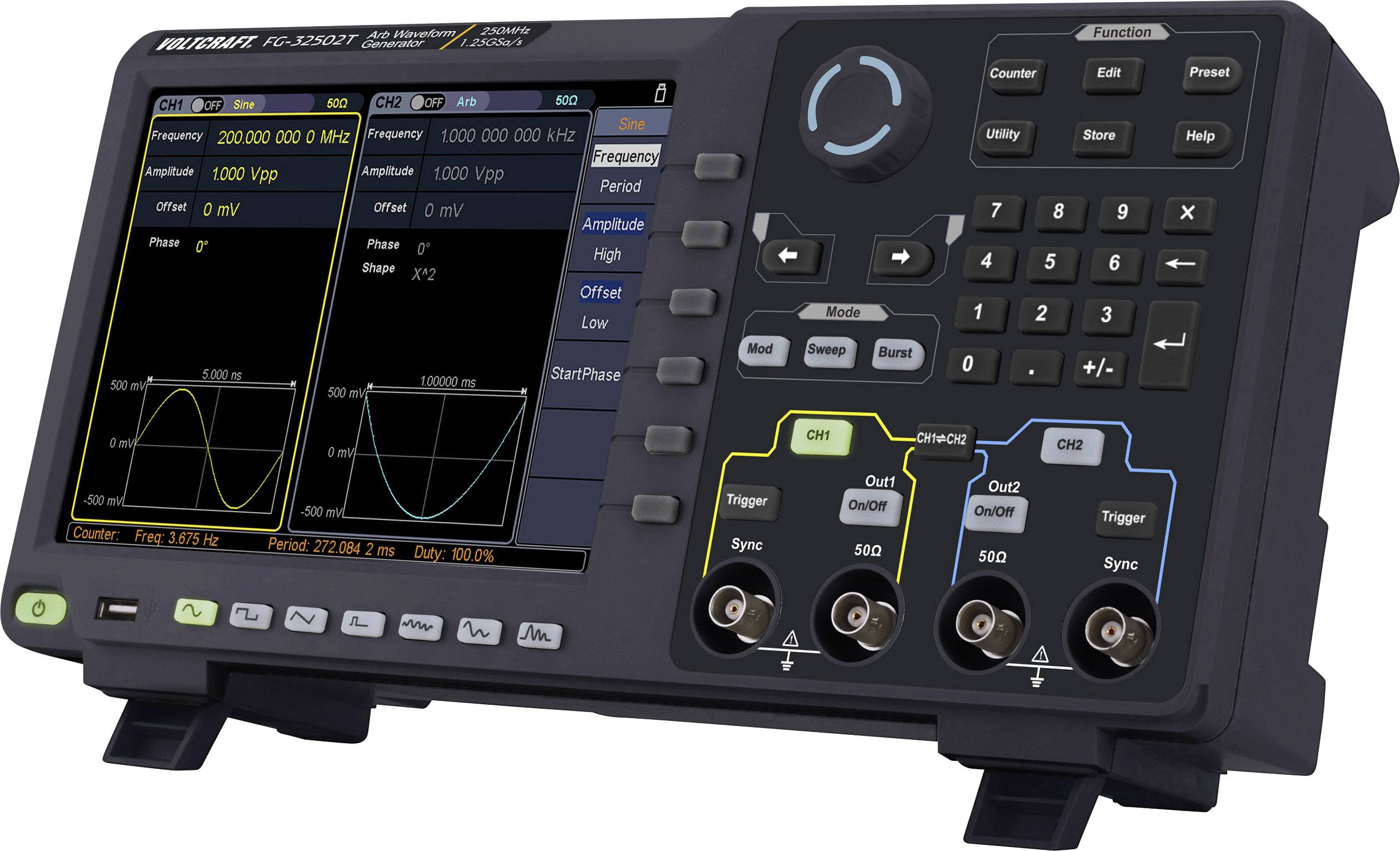

Osciloskop zobrazuje různé signály na obrazovce se třemi kanály pro měření frekvencí a dalších parametrů.

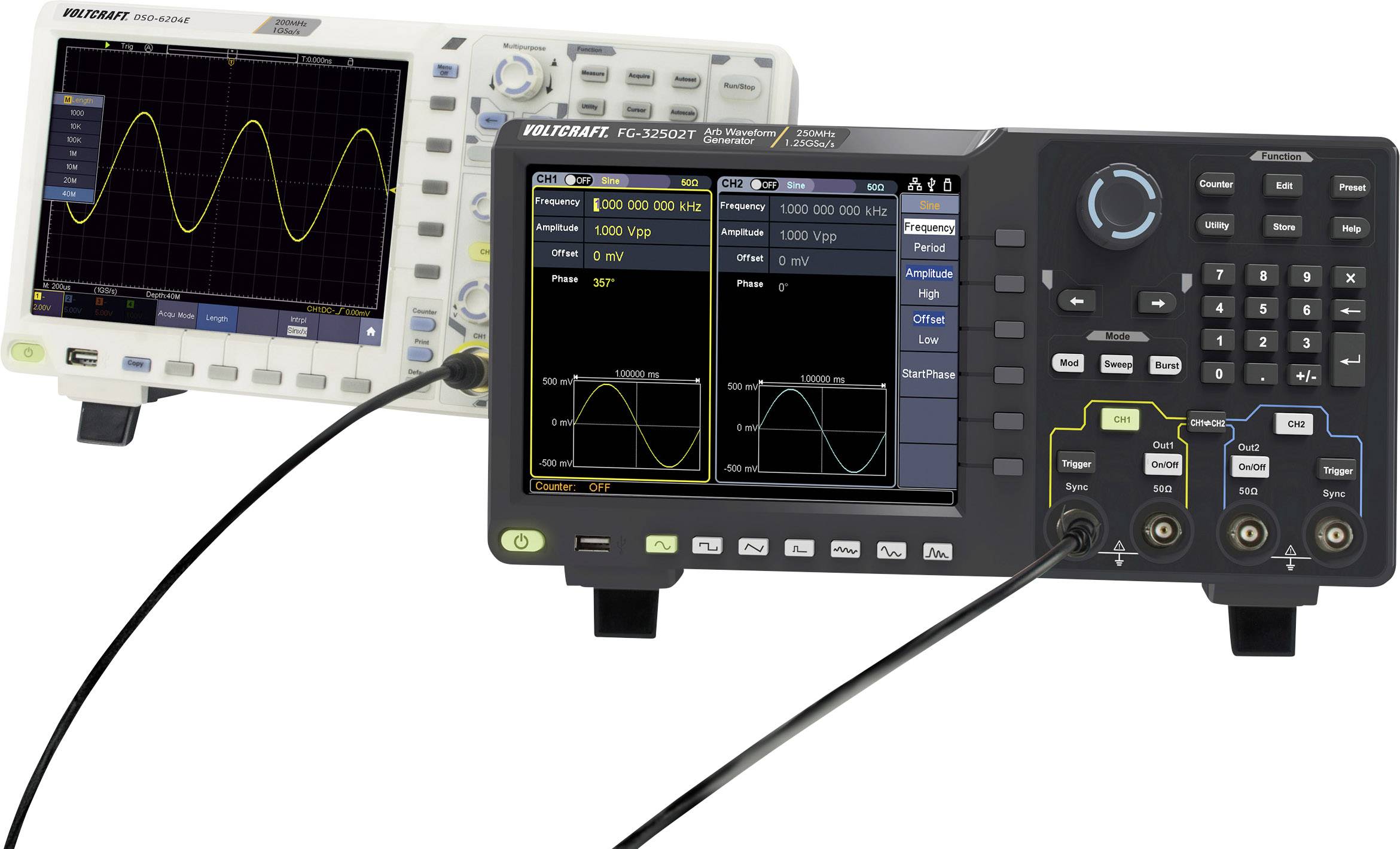

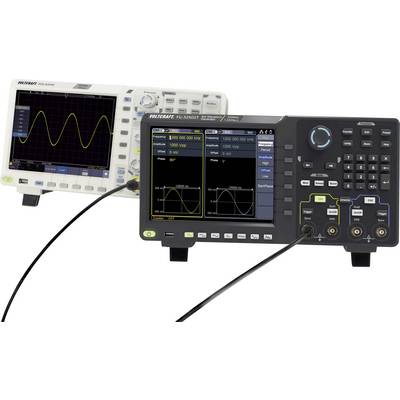

Dva osciloskopy zobrazují sinusové vlny. Přední přístroj má moderní design s barevným displejem a několika vstupy.

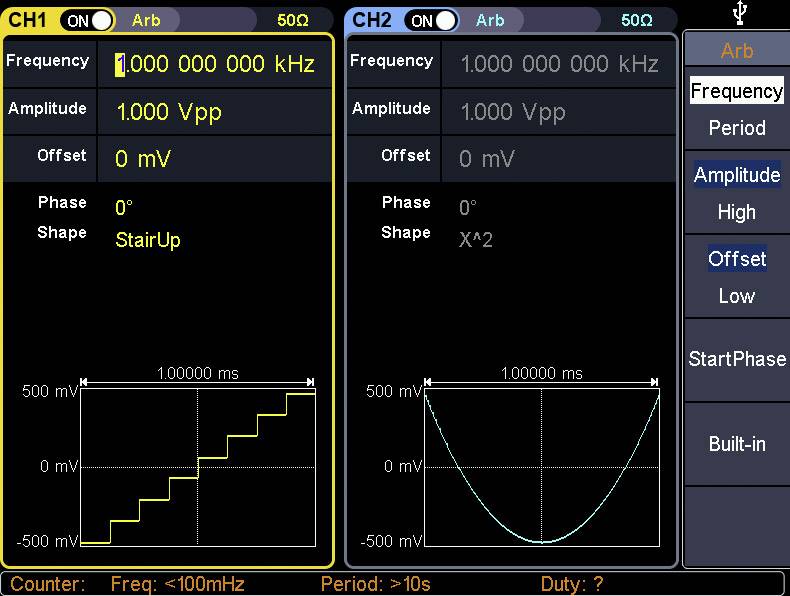

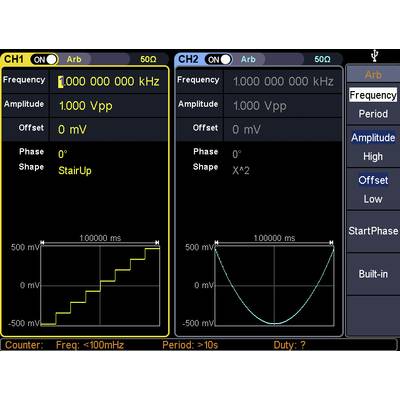

Dva kanály osciloskopu: CH1 zobrazuje schody nahoru, amplituda 1,000 Vpp; CH2 zobrazuje kvadratickou křivku x^2, amplituda 0 mV.

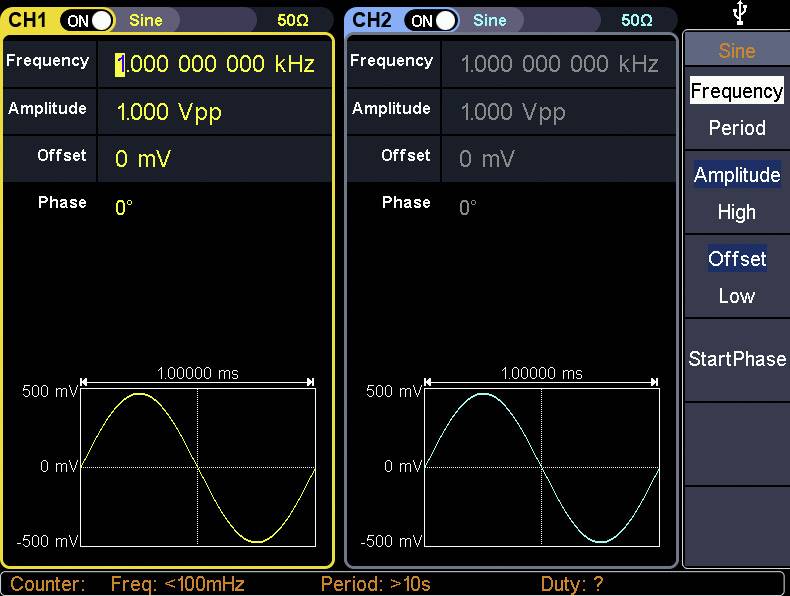

Osciloskopický displej se dvěma kanály: CH1 a CH2. Oba zobrazují sinusové vlny s frekvencí 1 GHz a amplitudou 1 Vpp. CH1 je žlutý, CH2 je modrý.

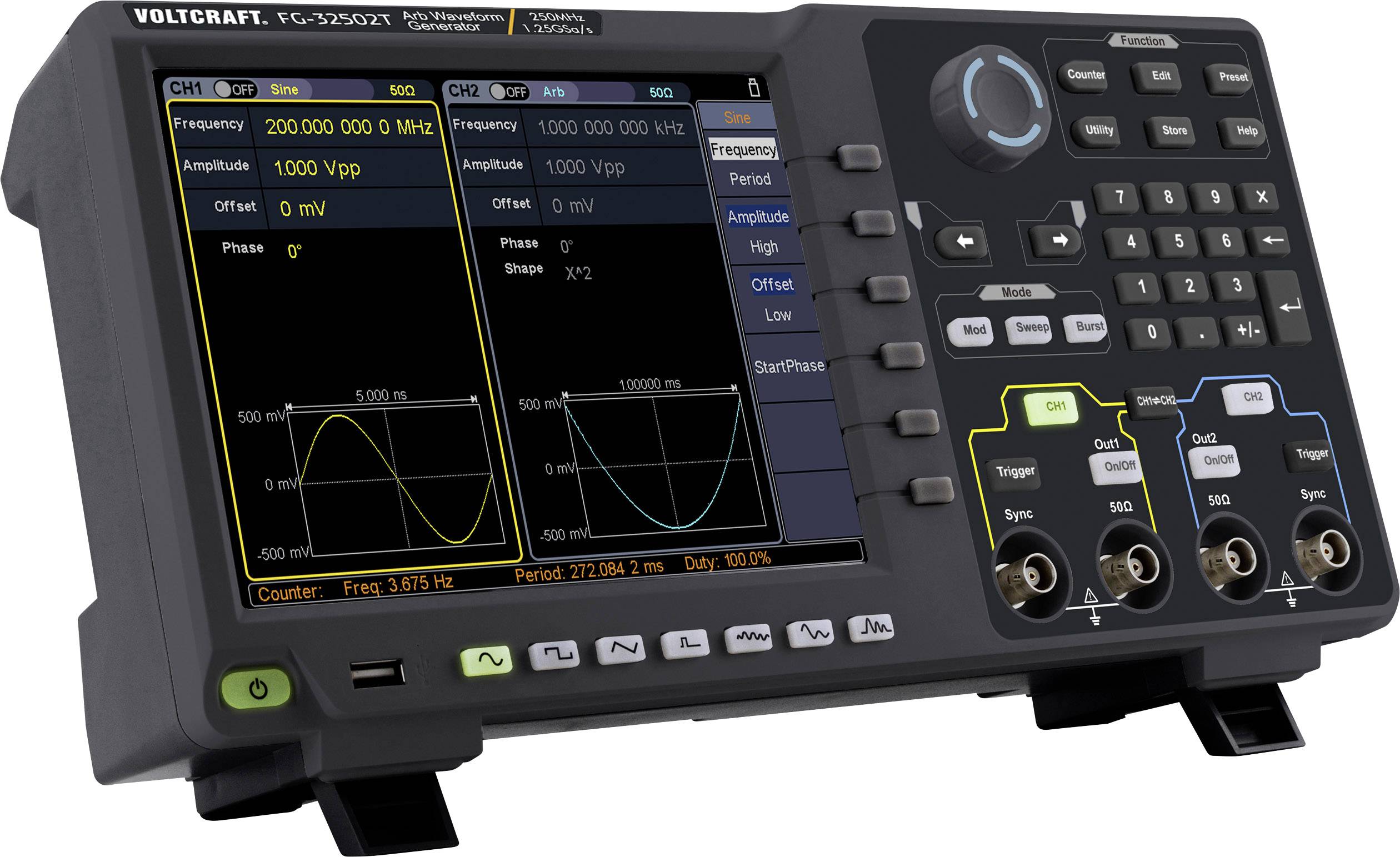

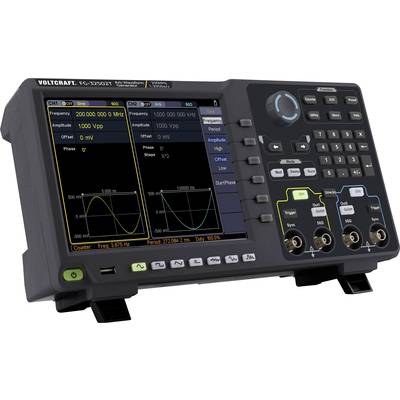

Digitální osciloskop se dvěma kanály zobrazuje frekvence a amplitudy na displeji. Obsahuje několik ovládacích tlačítek a připojovacích portů.

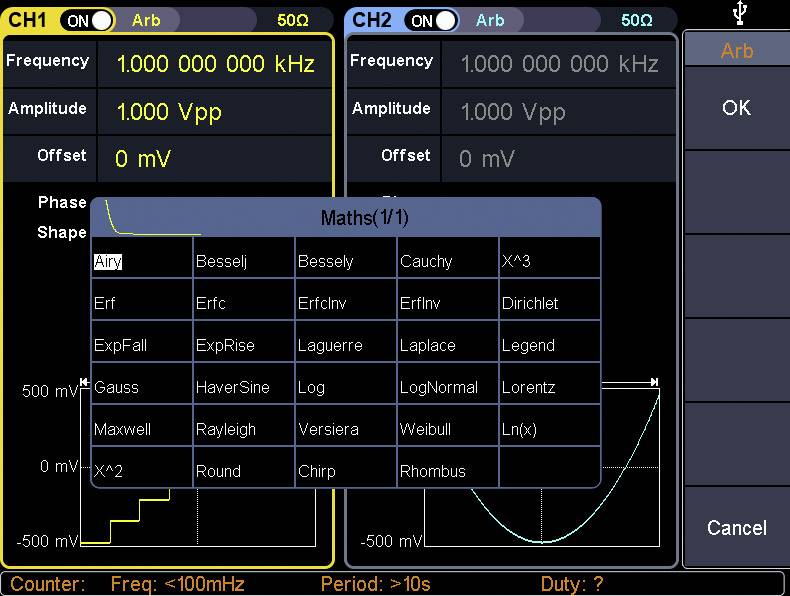

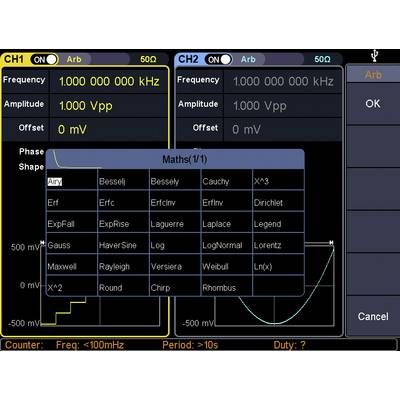

Obrazovka osciloskopu se dvěma kanály, CH1 a CH2, zobrazuje frekvenci a amplitudu. Jsou zobrazeny matematické funkce.

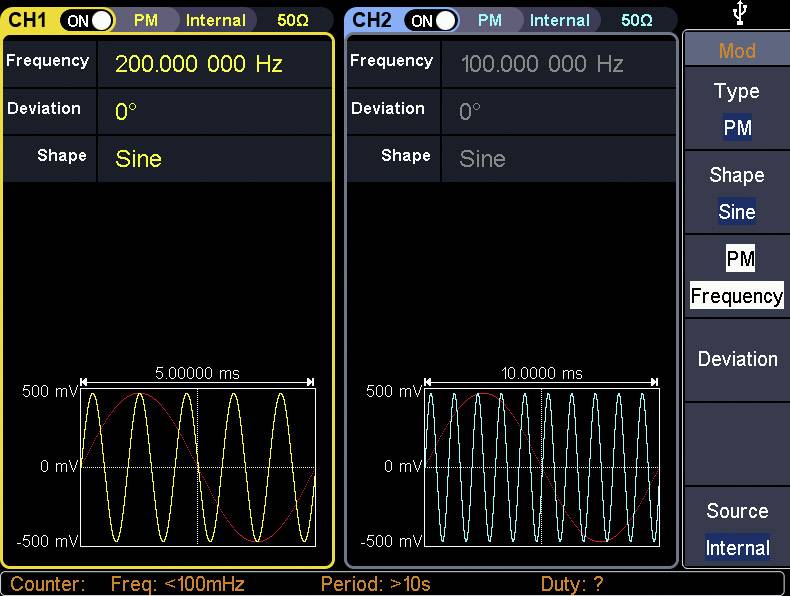

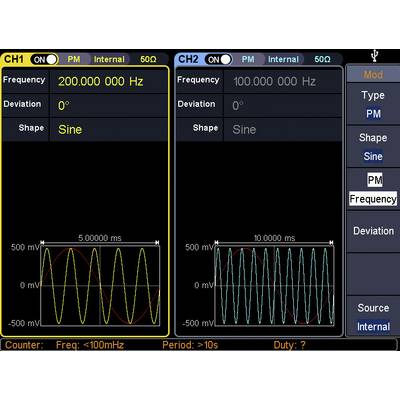

Dva osciloskopické kanály. CH1: 200 kHz, sinusový tvar, 0° odchylka. CH2: 100 kHz, sinusový tvar, 0° odchylka. Displeje zobrazují průběhy vln.

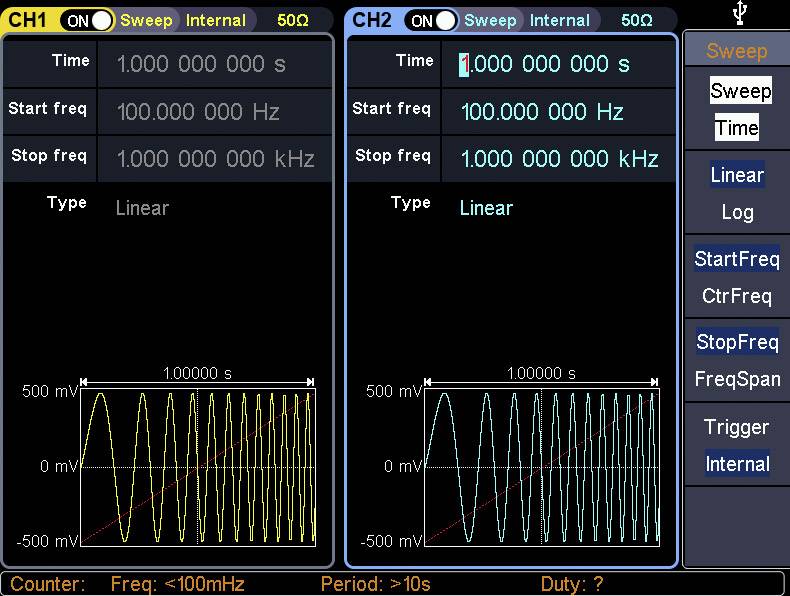

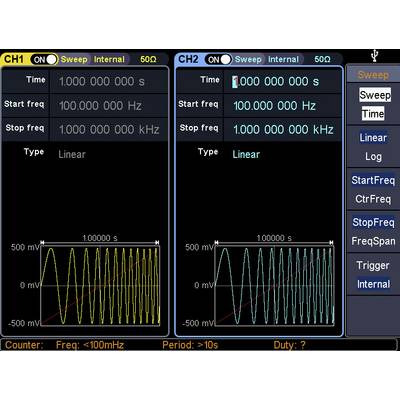

Dva kanály osciloskopu zobrazují sinusové vlny. CH1 ukazuje 1 Hz, CH2 ukazuje 1 kHz. Oba s lineárním frekvenčním sweep, bez zobrazení amplitudy signálu.

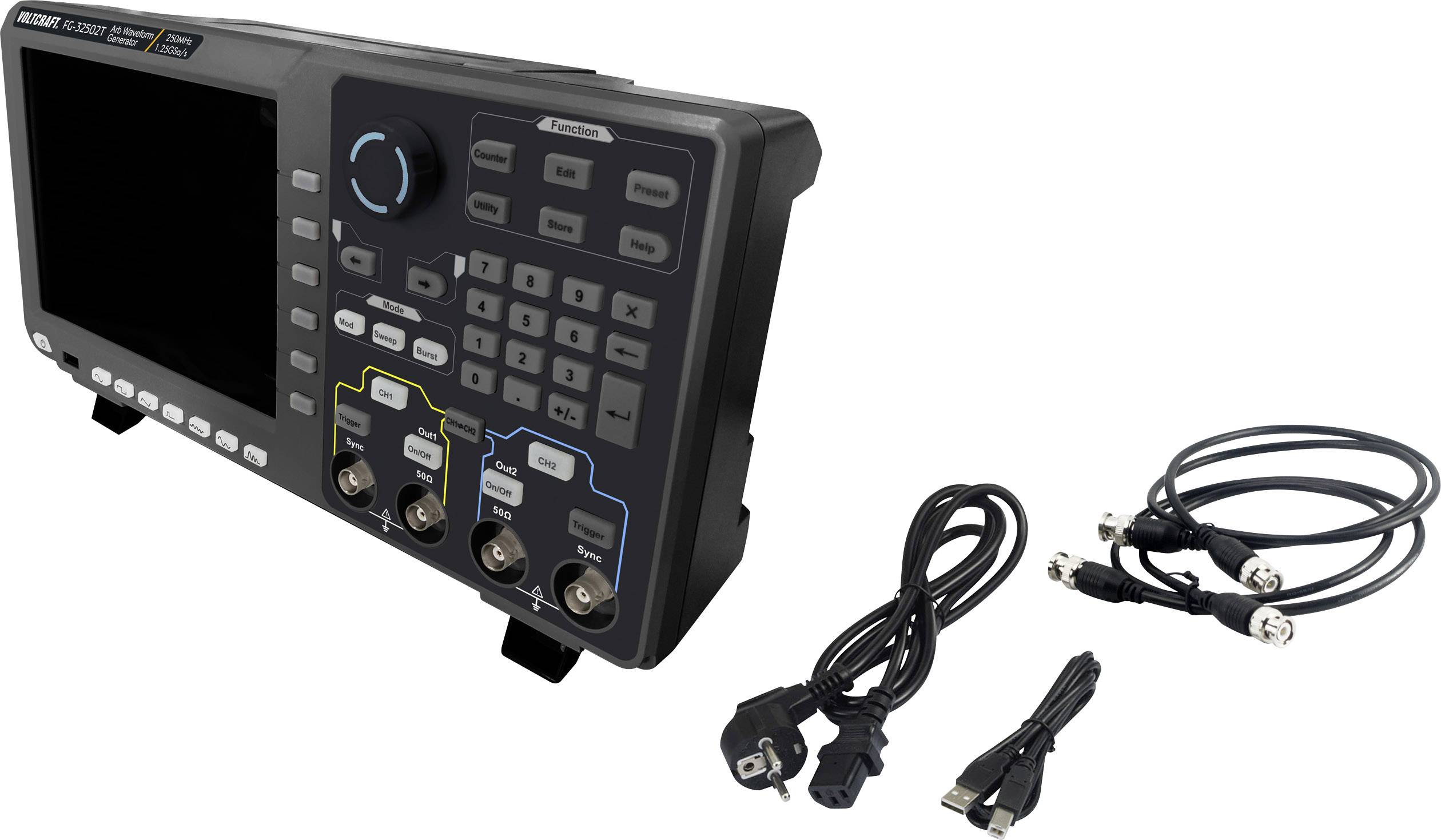

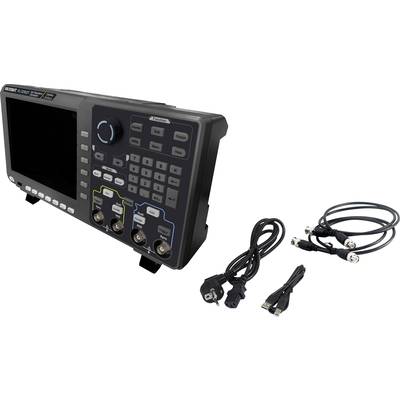

Osciloskop s několika vstupy a ovládacími tlačítky. Vedle něj leží kabely, včetně napájecích a datových propojovacích kabelů.

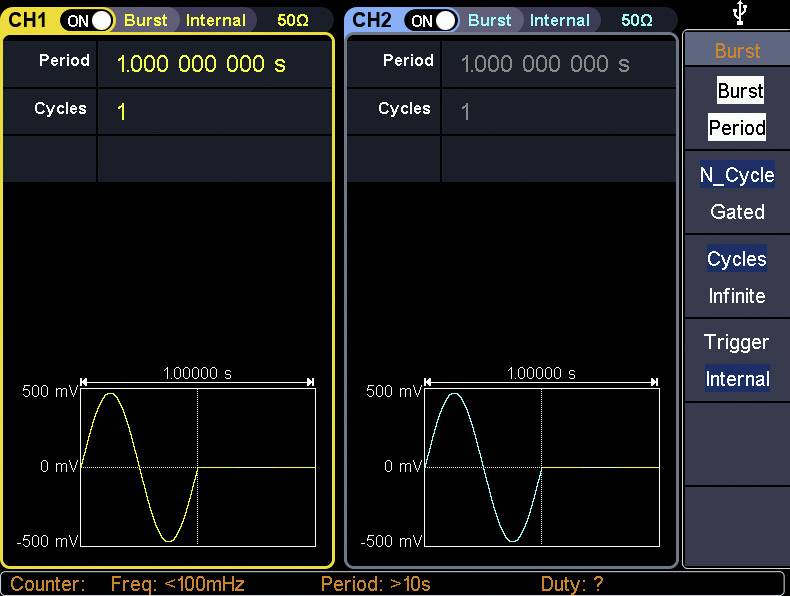

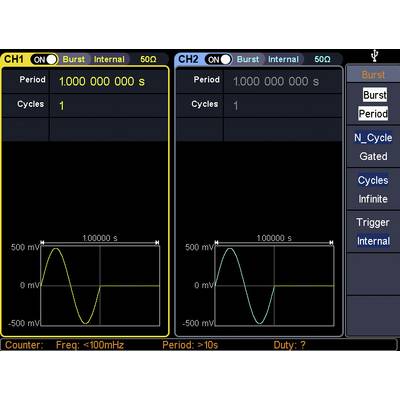

Dvoukanálový obrazovka osciloskopu: Vlevo CH1 a vpravo CH2, obě zobrazující průběhy vln. Viditelná nastavení jako 'Burst', 'Period' a 'Cycles'.

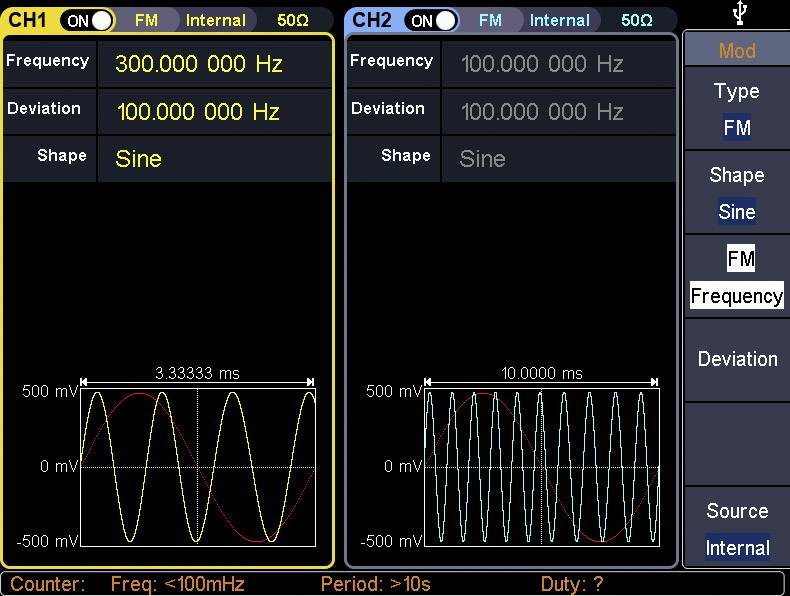

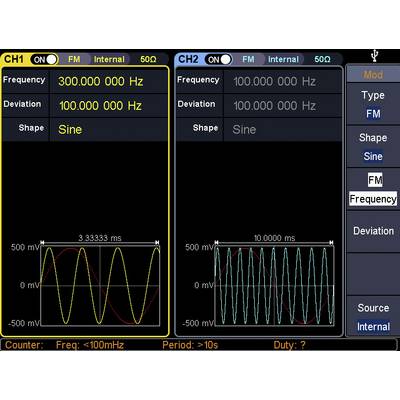

'Dva obrazovky osciloskopů s kanály CH1 a CH2. Oba zobrazují sinusové vlny. CH1: 300 kHz, CH2: 100 kHz. Odchylka, tvar: Sinus.'

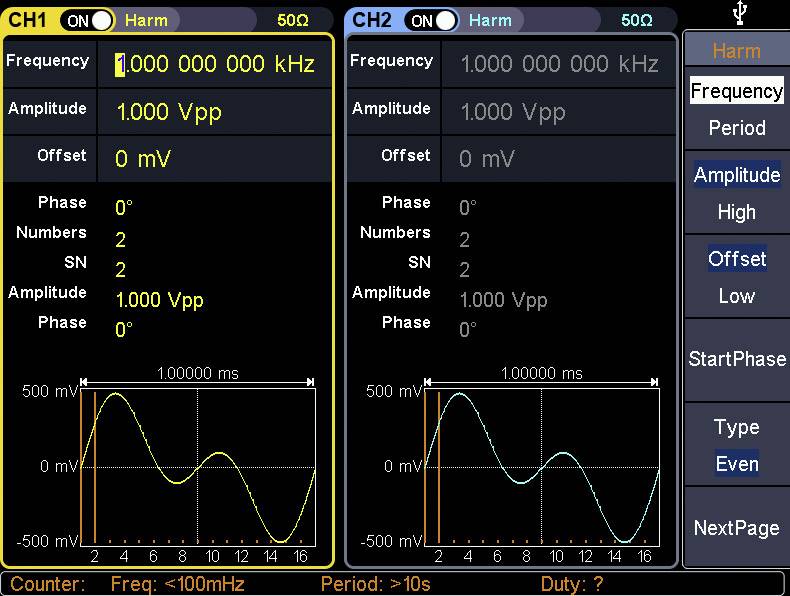

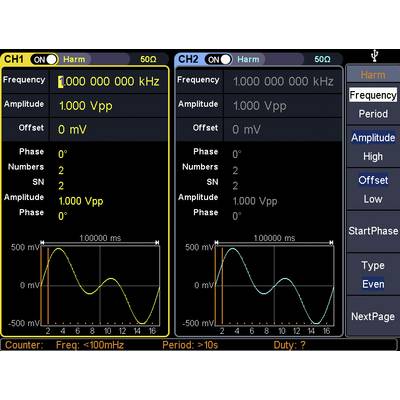

Osciloskopický displej: Dva kanály CH1 a CH2 zobrazují frekvenci 1 kHz, amplitudu 1 Vpp, offset 0 mV, s harmonickými signály a grafy.

1/16

Dodatečné informace:

9 Ks

Prodej a doprava:

Počet

Celková cena (37 847,11 Kč / kus)

Kč

Už jen 9 Ks skladem!

Nahlásit právní incident

Hlavní benefity

FG A 3250 2T 250 MHz 2 kanálový arbitrární generátor signálu s ovládání dotykovým displejem

250 MHz
Dva kanály
Vertikální rozlišení 14 bit
1,25 GS/s, 1 μHz frekvenční rozlišení
Arbitrární signál s délkou až 1 m
20.32 cm (8") dotykový LCD displej 800 x 600
Moderní technologií DDS, 250 MHz hrot výstupní frekvencí
Výstupní signál: 6 základní průběhy signálu: sinus, obdélník, puls, rampa, šum a harmonické vlny, 152 vestavěné arbitrární skupiny signálu
Četné možnosti: modulace AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep a Burst
Integrovaný vysoce přesný frekvenční čítač pro 100 až 200 MHz
Podporuje SCPI

Technické parametry

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 250 MHz

výstup signálu: arbitrární
šum
pulz
obdélníkový
sinusový
trojúhelník

Frekvenční rozsah sinus: 1 μHz - 250 MHz

Frekvenční rozsah obdélník: 1 μHz - 50 MHz

Displej: LCD

Frekvenční rozsah trojúhelník: 1 μHz - 5 MHz

Frekvenční rozsah ARB: 1 μHz - 50 MHz

: bez certifikátu

Rozm.: (š x v) 340 mm x 177 mm

Hmotnost: 2.5 kg

Počet kanálů: 2kanálový

Frekvence (max.): 250 MHz

Frekvence (min.): 1 µHz

Vlastnosti: modulace

Kategorie měření: CAT II

Šířka: 340 mm

V: 177 mm

rozhraní: hostitelský port USB
USB zařízení
LAN

Napájení VDE: napájení z el. sítě
230 V AC

Typ: FG-32502T

Typ obalu: Obal neobsahující plasty

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2104622 VOLTCRAFT FG-32502T Arbitrární generátor funkcí 1 µHz - 250 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový,

Informace

Informace 2104622 VOLTCRAFT FG-32502T Arbitrární generátor funkcí 1 µHz - 250 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový,

Prohlášení o shodě

Prohlášení o shodě 2104622 VOLTCRAFT FG-32502T Arbitrární generátor funkcí 1 µHz - 250 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový,

Záruční podmínky

Záruční podmínky 2104622 VOLTCRAFT FG-32502T Arbitrární generátor funkcí 1 µHz - 250 MHz 2kanálový arbitrární, šum, pulz, obdélníkový, sinusový,

Popis

2kanálový arbitrární funkční generátor FG-3000 0T s dotykovou obrazovkou.

Tento arbitrární funkční generátor produkuje díky digitálním generováním signálu (DDS) stabilní, přesné a čisté výstupní signály s šířkou pásma 80 MHz, reálném čase od 1,25 GS/s (max.) a rozlišení frekvence 1 μHz.

Generátor zvládá 6 základní signál skupiny (sinus, obdélník, rampa, šum a harmonická) a 152 integrovaných arbitrárních signálů (1 μHz - 50 MHz) s vertikální rozlišení 14 bit. Kromě toho nabízí mnoho možností modulace, mimo jiné AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep a Burst.

Všechny parametry signálu a nastavení jsou na 8" (20.32cm) TFT-LCD dotykový displej s 800 x 600 má uživatelsky grafické rozhraní.

Tento text byl přeložen strojově.

Provedení

6 základní průběhy signálu: sinus, obdélník, puls, rampa, šum a harmonické vlny, 152 vestavěné arbitrární generátor signálu skupin
Četné možnosti: modulace AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
Frekvenční rozsah: 100 - 200 MHz
rozlišení frekvenčního čítače: 7 místy
Délka signálu: 2 pts až 1 Mpts
komunikační rozhraní: Rozhraní USB-Host, USB, LAN
Vstup: čítač, externí modulace, externí Trigger, externí referenční-takt
