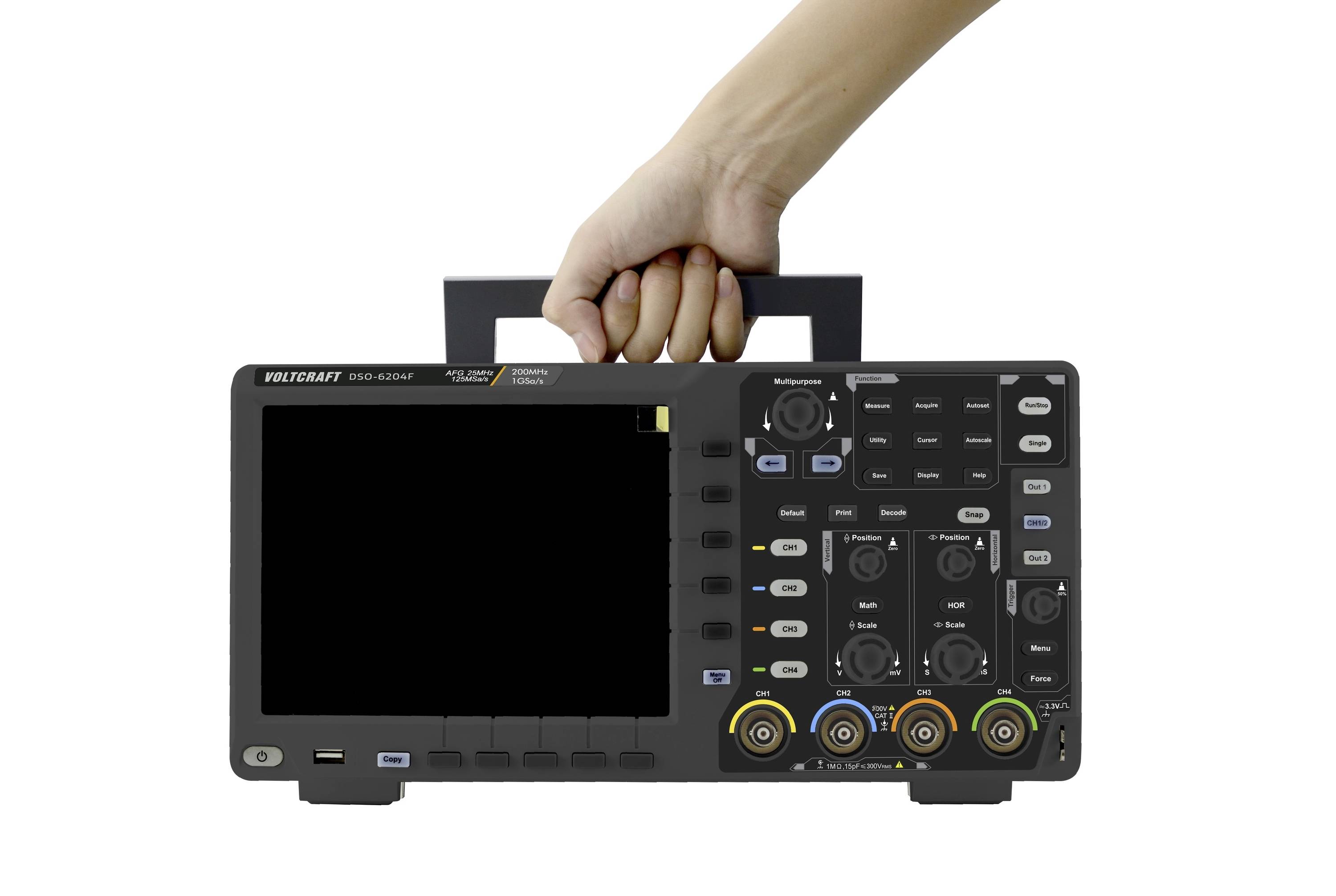

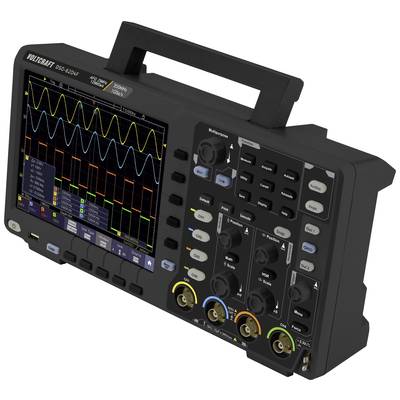

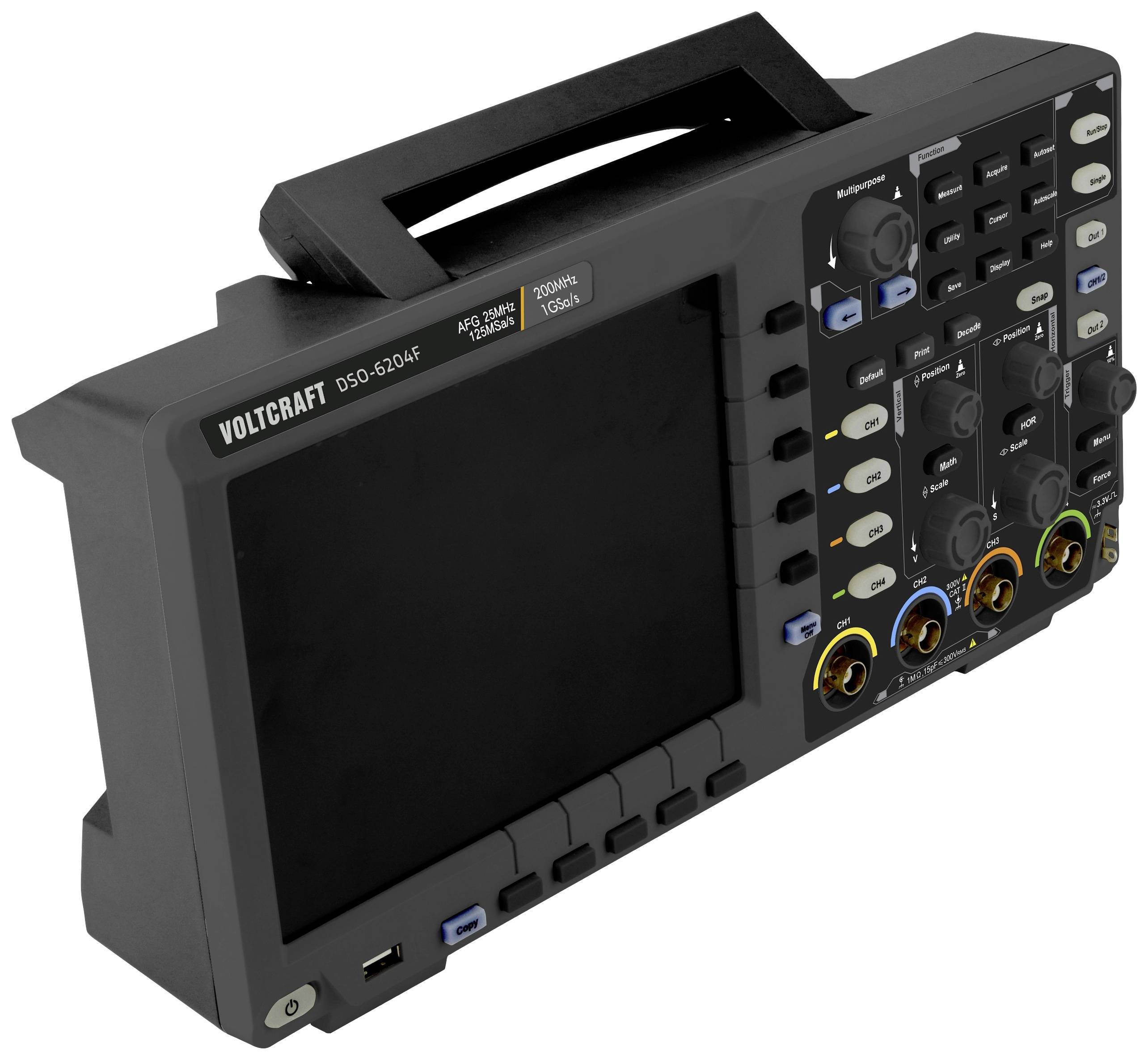

VOLTCRAFT DSO-6204F digitální osciloskop 200 MHz, 4kanálový, 1 GSa/s, 10 Mpts, 8 Bit, s pamětí (DSO), generátor funkcí,
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (32 015,70 Kč / kus)
32 015,70 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Digitální osciloskop DSO-6204F
- Šířka pásma 200 MHz
- Multidotykový displej, úhlopříčka 20,32 cm, rozlišení 800 x 600 pixelů (zoomování jako na smartphonu)
- Režim barevné teploty
- Arbitrární generátor funkcí 25 MHz
Technické parametry
- Matematické funkce: sčítání, odčítání, násobení, dělení, FFT, Intg (uživatelem definované)
- Rychlost obnovování průběhů: 45 000 wfms/s
- Rychlost náběhu < 1,75 ns
- Funkce dekódování pro sběrnice SPI, I²C, RS232, CAN
- Slot pro volitelný akumulátor
- Generátor funkcí: 25 MHz, 125 MSa/s, 14bitové vertikální rozlišení
- Průběhy signálu: sinus, obdélník, rampa, puls
- Arbitrární funkce: exponenciální, Sin(x)/x, schodiště, šum
- Kategorie produktu
digitální osciloskop
- Šířka pásma
200 MHz
- Vzorkovací frekvence na kanál
1 GSa/s
- Rozlišení
8 Bit
- Velikost obrazovky
20,32 cm (8") cm
- Vlastnosti osciloskopu
s pamětí (DSO)
generátor funkcí
- Časová základna
2 ns/dílek až 1000 s/dílek
- Počet analogových vstupů
4
bez certifikátu
- Kategorie měření
CAT II
- Vertikální vychylování
1 mV/dílek - 10 V/dílek
- Vstupní impedance
1 MΩ
- Vstupní spojení
DC / AC / GND
- Vstupní napětí
1 MΩ< = 400 Vrms
- Napájení
100 - 240 V AC, 50 / 60 Hz, CAT II
- Rozm.
(d x š x v) 90 x 340 x 178 mm
- Hmotnost
2674 g
- Displej
LCD / 800 x 600 Pixel
- Šířka
340 mm
- V
178 mm
- Délka
90 mm
- Rozhraní
USB
- Hloubka paměti na kanál (Mpts)
10 Mpts
- Typ
DSO-6204F
Ke stažení
List technických údajů
List technických údajů 1673266 VOLTCRAFT DSO-6204F digitální osciloskop 200 MHz, 4kanálový, 1 GSa/s, 10 Mpts, 8 Bit, s pamětí (DSO), generátor funkcí,
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1673266 VOLTCRAFT DSO-6204F digitální osciloskop 200 MHz, 4kanálový, 1 GSa/s, 10 Mpts, 8 Bit, s pamětí (DSO), generátor funkcí,
Prohlášení o shodě
Prohlášení o shodě 1673266 VOLTCRAFT DSO-6204F digitální osciloskop 200 MHz, 4kanálový, 1 GSa/s, 10 Mpts, 8 Bit, s pamětí (DSO), generátor funkcí,
Záruční podmínky
Záruční podmínky 1673266 VOLTCRAFT DSO-6204F digitální osciloskop 200 MHz, 4kanálový, 1 GSa/s, 10 Mpts, 8 Bit, s pamětí (DSO), generátor funkcí,
Ke stažení
Ke stažení 1673266 VOLTCRAFT DSO-6204F digitální osciloskop 200 MHz, 4kanálový, 1 GSa/s, 10 Mpts, 8 Bit, s pamětí (DSO), generátor funkcí,
Popis

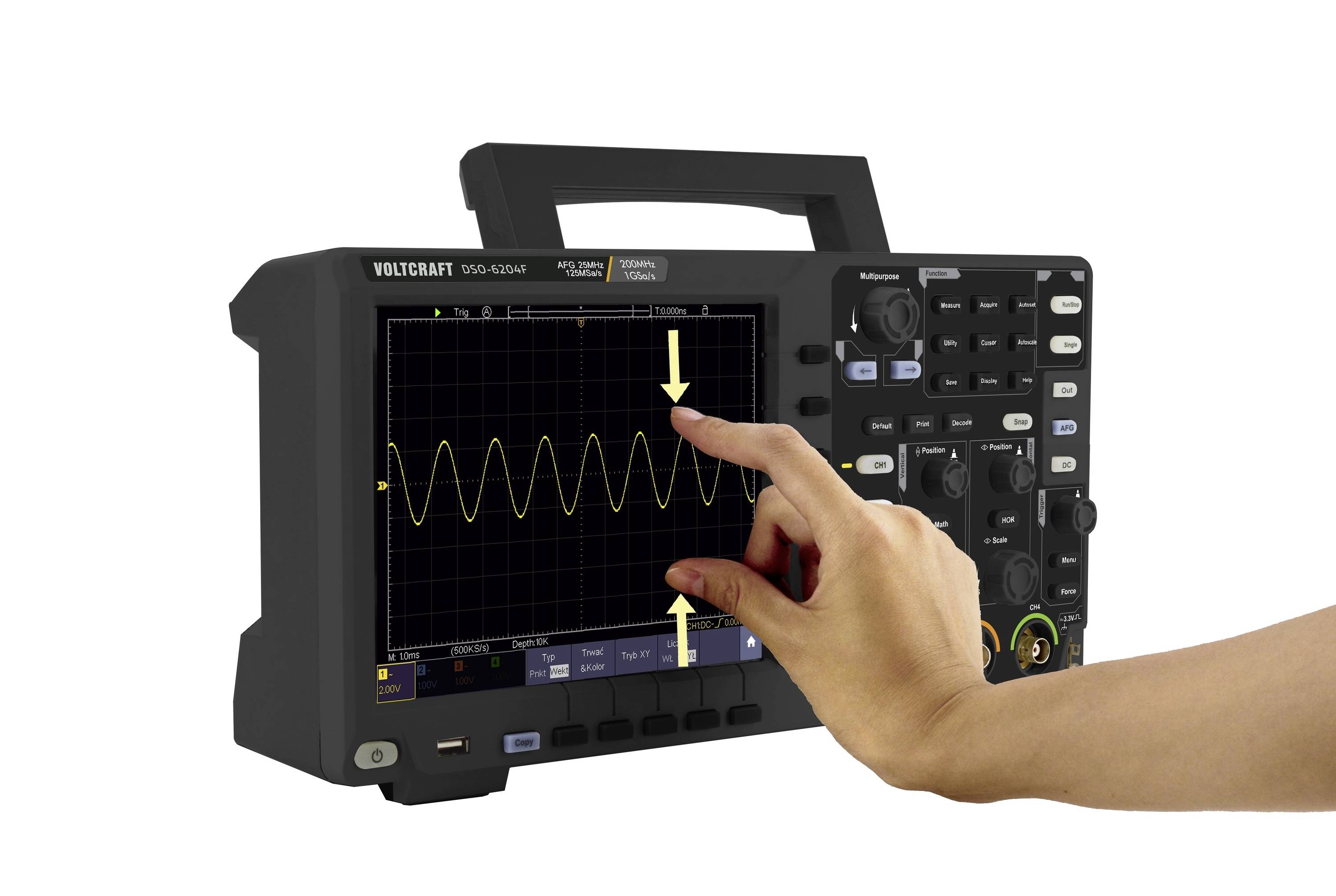

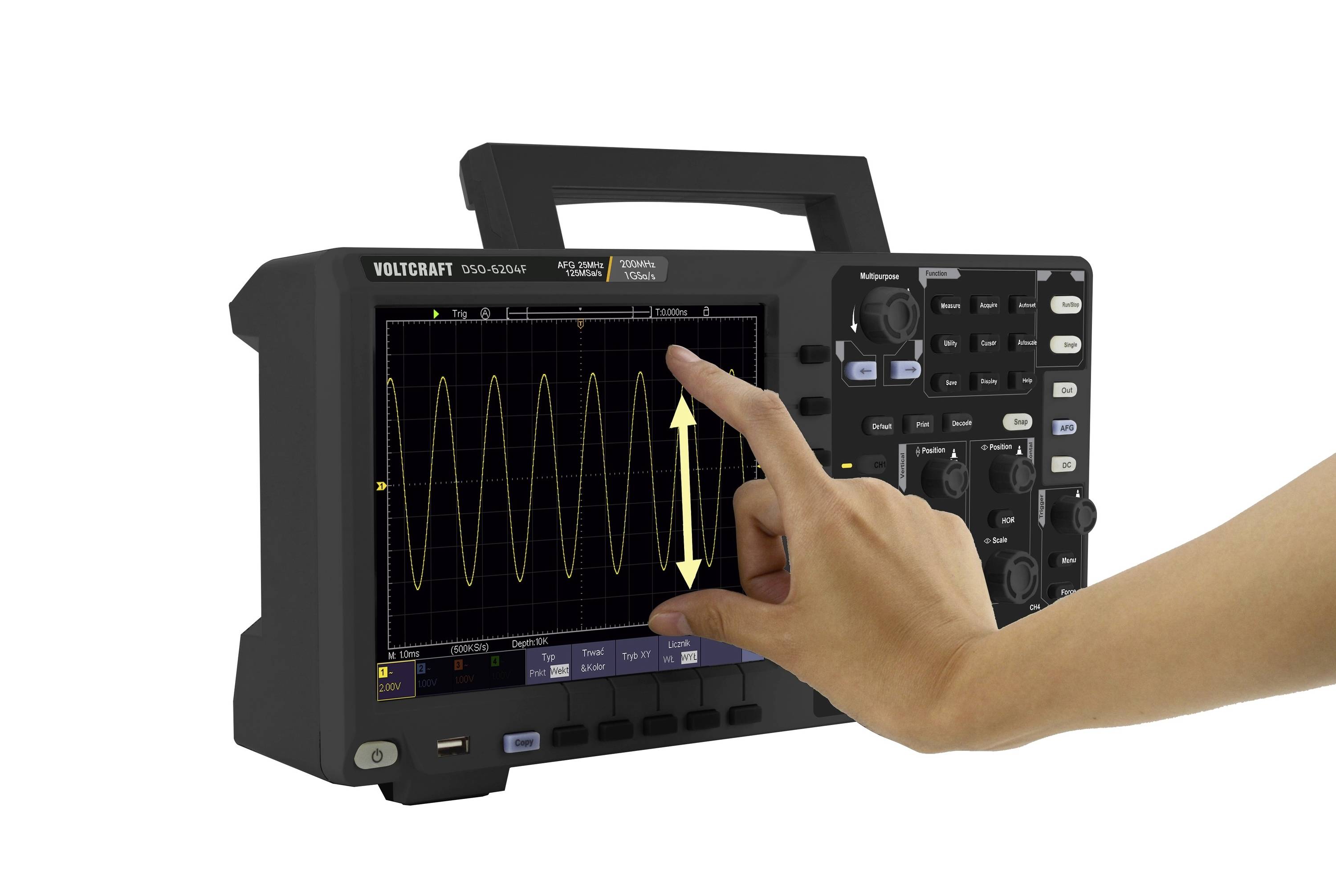

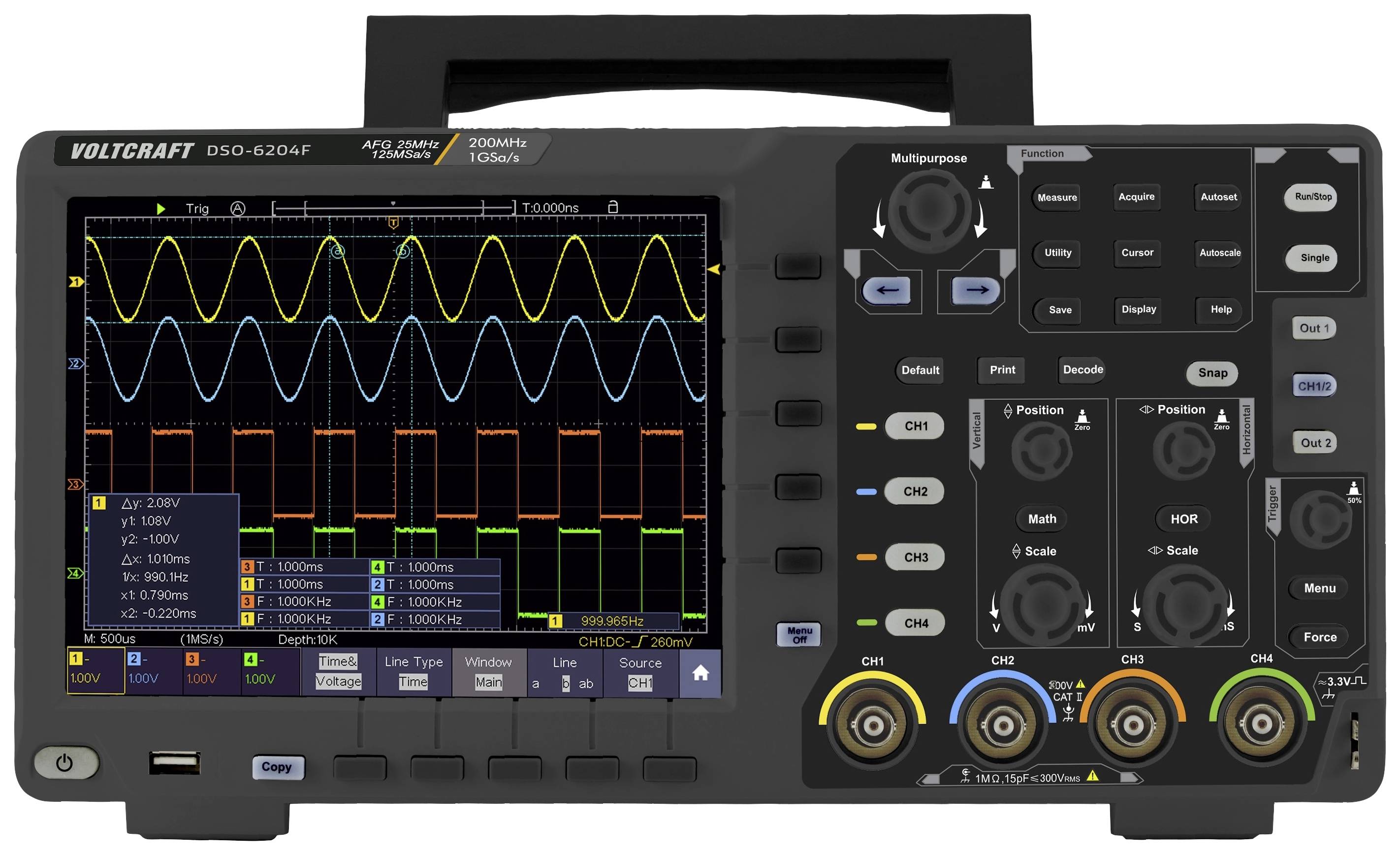

Digitální paměťový osciloskop DSO-6204F je ideální pro měření v laboratořích, ocení jej také vývojáři elektronických zařízení a servisní pracovníci. Nastavení je možné klasicky pomocí ovládacích tlačítek nebo přímo na obrazovce. Posouvání a přibližování obrazu je stejně intuitivní jako u smartphonu nebo tabletu.

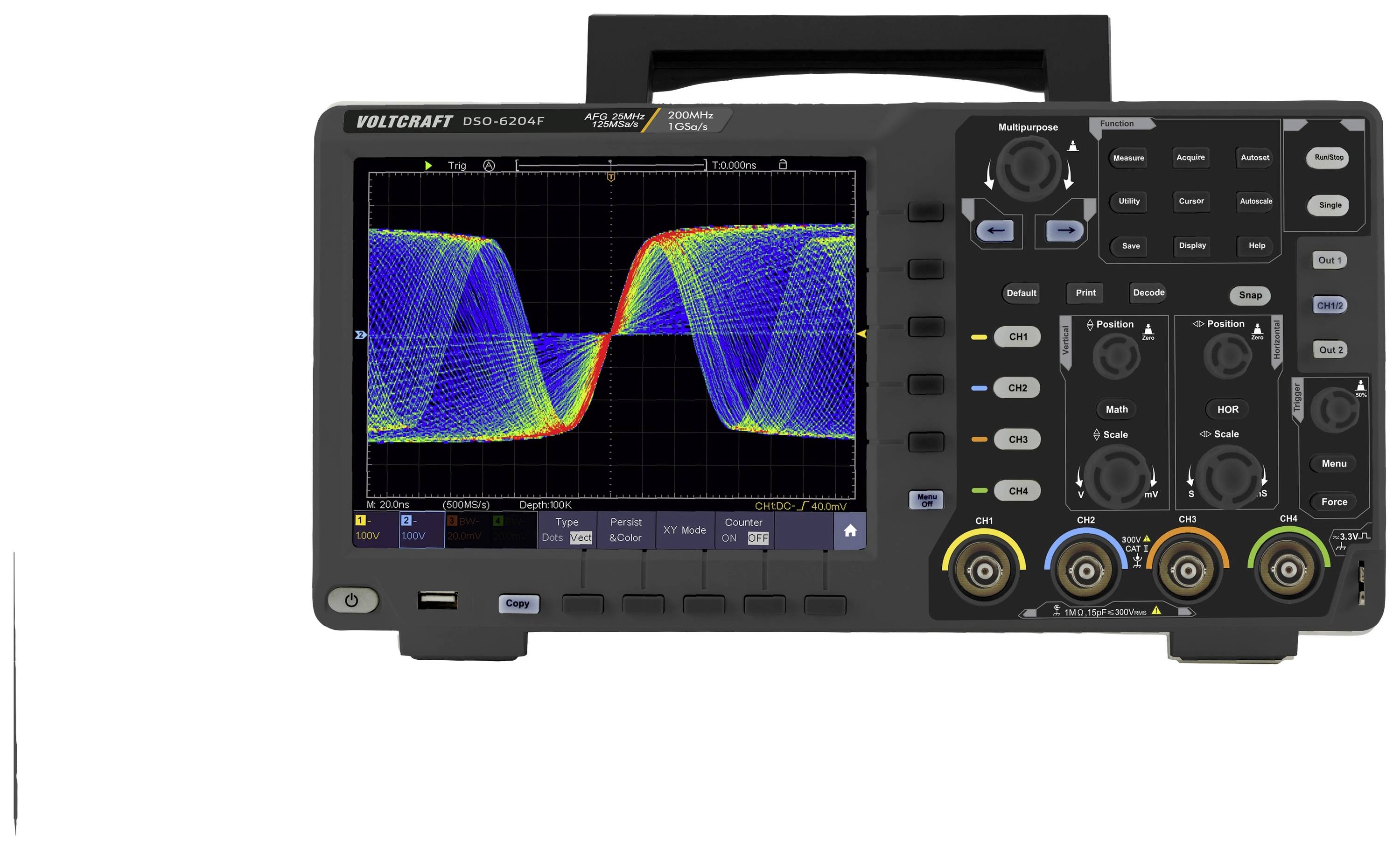

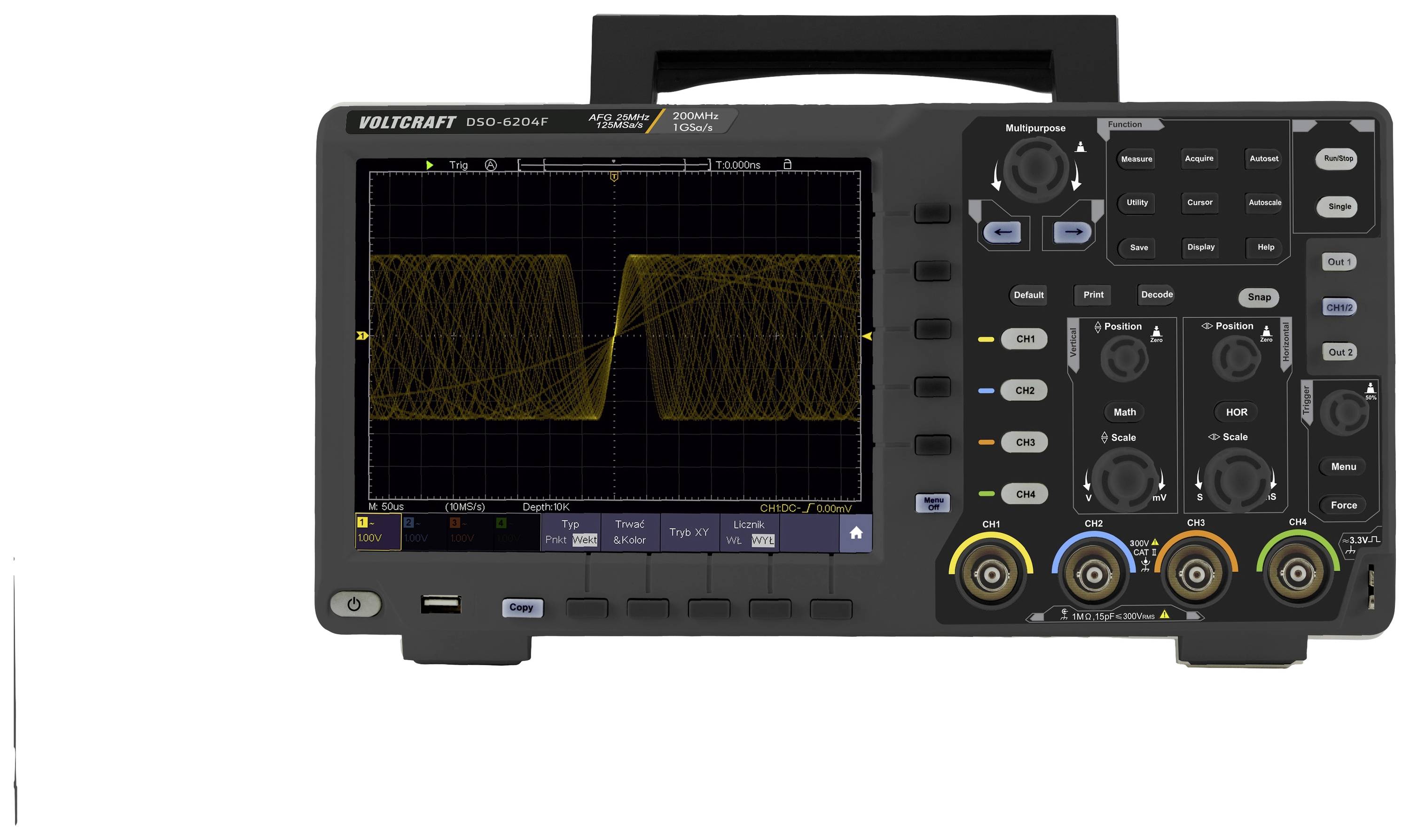

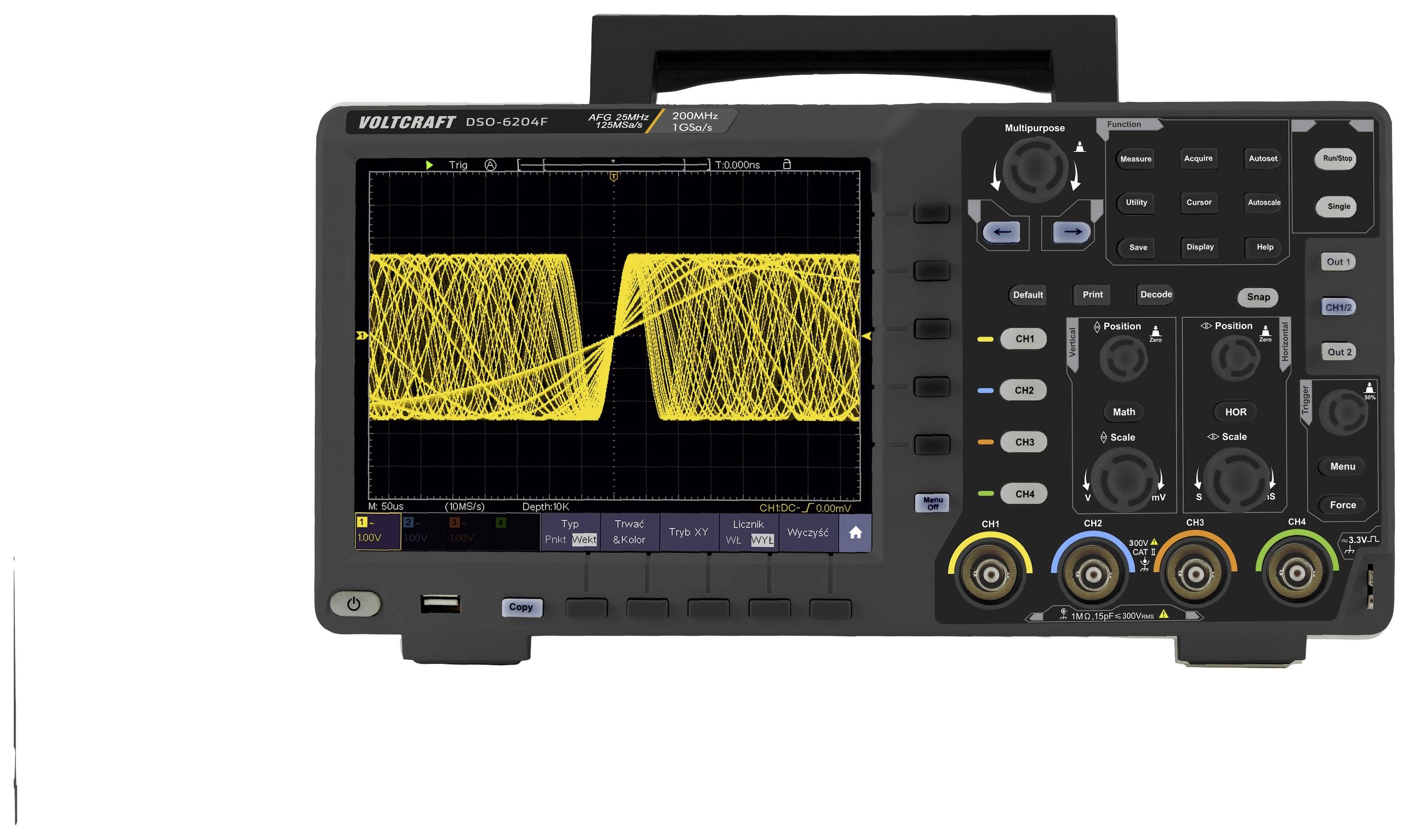

Zobrazení barevné teploty
Při měnících se frekvencích jsou opakující se průběhy signálu zobrazovány v barvách duhy podle jejich četnosti.
Dekódování sběrnic
Lze dekódovat signály sběrnic SPI, I²C, RS232 a CAN. Dekódované hodnoty lze zobrazit v binárním, decimálním, hexadecimálním nebo ASCII formátu a aktualizovat v tabulkách událostí. Hodnoty dekódovaných signálů sběrnice CAN jsou zobrazeny barevně. Lze tak snadněji rozlišit informace v oddílech Data, Data Length Code a Frame. Kontrolní součet pro sběrnici CAN také mění barvu v případě chyby.
Dokumentace další zpracování dat
Všechny výsledky měření a snímky obrazovky lze přenášet přes USB či síť do počítače a ukládat pro účely dokumentace. Při ukládání na USB datový nosič lze na dotykovém displeji pohodlně zadat název souboru.
Generátor funkcí s dotykovým ovládáním
Generátor funkcí s frekvencí 25 MHz lze ovládat přes dotykový panel nebo klasicky pomocí tlačítek. Lze vyvolat čtyři průběhy signálu: sinus, obdélník, rampa a puls. Předdefinováno je dalších 46 arbitrárních průběhů signálu – patří mezi ně např. exponenciální, schodišťový, funkce sinus a šum. Lze uložit i vlastní arbitrární průběhy.
Funkce Klon
Průběhy signálu na vstupu osciloskopu lze naklonovat na generátor funkcí. Výběr klonovaného úseku se provádí pohodlně přes dotykovou obrazovku.
Možnost provozu na akumulátor
Volitelný Li-Ion akumulátor značně rozšiřuje možnosti použití. Osciloskop s volitelným akumulátorem lze intuitivně ovládat i na cestách a umožňuje 3 h provozu bez dalšího napájení. Provoz na akumulátor je navíc praktický v laboratořích, pokud je zapotřebí oddělení od síťového potenciálu.
Zobrazení barevné teploty
Při měnících se frekvencích jsou opakující se průběhy signálu zobrazovány v barvách duhy podle jejich četnosti.
Dekódování sběrnic
Lze dekódovat signály sběrnic SPI, I²C, RS232 a CAN. Dekódované hodnoty lze zobrazit v binárním, decimálním, hexadecimálním nebo ASCII formátu a aktualizovat v tabulkách událostí. Hodnoty dekódovaných signálů sběrnice CAN jsou zobrazeny barevně. Lze tak snadněji rozlišit informace v oddílech Data, Data Length Code a Frame. Kontrolní součet pro sběrnici CAN také mění barvu v případě chyby.
Dokumentace další zpracování dat
Všechny výsledky měření a snímky obrazovky lze přenášet přes USB či síť do počítače a ukládat pro účely dokumentace. Při ukládání na USB datový nosič lze na dotykovém displeji pohodlně zadat název souboru.
Generátor funkcí s dotykovým ovládáním
Generátor funkcí s frekvencí 25 MHz lze ovládat přes dotykový panel nebo klasicky pomocí tlačítek. Lze vyvolat čtyři průběhy signálu: sinus, obdélník, rampa a puls. Předdefinováno je dalších 46 arbitrárních průběhů signálu – patří mezi ně např. exponenciální, schodišťový, funkce sinus a šum. Lze uložit i vlastní arbitrární průběhy.
Funkce Klon
Průběhy signálu na vstupu osciloskopu lze naklonovat na generátor funkcí. Výběr klonovaného úseku se provádí pohodlně přes dotykovou obrazovku.
Možnost provozu na akumulátor
Volitelný Li-Ion akumulátor značně rozšiřuje možnosti použití. Osciloskop s volitelným akumulátorem lze intuitivně ovládat i na cestách a umožňuje 3 h provozu bez dalšího napájení. Provoz na akumulátor je navíc praktický v laboratořích, pokud je zapotřebí oddělení od síťového potenciálu.
Provedení
- USB výstup kompatibilní s technologií Pict Bridge
- Arbitrární generátor funkcí DDS

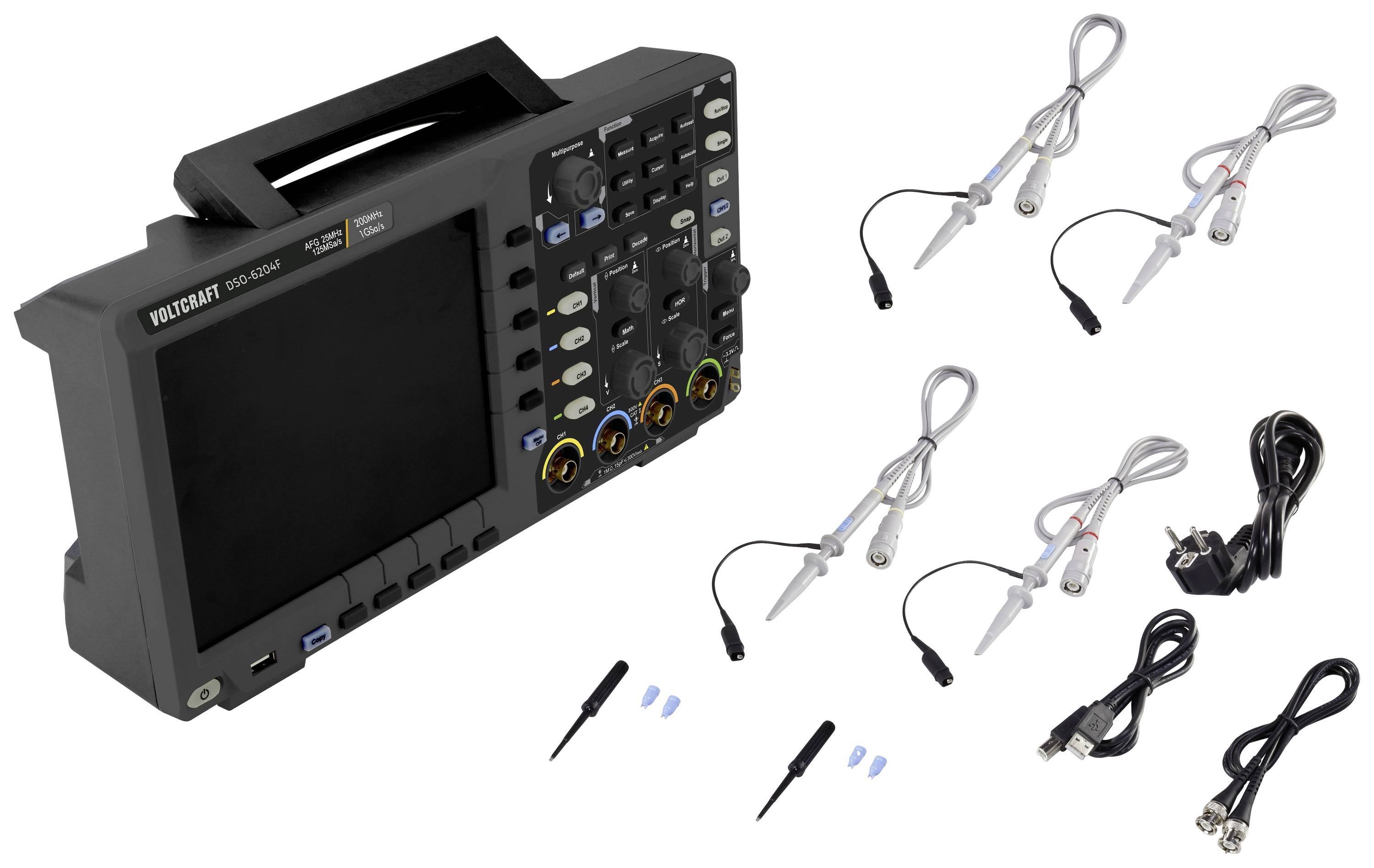

Obsah balení
- Digitální paměťový osciloskop
- 4x měřicí sonda
- Pomůcka pro seřízení sondy
- Síťový zdroj
- USB kabel
- BNC kabel (1 m)
- CD se softwarem
