GW Instek MDO-2204EX digitální osciloskop 200 MHz 1 GSa/s 10 Mpts 8 Bit s pamětí (DSO), spektrální analyzátor, funkce mu

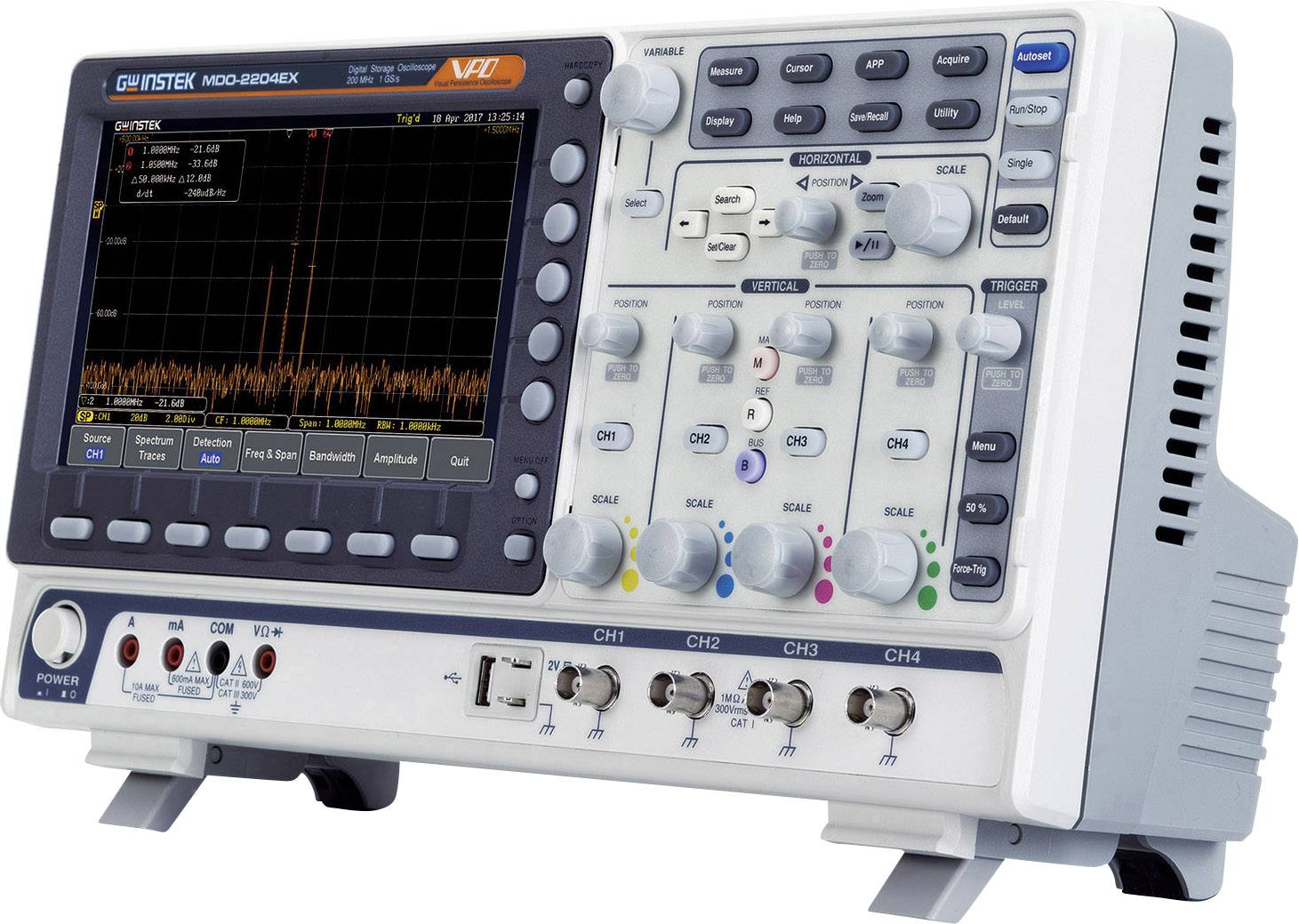

Osciloskop zobrazuje frekvenční spektrum na obrazovce, obklopené různými tlačítky a ovládacími prvky pro řízení zobrazení.

Osciloskop zobrazuje signál na obrazovce s několika ovládacími knoflíky a přípojkami pro řízení a zadávání dat.

1/2

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (51 866,94 Kč / kus)

51 866,94 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Osciloskop pro smíšené domény MDO-2204EX

200 MHz
Počet analogových vstupů 4
Hloubka paměti: 10 Mpts
Vzorkovací rychlost: 1 GSa/s

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 200 MHz

Vzorkovací frekvence na kanál: 1 GSa/s

Displej: Barevný TFT displej

Rozlišení: 8 Bit

Velikost obrazovky: 20.3 cm

Vlastnosti osciloskopu: s pamětí (DSO)
spektrální analyzátor
funkce multimetru

Časová základna: 1 ns - 100 s/dílek

Počet analogových vstupů: 4

: bez certifikátu

Kategorie měření: CAT I

Vertikální vychylování: 1 mV - 10 V / dílek

Vstupní impedance: 1 MΩ

Vstupní spojení: AC, DC, GND

Vstupní napětí: 300 Vrms

Napájení: AC 100 V - 240 V

Rozm.: (d x š x v) 127.3 x 384 x 208 mm

Hmotnost: 3 kg

Displej: 800 x 480 Pixel

Šířka: 384 mm

V: 208 mm

Délka: 127.3 mm

Rozhraní: USB
zásuvka RJ45

Hloubka paměti na kanál (Mpts): 10 Mpts

Typ: MDO-2204EX

Varianty(Všechny ceny jsou bez DPH.)

Počet analogových vstupů

Kalibrováno dle

Šířka pásma

GW Instek MDO-2204EX digitální osciloskop 200 MHz 1 GSa/s 10 Mpts 8 Bit s pamětí (DSO), spektrální analyzátor, funkce multimetru

Objednací číslo:1782000

Tento produkt

bez certifikátu

200 MHz

GW Instek MDO-2072EX digitální osciloskop 70 MHz 1 GSa/s 10 Mpts 8 Bit s pamětí (DSO), spektrální analyzátor, funkce multimetru

Objednací číslo:1781991

bez certifikátu

70 MHz

GW Instek MDO-2074EX digitální osciloskop 70 MHz 1 GSa/s 10 Mpts 8 Bit s pamětí (DSO), spektrální analyzátor, funkce multimetru

Objednací číslo:1781993

bez certifikátu

70 MHz

GW Instek MDO-2102EX digitální osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit s pamětí (DSO), spektrální analyzátor, funkce multimetru

Objednací číslo:1781994

bez certifikátu

100 MHz

GW Instek MDO-2104EX digitální osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit s pamětí (DSO), spektrální analyzátor, funkce multimetru

Objednací číslo:1781996

bez certifikátu

100 MHz

GW Instek MDO-2202EX digitální osciloskop 200 MHz 1 GSa/s 10 Mpts 8 Bit s pamětí (DSO), spektrální analyzátor, funkce multimetru

Objednací číslo:1781998

bez certifikátu

200 MHz

GW Instek MDO-2102EX digitální osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit Kalibrováno dle (ISO) s pamětí (DSO), spektrální analyzátor, funkce multimetru

Objednací číslo:2387913

ISO

100 MHz

GW Instek MDO-2104EX digitální osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit Kalibrováno dle (ISO) s pamětí (DSO), spektrální analyzátor, funkce multimetru

Objednací číslo:2387915

ISO

100 MHz

GW Instek MDO-2204EX digitální osciloskop 200 MHz 1 GSa/s 10 Mpts 8 Bit Kalibrováno dle (ISO) s pamětí (DSO), spektrální analyzátor, funkce multimetru

Objednací číslo:2387919

ISO

200 MHz

GW Instek MDO-2102EX digitální osciloskop 100 MHz 1 GSa/s 10 Mpts 8 Bit Kalibrováno dle (DAkkS) s pamětí (DSO), spektrální analyzátor, funkce multimetru

Objednací číslo:2388335

DAkkS

100 MHz

Ke stažení

List technických údajů

List technických údajů 1782000 GW Instek MDO-2204EX digitální osciloskop 200 MHz 1 GSa/s 10 Mpts 8 Bit s pamětí (DSO), spektrální analyzátor, funkce mu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1782000 GW Instek MDO-2204EX digitální osciloskop 200 MHz 1 GSa/s 10 Mpts 8 Bit s pamětí (DSO), spektrální analyzátor, funkce mu

Popis

MDO-2000E je multifunkční osciloskop pro smíšené domény. Tato řada kombinuje vlastnosti dvou modelů: MDO-2000EG a MDO-2000EX.

Modely MDO-2000EG disponují vestavěným spektrálním analyzátorem a 2kanálovým 25MHz arbitrárním generátorem a modely MDO-2000EX vestavěným spektrálním analyzátorem, generátorem arbitrárních vlnových průběhů, digitálním multimetrem (5 000 hodnot) a 5V/1A napájecím adaptérem.

První svého druhu: MDO-2000EX je v oblasti T&M průmyslu jedinečný osciloskop, který je vybaven digitálním multimetrem a napájecím adaptérem.
