HDC insert, Male, 400 V, 16 A, No. of poles: 32, Crimp connection, Size: 4 | Conrad Electronic | Conrad Electronic » All parts of success

Platform for Everything Technical
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

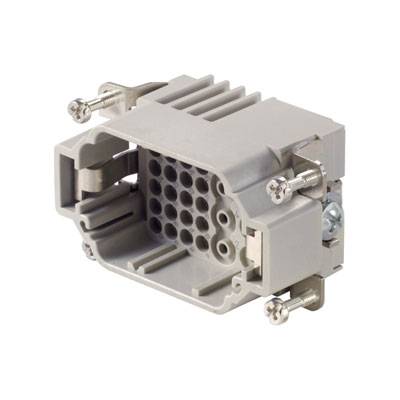

Šedostříbrný elektrický konektor s několika otvory a kovovými spoji. Vhodný pro průmyslové aplikace.

Šedostříbrný elektrický konektor s několika otvory a kovovými spoji. Vhodný pro průmyslové aplikace.

Weidmüller

Kategorie produktu

vložka pinového konektoru

Připojení

krimpované

Řada

RockStar® HDC

Vlastnosti

se slitinou mědi

počet kontaktů

8 + 24 + PE

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 10. 2. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (569,00 Kč / kus)

569,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

HDC insert, Male, 400 V, 16 A, No. of poles: 32, Crimp connection, Size: 4

HDC S8/24 MC

Technické parametry

Čistá hmotnost: 48 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 34 mm
výška: 35,3 mm
hloubka: 64 mm
délka patice: 64 mm
velikost: 4
řada: MixMate
jmenovité napětí (DIN EN 61984): 400 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 4 kV
jmenovitý proud (DIN EN 61984): 16 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 2 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
cyklů Au: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 10
připojení vodiče - průřez AWG (PE), min.: AWG 20
Bemessungsanschluss délka odizolování: 7,5 mm
délka odizolování PE připojení: 13 mm
utahovací moment max. PE připojení:
utahovací moment 2,5 Nm min. PE-připojení: 2 Nm
upevňovací šroub M 5
čepel rozměr křížový: vel. PH2
čepel rozměr plochý (PE): SD 1,2 x 6,5
výška: 35,3 mm
počet výkon kontakty: 8

Kategorie produktu: vložka pinového konektoru

Řada: RockStar® HDC

Vlastnosti: se slitinou mědi

Připojení: krimpované

počet kontaktů: 8 + 24 + PE

Průřez vodiče (max.): 4 mm²

Pólů: 8
24

Průřez vodiče (min.): 0.5 mm²

Průřez vodiče - výkonový kontakt (max.): 4 mm²

Průřez vodiče - výkonový kontakt (min.): 0.5 mm²

Průřez vodiče - řídicí kontakt (max.): 2.5 mm²

Průřez vodiče - řídicí kontakt (min.): 0.5 mm²

Obsah: 1 ks

Počet pólů: Ano

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 195795 HDC insert, Male, 400 V, 16 A, No. of poles: 32, Crimp connection, Size: 4

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 195795 HDC insert, Male, 400 V, 16 A, No. of poles: 32, Crimp connection, Size: 4

Popis

The MixMate series of connectors can simultaneously transmit high rated currents and voltages as well as signals.
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.
Crimp connection

Popis

The MixMate series of connectors can simultaneously transmit high rated currents and voltages as well as signals.
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.
Crimp connection
