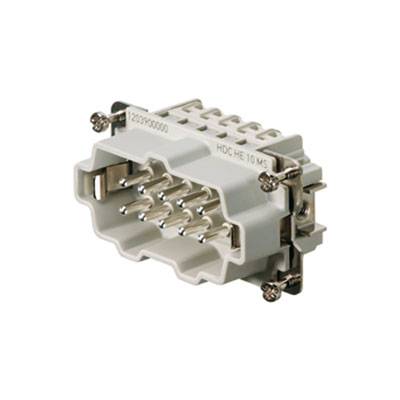

HDC insert, Male, 500 V, 16 A, No. of poles: 10, Screw connection, Size: 4
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
šroubovací
Řada
RockStar® HDC HE
Vlastnosti
se slitinou mědi
počet kontaktů
10 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
376,03 Kč
3
5% = 18,65 Kč
357,38 Kč
5
7% = 26,10 Kč
349,93 Kč
10
9% = 32,90 Kč
343,13 Kč
25
10% = 36,66 Kč
339,37 Kč
50
11% = 42,91 Kč
333,12 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (376,03 Kč / kus)
376,03 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
HDC insert, Male, 500 V, 16 A, No. of poles: 10, Screw connection, Size: 4
- HDC U 10 MS
Technické parametry
- Čistá hmotnost: 67 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 35,7 mm
- hloubka: 64 mm
- délka patice: 64 mm
- velikost: 4
- řada: U
- jmenovité napětí (DIN EN 61984): 500 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 6 kV
- jmenovitý proud (DIN EN 61984): 16 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 2 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 12
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- Bemessungsanschluss délka odizolování: 9 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení:
- Utahovací moment 1,5 Nm min. PE-připojení: 1,2 Nm
- upevňovací šroub M 4
- čepel rozměr křížový: vel. PH1
- čepel rozměr plochý (PE): SD 0,8 x 4,0
- povrch: stříbrná pasivovaná
- materiál: slitina mědi
- čepel rozměr plochý (šroubové připojení): SD 0,6 x 3,5
- výška: 35,7 mm
- Kategorie produktu
vložka pinového konektoru
- Řada
RockStar® HDC HE
- Vlastnosti
se slitinou mědi
- Připojení
šroubovací
- počet kontaktů
10 + PE
- Průřez vodiče (max.)
2.5 mm²
- Pólů
10
- Průřez vodiče (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólů
Ano
34
35.7 mm
64 mm
500 V
10
Pin
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
ANO
Other copper alloys
16 A
Thermoplastic
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 201589 HDC insert, Male, 500 V, 16 A, No. of poles: 10, Screw connection, Size: 4
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 201589 HDC insert, Male, 500 V, 16 A, No. of poles: 10, Screw connection, Size: 4
Popis
For the screw connection, the wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring (with the exception of size 1).
Number of poles: 10
Rated current: 16 A
Rated voltage: 500 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Screw connection
Number of poles: 10
Rated current: 16 A
Rated voltage: 500 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Screw connection
