Name: HDC insert, Male, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6
Brand: Weidmüller
SKU: 195788
Availability: BackOrder

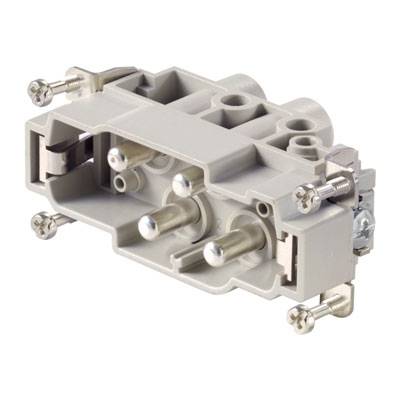

Šedý, obdélníkový elektrický konektor s několika kovovými kolíky a šrouby, který se používá pro připojení zařízení.

Kategorie produktu

vložka pinového konektoru

Připojení

šroubovací

Řada

RockStar® HDC

Vlastnosti

se slitinou mědi

počet kontaktů

4 + PE

Datasheety: (PDF)

Doručení: St 21. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (723,14 Kč / kus)

723,14 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDC insert, Male, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6

HDC S4/0 MS

Technické parametry

Čistá hmotnost: 109 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 34 mm
výška: 42 mm
hloubka: 84,5 mm
délka patice: 84,5 mm
velikost: 6
řada: MixMate
jmenovité napětí (DIN EN 61984): 830 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 8 kV
jmenovitý proud (DIN EN 61984): 80 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 1 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 6
vodičové připojení - průřez AWG (PE), min.: AWG 20
délka odizolování Bemessungsanschluss: 15 mm
délka odizolování PE připojení: 13 mm
utahovací moment max. PE připojení:
Utahovací moment 2,5 Nm min. PE-připojení: 2 Nm
upevňovací šroub M 5
čepel rozměr křížový: vel. PH2
čepel rozměr plochý (PE): SD 1,2 x 6,5
povrch: stříbrná pasivovaná
materiál: slitina mědi
čepel rozměr plochý (šroubové připojení): 1,0 x 5,5 mm
zástrčka: 42 mm
počet výkon kontakty: 4

Kategorie produktu: vložka pinového konektoru

Řada: RockStar® HDC

Vlastnosti: se slitinou mědi

Připojení: šroubovací

počet kontaktů: 4 + PE

Průřez vodiče (max.): 16 mm²

Pólů: 4

Průřez vodiče (min.): 1.5 mm²

Průřez vodiče - výkonový kontakt (max.): 16 mm²

Průřez vodiče - výkonový kontakt (min.): 1.5 mm²

Obsah: 1 ks

Počet pólů: Ano

: 34

: 42 mm

: 84.5 mm

: 830 V

: 4

: Pin

: -40-125 °C

: V0

: 8 kV

: Screw connection

: Silver

: 3

: 0.5-16 mm²

: 0.5-16 mm²

: 0.5-16 mm²

: 1.5-16 mm²

: ANO

: Other copper alloys

: 80 A

: Thermoplastic

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Kategorie produktu

HDC insert, Male, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6

Objednací číslo:195788

Doručení: St 21. 10.

5 KsConrad Electronic

Tento produkt

šroubovací

vložka pinového konektoru

Min.: 1

Násobky: 1

723,14 Kč^*

HDC insert, Female, 400 V, 16 A, No. of poles: 32, Crimp connection, Size: 4

Objednací číslo:195794

Doručení: St 21. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

491,74 Kč^*

HDC insert, Female, 400 V, 80 A, No. of poles: 12, Screw connection, Size: 8

Objednací číslo:195791

Doručení: St 21. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

767,77 Kč^*

HDC insert, Female, 690 V, 110 A, No. of poles: 8, Axial screw connection, Size: 8

Objednací číslo:195801

Doručení: St 21. 10.

5 KsConrad Electronic

axiální šroubové připojení

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

1 619,01 Kč^*

HDC insert, Female, 690 V, 40 A, No. of poles: 14, Crimp connection, Size: 6

Objednací číslo:195799

Doručení: St 11. 11.

Conrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

511,57 Kč^*

HDC insert, Female, 690 V, 40 A, No. of poles: 42, Crimp connection, Size: 6

Objednací číslo:195797

Doručení: St 11. 11.

Conrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

409,09 Kč^*

HDC insert, Female, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6

Objednací číslo:195787

Doručení: St 21. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

660,33 Kč^*

HDC insert, Female, 830 V, 80 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:195789

Doručení: St 21. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

875,21 Kč^*

HDC insert, Male, 400 V, 16 A, No. of poles: 32, Crimp connection, Size: 4

Objednací číslo:195795

Doručení: Út 12. 1. 2027

Conrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

475,21 Kč^*

HDC insert, Male, 400 V, 80 A, No. of poles: 12, Screw connection, Size: 8

Objednací číslo:195793

Doručení: St 21. 10.

5 KsConrad Electronic

šroubovací

vložka pinového konektoru

Min.: 1

Násobky: 1

681,82 Kč^*

Ke stažení

List technických údajů

List technických údajů 195788 HDC insert, Male, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 195788 HDC insert, Male, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6

Popis

The MixMate series of connectors can simultaneously transmit high rated currents and voltages as well as signals.
The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.>br> Screw connection
