Name: HDC insert, Female, 690 V, 40 A, No. of poles: 6, Crimp connection, Size: HQ
Brand: Weidmüller
SKU: 195481
Availability: BackOrder

Pětipolový konektor s obdélníkovým pouzdrem, bílé barvy, vhodný pro elektrická připojení v průmyslových aplikacích.

Kategorie produktu

vložka pinového konektoru

Připojení

krimpované

Řada

RockStar® HDC HQ

Vlastnosti

se slitinou mědi

počet kontaktů

4 + 2 + PE

Datasheety: (PDF)

Doručení: St 21. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (111,56 Kč / kus)

111,56 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDC insert, Female, 690 V, 40 A, No. of poles: 6, Crimp connection, Size: HQ

HDC HQ 4/2 FC

Technické parametry

Čistá hmotnost: 15 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 22,4 mm
výška: 39,8 mm
hloubka: 41,6 mm
zdířka: 39,8 mm
délka patice: 41,6 mm
velikost: HQ
řada: HQ
jmenovité napětí (DIN EN 61984): 690 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 6 kV
jmenovitý proud (DIN EN 61984): 40 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 1 mΩ, ≤ 4mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
cyklů Au: ≥ 500
připojení PE: krimpované
připojení vodiče - průřez AWG (PE), max.: AWG 10
připojení vodiče - průřez AWG (PE), min.: AWG 16
Bemessungsanschluss délka odizolování: 9 mm
délka odizolování PE připojení: 9 mm
počet výkon kontakty: 4

Kategorie produktu: vložka pinového konektoru

Řada: RockStar® HDC HQ

Vlastnosti: se slitinou mědi

Připojení: krimpované

počet kontaktů: 4 + 2 + PE

Průřez vodiče (max.): 6 mm²

Pólů: 4
2

Průřez vodiče (min.): 1.5 mm²

Průřez vodiče - výkonový kontakt (max.): 6 mm²

Průřez vodiče - výkonový kontakt (min.): 1.5 mm²

Průřez vodiče - řídicí kontakt (max.): 2.5 mm²

Průřez vodiče - řídicí kontakt (min.): 0.14 mm²

Obsah: 1 ks

Počet pólů: Ano

: 22.4

: 39.8 mm

: 41.6 mm

: 690 V

: 6

: Bus

: -40-125 °C

: V0

: 6 kV

: Crimp connection

: Silver

: 3

: 1.5-6 mm²

: 1.5-6 mm²

: 1.5-6 mm²

: ANO

: Other copper alloys

: 40 A

: Thermoplastic

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Kategorie produktu

HDC insert, Female, 690 V, 40 A, No. of poles: 6, Crimp connection, Size: HQ

Objednací číslo:195481

Doručení: St 21. 10.

5 KsConrad Electronic

Tento produkt

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

111,56 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 17, Crimp connection, Size: HQ

Objednací číslo:195485

Doručení: St 21. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

111,56 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 40, Crimp connection, Size: 6

Objednací číslo:202791

Okamžité doručení: Čt 15. 10.

7 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

321,49 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 5, Crimp connection, Size: 1

Objednací číslo:254850

Doručení: St 21. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

227,27 Kč^*

HDC insert, Female, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

Objednací číslo:195483

Doručení: St 21. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

409,09 Kč^*

HDC insert, Female, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:321942

Doručení: St 21. 10.

5 Set(y)Conrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

706,61 Kč^*

HDC insert, Female, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:202769

Doručení: St 21. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

830,58 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 8, Crimp connection, Size: HQ

Objednací číslo:254862

Doručení: St 21. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

362,81 Kč^*

HDC insert, Female, 830 V, 20 A, No. of poles: 12, Screw connection, Size: 8

Objednací číslo:202868

Doručení: St 21. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

491,74 Kč^*

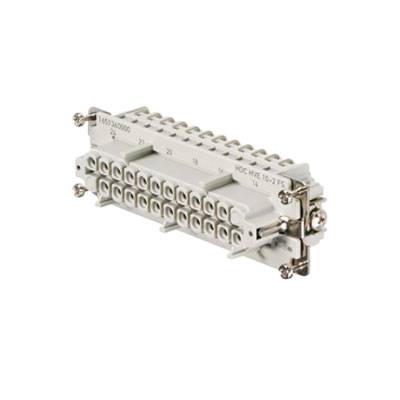

HDC insert, Female, 830 V, 20 A, No. of poles: 12, Tension clamp connection, Size: 8

Objednací číslo:256182

Doručení: Út 8. 12.

Conrad Electronic

pružinová svorka

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

577,69 Kč^*

Ke stažení

List technických údajů

List technických údajů 195481 HDC insert, Female, 690 V, 40 A, No. of poles: 6, Crimp connection, Size: HQ

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 195481 HDC insert, Female, 690 V, 40 A, No. of poles: 6, Crimp connection, Size: HQ

Popis

The HQ series - big features in a compact design The electrical values speak for themselves. You can also use the established HD- and HX-crimp contacts here.
The wire connection level is designed as a crimp contact The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.

Pole count: 4/2 (+PE)
Rated current: 40/10 A
Rated voltage: 690 / 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
