Name: HDC insert, Male, 250 V, 16 A, No. of poles: 16, Tension clamp connection, Size: 5
Brand: Weidmüller
SKU: 204610
Availability: BackOrder

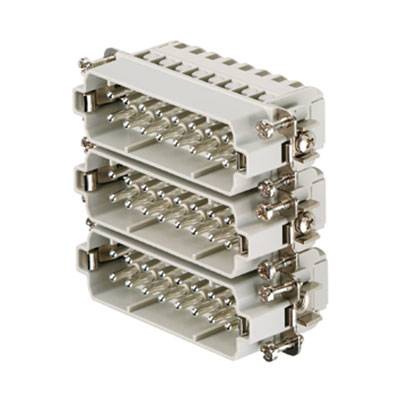

Tři elektrické konektory navršené na sebe, s stříbrnými kontakty a světle šedými plastovými kryty.

Kategorie produktu

vložka pinového konektoru

Připojení

pružinová svorka

Řada

RockStar® HDC HA

Vlastnosti

se slitinou mědi

počet kontaktů

16 + PE

Datasheety: (PDF)

Doručení: St 21. 10.

5 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (557,85 Kč / kus)

557,85 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDC insert, Male, 250 V, 16 A, No. of poles: 16, Tension clamp connection, Size: 5

HDC HA 16 MT 33-48

Technické parametry

Čistá hmotnost: 57 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 23 mm
výška: 29 mm
hloubka: 73 mm
délka patice: 73 mm
velikost: 5
řada: HA
jmenovité napětí (DIN EN 61984): 250 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 4 kV
jmenovitý proud (DIN EN 61984): 16 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 2 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 14
připojení vodiče - průřez AWG (PE), min.: AWG 20
Bemessungsanschluss délka odizolování: 8 mm
délka odizolování PE připojení: 10 mm
utahovací moment max. PE připojení:
Utahovací moment 1,5 Nm min. PE-připojení: 1,2 Nm
upevňovací šroub M 4
čepel rozměr křížový: vel. PH1
čepel rozměr plochý (PE): SD 0,8 x 4,0
povrch: stříbrná pasivovaná
materiál: slitina mědi
čepel rozměr plochý (šroubové připojení): SD 0.5 x 3.0
zástrčka výška: 29 mm

Kategorie produktu: vložka pinového konektoru

Řada: RockStar® HDC HA

Vlastnosti: se slitinou mědi

Připojení: pružinová svorka

počet kontaktů: 16 + PE

Průřez vodiče (max.): 2.5 mm²

Pólů: 16

Průřez vodiče (min.): 0.25 mm²

Obsah: 1 ks

Počet pólů: Ano

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Kategorie produktu

HDC insert, Male, 250 V, 16 A, No. of poles: 16, Tension clamp connection, Size: 5

Objednací číslo:204610

Doručení: St 21. 10.

5 KsConrad Electronic

Tento produkt

pružinová svorka

vložka pinového konektoru

Min.: 1

Násobky: 1

557,85 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 16, Crimp connection, Size: 5

Objednací číslo:204491

Doručení: Út 8. 12.

Conrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

409,09 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 16, Screw connection, Size: 5

Objednací číslo:202845

Doručení: St 21. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

470,25 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 16, Screw connection, Size: 5

Objednací číslo:202840

Doručení: St 21. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

486,78 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 16, Tension clamp connection, Size: 5

Objednací číslo:204606

Doručení: St 21. 10.

5 KsConrad Electronic

pružinová svorka

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

557,85 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 16, Tension clamp connection, Size: 5

Objednací číslo:204607

Doručení: St 21. 10.

5 KsConrad Electronic

pružinová svorka

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

557,85 Kč^*

HDC insert, Female, 250 V, 22 A, No. of poles: 10, Crimp connection, Size: 2

Objednací číslo:204480

Doručení: St 21. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

362,81 Kč^*

HDC insert, Female, 250 V, 22 A, No. of poles: 10, Screw connection, Size: 2

Objednací číslo:202815

Doručení: St 21. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

384,30 Kč^*

HDC insert, Female, 250 V, 22 A, No. of poles: 10, Tension clamp connection, Size: 2

Objednací číslo:204602

Doručení: St 21. 10.

5 KsConrad Electronic

pružinová svorka

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

342,98 Kč^*

HDC insert, Female, 250 V, 22 A, No. of poles: 16, Crimp connection, Size: 5

Objednací číslo:204482

Doručení: St 21. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

428,93 Kč^*

Ke stažení

List technických údajů

List technických údajů 204610 HDC insert, Male, 250 V, 16 A, No. of poles: 16, Tension clamp connection, Size: 5

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 204610 HDC insert, Male, 250 V, 16 A, No. of poles: 16, Tension clamp connection, Size: 5

Popis

The small and thin HA series can be used wherever space is limited.
The wire connection level is designed for crimp contacts. Thus practically no servicing is required. In addition, a secure and permanent connection is established which is resistant to vibrations.

Pole count: 48
Rated current: 16 A
Rated voltage 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Tension clamp connection
