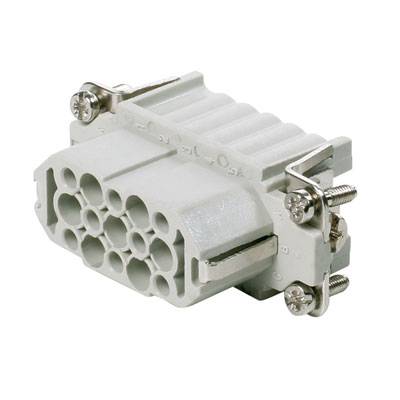

HDC insert, Female, 250 V, 10 A, No. of poles: 40, Crimp connection, Size: 6
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektorová vložka, zásuvka
Připojení
krimpované
Řada
RockStar® HDC HQ
Vlastnosti
se slitinou mědi
počet kontaktů
40 + PE
Datasheety: (PDF)
Počet
Celková cena (321,49 Kč / kus)
321,49 Kč
Bez DPH.
Už jen 7 Ks skladem!
Hlavní benefity
HDC insert, Female, 250 V, 10 A, No. of poles: 40, Crimp connection, Size: 6
- HDC HD 40 FC
Technické parametry
- Čistá hmotnost: 63 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 35 mm
- hloubka: 84,5 mm
- zdířka: 35 mm
- délka patice: 84,5 mm
- velikost: 6
- řada: HD
- jmenovité napětí (DIN EN 61984): 250 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 4 kV
- jmenovitý proud (DIN EN 61984): 10 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 4mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- cyklů Au: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 14
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- Bemessungsanschluss délka odizolování: 8 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení: 1,5 Nm
- utahovací moment min. PE-připojení: 1,2 Nm
- upevňovací šroub M 4
- čepel rozměr křížový: vel. PZ1
- čepel rozměr plochý (PE): SD 0,6 x 3,5, SD 0,8 x 4,0
- Kategorie produktu
konektorová vložka, zásuvka
- Řada
RockStar® HDC HQ
- Vlastnosti
se slitinou mědi
- Připojení
krimpované
- počet kontaktů
40 + PE
- Průřez vodiče (max.)
2.5 mm²
- Pólů
40
- Průřez vodiče (min.)
0.14 mm²
- Obsah
1 ks
- Počet pólů
Ano
34
35 mm
84.5 mm
250 V
40
Bus
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.5 mm²
ANO
Other copper alloys
10 A
Thermoplastic
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 202791 HDC insert, Female, 250 V, 10 A, No. of poles: 40, Crimp connection, Size: 6
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 202791 HDC insert, Female, 250 V, 10 A, No. of poles: 40, Crimp connection, Size: 6
Popis
The HD range features a high density of contacts. It is thus optimally suited for signal processing.
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.
Number of poles: 80
Rated current: 10 A
Rated voltage: 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.
Number of poles: 80
Rated current: 10 A
Rated voltage: 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
