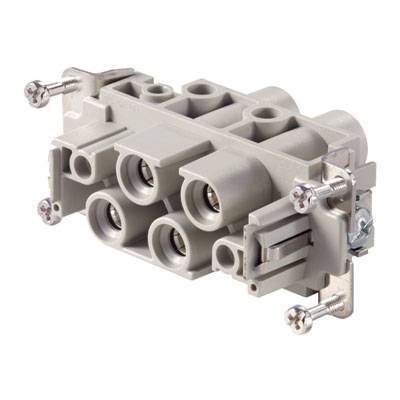

HDC insert, Female, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektorová vložka, zásuvka
Připojení
šroubovací
Řada
RockStar® HDC
Vlastnosti
se slitinou mědi
počet kontaktů
4 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
660,33 Kč
3
4% = 28,73 Kč
631,60 Kč
5
6% = 40,21 Kč
620,12 Kč
10
7% = 47,81 Kč
612,52 Kč
25
9% = 56,45 Kč
603,88 Kč
50
10% = 66,03 Kč
594,30 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (660,33 Kč / kus)
660,33 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
HDC insert, Female, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6
- HDC S4/0 FS
Dodatečné informace:
Technické parametry
- Čistá hmotnost: 105 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 46,2 mm
- hloubka: 84,5 mm
- zdířka: 46,2 mm
- délka patice: 84,5 mm
- velikost: 6
- řada: MixMate
- jmenovité napětí (DIN EN 61984): 830 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 8 kV
- jmenovitý proud (DIN EN 61984): 80 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 1 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 6
- vodičové připojení - průřez AWG (PE), min.: AWG 20
- délka odizolování Bemessungsanschluss: 15 mm
- délka odizolování PE připojení: 13 mm
- utahovací moment max. PE připojení:
- Utahovací moment 2,5 Nm min. PE-připojení: 2 Nm
- upevňovací šroub M 5
- čepel rozměr křížový: vel. PH2
- čepel rozměr plochý (PE): SD 1,2 x 6,5
- povrch: stříbrná pasivovaná
- materiál: slitina mědi
- čepel rozměr plochý (šroubové připojení): 1,0 x 5,5 mm,
- počet výkon kontakty: 4
- Kategorie produktu
konektorová vložka, zásuvka
- Řada
RockStar® HDC
- Vlastnosti
se slitinou mědi
- Připojení
šroubovací
- počet kontaktů
4 + PE
- Průřez vodiče (max.)
16 mm²
- Pólů
4
- Průřez vodiče (min.)
1.5 mm²
- Průřez vodiče - výkonový kontakt (max.)
16 mm²
- Průřez vodiče - výkonový kontakt (min.)
1.5 mm²
- Obsah
1 ks
- Počet pólů
Ano
34
46.2 mm
84.5 mm
830 V
4
Bus
-40-125 °C
V0
8 kV
Screw connection
Silver
3
0.5-16 mm²
0.5-16 mm²
0.5-16 mm²
1.5-16 mm²
ANO
Other copper alloys
80 A
Thermoplastic
Ke stažení
List technických údajů
List technických údajů 195787 HDC insert, Female, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 195787 HDC insert, Female, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6
Popis
The MixMate series of connectors can simultaneously transmit high rated currents and voltages as well as signals.
The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.>br> Screw connection
The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.>br> Screw connection
