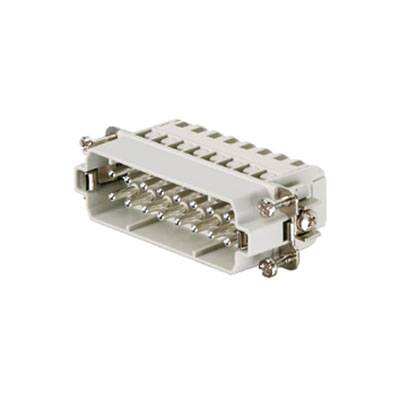

HDC insert, Male, 250 V, 22 A, No. of poles: 16, Tension clamp connection, Size: 5
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
pružinová svorka
Řada
RockStar® HDC HA
Vlastnosti
se slitinou mědi
počet kontaktů
16 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
491,74 Kč
3
4% = 21,39 Kč
470,35 Kč
5
6% = 29,95 Kč
461,79 Kč
10
7% = 35,61 Kč
456,13 Kč
25
9% = 42,05 Kč
449,69 Kč
50
10% = 49,18 Kč
442,56 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (491,74 Kč / kus)
491,74 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
HDC insert, Male, 250 V, 22 A, No. of poles: 16, Tension clamp connection, Size: 5
- HDC HA 16 MT
Technické parametry
- Čistá hmotnost: 59 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 23 mm
- výška: 29 mm
- hloubka: 73 mm
- délka patice: 73 mm
- velikost: 5
- řada: HA
- jmenovité napětí (DIN EN 61984): 250 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 4 kV
- jmenovitý proud (DIN EN 61984): 16 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 2 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 14
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- Bemessungsanschluss délka odizolování: 8 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení:
- Utahovací moment 1,5 Nm min. PE-připojení: 1,2 Nm
- upevňovací šroub M 4
- čepel rozměr křížový: vel. PH1
- čepel rozměr plochý (PE): SD 0,8 x 4,0
- povrch: stříbrná pasivovaná
- materiál: slitina mědi
- čepel rozměr plochý (šroubové připojení): SD 0.5 x 3.0
- zástrčka výška: 29 mm
- Kategorie produktu
vložka pinového konektoru
- Řada
RockStar® HDC HA
- Vlastnosti
se slitinou mědi
- Připojení
pružinová svorka
- počet kontaktů
16 + PE
- Průřez vodiče (max.)
2.5 mm²
- Pólů
16
- Průřez vodiče (min.)
0.25 mm²
- Obsah
1 ks
- Počet pólů
Ano
23
29 mm
73 mm
250 V
16
Pin
-40-125 °C
V0
4 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
ANO
Other copper alloys
16 A
Thermoplastic
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 204608 HDC insert, Male, 250 V, 22 A, No. of poles: 16, Tension clamp connection, Size: 5
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 204608 HDC insert, Male, 250 V, 22 A, No. of poles: 16, Tension clamp connection, Size: 5
Popis
The small and thin HA series can be used wherever space is limited.
The wire connection level is designed for crimp contacts. Thus practically no servicing is required. In addition, a secure and permanent connection is established which is resistant to vibrations.
Pole count: 16
Rated current: 22 A
Rated voltage 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Tension clamp connection
The wire connection level is designed for crimp contacts. Thus practically no servicing is required. In addition, a secure and permanent connection is established which is resistant to vibrations.
Pole count: 16
Rated current: 22 A
Rated voltage 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Tension clamp connection
