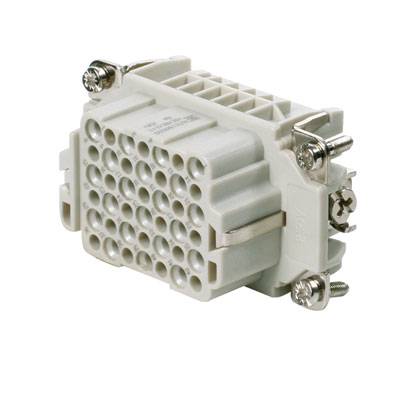

HDC insert, Female, 250 V, 10 A, No. of poles: 42, Crimp connection, Size: 4
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektorová vložka, zásuvka
Připojení
krimpované
Řada
RockStar® HDC HDD
Vlastnosti
se slitinou mědi
počet kontaktů
42 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
577,69 Kč
3
4% = 25,14 Kč
552,55 Kč
5
6% = 35,19 Kč
542,50 Kč
10
7% = 41,83 Kč
535,86 Kč
25
9% = 49,39 Kč
528,30 Kč
50
10% = 57,77 Kč
519,92 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (577,69 Kč / kus)
577,69 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
HDC insert, Female, 250 V, 10 A, No. of poles: 42, Crimp connection, Size: 4
- HDC HDD 42 FC
Dodatečné informace:
Technické parametry
- Čistá hmotnost: 54 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 33 mm
- hloubka: 64 mm
- vysoká zásuvka: 33 mm
- délka patice: 64 mm
- velikost: 4
- řada: HDD
- jmenovité napětí (DIN EN 61984): 250 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 4 kV
- jmenovitý proud (DIN EN 61984): 10 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 4mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- cyklů Au: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 14
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- Bemessungsanschluss délka odizolování: 8 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení: 1,5 Nm
- utahovací moment min. PE-připojení: 1,2 Nm
- upevňovací šroub M 4
- čepel rozměr křížový: vel. PZ1
- čepel rozměr plochý (PE): SD 0,6 x 3,5, SD 0,8 x 4,0
- Kategorie produktu
konektorová vložka, zásuvka
- Řada
RockStar® HDC HDD
- Vlastnosti
se slitinou mědi
- Připojení
krimpované
- počet kontaktů
42 + PE
- Průřez vodiče (max.)
2.5 mm²
- Pólů
42
- Průřez vodiče (min.)
0.14 mm²
- Obsah
1 ks
- Počet pólů
Ano
Ke stažení
List technických údajů
List technických údajů 202852 HDC insert, Female, 250 V, 10 A, No. of poles: 42, Crimp connection, Size: 4
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 202852 HDC insert, Female, 250 V, 10 A, No. of poles: 42, Crimp connection, Size: 4
Popis
The HDD series with machined crimp contacts is designed for high pole counts in tight spaces. Users save installation space with the smaller design, without having to limit the number of poles.
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades. Crimp contacts are not delivered with the inserts.
Number of poles: 42
Rated current: 10 A
Rated voltage: 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades. Crimp contacts are not delivered with the inserts.
Number of poles: 42
Rated current: 10 A
Rated voltage: 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
