Name: HDC insert, Female, 400 V, 80 A, No. of poles: 12, Screw connection, Size: 8
Brand: Weidmüller
SKU: 195791
Availability: BackOrder

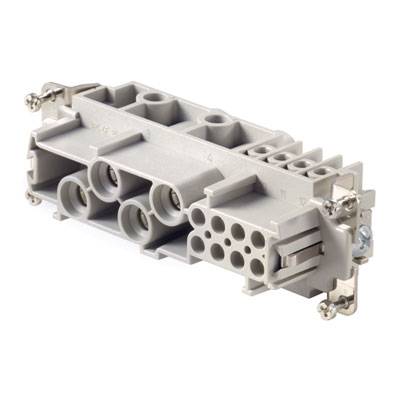

Šedý elektrický konektor s několika připojovacími body a upevňovacími šrouby po stranách.

Kategorie produktu

konektorová vložka, zásuvka

Připojení

šroubovací

Řada

RockStar® HDC

Vlastnosti

se slitinou mědi

počet kontaktů

4 + 8 + PE

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (929,00 Kč / kus)

929,00 Kč

Včetně DPH.

Už jen 5 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

HDC insert, Female, 400 V, 80 A, No. of poles: 12, Screw connection, Size: 8

HDC S4/8 FS

Technické parametry

Čistá hmotnost: 142 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 34 mm
výška: 46,2 mm
hloubka: 111 mm
zdířka: 46,2 mm
délka patice: 111 mm
velikost: 8
řada: MixMate
jmenovité napětí (DIN EN 61984): 400 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 6 kV
jmenovitý proud (DIN EN 61984): 80 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 1 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 6
vodičové připojení - průřez AWG (PE), min.: AWG 20
délka odizolování Bemessungsanschluss: 15 mm
délka odizolování PE připojení: 13 mm
utahovací moment max. PE připojení:
Utahovací moment 2,5 Nm min. PE-připojení: 2 Nm
upevňovací šroub M 5
čepel rozměr křížový: vel. PH2
čepel rozměr plochý (PE): SD 1,2 x 6,5
povrch: stříbrná pasivovaná
materiál: slitina mědi
čepel rozměr plochý (šroubové připojení): SD 0,8 x 4,0
počet výkon kontakty: 4

Kategorie produktu: konektorová vložka, zásuvka

Řada: RockStar® HDC

Vlastnosti: se slitinou mědi

Připojení: šroubovací

počet kontaktů: 4 + 8 + PE

Průřez vodiče (max.): 16 mm²

Pólů: 4
8

Průřez vodiče (min.): 1.5 mm²

Průřez vodiče - výkonový kontakt (max.): 16 mm²

Průřez vodiče - výkonový kontakt (min.): 1.5 mm²

Průřez vodiče - řídicí kontakt (max.): 2.5 mm²

Průřez vodiče - řídicí kontakt (min.): 0.5 mm²

Obsah: 1 ks

Počet pólů: Ano

: 34

: 46.2 mm

: 111 mm

: 400 V

: 12

: Bus

: -40-125 °C

: V0

: 6 kV

: Screw connection

: Silver

: 3

: 0.5-16 mm²

: 0.5-16 mm²

: 0.5-16 mm²

: 1.5-16 mm²

: ANO

: Other copper alloys

: 80 A

: Thermoplastic

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Kategorie produktu

Připojení

HDC insert, Female, 400 V, 80 A, No. of poles: 12, Screw connection, Size: 8

Objednací číslo:195791

Doručení: Po 9. 11.

5 KsConrad Electronic

Tento produkt

konektorová vložka, zásuvka

šroubovací

Min.: 1

Násobky: 1

929,00 Kč^*

HDC insert, Female, 400 V, 16 A, No. of poles: 32, Crimp connection, Size: 4

Objednací číslo:195794

Doručení: Po 30. 11.

Conrad Electronic

konektorová vložka, zásuvka

krimpované

Min.: 1

Násobky: 1

545,00 Kč^*

HDC insert, Female, 690 V, 110 A, No. of poles: 8, Axial screw connection, Size: 8

Objednací číslo:195801

Doručení: Po 9. 11.

5 KsConrad Electronic

konektorová vložka, zásuvka

axiální šroubové připojení

Min.: 1

Násobky: 1

1 959,00 Kč^*

HDC insert, Female, 690 V, 40 A, No. of poles: 14, Crimp connection, Size: 6

Objednací číslo:195799

Doručení: Po 1. 2. 2027

Conrad Electronic

konektorová vložka, zásuvka

krimpované

Min.: 1

Násobky: 1

619,00 Kč^*

HDC insert, Female, 690 V, 40 A, No. of poles: 42, Crimp connection, Size: 6

Objednací číslo:195797

Doručení: Čt 31. 12. 2026

Conrad Electronic

konektorová vložka, zásuvka

krimpované

Min.: 1

Násobky: 1

495,00 Kč^*

HDC insert, Female, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6

Objednací číslo:195787

Doručení: Po 9. 11.

5 KsConrad Electronic

konektorová vložka, zásuvka

šroubovací

Min.: 1

Násobky: 1

799,00 Kč^*

HDC insert, Female, 830 V, 80 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:195789

Doručení: Po 9. 11.

5 KsConrad Electronic

konektorová vložka, zásuvka

šroubovací

Min.: 1

Násobky: 1

1 059,00 Kč^*

HDC insert, Male, 400 V, 16 A, No. of poles: 32, Crimp connection, Size: 4

Objednací číslo:195795

Doručení: Po 1. 2. 2027

Conrad Electronic

vložka pinového konektoru

krimpované

Min.: 1

Násobky: 1

575,00 Kč^*

HDC insert, Male, 400 V, 80 A, No. of poles: 12, Screw connection, Size: 8

Objednací číslo:195793

Doručení: Po 9. 11.

5 KsConrad Electronic

vložka pinového konektoru

šroubovací

Min.: 1

Násobky: 1

825,00 Kč^*

HDC insert, Male, 690 V, 110 A, No. of poles: 8, Axial screw connection, Size: 8

Objednací číslo:195802

Doručení: Po 9. 11.

5 KsConrad Electronic

vložka pinového konektoru

axiální šroubové připojení

Min.: 1

Násobky: 1

2 869,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 195791 HDC insert, Female, 400 V, 80 A, No. of poles: 12, Screw connection, Size: 8

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 195791 HDC insert, Female, 400 V, 80 A, No. of poles: 12, Screw connection, Size: 8

Popis

The MixMate series of connectors can simultaneously transmit high rated currents and voltages as well as signals.
The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.>br> Screw connection
