Name: HDC insert, Male, 690 V, 40 A, No. of poles: 42, Crimp connection, Size: 6
Brand: Weidmüller
SKU: 195798
Availability: BackOrder

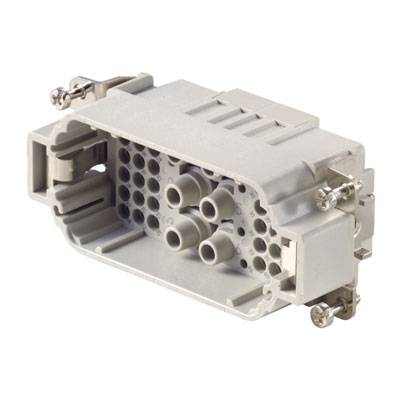

Pravoúhlý šedý elektrický adaptér se zásuvkami s několika kulatými vstupními otvory a kovovými upevňovacími prvky po stranách.

Kategorie produktu

vložka pinového konektoru

Připojení

krimpované

Řada

RockStar® HDC

Vlastnosti

se slitinou mědi

počet kontaktů

6 + 36 + PE

Datasheety: (PDF)

Doručení: Po 2. 11.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (384,30 Kč / kus)

384,30 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDC insert, Male, 690 V, 40 A, No. of poles: 42, Crimp connection, Size: 6

HDC S6/36 MC

Technické parametry

Čistá hmotnost: 60 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 34 mm
výška: 38,1 mm
hloubka: 84,5 mm
délka patice: 84,5 mm
velikost: 6
řada: MixMate
jmenovité napětí (DIN EN 61984): 690 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 8 kV
jmenovitý proud (DIN EN 61984): 40 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 2 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
cyklů Au: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 10
připojení vodiče - průřez AWG (PE), min.: AWG 20
Bemessungsanschluss délka odizolování: 9 mm
délka odizolování PE připojení: 13 mm
utahovací moment max. PE připojení:
utahovací moment 2,5 Nm min. PE-připojení: 2 Nm
upevňovací šroub M 5
čepel rozměr křížový: vel. PH2
čepel rozměr plochý (PE): SD 1,2 x 6,5
výška: 38,1 mm
počet výkon kontakty: 6

Kategorie produktu: vložka pinového konektoru

Řada: RockStar® HDC

Vlastnosti: se slitinou mědi

Připojení: krimpované

počet kontaktů: 6 + 36 + PE

Průřez vodiče (max.): 6 mm²

Pólů: 6
36

Průřez vodiče (min.): 1.5 mm²

Průřez vodiče - výkonový kontakt (max.): 6 mm²

Průřez vodiče - výkonový kontakt (min.): 1.5 mm²

Průřez vodiče - řídicí kontakt (max.): 2.5 mm²

Průřez vodiče - řídicí kontakt (min.): 0.5 mm²

Obsah: 1 ks

Počet pólů: Ano

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Kategorie produktu

HDC insert, Male, 690 V, 40 A, No. of poles: 42, Crimp connection, Size: 6

Objednací číslo:195798

Doručení: Po 2. 11.

5 KsConrad Electronic

Tento produkt

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

384,30 Kč^*

HDC insert, Female, 400 V, 16 A, No. of poles: 32, Crimp connection, Size: 4

Objednací číslo:195794

Doručení: Po 21. 12.

Conrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

450,41 Kč^*

HDC insert, Female, 400 V, 80 A, No. of poles: 12, Screw connection, Size: 8

Objednací číslo:195791

Doručení: Po 2. 11.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

767,77 Kč^*

HDC insert, Female, 690 V, 110 A, No. of poles: 8, Axial screw connection, Size: 8

Objednací číslo:195801

Doručení: Po 2. 11.

5 KsConrad Electronic

axiální šroubové připojení

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

1 619,01 Kč^*

HDC insert, Female, 690 V, 40 A, No. of poles: 14, Crimp connection, Size: 6

Objednací číslo:195799

Doručení: Pá 22. 1. 2027

Conrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

511,57 Kč^*

HDC insert, Female, 690 V, 40 A, No. of poles: 42, Crimp connection, Size: 6

Objednací číslo:195797

Doručení: Po 2. 11.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

409,09 Kč^*

HDC insert, Female, 830 V, 80 A, No. of poles: 4, Screw connection, Size: 6

Objednací číslo:195787

Doručení: Po 2. 11.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

660,33 Kč^*

HDC insert, Female, 830 V, 80 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:195789

Doručení: Po 2. 11.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

875,21 Kč^*

HDC insert, Male, 400 V, 16 A, No. of poles: 32, Crimp connection, Size: 4

Objednací číslo:195795

Doručení: Pá 22. 1. 2027

Conrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

475,21 Kč^*

HDC insert, Male, 400 V, 80 A, No. of poles: 12, Screw connection, Size: 8

Objednací číslo:195793

Doručení: Po 2. 11.

5 KsConrad Electronic

šroubovací

vložka pinového konektoru

Min.: 1

Násobky: 1

681,82 Kč^*

Ke stažení

List technických údajů

List technických údajů 195798 HDC insert, Male, 690 V, 40 A, No. of poles: 42, Crimp connection, Size: 6

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 195798 HDC insert, Male, 690 V, 40 A, No. of poles: 42, Crimp connection, Size: 6

Popis

The MixMate series of connectors can simultaneously transmit high rated currents and voltages as well as signals.
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.
Crimp connection
