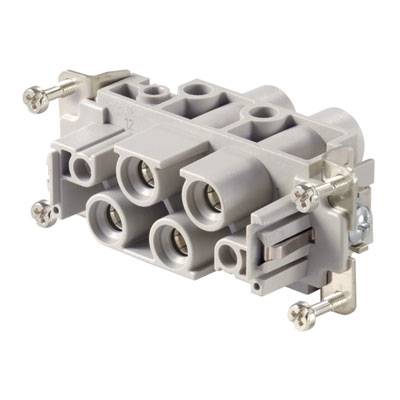

HDC insert, Female, 830 V, 80 A, No. of poles: 6, Screw connection, Size: 6
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektorová vložka, zásuvka
Připojení
šroubovací
Řada
RockStar® HDC
Vlastnosti
se slitinou mědi
počet kontaktů
4 + 2 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
875,21 Kč
3
3% = 28,45 Kč
846,76 Kč
5
5% = 39,82 Kč
835,39 Kč
10
5% = 47,35 Kč
827,86 Kč
25
6% = 55,93 Kč
819,28 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (875,21 Kč / kus)
875,21 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
HDC insert, Female, 830 V, 80 A, No. of poles: 6, Screw connection, Size: 6
- HDC S4/2 FS
Dodatečné informace:
Technické parametry
- Čistá hmotnost: 109 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 46,2 mm
- hloubka: 84,5 mm
- zdířka: 46,2 mm
- délka patice: 84,5 mm
- velikost: 6
- řada: MixMate
- jmenovité napětí (DIN EN 61984): 830 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 8 kV
- jmenovitý proud (DIN EN 61984): 80 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 1 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 6
- vodičové připojení - průřez AWG (PE), min.: AWG 20
- délka odizolování Bemessungsanschluss: 15 mm
- délka odizolování PE připojení: 13 mm
- utahovací moment max. PE připojení:
- Utahovací moment 2,5 Nm min. PE-připojení: 2 Nm
- upevňovací šroub M 5
- čepel rozměr křížový: vel. PH2
- čepel rozměr plochý (PE): SD 1,2 x 6,5
- povrch: stříbrná pasivovaná
- materiál: slitina mědi
- čepel rozměr plochý (šroubové připojení): SD 0,8 x 4,0
- počet výkon kontakty: 4
- Kategorie produktu
konektorová vložka, zásuvka
- Řada
RockStar® HDC
- Vlastnosti
se slitinou mědi
- Připojení
šroubovací
- počet kontaktů
4 + 2 + PE
- Průřez vodiče (max.)
16 mm²
- Pólů
4
2
- Průřez vodiče (min.)
1.5 mm²
- Průřez vodiče - výkonový kontakt (max.)
16 mm²
- Průřez vodiče - výkonový kontakt (min.)
1.5 mm²
- Průřez vodiče - řídicí kontakt (max.)
2.5 mm²
- Průřez vodiče - řídicí kontakt (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólů
Ano
Ke stažení
List technických údajů
List technických údajů 195789 HDC insert, Female, 830 V, 80 A, No. of poles: 6, Screw connection, Size: 6
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 195789 HDC insert, Female, 830 V, 80 A, No. of poles: 6, Screw connection, Size: 6
Popis
The MixMate series of connectors can simultaneously transmit high rated currents and voltages as well as signals.
The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.>br> Screw connection
The wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring.>br> Screw connection
