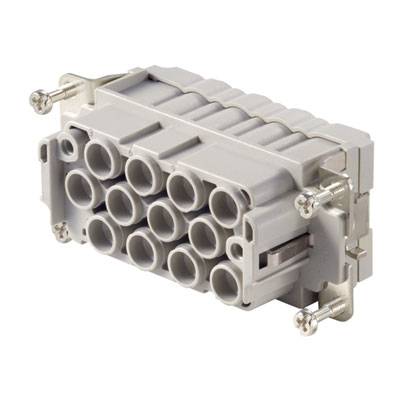

HDC insert, Female, 690 V, 40 A, No. of poles: 14, Crimp connection, Size: 6
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektorová vložka, zásuvka
Připojení
krimpované
Řada
RockStar® HDC
Vlastnosti
se slitinou mědi
počet kontaktů
12 + 2 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
511,57 Kč
3
4% = 22,26 Kč
489,31 Kč
5
6% = 31,16 Kč
480,41 Kč
10
7% = 37,04 Kč
474,53 Kč
25
9% = 43,74 Kč
467,83 Kč
50
10% = 51,16 Kč
460,41 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (511,57 Kč / kus)
511,57 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
HDC insert, Female, 690 V, 40 A, No. of poles: 14, Crimp connection, Size: 6
- HDC S12/2 FC
Technické parametry
- Čistá hmotnost: 69 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 40,6 mm
- hloubka: 84,5 mm
- zdířka: 40,6 mm
- délka patice: 84,5 mm
- velikost: 6
- řada: MixMate
- jmenovité napětí (DIN EN 61984): 690 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 8 kV
- jmenovitý proud (DIN EN 61984): 40 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 2 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- cyklů Au: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 10
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- Bemessungsanschluss délka odizolování: 9 mm
- délka odizolování PE připojení: 13 mm
- utahovací moment max. PE připojení:
- utahovací moment 2,5 Nm min. PE-připojení: 2 Nm
- upevňovací šroub M 5
- čepel rozměr křížový: vel. PH2
- čepel rozměr plochý (PE): SD 1,2 x 6,5
- počet výkon kontakty: 12
- Kategorie produktu
konektorová vložka, zásuvka
- Řada
RockStar® HDC
- Vlastnosti
se slitinou mědi
- Připojení
krimpované
- počet kontaktů
12 + 2 + PE
- Průřez vodiče (max.)
6 mm²
- Pólů
12
2
- Průřez vodiče (min.)
1.5 mm²
- Průřez vodiče - výkonový kontakt (max.)
6 mm²
- Průřez vodiče - výkonový kontakt (min.)
1.5 mm²
- Průřez vodiče - řídicí kontakt (max.)
2.5 mm²
- Průřez vodiče - řídicí kontakt (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólů
Ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 195799 HDC insert, Female, 690 V, 40 A, No. of poles: 14, Crimp connection, Size: 6
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 195799 HDC insert, Female, 690 V, 40 A, No. of poles: 14, Crimp connection, Size: 6
Popis
The MixMate series of connectors can simultaneously transmit high rated currents and voltages as well as signals.
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.
Crimp connection
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.
Crimp connection
