Name: HDC insert, Male, 690 V, 110 A, No. of poles: 8, Axial screw connection, Size: 8
Brand: Weidmüller
SKU: 195802
Availability: InStock

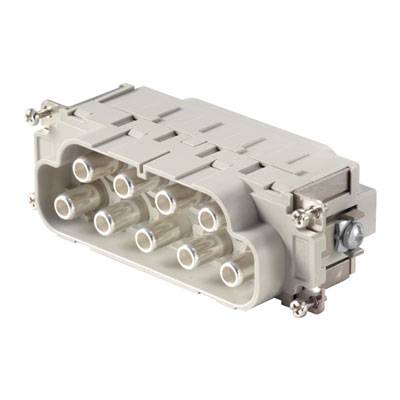

Šedý elektrický konektor s několika kulatými přípoji, určený pro průmyslové aplikace, s bočním šroubovým upevněním.

Kategorie produktu

vložka pinového konektoru

Připojení

axiální šroubové připojení

Řada

RockStar® HDC

Vlastnosti

se slitinou mědi

počet kontaktů

8 + PE

Datasheety: (PDF)

Doručení: Po 19. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 371,07 Kč / kus)

2 371,07 Kč

Bez DPH.

Doprava zdarma

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDC insert, Male, 690 V, 110 A, No. of poles: 8, Axial screw connection, Size: 8

HDC S8/0 MAS

Technické parametry

Čistá hmotnost: 300 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 34 mm
výška: 48,5 mm
hloubka: 111 mm
dlouhá patice: 111 mm
velikost: 8
řada: MixMate
jmenovité napětí (DIN EN 61984): 690 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 8 kV
jmenovitý proud (DIN EN 61984): 110 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 1 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
připojení PE: šroubový přípoj, ostatní
připojení vodiče - průřez AWG (PE), max.: AWG 4
vodičové připojení - průřez AWG (PE), min.: AWG 8
délka odizolování Bemessungsanschluss: 12 mm
délka odizolování PE připojení: 12 mm
utahovací moment max. PE připojení: 7 Nm
utahovací moment min. PE-připojení: 6 Nm
povrch: stříbrná pasivovaná
materiál: slitina mědi
výška: 48,5 mm
počet výkon kontakty: 8

Kategorie produktu: vložka pinového konektoru

Řada: RockStar® HDC

Vlastnosti: se slitinou mědi

Připojení: axiální šroubové připojení

počet kontaktů: 8 + PE

Průřez vodiče (max.): 25 mm²

Pólů: 8

Průřez vodiče (min.): 10 mm²

Průřez vodiče - výkonový kontakt (max.): 25 mm²

Průřez vodiče - výkonový kontakt (min.): 10 mm²

Obsah: 1 ks

Počet pólů: Ano

UKCA: Ano
