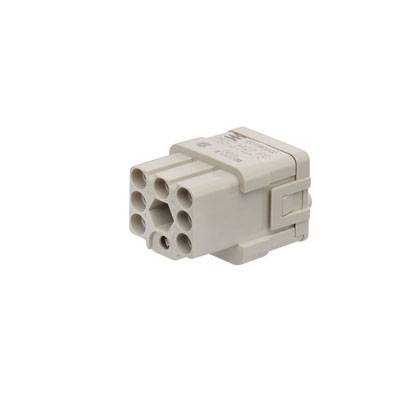

HDC insert, Female, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
krimpované
Řada
RockStar® HDC HQ
Vlastnosti
se slitinou mědi
počet kontaktů
7 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
409,09 Kč
3
5% = 20,29 Kč
388,80 Kč
5
7% = 28,39 Kč
380,70 Kč
10
9% = 35,79 Kč
373,30 Kč
25
10% = 39,88 Kč
369,21 Kč
50
11% = 46,68 Kč
362,41 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (409,09 Kč / kus)
409,09 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
HDC insert, Female, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1
- HDC HQ 7 FC
Dodatečné informace:
Technické parametry
- Čistá hmotnost: 16 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 21 mm
- výška: 40,2 mm
- hloubka: 21 mm
- vysoká zásuvka: 40,2 mm
- délka patice: 21 mm
- velikost: 1
- řada: HQ
- jmenovité napětí (DIN EN 61984): 400 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 6 kV
- jmenovitý proud (DIN EN 61984): 10 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 4mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- cyklů Au: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 14
- připojení vodiče - průřez AWG (PE), min.: AWG 26,
- délka odizolování Bemessungsanschluss: 8 mm
- délka odizolování PE připojení: 5 mm
- utahovací moment max. PE připojení: 0,55 Nm
- utahovací moment min. PE-připojení: 0,5 Nm
- upevňovací šroub M 3
- čepele rozměr plochý (PE): SD 0,6 x 3,5
- Kategorie produktu
vložka pinového konektoru
- Řada
RockStar® HDC HQ
- Vlastnosti
se slitinou mědi
- Připojení
krimpované
- počet kontaktů
7 + PE
- Průřez vodiče (max.)
2.5 mm²
- Pólů
7
- Průřez vodiče (min.)
0.14 mm²
- Obsah
1 ks
- Počet pólů
Ano
21
40.2 mm
21 mm
400 V
7
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.14-2.5 mm²
0.14-2.5 mm²
0.14-2.5 mm²
0.14-2.5 mm²
ANO
Other copper alloys
10 A
Thermoplastic
Ke stažení
List technických údajů
List technických údajů 195483 HDC insert, Female, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 195483 HDC insert, Female, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1
Popis
The HQ series - big features in a compact design The electrical values speak for themselves. The standard HE crimp contacts can also be used here.
The wire connection level is designed as a crimp contact The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.
Pole count: 7 (+PE)
Rated current: 10 A
Rated voltage: 400 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
The wire connection level is designed as a crimp contact The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.
Pole count: 7 (+PE)
Rated current: 10 A
Rated voltage: 400 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
