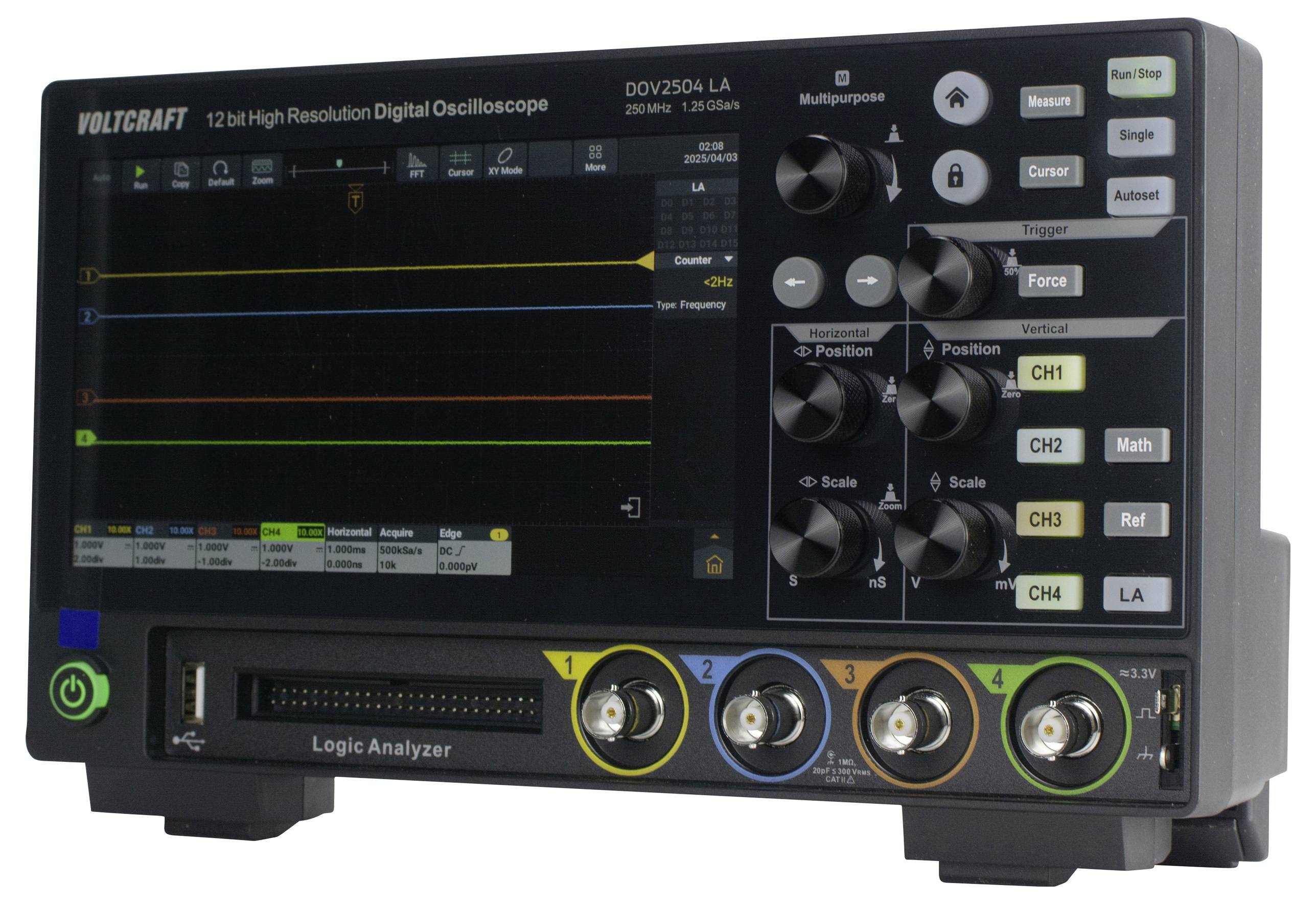

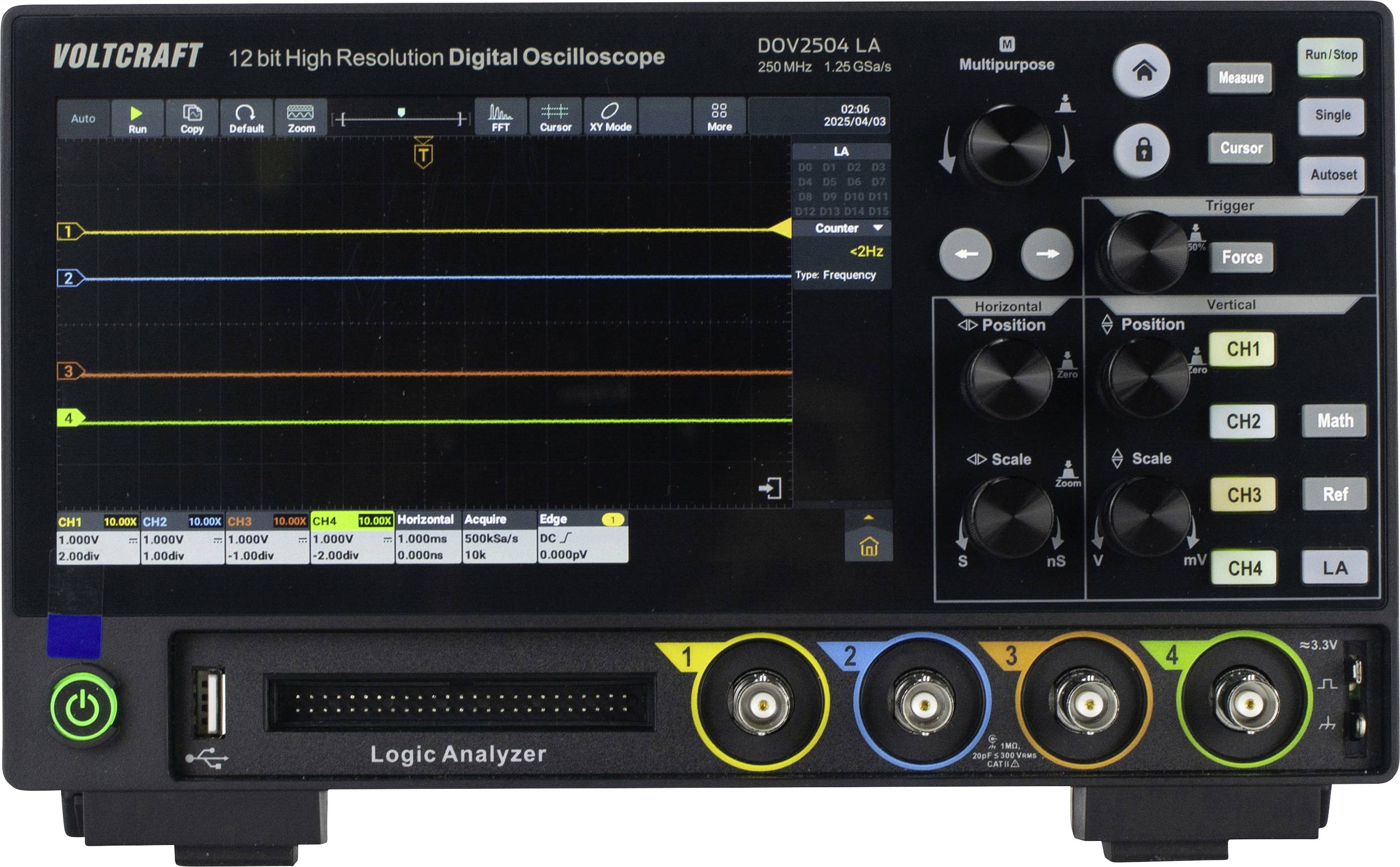

VOLTCRAFT DOV2504 LA digitální osciloskop Kalibrováno dle (DAkkS), 250 MHz, 1.25 GSa/s, 100 Mpts, 12 Bit, s pamětí (DSO)
Označení výrobce:
Objednací číslo:
Počet
Celková cena (27 797,52 Kč / kus)
27 797,52 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Digitální osciloskop DAKKS VOLTCRAFT VOLTCRAFT DOV2504 LA 250 MHz, 4 kanály, 12 bit
- Šířka pásma 250 MHz
- Počet analogových vstupů: max. 4
- Dotykový displej 17,78 cm (7"), podporuje ovládání gesty
- Snímání v reálném čase s 50 000 wfms/s, záznam v segmentovaném režimu 700 000 wfms/s.
- 16kanálový logický analyzátor
- ADC převodník s vysokým rozlišením 12 bitů
- Rychlost snímání: Jeden kanál (1,25 Ga/s), dva kanály (625 MS/s nebo 1,25 Ga/s), všechny kanály (625 MS/s)
Technické parametry
- Kategorie produktu
digitální osciloskop
- Šířka pásma
250 MHz
- Vzorkovací frekvence na kanál
1.25 GSa/s
- Displej
Dotyková LCD obrazovka, 1024 x 600 pixelů
- Rozlišení
12 Bit
- Velikost obrazovky
17.78 cm
- Vlastnosti osciloskopu
s pamětí (DSO)
logický analyzátor
- Časová základna
1 ns/dílek - 1000 s/dílek , krok po 1-2-5
- Počet analogových vstupů
4
DAkkS
- Kategorie měření
CAT II
- Vertikální vychylování
±2 V (500 μV/dílek - 200 mV/dílek)
±80 V (500 mV/dílek - 10 V/dílek)
- Vstupní impedance
1 MΩ ± 2%
- Vstupní spojení
DC, AC, uzemnění
- Vstupní napětí
300 V
- Napájení
12 V, 4 A, typ C
- Rozm.
(d x š x v) 160 x 260 x 78 mm
- Hmotnost
1.5 kg
- Displej
1024 x 600 p
- Šířka
260 mm
- V
78 mm
- Délka
160 mm

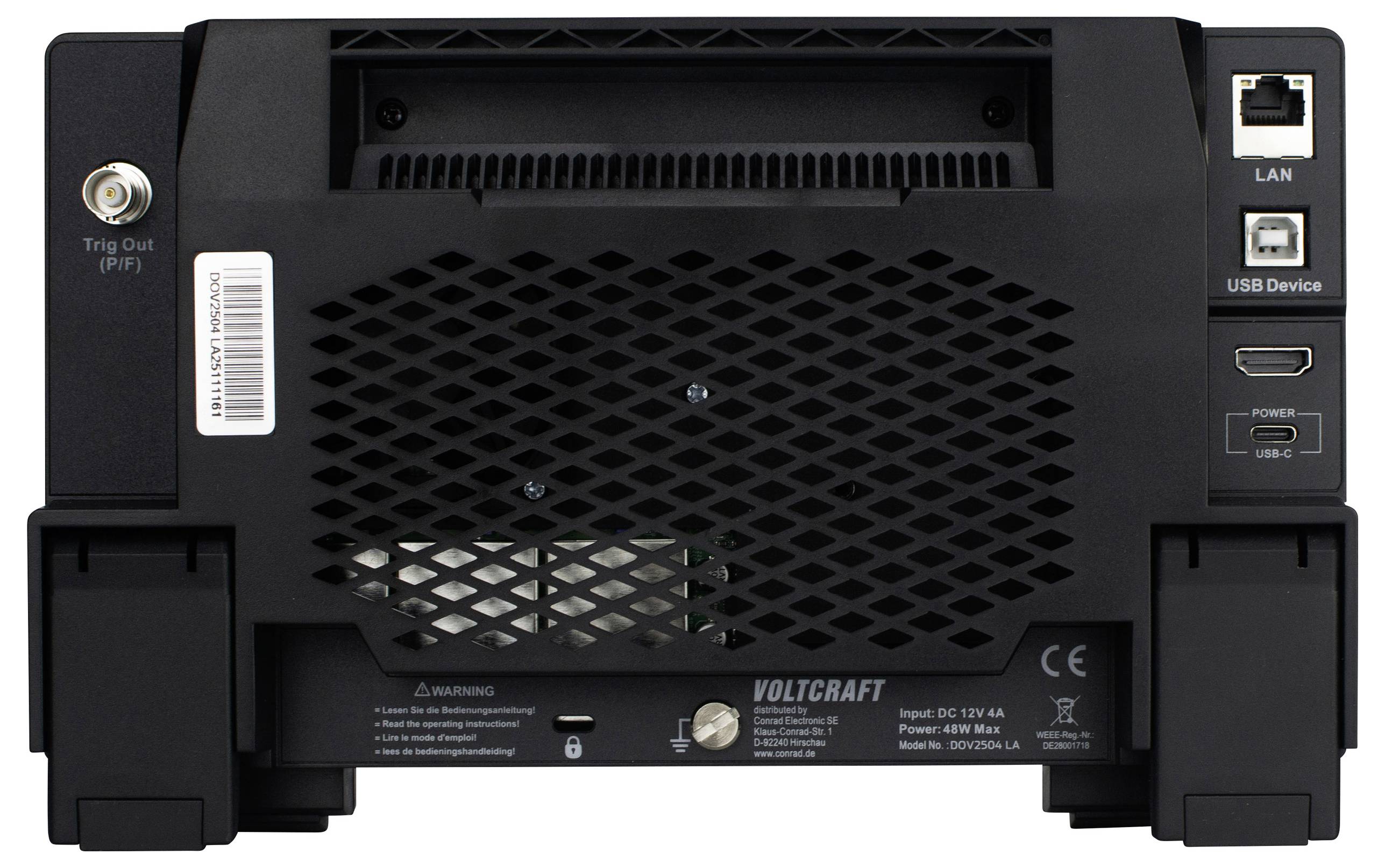

- Rozhraní
USB-C
USB zařízení
hostitelský port USB
HDMI
LAN
- Hloubka paměti na kanál (Mpts)
100 Mpts
- Typ
DOV2504 LA
- Typ obalu
Obal neobsahující plasty
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3768321 VOLTCRAFT DOV2504 LA digitální osciloskop Kalibrováno dle (DAkkS), 250 MHz, 1.25 GSa/s, 100 Mpts, 12 Bit, s pamětí (DSO)
Záruční podmínky
Záruční podmínky 3768321 VOLTCRAFT DOV2504 LA digitální osciloskop Kalibrováno dle (DAkkS), 250 MHz, 1.25 GSa/s, 100 Mpts, 12 Bit, s pamětí (DSO)
Popis
Kvalitní, inovativní a kompaktní

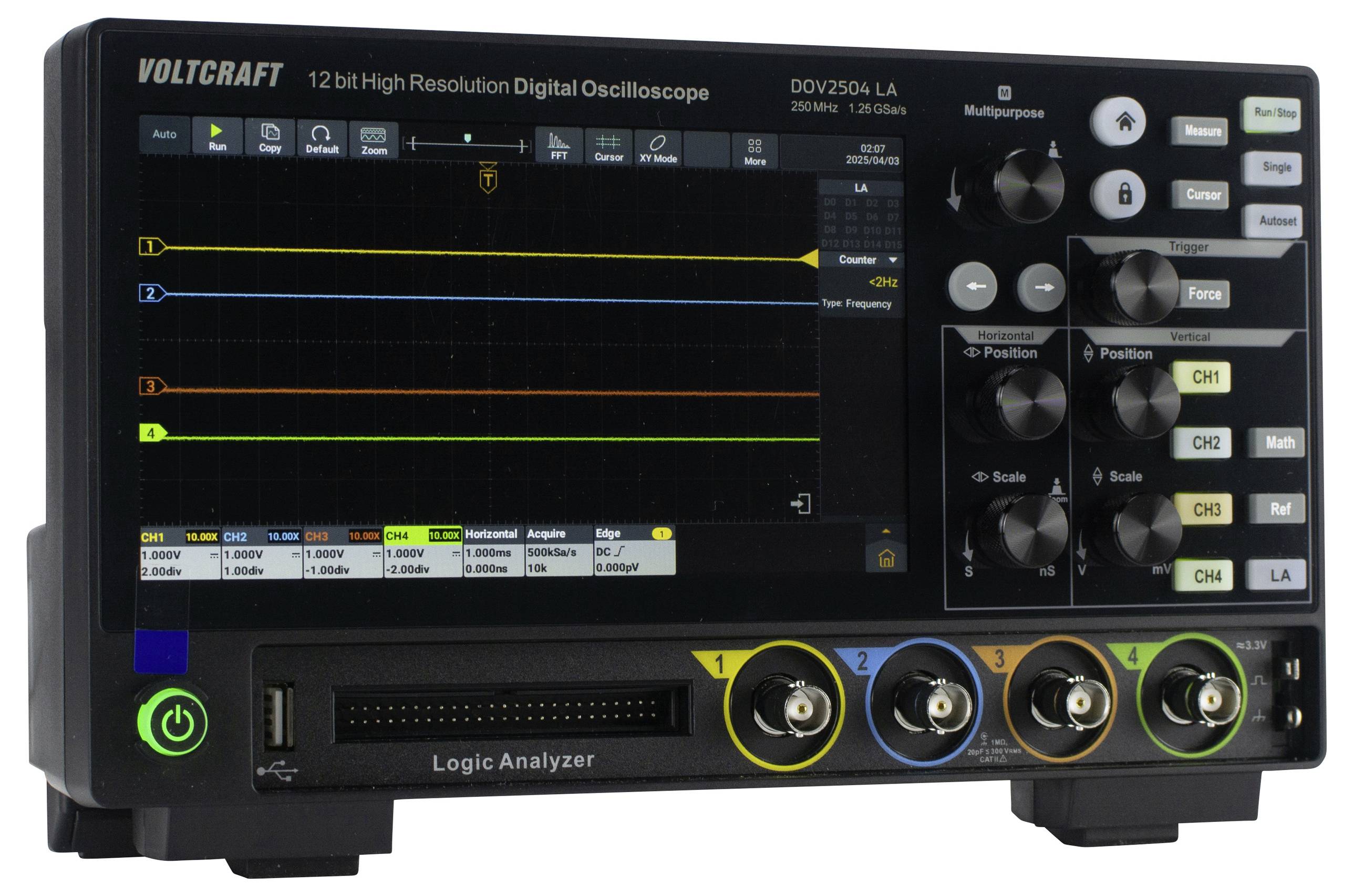

Řada DOV osciloskopů Voltcraft si vás získá celou řadou technických výhod a velmi pohodlným ovládáním: Analogově-digitální převodník s 12bitovým rozlišením patří také k základnímu vybavení, stejně jako rozhraní USB, LAN a HDMI Ve středu stojí 7" dotykový displej s rozlišením 1024 x 600 pixelů. Reaguje nejenom na dotyky, ale i na gesta, a tak činí v podstatě nepotřebným složité procházení přes menu.
Vynikající technické údaje
Všechny digitální DOV osciloskopy Voltcraft pracují s maximální rychlostí snímání 1,25 GS/s. Snímání v reálném čase činí až 50 000 wfms/s a záznam v segmentovaném režimu 700 000 wfmd/s, díky čemuž lze rychle a přesně zachytit i nepravidelné signály. Horizontální rychlost snímání sahá od 1 ns/dílek po 1000 s/dílek (krok 1-2-5).
Mnoho spouštěcích (trigger) funkcí
Jedna ze silných stránek řady DOV Voltcraft spočívá v rozsáhlých spouštěcích (trigger) funkcích. I těžko spustitelné signály lze zachytávat díky spouštěcím (triggerovým) typům hrana, video, impulz, náběžná hrana, úzký (runt) puls, okno, vypršení času, ntý, logika, RS232/UART, I2C, SPI, CAN a LIN bus.
Specifikace osciloskopu DOV2504 LA
DOV2504 LA nabízí šířku pásma 250 MHz a čtyři analogové vstupy. Délka záznamu signálu činí 100 M a pro přehledné zobrazení a vyhodnocení je možné zobrazení vlnového průběhu signálu v reálném čase na PC. Jako zdroje spouštění se nabízejí čtyři vstupy CH1 až CH4 a 16kanálový logický analyzátor. Mezi režimy snímání lze zvolit vzorek, špičku, vysoké rozlišení, střední hodnotu a segmentaci. Vertikální citlivost je nastavitelná od 200 µV/dílek do 10 V/dílek.
Dodáváno s příslušenstvím
Voltcraft DOV2504 LA se dodává se síťovým USB-C zdrojem, USB kabelem, čtyřmi zkušebními hroty a dvěma sadami pro nastavení sond. Součást balení dále tvoří software s anglickým návodem na CD, stručný návod a též bezpečnostní list.
Tento text byl přeložen strojově.
Provedení
- Délka záznamu 100 M
- Zobrazení vlnových průběhů signálu v reálném čase na PC

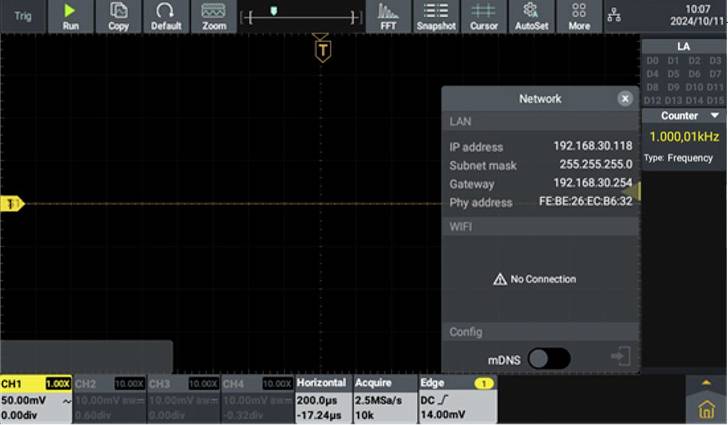

- Rozhraní: USB, LAN, HDMI
- Rozlišení displeje: 1024 x 600 pixelů, 16:9
- Horizontální rychlost snímání: 1 ns/dílek - 1000 s/dílek, krok 1- 2-5
- Snímací funkce: Vzorek, špička, vysoké rozlišení, střední hodnota, segmentace
- Spouštěcí (trigger) zdroje: CH1, CH2, CH3, CH4, LA
- Typ spouštění (triggeru): Hrana, video, impuls, náběžná hrana, úzký (runt) puls, okno, vypršení času, ntý, logika, ntý, logika, RS232/UART, I2C, SPI, CAN, LIN bus
- Vertikální citlivost: 200 μV/dílek až 10 V/dílek

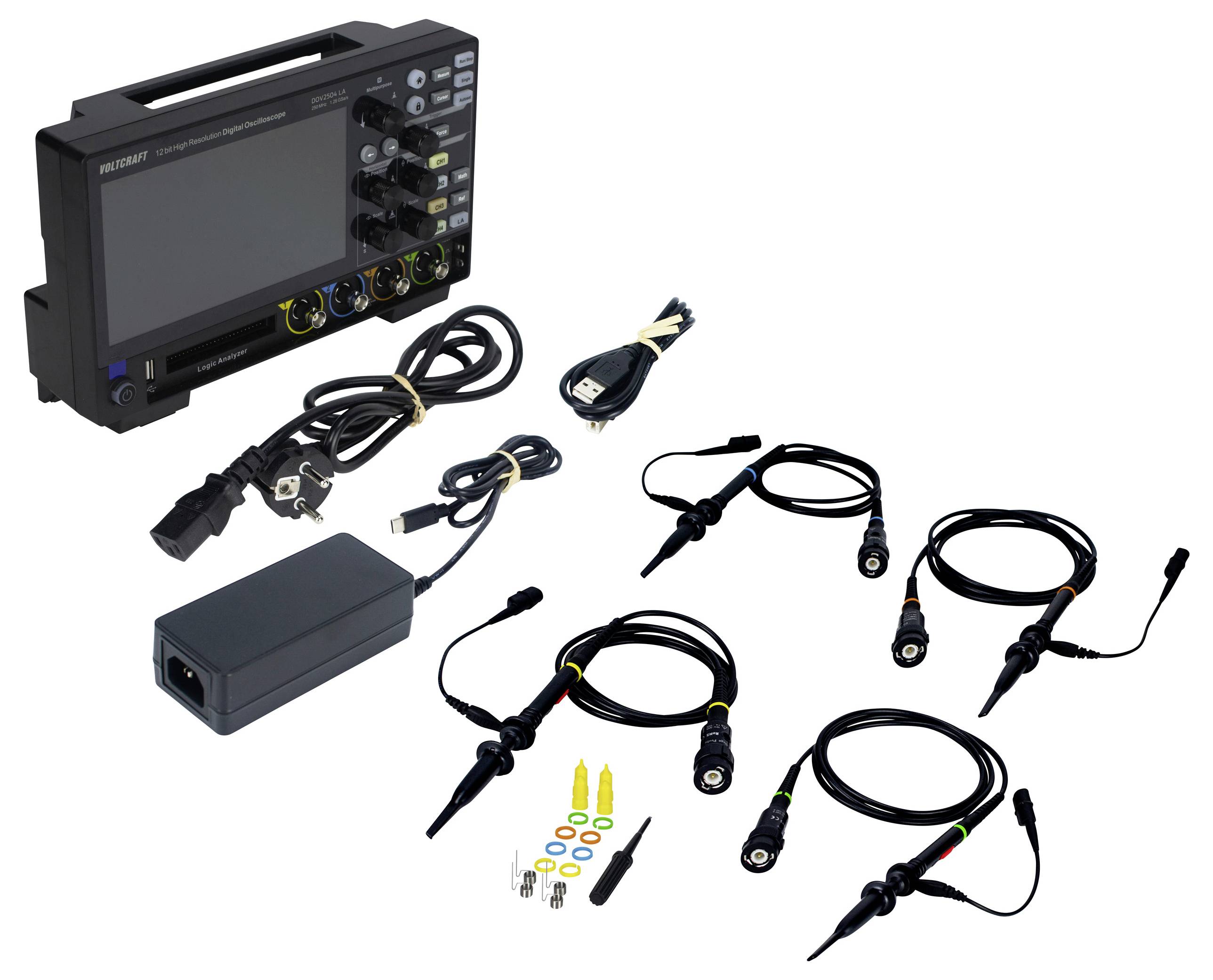

Obsah balení
- Osciloskop
- Síťový USB adaptér typu C
- USB kabel
- 4x Zkušební hroty
- 2x sady pro nastavení sond
- Software a návod v angličtině na CD
- .
- Bezpečnostní list
Doplňující informace
Kabel logického analyzátoru VOLTCRAFT DOV-PP116 v případě potřeby objednejte samostatně
