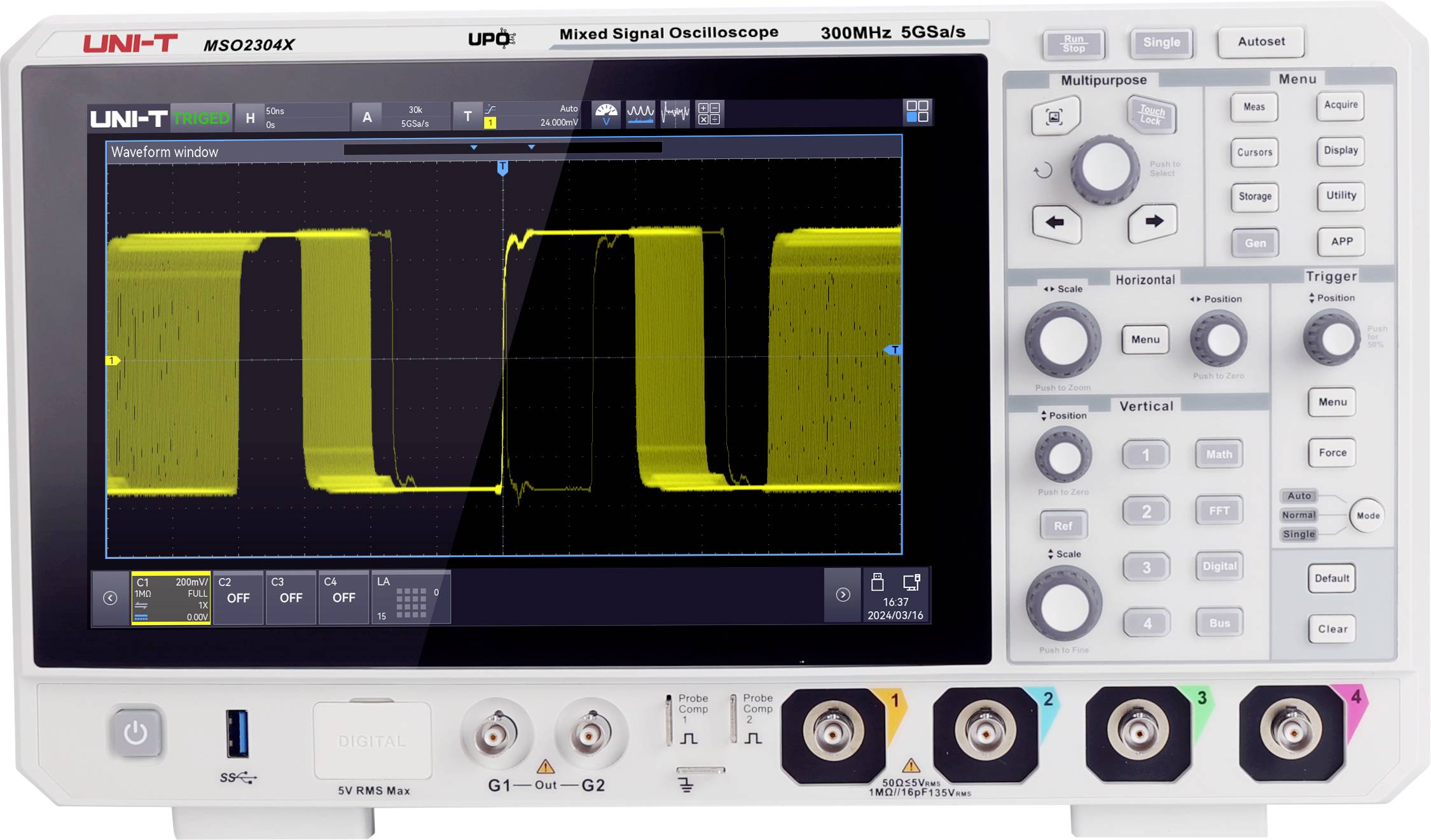

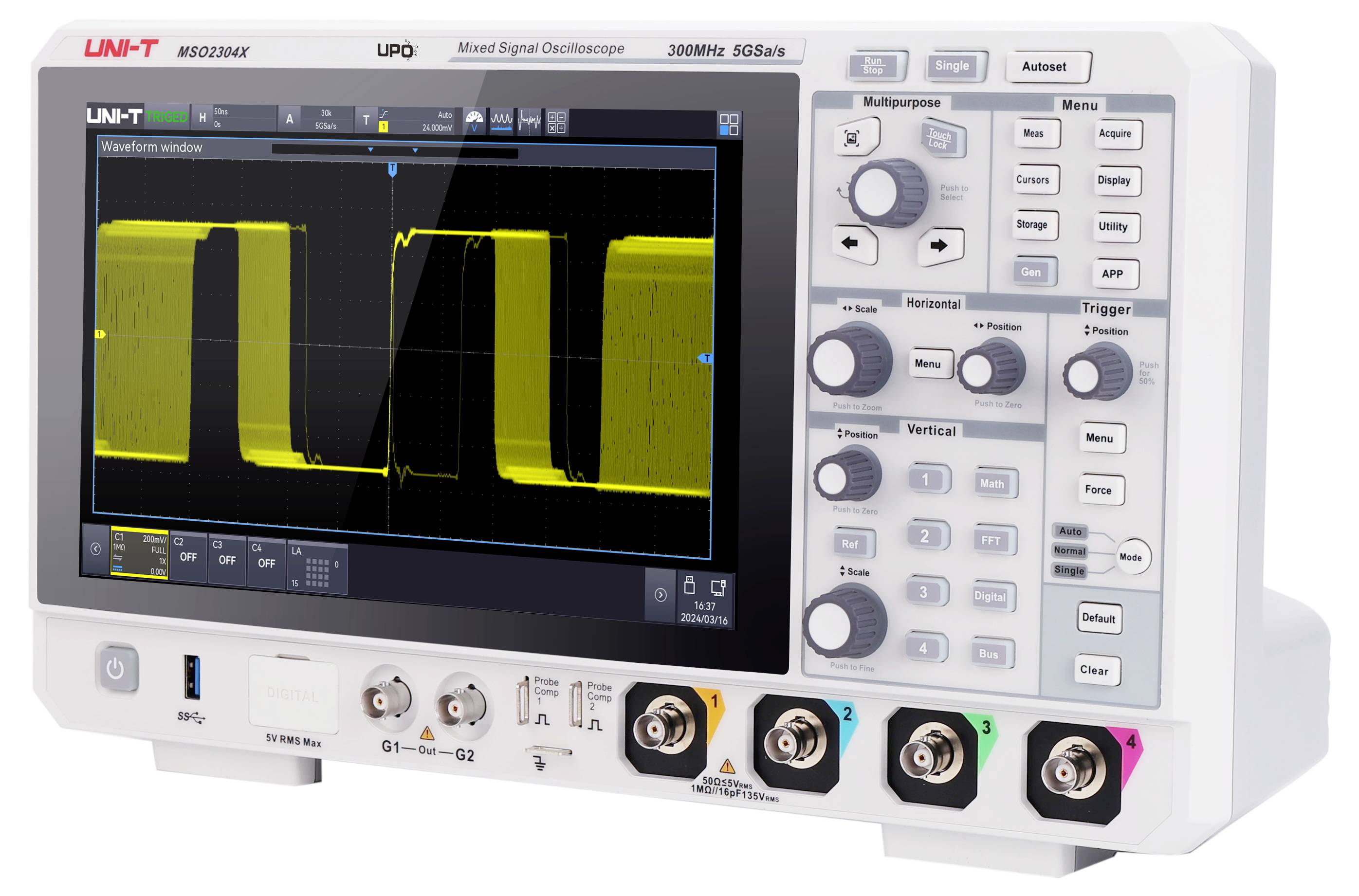

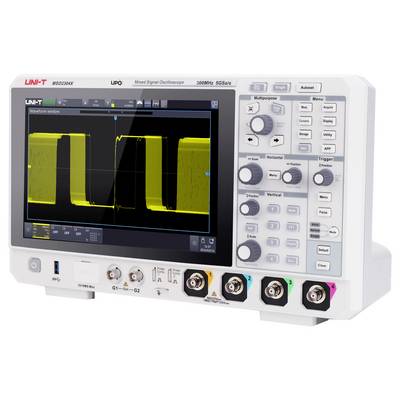

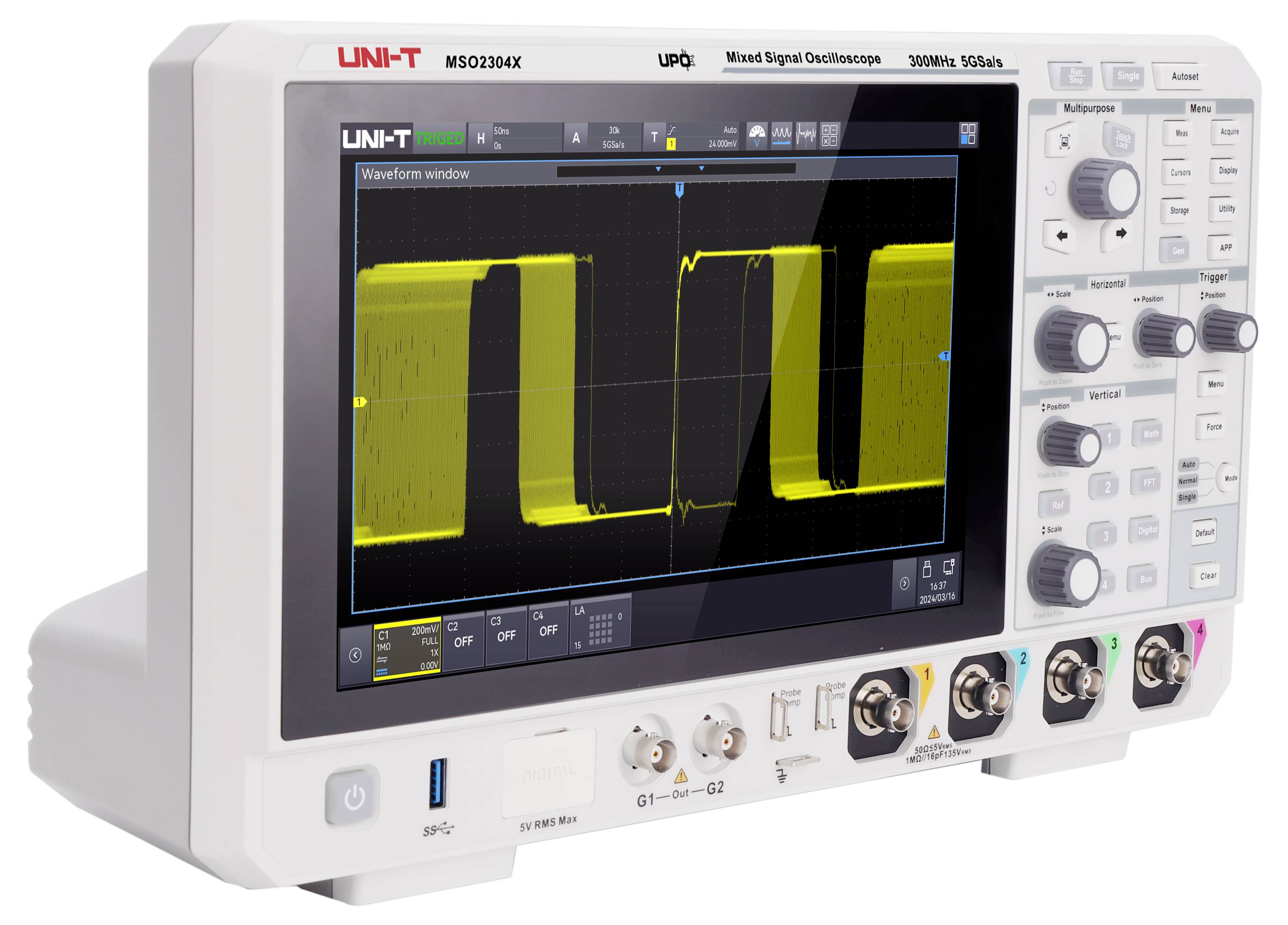

Uni-T MSO2304X digitální osciloskop 350 MHz, 5 GSa/s, 500 Mpts, spektrální analyzátor, mixovaný signál (MSO), logický an
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (50 602,48 Kč / kus)
50 602,48 Kč
Bez DPH.
Doprava zdarma
Už jen 7 Ks skladem!
Hlavní benefity
Digitální osciloskop UNI-T MSO2304X 300 MHz 4+16 kanály MSO Ready 5 GSa/s 100 Mpts10,1" kapacitní digitální dotyková obrazovka (DSO)
- 350 MHz
- Počet analogových vstupů 4
Technické parametry
- Kategorie produktu
digitální osciloskop
- Šířka pásma
350 MHz
- Vzorkovací frekvence na kanál
5 GSa/s
- Velikost obrazovky
10.1 palec
- Vlastnosti osciloskopu
spektrální analyzátor
mixovaný signál (MSO)
logický analyzátor
generátor funkcí
funkce multimetru
s pamětí (DSO)
- Počet analogových vstupů
4
bez certifikátu
- Počet digitálních vstupů max.
16
- Rozhraní
CAN
SPI™
I²C
UART
- Hloubka paměti na kanál (Mpts)
500 Mpts
- Typ
MSO2304X
Ke stažení
List technických údajů
List technických údajů 3399982 Uni-T MSO2304X digitální osciloskop 350 MHz, 5 GSa/s, 500 Mpts, spektrální analyzátor, mixovaný signál (MSO), logický an
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3399982 Uni-T MSO2304X digitální osciloskop 350 MHz, 5 GSa/s, 500 Mpts, spektrální analyzátor, mixovaný signál (MSO), logický an
Návod k obsluze a bezpečnostní pokyny 3399982 Uni-T MSO2304X digitální osciloskop 350 MHz, 5 GSa/s, 500 Mpts, spektrální analyzátor, mixovaný signál (MSO), logický an
Návod k obsluze a bezpečnostní pokyny 3399982 Uni-T MSO2304X digitální osciloskop 350 MHz, 5 GSa/s, 500 Mpts, spektrální analyzátor, mixovaný signál (MSO), logický an
Popis
UNI-T MSO2304X je kompaktní osciloskop pro smíšené signály s šířkou pásma až 300 MHz, rychlostí snímání 5 GSa/s a hloubkou paměti 100 Mpts, kombinace výkonu a efektivity nákladů. Díky ultrafosforu 3.0 dosahuje frekvence detekce vlnových průběhů 2.000.000 000 wms/s, což umožňuje was přesné rozpoznání vzácných anomálií. Podporuje 9 spouštěcích režimů a 9 sériových dekódování sběrnic a výkonné analytické funkce jako spektrální analýza, analýza výkonu, histogramy, záznam křivky a testy dobré/špatné.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení

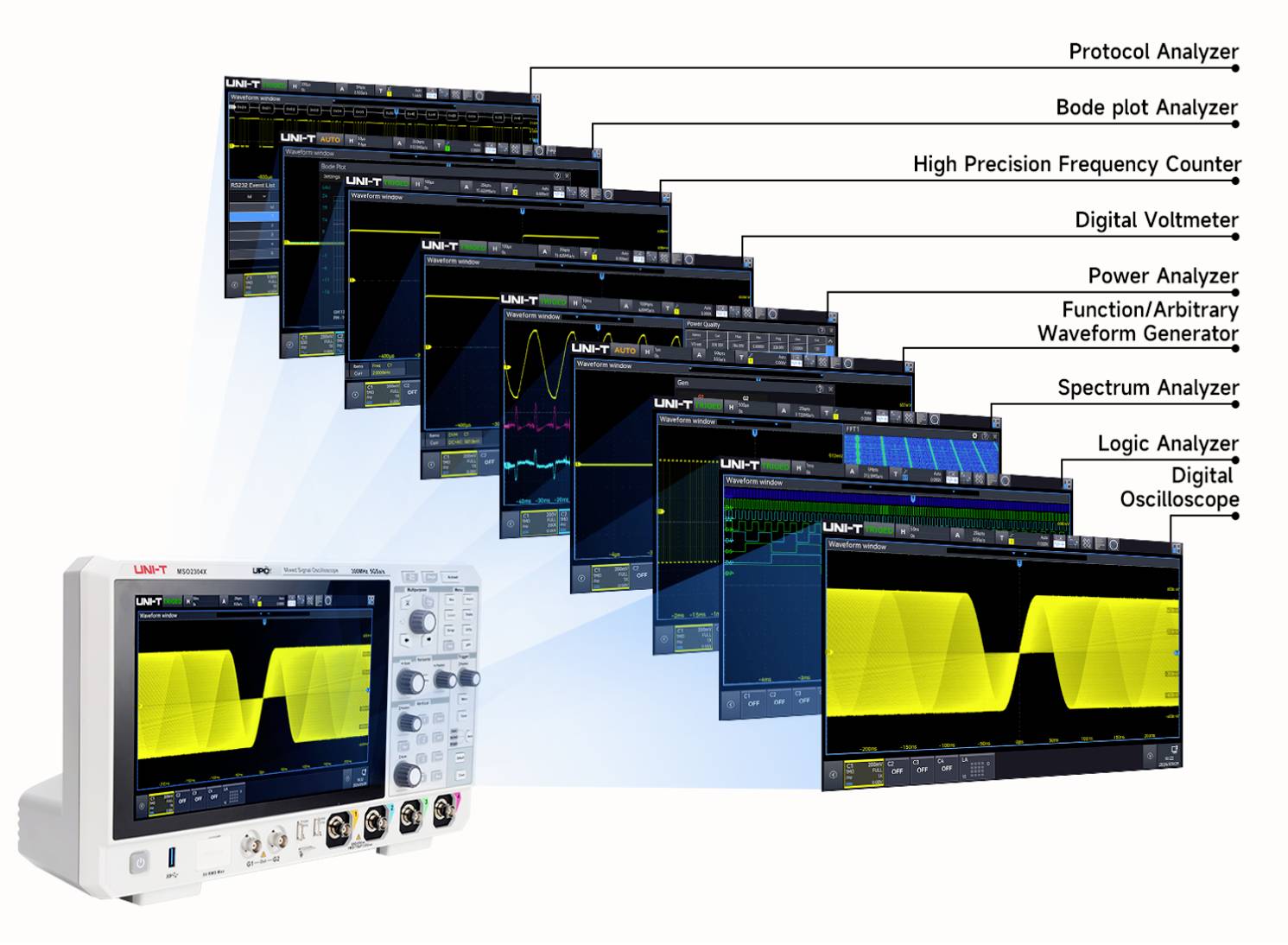

- Integrovaný osciloskop 9 v 1: Osciloskop, logický analyzátor, generátor funkcí/arbitrárního signálu, DH23 spektrální analyzátor, analyzátor protokolů, analyzátor výkonu, analyzátor Bode diagramu, DG15 vysokofrekvenční měřič, digitální voltmetr
- - Ultra fosfor 3.0: 8-kanálový paralelní grafický mapování, až 20 Gbit/s zpracování, rychlost snímání 2.000.000 wfs/s, až 1 µs DEHS Time
- 54 druhů měření: Automatické měření napětí, frekvence a fáze, rozšířené statistické funkce, vývojový diagram
- Dekódování protokolu a spouštěcí úroveň: Podpora 9 protokolů (UART, I2C, SPI, CAN, I2S), dekódování 200 M dat v reálném čase, současná analýza 4 sběrnic
- Spektrální analyzátor: 4M bod FFT, schémata vodopádů, automatická měření značky, současný 4-kanálový FFT výpočet
- Analýza výkonu 6+: Analýza PSRR, detekce vyšších harmonických oscilací, analýza zapínacího proudu, 12 doplňkové zkoušky výkonu pro stabilitu systému a energetickou účinnost
Obsah balení
- - MSO2304X (300 MHz, 5 GSa/s, 4 kanálů) x 1
- Napájecí kabel x 1
- 1 x USB kabel
- Pasivní sondy (300 MHz) x4
- Průchozí BNC BNC kabel * 1
- Kabely BNC krokosvorek (červený a černý) × 1
- Pasivní sondy × 4
- Kalibrační certifikát x 1
- Vícejazyčné bezpečnostní pokyny x 1
- Stručný návod x 1
Doplňující informace
Další modely
- MSO2204X: Šířka pásma 200 MHz, 4 analogové kanály, rychlost snímání 5 GSa/s, paměť 100 Mpts, záznam křivky 2.000.000 wfms/s, 16 digitálních Dual-kanálových kanálů s volitelným generátorem 50 MHz.
- MSO2104X: Šířka pásma 100 MHz, 4 analogových kanálů, rychlost snímání 5 GSa/s, paměť 100 Mpts, záznam křivky 2.000.000 wms/s, 16 digitálních Dual-kanálových kanálů s volitelným generátorem 50 MHz.
Softwarové možnosti
MSO2000X-AWG: Arbitrární generátor libovolných průběhů signálu Dual 50 Dual 30 MHz (Includes Bode Plot)
MSO2000X-PWR: Možnost Power Analysis
MSO2000X-BND: Spouštění ze sběrnice a decode Options (Including MSO2000X AUTO: bundle a MSO2000X AUDIO)
MSO2000X AUDIO: Možnost spouštění a analýzy sériových sběrnic
MSO2000X-AUTO: Automotive Serial Bus Trigger and Decode Option (Including CAN, CAN-FD, LIN, FlexRay, SENT)
MSO2000X-CAN: Spouštěč sériových sběrnic a analýza (CAN)
MSO2000X-CANFD: Spouštěč sériové sběrnice a analýza (CAN-FD)
MSO2000X-LIN: Automotive Serial Bus Trigger and Analysis Option (LIN)
MSO2000X-Flex: Spouštění a analýza Automotive (FlexRay)
- MSO2000X-SENT: Spouštěč autobusu a analýza senzoru (SENT)
