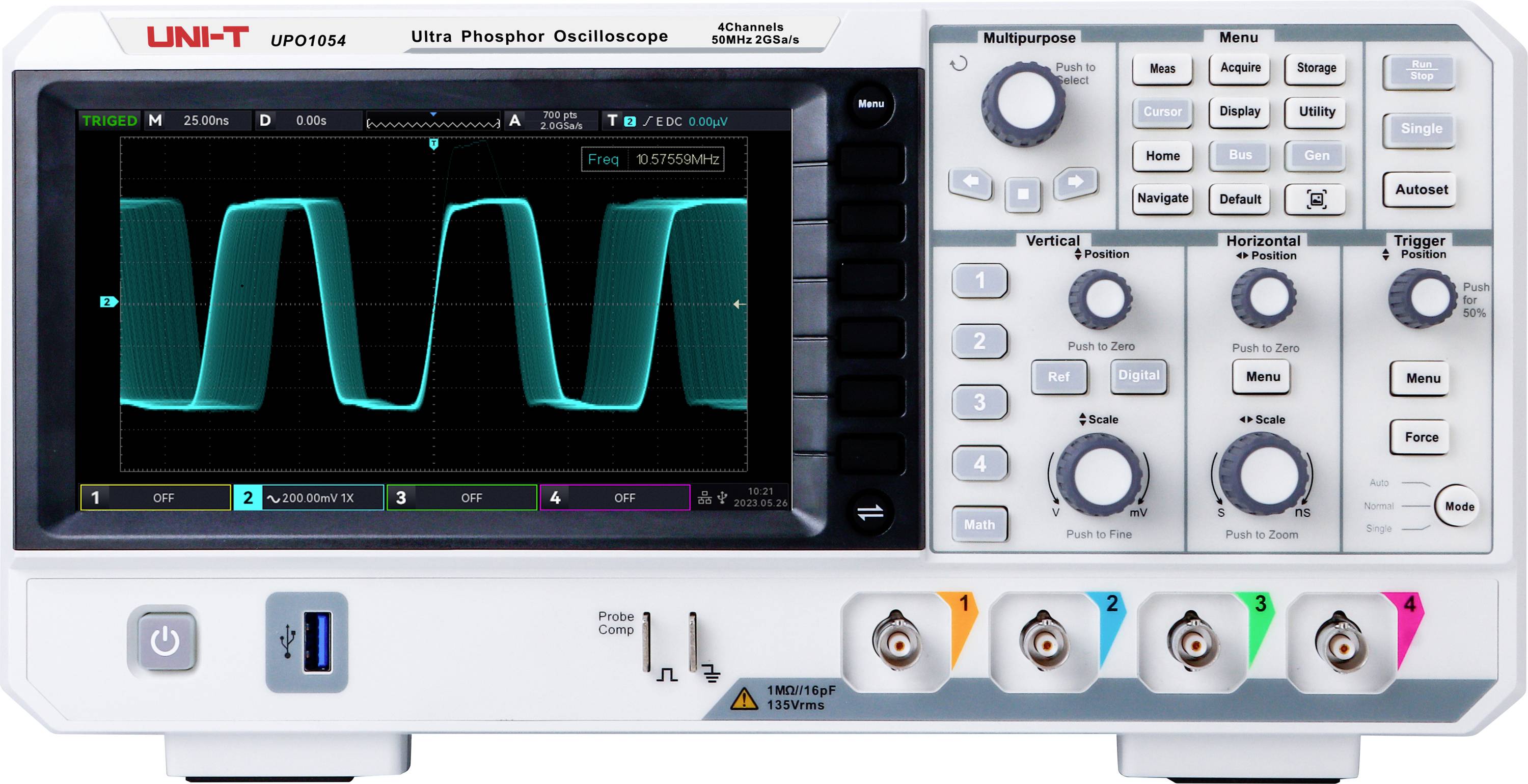

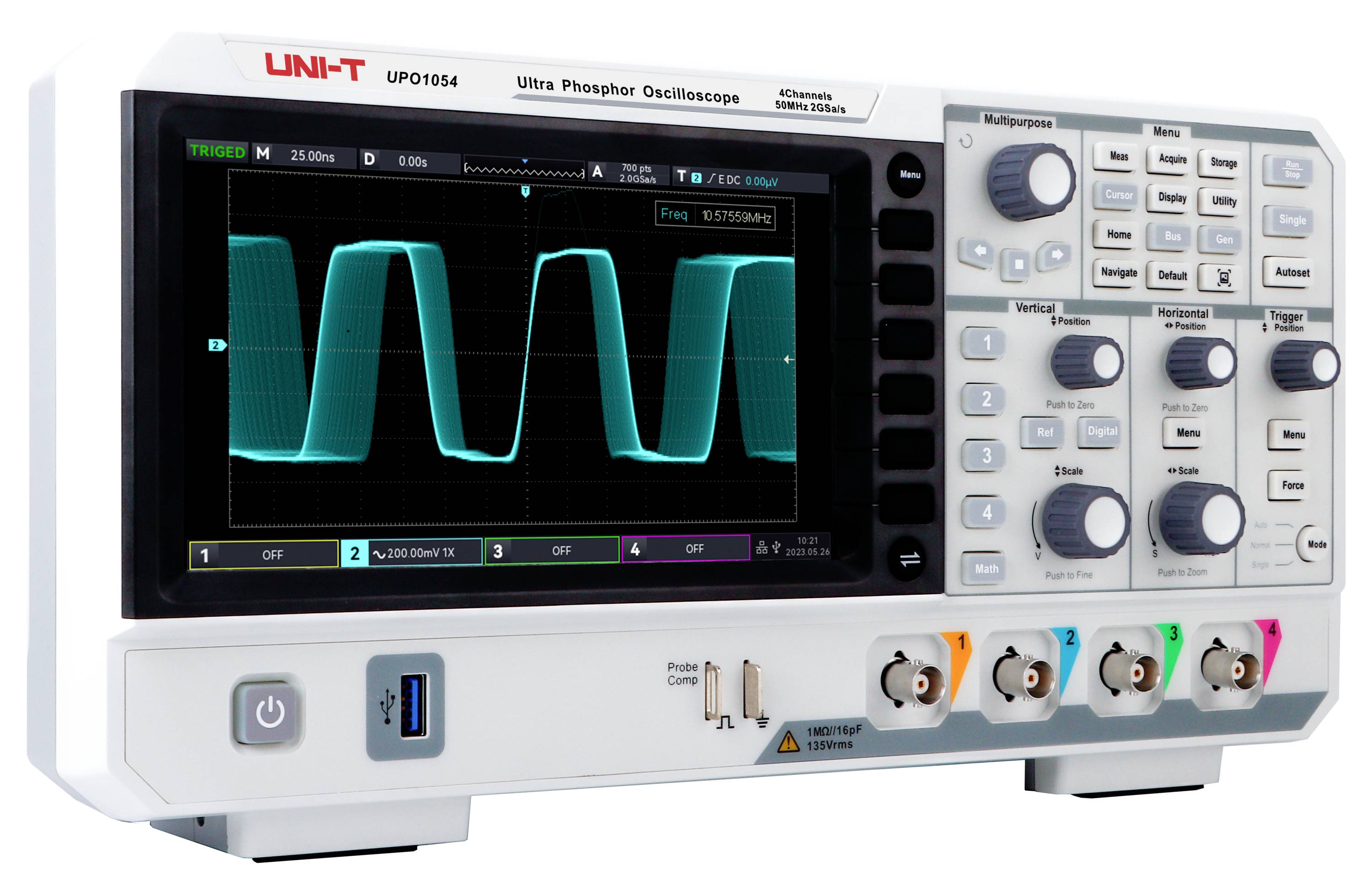

Uni-T UPO1054 digitální osciloskop 50 MHz, 2 GSa/s, 56 Mpts, s pamětí (DSO), 1 ks, 181100200071X
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (8 582,64 Kč / kus)
8 582,64 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Digitální osciloskop UNI-T UPO1054 50 MHz, 4 kanály 2 GSa/s, 56 Mpts, 500,000 wfms/s, 7“ displej digitální paměť (DSO)
- 50 MHz
- Počet analogových vstupů 4
Technické parametry
- Kategorie produktu
digitální osciloskop
- Šířka pásma
50 MHz
- Vzorkovací frekvence na kanál
2 GSa/s
- Vlastnosti osciloskopu
s pamětí (DSO)
- Počet analogových vstupů
4
bez certifikátu
- Rozhraní
RS-232C
- Hloubka paměti na kanál (Mpts)
56 Mpts
- Typ
UPO1054
Ke stažení
List technických údajů
List technických údajů 3399998 Uni-T UPO1054 digitální osciloskop 50 MHz, 2 GSa/s, 56 Mpts, s pamětí (DSO), 1 ks, 181100200071X
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3399998 Uni-T UPO1054 digitální osciloskop 50 MHz, 2 GSa/s, 56 Mpts, s pamětí (DSO), 1 ks, 181100200071X
Návod k obsluze a bezpečnostní pokyny 3399998 Uni-T UPO1054 digitální osciloskop 50 MHz, 2 GSa/s, 56 Mpts, s pamětí (DSO), 1 ks, 181100200071X
Návod k obsluze a bezpečnostní pokyny 3399998 Uni-T UPO1054 digitální osciloskop 50 MHz, 2 GSa/s, 56 Mpts, s pamětí (DSO), 1 ks, 181100200071X
Popis
Digitální osciloskop UPO1054 využívá technologii Ultra fosfor 2.0. Nabízí šířku pásma 50 MHz, rychlost snímání v reálném čase až 2 GSa/s a je vybaven 4 kanály. Kromě toho podporuje nezávislý DVM modul, má rozsáhlé spouštěcí a dekódování sběrnice a také kompletní hardwarové dekódování založené na paměti v reálném čase. Osciloskop je vhodný pro edded-System Design, měřicí techniku, spotřební elektroniku, automobilovou elektroniku, údržbu terénu a vzdělávání a mnoho dalších použití.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Fast Acquire FosTM: Využívá originální technologii displeje Ultra fosfor pro lepší vizualizaci signálu.
- Hardwarový záznam v reálném čase: Uloží až 120.000 snímků pro detailní sledování signálu.
- Hloubka paměti 56Mpts: Umožňuje dlouhodobý záznam průběhů bez zkreslení při vysoké rychlosti snímání.
- 36 měření parametrů: Podporuje rychlé měření parametrů a statistiky, včetně měření obrazovky, výběru kurzoru a nastavení prahové hodnoty.
- Vysoká rychlost snímání: 150.000 000 wfms/s v normálním režimu, až 500.000 wfms/s v Fast-Acquire režimu díky inovativnímu digitálnímu paralelnímu zpracování.
- Navigace: Nabízí navigaci s časem, značkami a segmentovým ukazatelem pro rychlou lokalizaci vlnových průběhů a podporuje automatické rolování s nastavitelnými rychlostmi.
- Funkce DVM: Integrovaný digitální voltmetr s alarmem.
- Měření kurzorem: Podporuje současné měření na CH1, CH2, CH3, CH4, MATH, ODKAZ včetně současného měření času a napětí.
- Záznam průběhu signálu ve formátu videa: Umožňuje přehrávání a analýzu na počítači pro zlepšení zkušeností uživatele.
- Plné hardwarové dekódování v reálném čase: S 56Mpts pamětí se dekódování v reálném čase od RS232/UART, I2C a SPI provádí několikanásobně rychleji než běžné dekódování softwaru.
- 1Mpts rozšířené FFT: Podporuje vícebodové rozhled, individuální rozhled na každý spektrem, 4 stopy a 4 režimy detekce a automatické měření špičkových hodnot pro rychlou identifikaci spektrálních klíčů.
Obsah balení
- UPO1054 (50 MHz, 4 kanálů) x 1
- Napájecí kabel x 1
- 1 x USB kabel
- Pasivní měřící sondy UT-P03 (60 MHz) x4
- Kalibrační certifikát x 1
- Vícejazyčné bezpečnostní pokyny x 1
- Stručný návod x 1
Doplňující informace
Další modely
UPO1104: Šířka pásma 100 MHz, 4 analogové kanály, rychlost snímání 2 GSa/s, hloubka paměti až 56 Mpts, rychlost snímání průběhů signálu 500.000 000 wms/s.
UPO1204: Šířka pásma 200 MHz, 4 analogové kanály, rychlost snímání 2 GSa/s, hloubka paměti až 56 Mpts, rychlost snímání průběhů signálu 500.000 000 wms/s.
