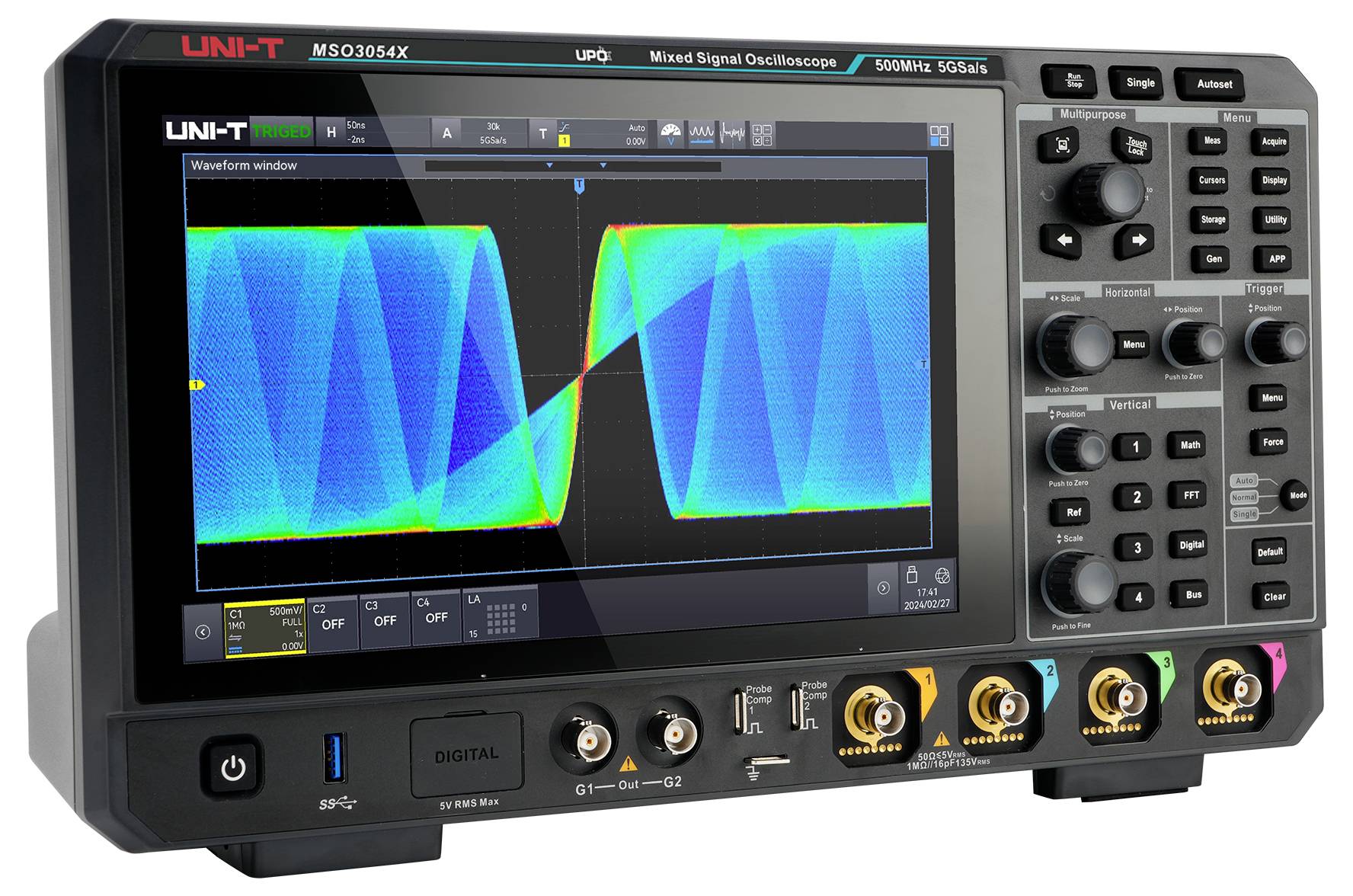

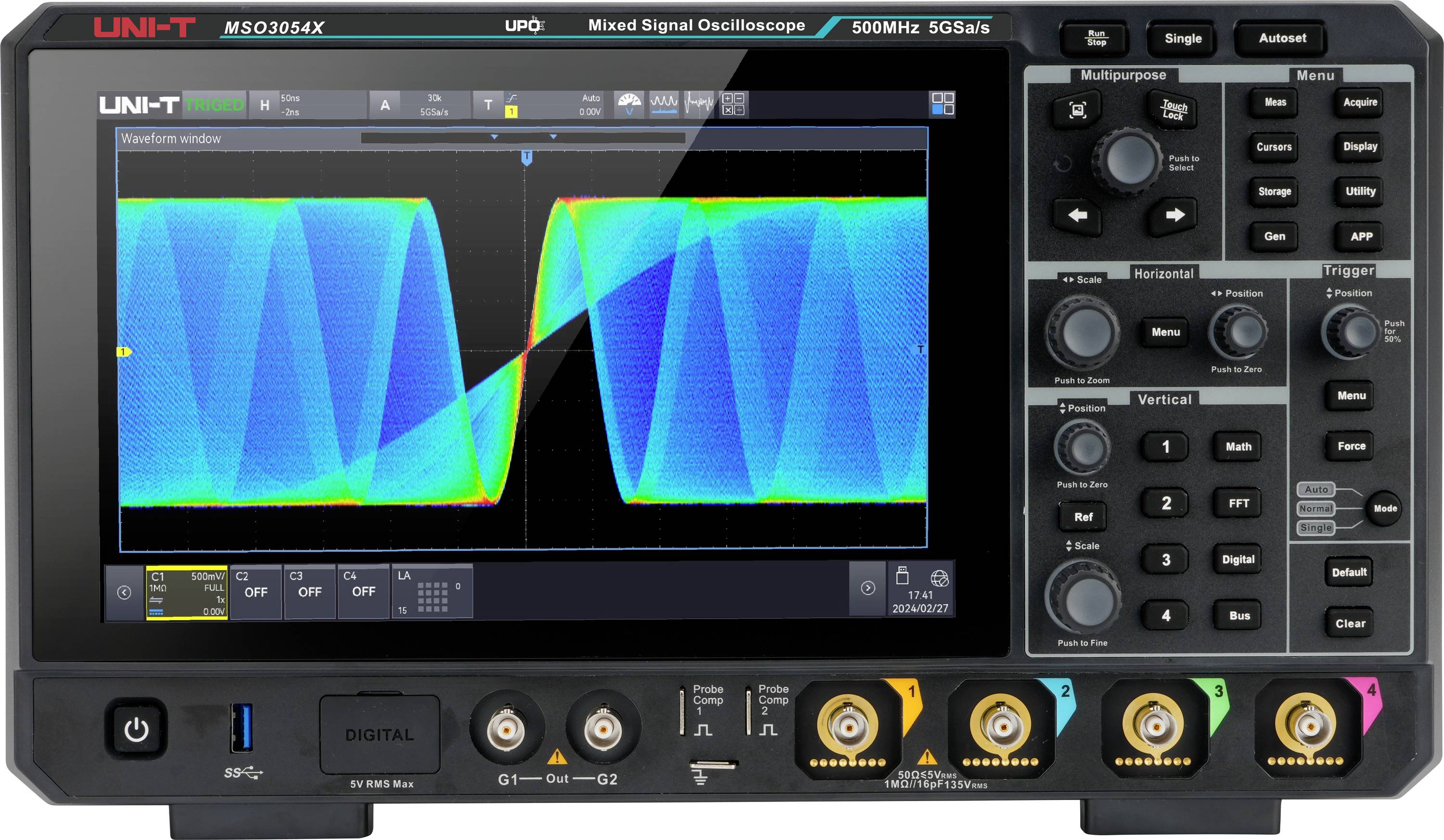

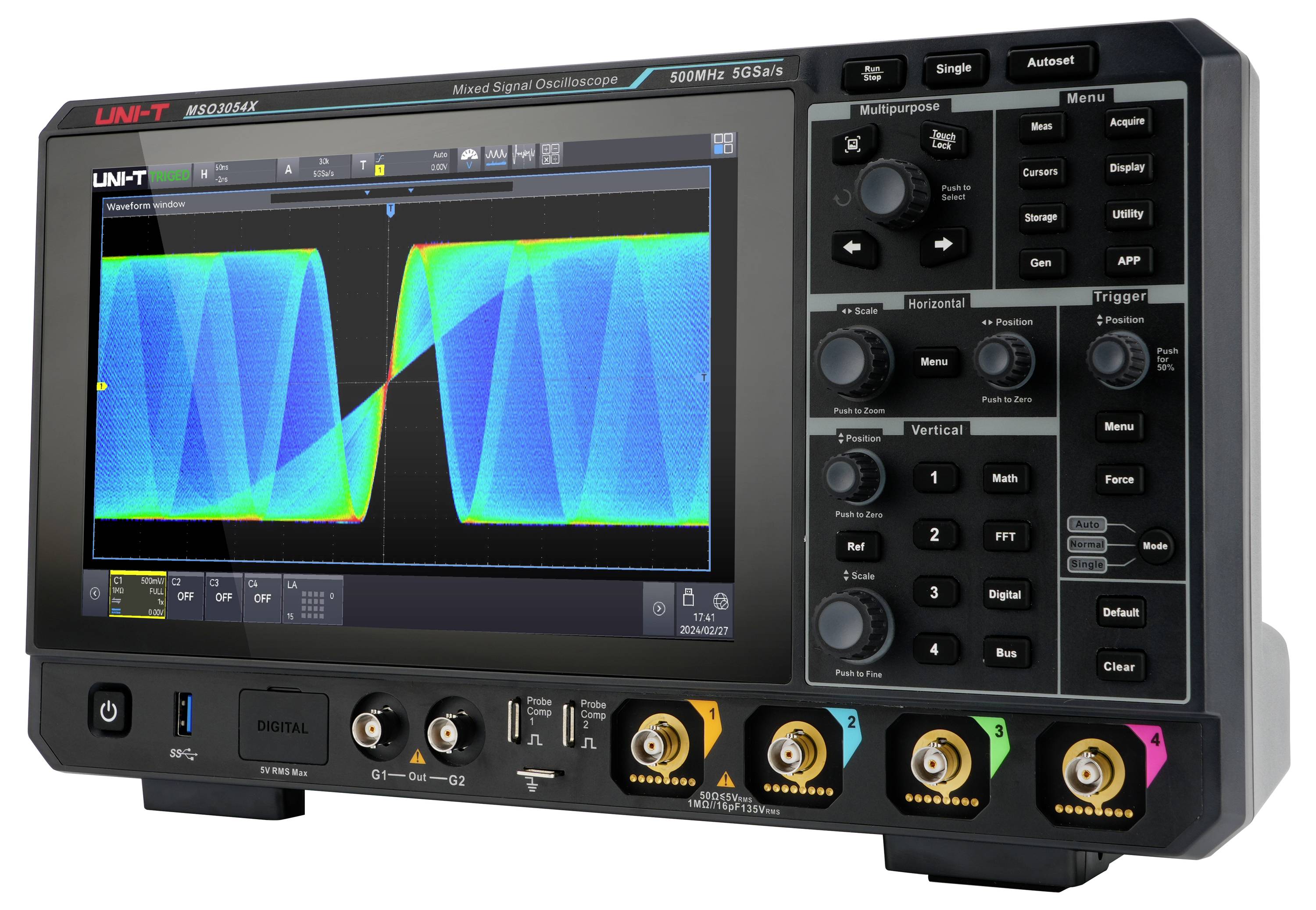

Uni-T MSO3054X digitální osciloskop 500 MHz, 5 GSa/s, 500 Mpts, generátor funkcí, spektrální analyzátor, Analýza harmoni
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (74 219,01 Kč / kus)
74 219,01 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
Digitální osciloskop UNI-T MSO3054X 500 MHz, 4+16 kanálový MSO Ready 5 GSa/s, 500 Mpts 2.000.000 wfms/s, 10,1", kapacitní dotyková obrazovka digitální paměť (DSO)
- 500 MHz
- Počet analogových vstupů 4
Technické parametry
- Kategorie produktu
digitální osciloskop
- Šířka pásma
500 MHz
- Vzorkovací frekvence na kanál
5 GSa/s
- Velikost obrazovky
10.1 palec
- Vlastnosti osciloskopu
generátor funkcí
spektrální analyzátor
Analýza harmonické oscilace
mixovaný signál (MSO)
logický analyzátor
- Počet analogových vstupů
4
bez certifikátu
- Počet digitálních vstupů max.
16
- Rozhraní
sériový
- Hloubka paměti na kanál (Mpts)
500 Mpts
- Typ
MSO3054X
Ke stažení
List technických údajů
List technických údajů 3399967 Uni-T MSO3054X digitální osciloskop 500 MHz, 5 GSa/s, 500 Mpts, generátor funkcí, spektrální analyzátor, Analýza harmoni
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3399967 Uni-T MSO3054X digitální osciloskop 500 MHz, 5 GSa/s, 500 Mpts, generátor funkcí, spektrální analyzátor, Analýza harmoni
Návod k obsluze a bezpečnostní pokyny 3399967 Uni-T MSO3054X digitální osciloskop 500 MHz, 5 GSa/s, 500 Mpts, generátor funkcí, spektrální analyzátor, Analýza harmoni
Návod k obsluze a bezpečnostní pokyny 3399967 Uni-T MSO3054X digitální osciloskop 500 MHz, 5 GSa/s, 500 Mpts, generátor funkcí, spektrální analyzátor, Analýza harmoni
Popis
Osciloskop pro smíšené signály UNI-T MSO3054X nabízí maximální vzorkovací rychlost až 5 GSa/s a hloubku paměti až 500 Mpts. Díky exkluzivní technologii Ultra fosfor 3.0 dosahuje rychlost snímání ve tvaru křivky 2.000.000 000 wfs/s a podporuje 12 rozšířených protokolů pro spouštění a sériové dekódování sběrnice. Díky 10,1" kapacitnímu dotykovému displeji s ovládáním gesty a integrovanému webovému serveru pro dálkové ovládání je tento osciloskop ideal vhodný pro použití v vestavěných systémech, v automobilové elektronice a v leteckém a kosmickém průmyslu.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Integrace 9 v 1: Spojuje osciloskop, logický analyzátor, generátor signálových křivek, spektrální analyzátor a další pro maximální všestrannost.
- Ultra fosfor 3.0: 8-kanálová paralelní analýza, až 20 gbps zpracování a 2.000.000 000 wfs/s snímací rychlost pro přesné rozpoznání anomálií.
- 54 druhy měření: Měření napětí, frekvence a fáze s rozšířenými statistickými funkcemi a třístupňovými grafy pro hloubkové analýzy.
- Analýza napájení Power Analysis 6+: Komplexní analýza kvality sítě a výkonu s PSRR, měření harmonického a spínacího proudu a 12 testů v 2024.
- Spektrální analyzátor: Podporuje 4M body FFT, 4-kanálový FFT současně, vodopádový diagram a měření markeru pro rychlé a přesné frekvenční analýzy.
Obsah balení
- - MSO3054X (500 MHz, 5 GSa/s, 4 kanálů) x 1
- Napájecí kabel x 1
- 1 x USB kabel
- Pasivní sondy (500 MHz) x4
- Průchozí BNC BNC kabel * 1
- Kabely BNC krokosvorek (červený a černý) × 1
- Pasivní sondy × 4
- Kalibrační certifikát x 1
- Vícejazyčné bezpečnostní pokyny x 1
- Stručný návod x 1
Doplňující informace
Další modely
MSO3034X: Šířka pásma 350 MHz, 4 analogových kanálů, rychlost snímání 5 GSa/s, hloubka paměti až 500 Mpts, rychlost snímání průběhů 2.000.000 000 wms/s, 16 digitálních kanálů a volitelně 50 MHz duální generátor Dual-kanálu.
Softwarové možnosti
MSO3000X-AWG: Duální software 50 MHz pro generátor libovolných signálů (včetně diagramu Bode).
MSO3000X-PWR: Softwarová možnost výkonové analýzy
MSO3000X-BND: Všechny možnosti spouštění a dekódování sériových sběrnicích (včetně AUTO, Audio, MIL-STD, ARINC, Manchester).
MSO3000X-AUDIO: Sériový sběrnicový a analytický software (I2S, LJ, RJ, TDM).
MSO3000X-MIL1553: Možnost spouštěče a analýzy vzduchu a kosmonautiky (MIL-STD-1553).
MSO3000X-ARINC429: Sériové snímání a analýza vzduchového a kosmického prostoru (ARINC 429).
MSO3000X-AUTO: Automotive sériové sběrnice spouštěcí a dekódování softwaru (CAN, CAN-FD, LIN, FlexRay, SENT).
MSO3000X-MANCH: Sériové trigger sběrnice a analýza testeru kabelů
MSO3000X-CANFD: Spouštěč sériové sběrnice Automotive a analýza možnost softwaru spuštění na CAN-FD adaptér
MSO3000X-LIN: Automotive Serial Bus spouštění a analýza Software.
MSO3000X-Flex: Spouštěč sériové sběrnice a analýza softwaru – spuštění FlexRay
MSO3000X-SENT: Spouštěč autobusu Automotive Sensor a analýza možnost softwaru spuštění sméterem SENT
