Tektronix TBS2202B digitální osciloskop 200 MHz, 2 GSa/s, 5 Mpts, 8 Bit, s pamětí (DSO), 1 ks, TBS2202B

Digitální osciloskop se dvěma vlnovitými signály na obrazovce, mnoha ovládacími tlačítky a konektory na pravé straně.

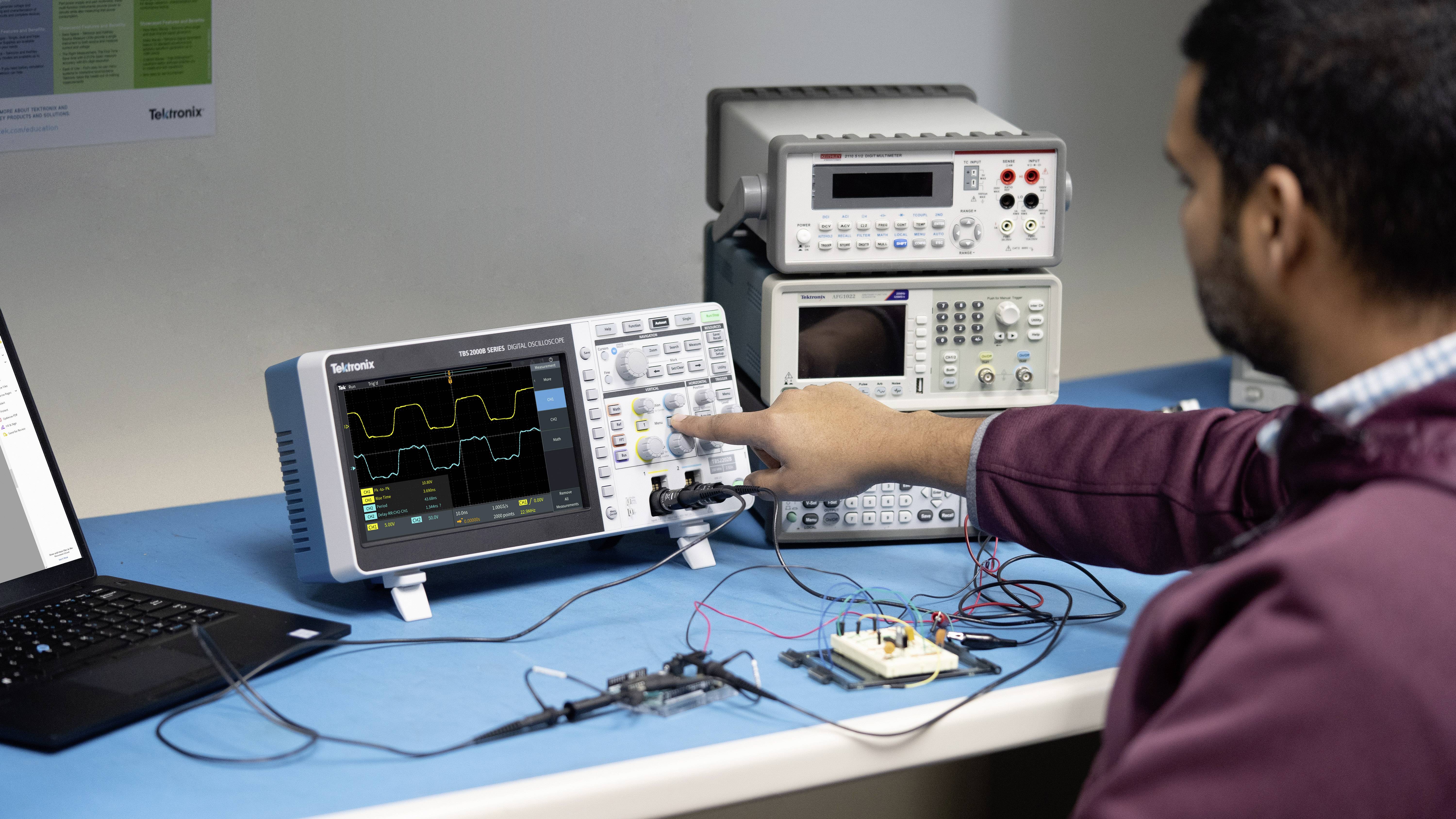

Muž obsluhuje osciloskop u stolu, který je připojený k elektronickým zařízením a laptopem.

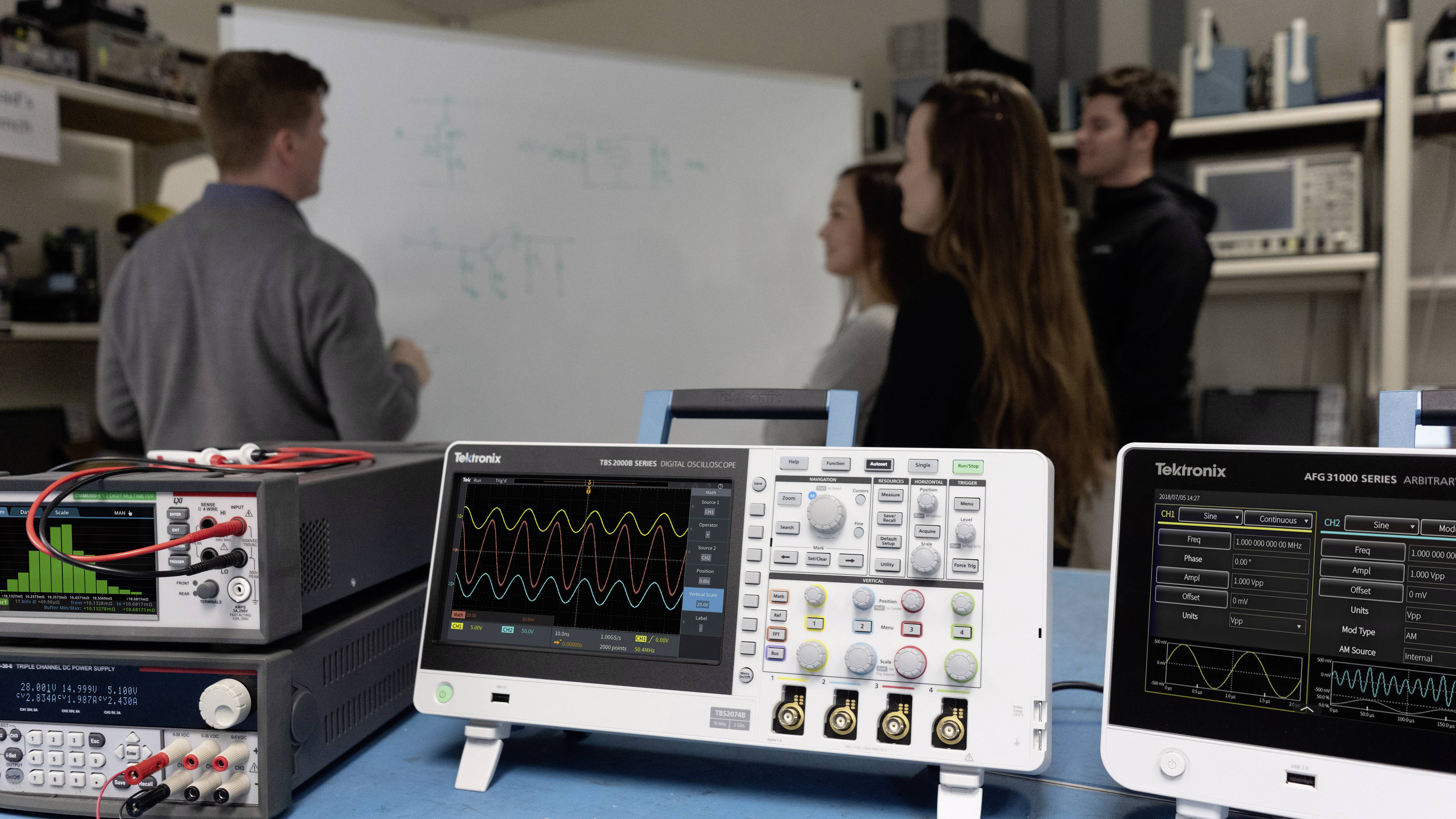

Čtyři osoby diskutují o schématech na whitboardu v laboratoři s různými osciloskopy a měřicími přístroji v popředí.

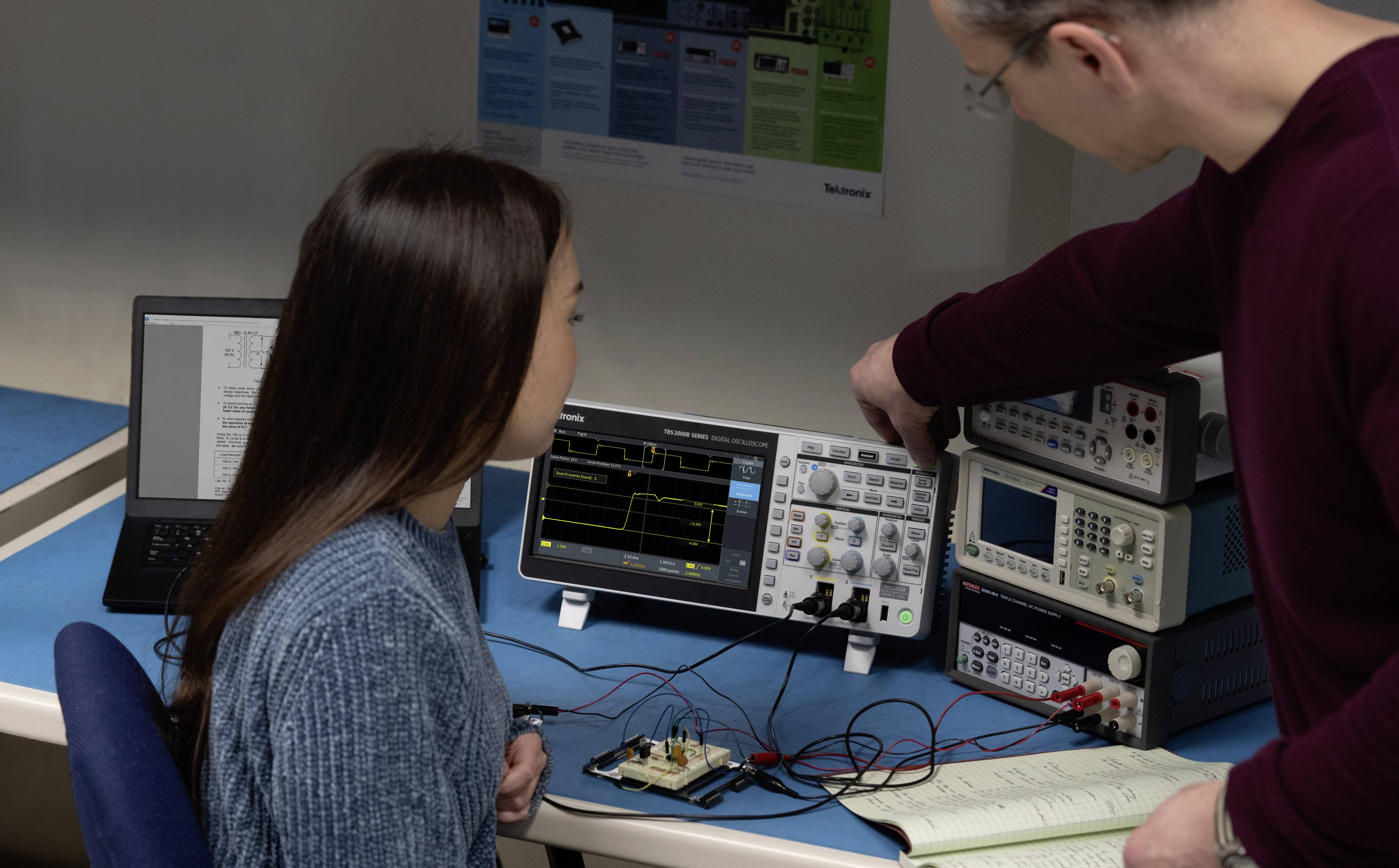

Muž vysvětluje ženě obsluhu osciloskopů v laboratoři s několika elektronickými zařízeními a notebooky.

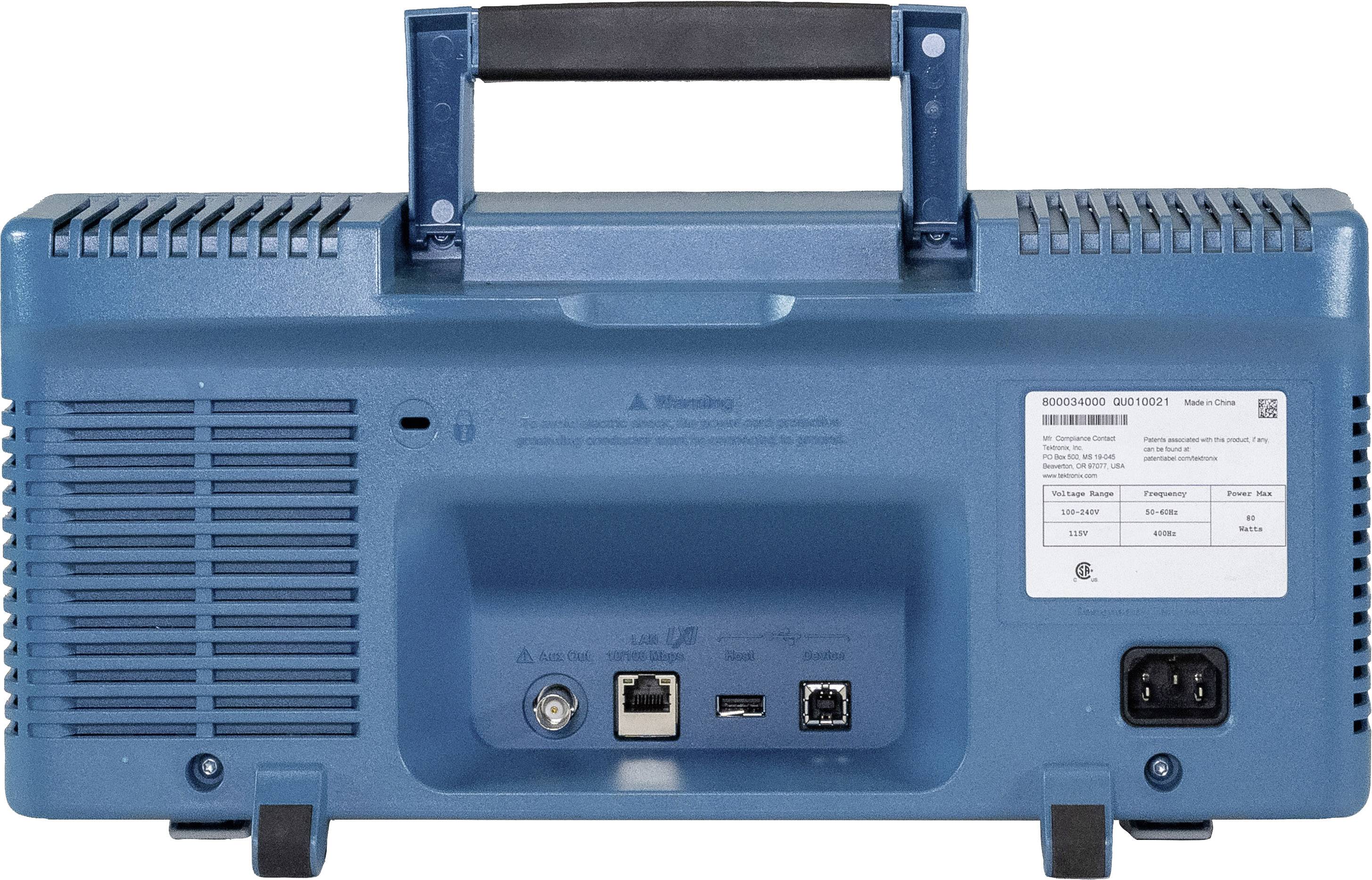

Přenosné modré elektronické zařízení s madlem, větracími otvory, konektory a štítkem s technickými specifikacemi na zadní straně.

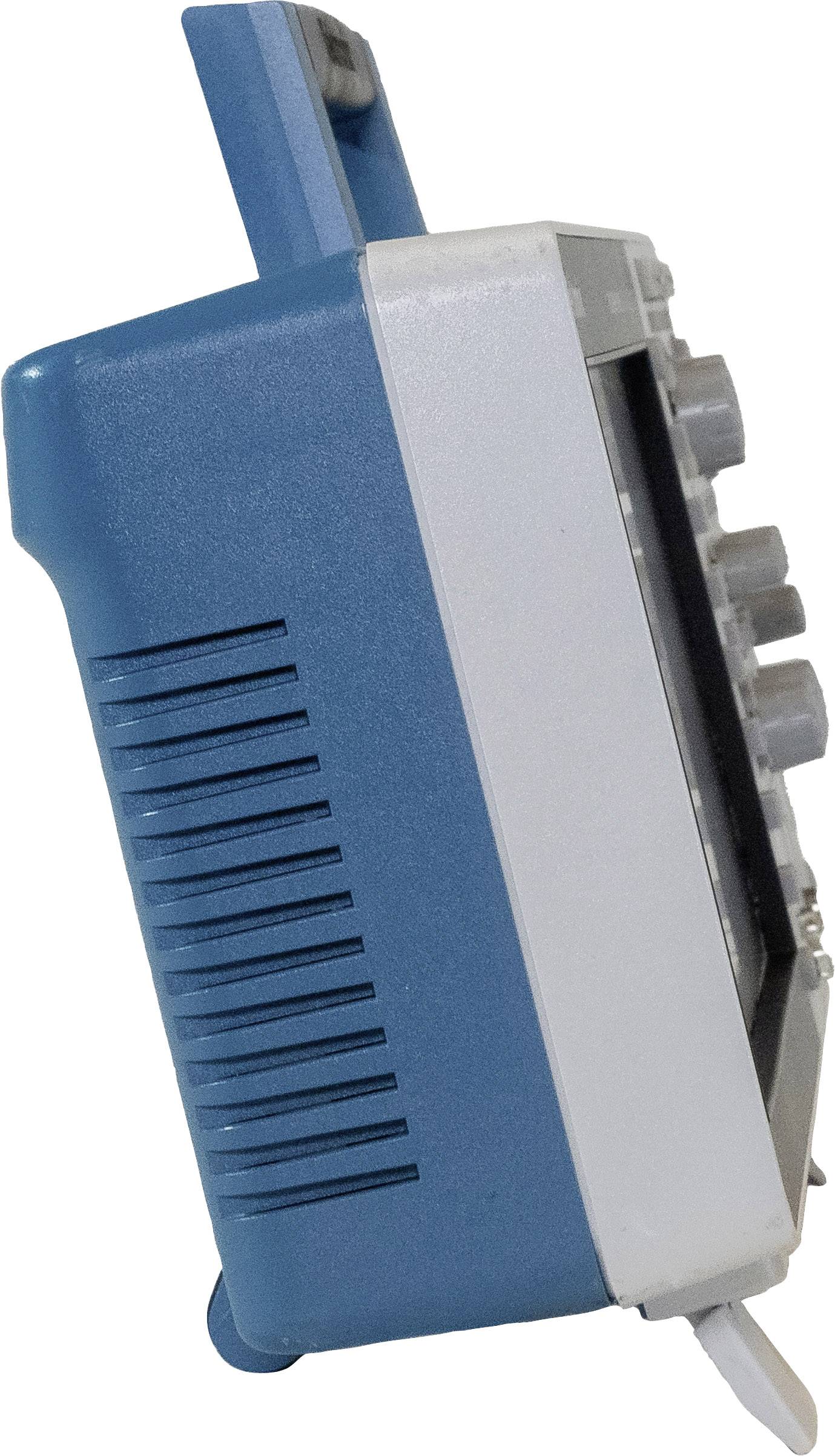

Elektronické zařízení s modro-šedým povrchem, pohled z boku. Má několik tlačítek a vypadá jako technické vybavení.

1/6

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (78 475,21 Kč / kus)

78 475,21 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Digitální osciloskop TBS2202B

200 MHz
Počet analogových vstupů 2

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 200 MHz

Vzorkovací frekvence na kanál: 2 GSa/s

Displej: 9" (22,8cm) TFT displej

Rozlišení: 8 Bit

Velikost obrazovky: 9 palec

Vlastnosti osciloskopu: s pamětí (DSO)

Počet analogových vstupů: 2

: bez certifikátu

Vertikální vychylování: 2mV/dílek - 10 V/dílek

Vstupní impedance: 1 MΩ ± 0 %, 13 pF ± 1.5 p

Vstupní spojení: DC, AC nebo GND

Napájení: 230 V/AC

Rozm.: (d x š x v) 117.7 x 372.4 x 174.9 mm

Hmotnost: 2620 g

Displej: 800 x 480 TFT

Šířka: 372.4 mm

V: 174.9 mm

Délka: 117.7 mm

Rozhraní: USB

Hloubka paměti na kanál (Mpts): 5 Mpts

Typ: TBS2202B

Ke stažení

List technických údajů

List technických údajů 2237860 Tektronix TBS2202B digitální osciloskop 200 MHz, 2 GSa/s, 5 Mpts, 8 Bit, s pamětí (DSO), 1 ks, TBS2202B

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2237860 Tektronix TBS2202B digitální osciloskop 200 MHz, 2 GSa/s, 5 Mpts, 8 Bit, s pamětí (DSO), 1 ks, TBS2202B

Popis

Osciloskopy řady TBS2000B s 9" displej WVGA, délka záznamu až 5 milionů bodů a rychlostí snímání 2 GS/s zachytí a zobrazí výrazně více signály, aby vám při ladění a ověřit na designu. Annalyzujte vaše signály jednoduše a bezpečně s novými On-Waveform-kurzor a 32 automatických měření se informativní tipy. Rozhraní měřicí sondy TekVPI je® podporuje tradiční pasivní sondy BNC, ale také umožňuje široké použití kryt s nejnovějšími aktivních napětí a proudových sond.

Tento text byl přeložen strojově.
