Tektronix TBS2074B digitální osciloskop Kalibrováno dle (DAkkS), 70 MHz, 2 GSa/s, 8 Bit, 1 ks, TBS2074B

Digitální osciloskop zobrazuje na obrazovce křivku vlnového průběhu a spektrální křivku. Ovládací tlačítka jsou umístěna na pravé straně.

Čtyři osoby diskutují před bílou tabulí s náčrty v laboratoři, obklopeny osciloskopy a dalšími elektronickými zařízeními.

Muž vysvětluje ženě zobrazení na osciloskopu, v pozadí jsou počítače a elektronická zařízení v laboratoři.

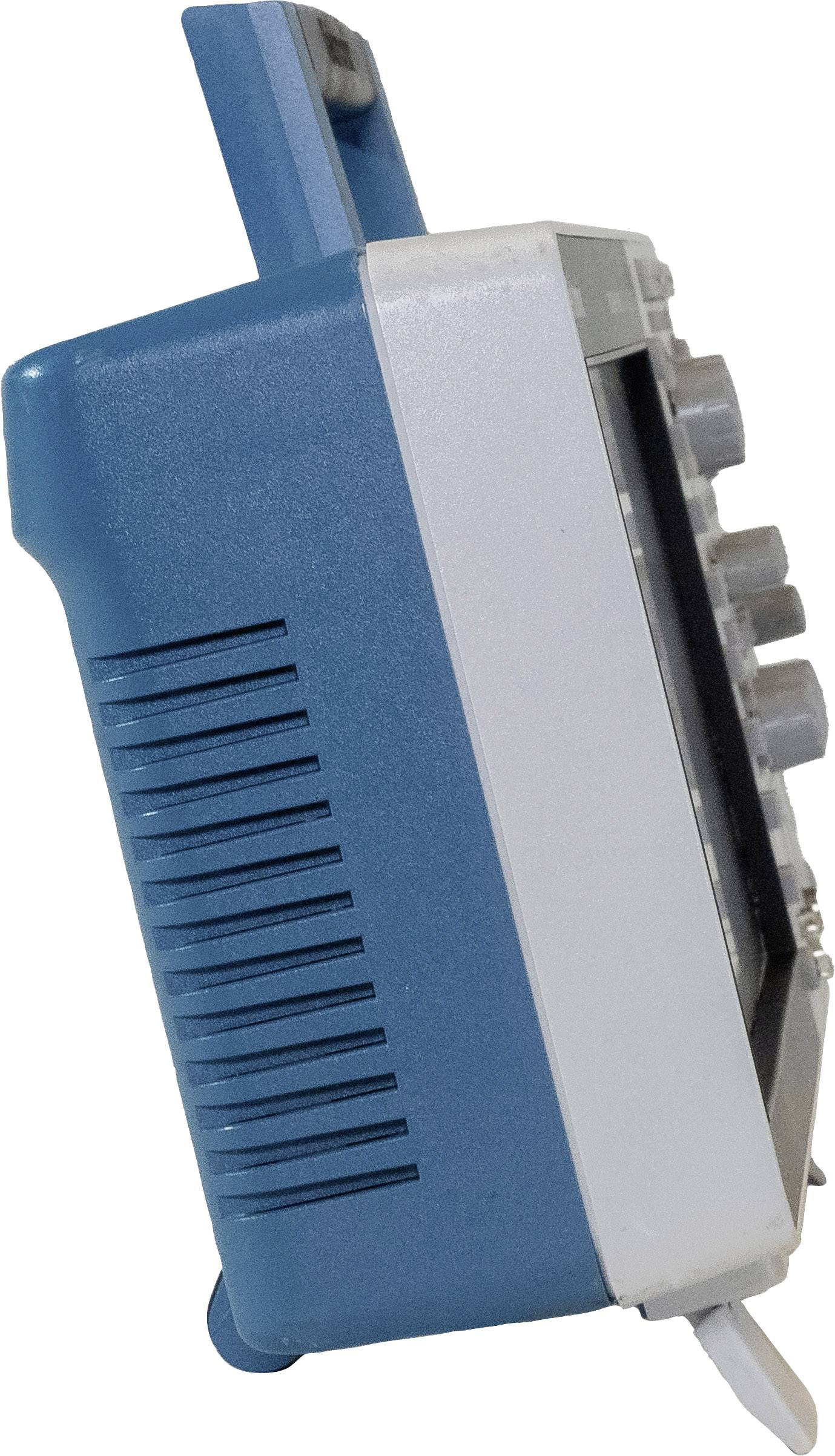

Přenosné modro-bílé elektronické zařízení s několika otočnými knoflíky a větracími otvory po straně.

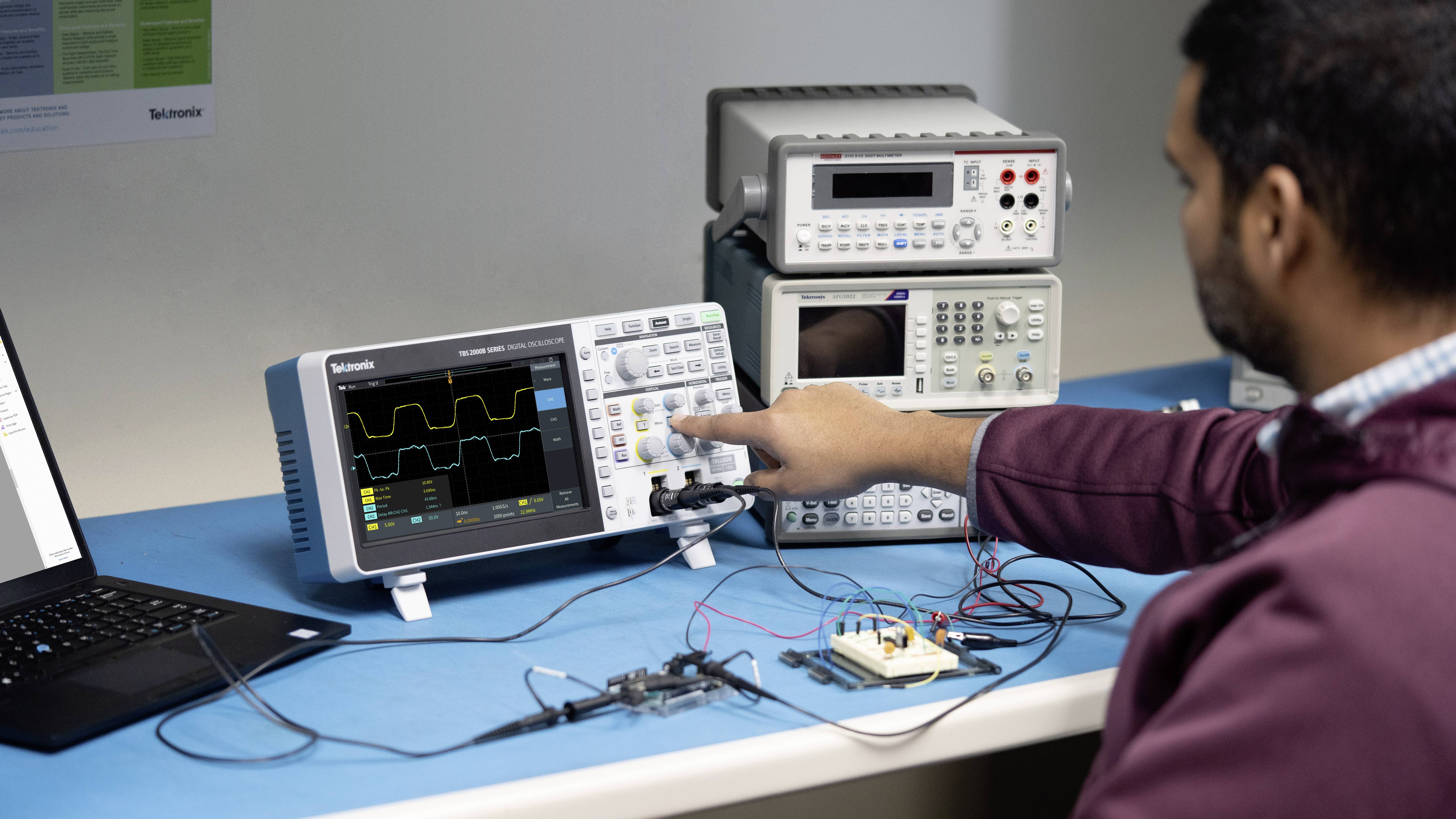

Osoba obsluhuje osciloskop na stole, aby měřila elektrické signály. V pozadí jsou viditelné další dva přístroje.

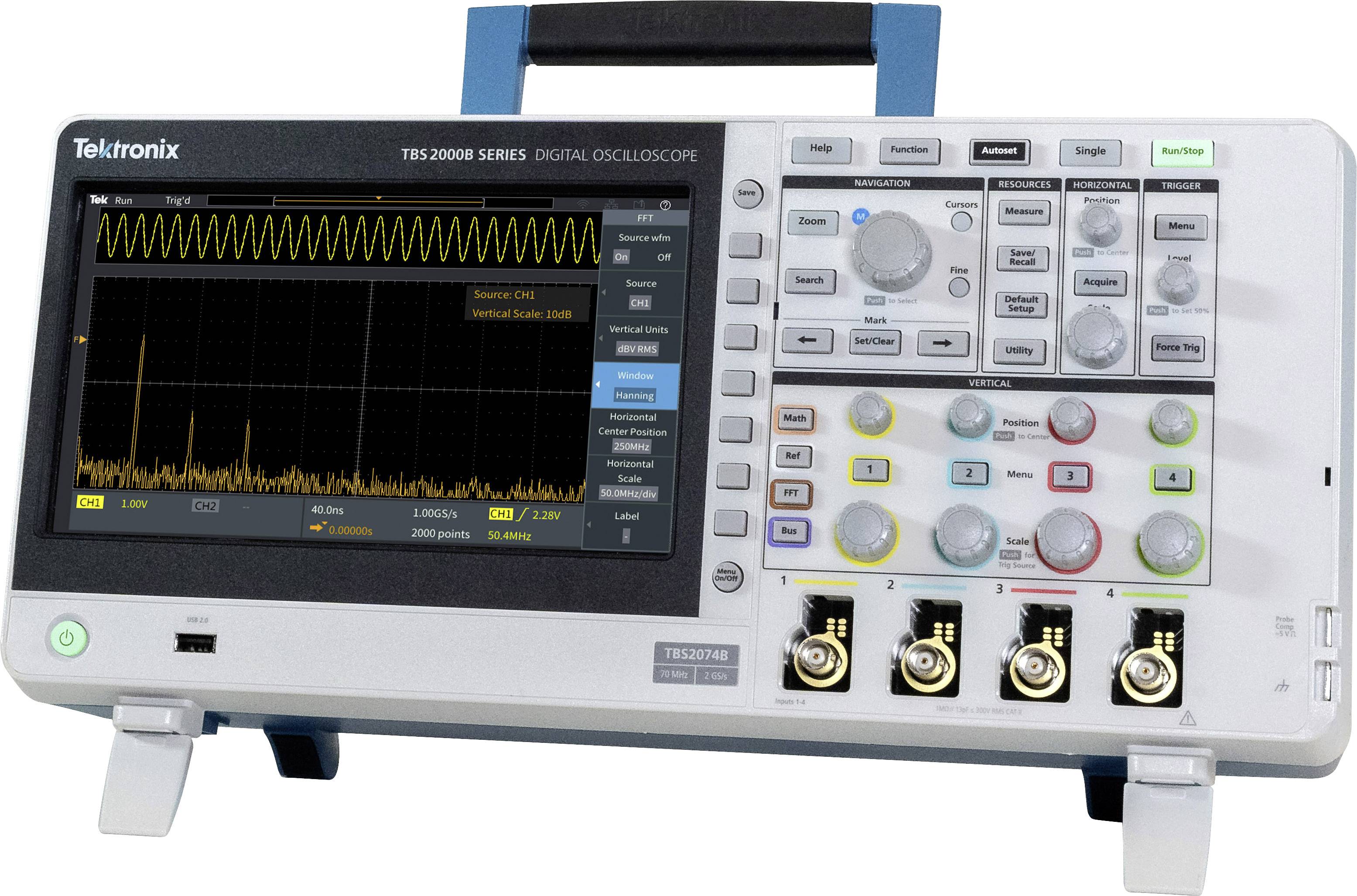

Digitální osciloskop zobrazující průběh vlny na obrazovce. Ovládací prvky a vstupy jsou viditelné.

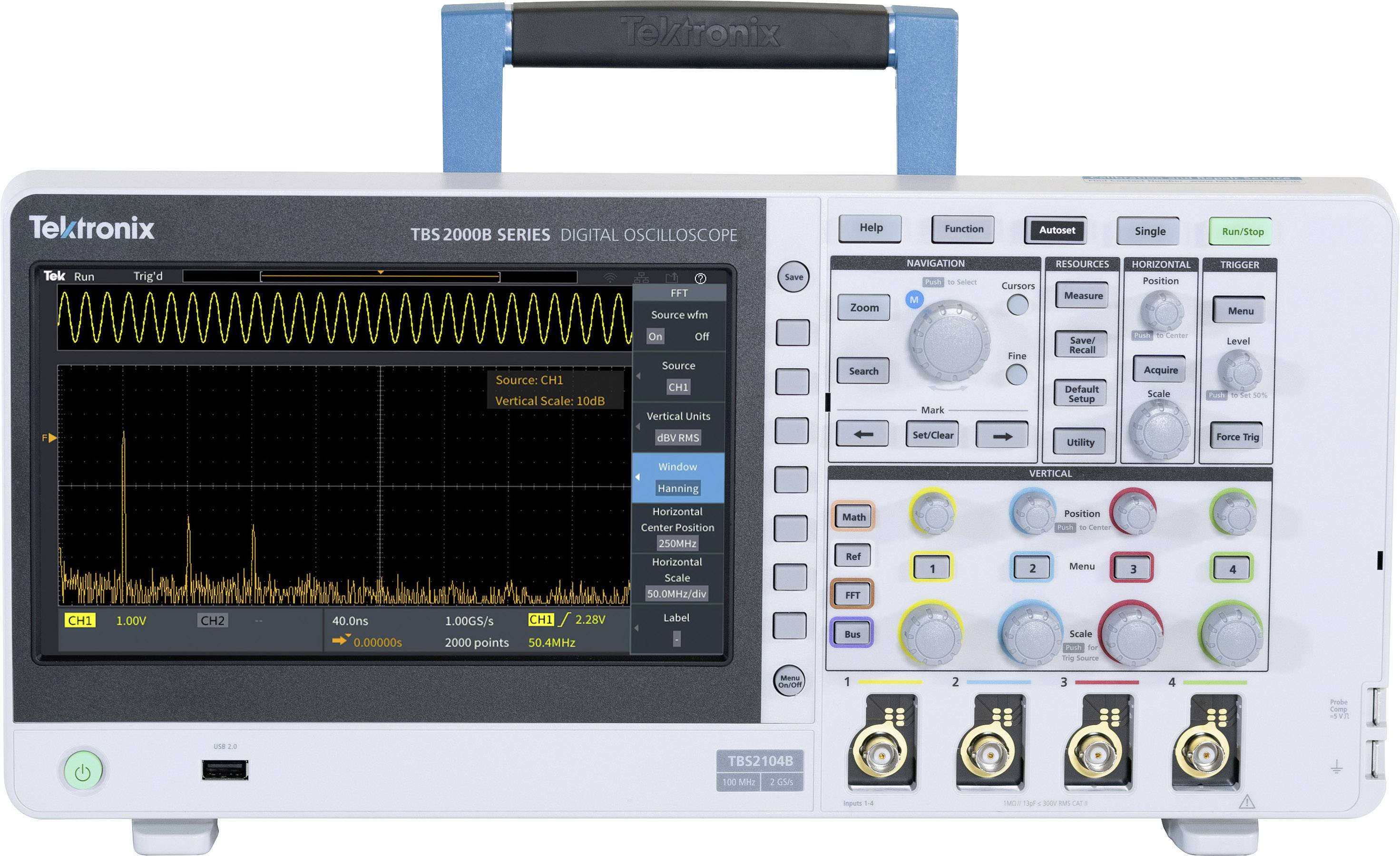

Digitální osciloskop s průběhem vlny zobrazeným na obrazovce, obklopený různými ovládacími knoflíky a přípojnými zdířkami.

1/7

Dodatečné informace:

Doručení: Pá 23. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (75 938,02 Kč / kus)

75 938,02 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Digitální osciloskop TBS2074B

70 MHz
Počet analogových vstupů 4

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 70 MHz

Vzorkovací frekvence na kanál: 2 GSa/s

Displej: 9" (22,8cm) TFT displej

Rozlišení: 8 Bit

Počet analogových vstupů: 4

: DAkkS

Vertikální vychylování: 2mV/dílek - 10 V/dílek

Vstupní impedance: 1 MΩ ± 0 %, 13 pF ± 1.5 p

Vstupní spojení: DC, AC NEBO GND

Napájení: 230 V/AC

Rozm.: (d x š x v) 128.1 x 412.8 x 201.5 mm

Hmotnost: 4080 g

Displej: 800 x 480 TFT

Šířka: 412.8 mm

V: 201.5 mm

Délka: 128.1 mm

Rozhraní: USB

Typ: TBS2074B

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2468949 Tektronix TBS2074B digitální osciloskop Kalibrováno dle (DAkkS), 70 MHz, 2 GSa/s, 8 Bit, 1 ks, TBS2074B

Prohlášení o shodě

Prohlášení o shodě 2468949 Tektronix TBS2074B digitální osciloskop Kalibrováno dle (DAkkS), 70 MHz, 2 GSa/s, 8 Bit, 1 ks, TBS2074B

Popis

Osciloskopy řady TBS2000B s 5" WVGA displejem, délkou záznamu 9 milionů bodů a rychlostí snímání 2 GS/s zobrazují mnohem více signálů, které vám pomohou s laděním a validací designu. Analyzujte své signály snadno a bezpečně s novými kurzory On-Waveform a 32 automatickými měřeními, která jsou vždy vybavena informativními tipy. Rozhraní sondy TekVPI® podporuje tradiční pasivní měřicí sondy BNC, umožňuje ale také široké pokrytí aplikací s nejnovějšími aktivními sondami napětí a proudu.

Tento text byl přeložen strojově.
