Name: Siemens 3RT2037-3NB30 stykač 3 spínací kontakty 30 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1745613
Availability: BackOrder

Elektrický stykač se štítkem 'Siemens Sirius', vhodný pro použití v průmyslových řídicích systémech.

Otevřená rozvodná skříň vpravo odhaluje spoustu drátů a elektronických součástek. Vlevo v pozadí prší.

Diagram znázorňuje konstrukční uspořádání a možnosti zapojení stykače, který se skládá z několika komponent, jako jsou pomocné kontakty a relé.

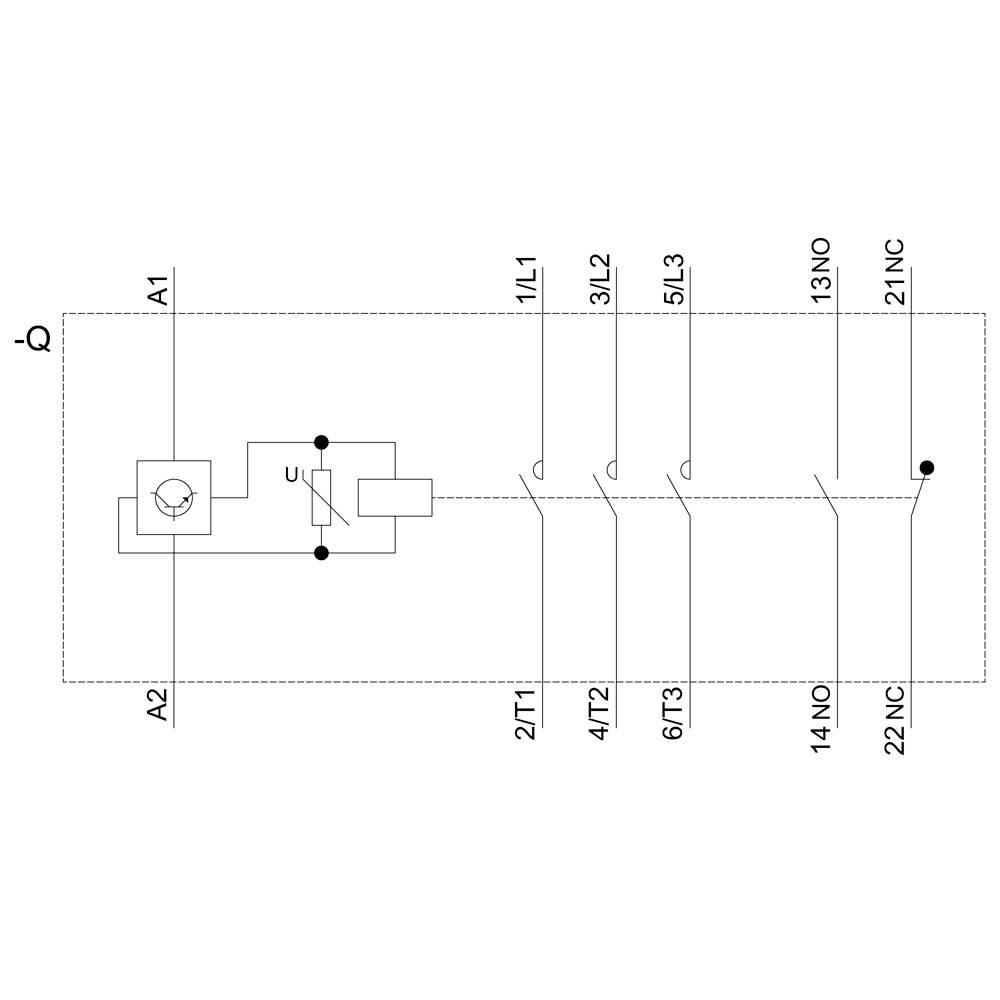

Elektrický schéma zapojení s elektrickými spínacími a kontaktními symboly, zobrazující svorky A1 až 2NC, včetně symbolu bimetalu a výkonového jističe.

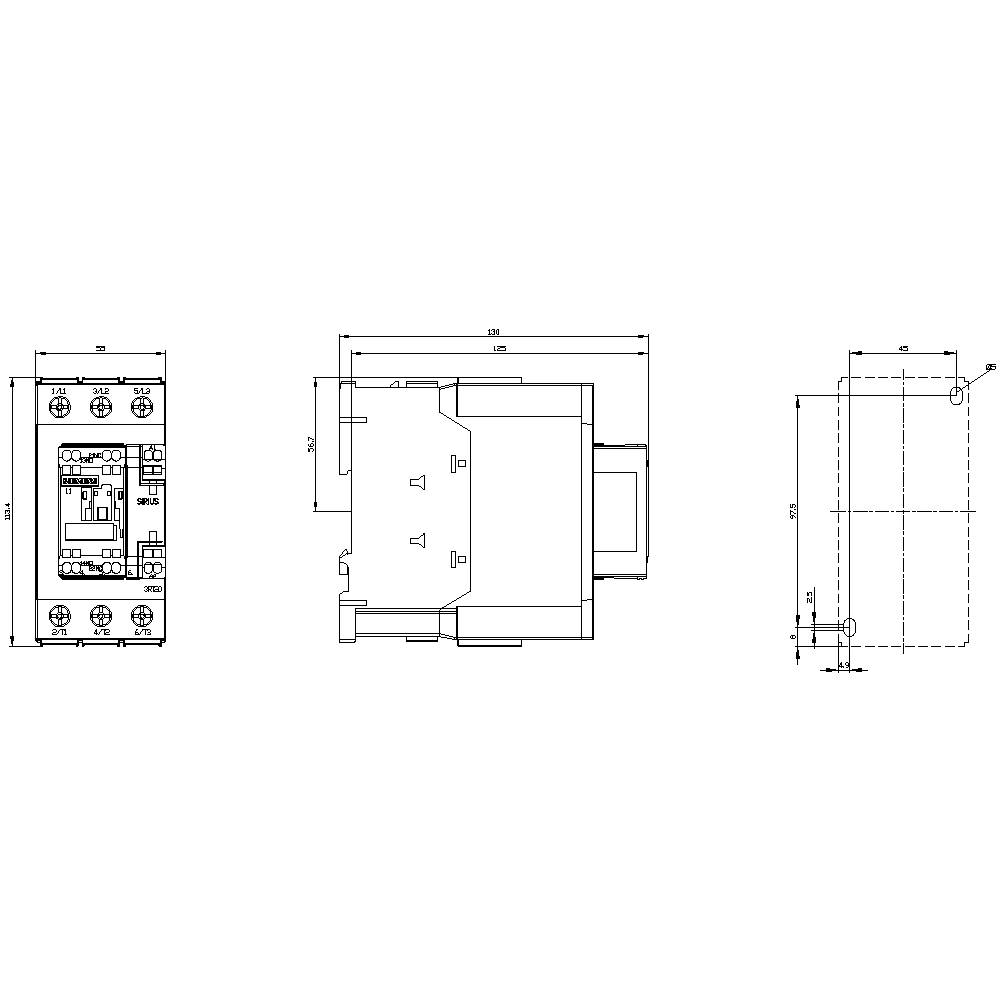

Technický výkres elektronické součástky s rozměry. Pohledy zepředu, shora a z boku s kótami.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

30 kW

Připojení

šroubovací

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (13 210,74 Kč / kus)

13 210,74 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Kategorie produktu: stykač

Typ: 3RT2037-3NB30

Konstrukční velikost: S2

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 65 A

: 30 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 55 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 30 kW

: 3

: 1

: 1

: 65 A

: 80 A

: Screw connection

: AC/DC

: 55 A

: 36.7749375

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Jmenovité napětí

Siemens 3RT2035-1AP00 stykač 3 spínací kontakty 18.5 kW 230 V/AC 40 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1430965

Okamžité doručení: Út 13. 10.

4 KsConrad Electronic

18.5 kW

230 V/AC

Min.: 1

Násobky: 1

3 293,39 Kč^*

Siemens 3RT2035-1NB30 stykač 3 spínací kontakty 18.5 kW 24 V/DC, 24 V/AC 40 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431002

Doručení: Út 3. 11.

Conrad Electronic

18.5 kW

24 V/DC

Min.: 1

Násobky: 1

4 334,71 Kč^*

Siemens 3RT2036-1AC20-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747630

Doručení: Po 26. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

3 949,59 Kč^*

Siemens 3RT2036-1AK60-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747643

Doručení: St 21. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

3 949,59 Kč^*

Siemens 3RT2036-1AM20-0UA0 stykač 3 spínací kontakty 25 PS 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1701786

Doručení: Po 19. 10.

8 KsConrad Electronic

25 PS

690 V/AC

Min.: 1

Násobky: 1

4 061,98 Kč^*

Siemens 3RT2036-1AP00 stykač 3 spínací kontakty 22 kW 230 V/AC 50 A s pomocným kontaktem 1 ks

Objednací číslo:1431164

Okamžité doručení: Út 13. 10.

8 KsConrad Electronic

22 kW

230 V/AC

Min.: 1

Násobky: 1

3 450,41 Kč^*

Siemens 3RT2036-1AP04 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1738185

Doručení: Út 3. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

3 949,59 Kč^*

Siemens 3RT2036-1AP60-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1750900

Doručení: Po 26. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

3 949,59 Kč^*

Siemens 3RT2036-1AV60-0UA0 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1738381

Doručení: Po 26. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

4 061,98 Kč^*

Siemens 3RT2036-1NB30 stykač 3 spínací kontakty 22 kW 24 V/DC, 24 V/AC 50 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431165

Doručení: Út 3. 11.

Conrad Electronic

22 kW

24 V/DC

Min.: 1

Násobky: 1

5 362,81 Kč^*

Ke stažení

List technických údajů

List technických údajů 1745613 Siemens 3RT2037-3NB30 stykač 3 spínací kontakty 30 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745613 Siemens 3RT2037-3NB30 stykač 3 spínací kontakty 30 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana, AC-3, 30 kW / 400 V, 1 S+1O, AC/DC 20-33V, 3pólové, velikost S2, pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
