TRU COMPONENTS TC-GYJ1-22-24VDC pomocný stykač 2 rozpínací kontakty, 2 spínací kontakty 24 V/DC 10 A 1 ks

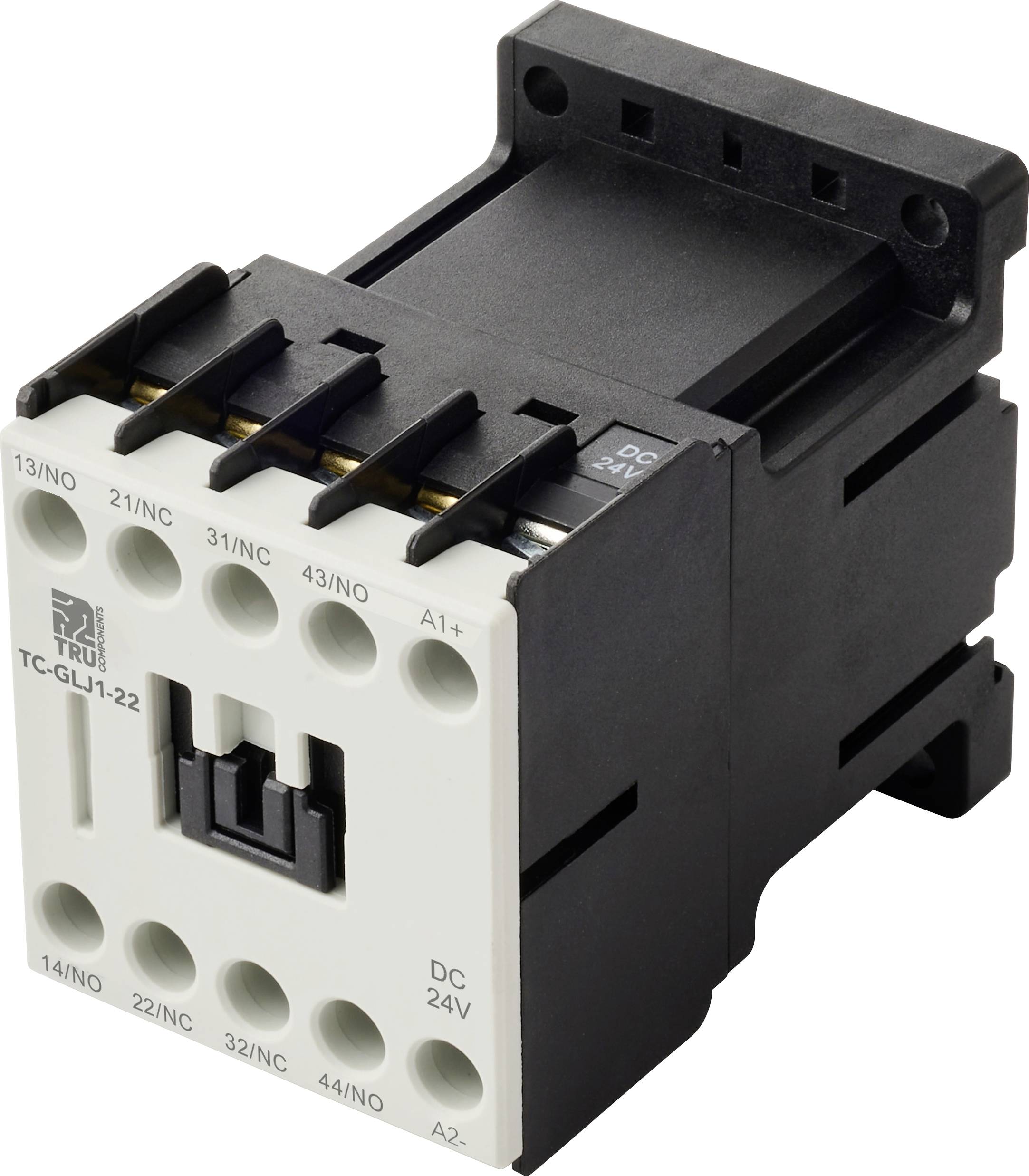

Kompaktní elektrický stykač s černobílým vnějším povrchem označený štítkem 'TC-GL1-22', zobrazující připojovací porty a označení DC 24V.

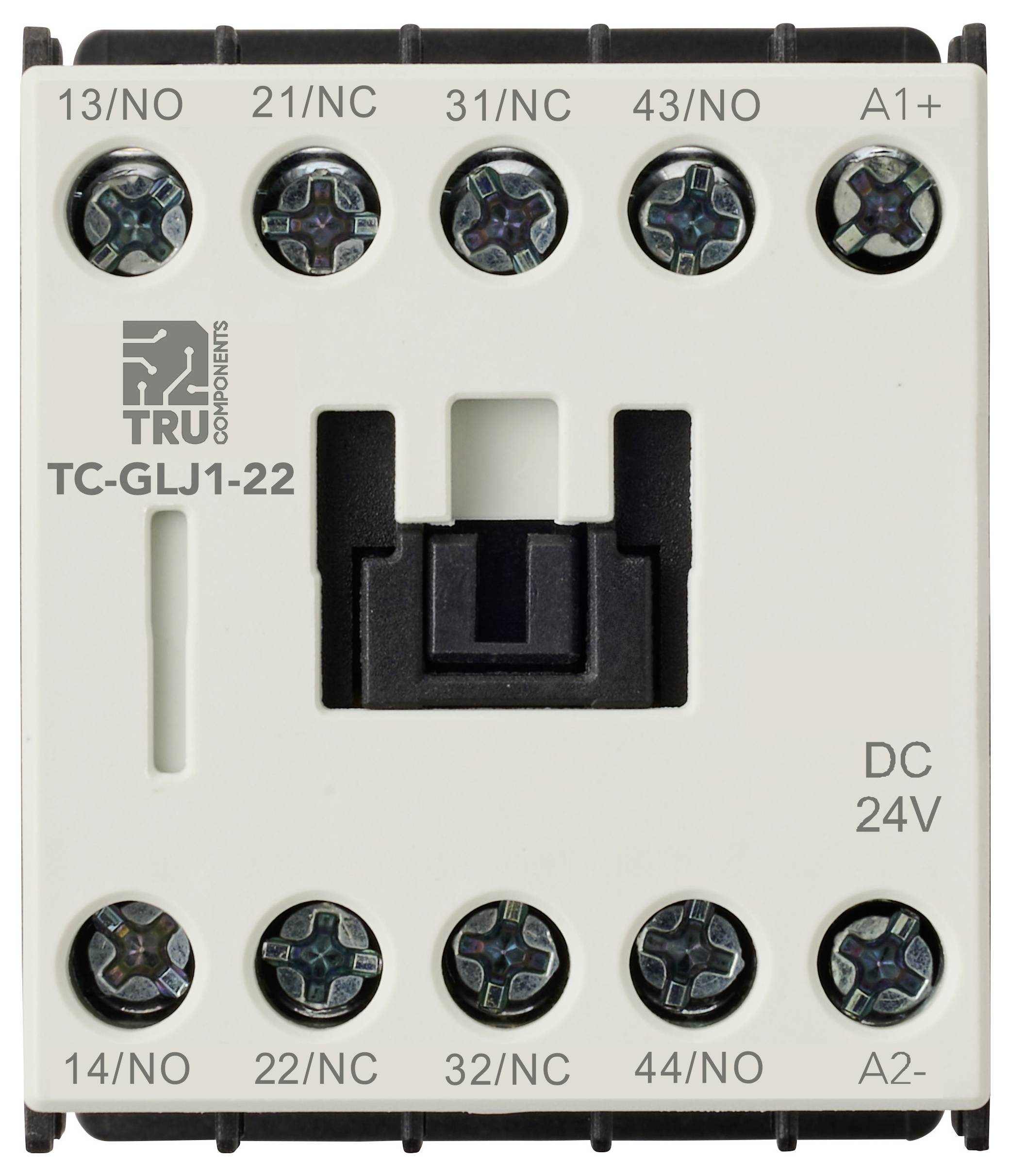

Elektrický stykač s svorkami označenými '13/NO', '21/NC', '31/NC', '43/NO', 'A1+', '14/NO', '22/NC', '32/NC', '44/NO', 'A2-'.

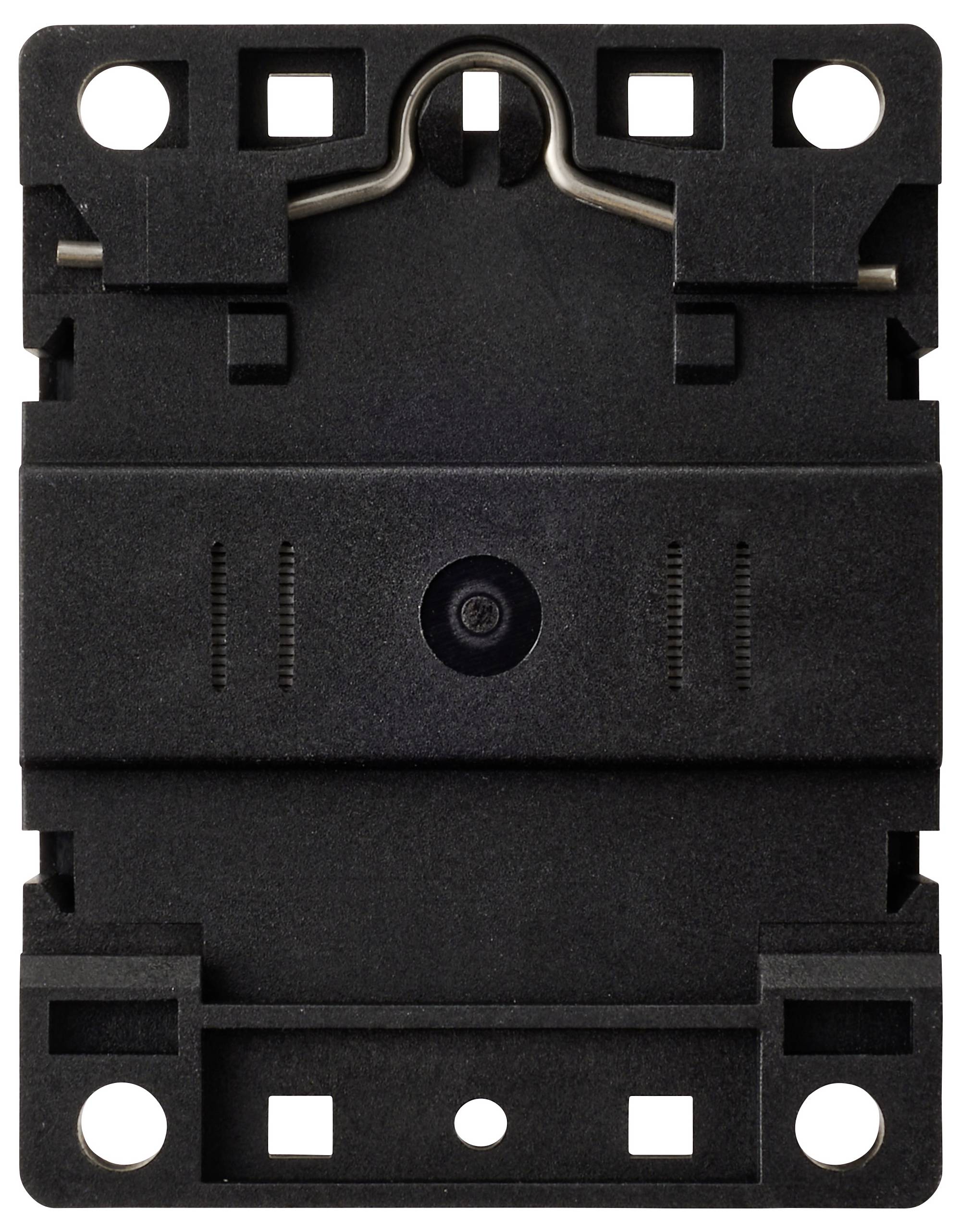

Černá nástěnná montážní deska se šesti montážními otvory a centrálním připevňovacím bodem pro upevnění zařízení.

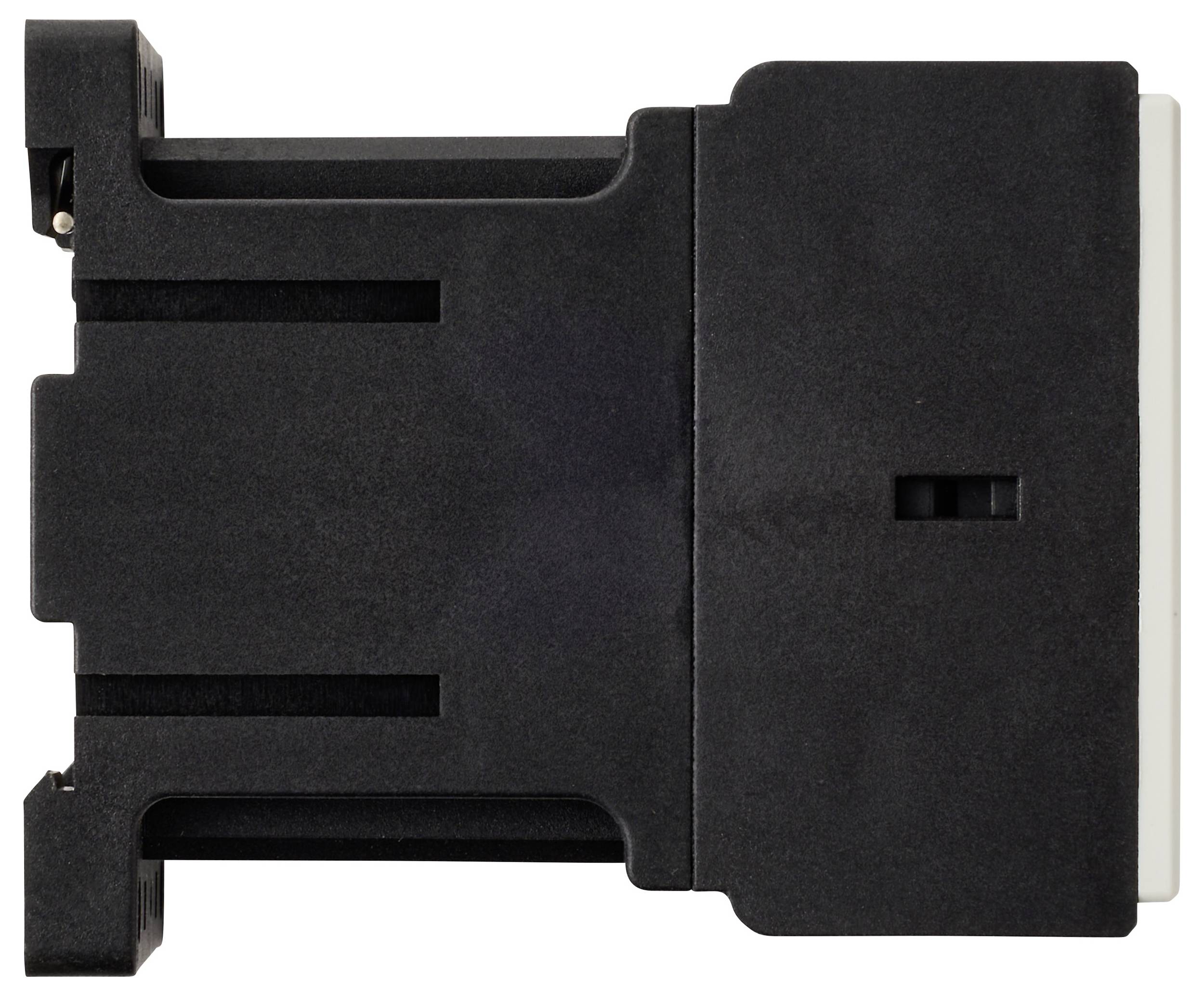

Černý plastový konektor nebo adaptér obdélníkového tvaru, který má několik otvorů a drážek, pravděpodobně používaný pro elektronická zařízení nebo elektrické obvody.

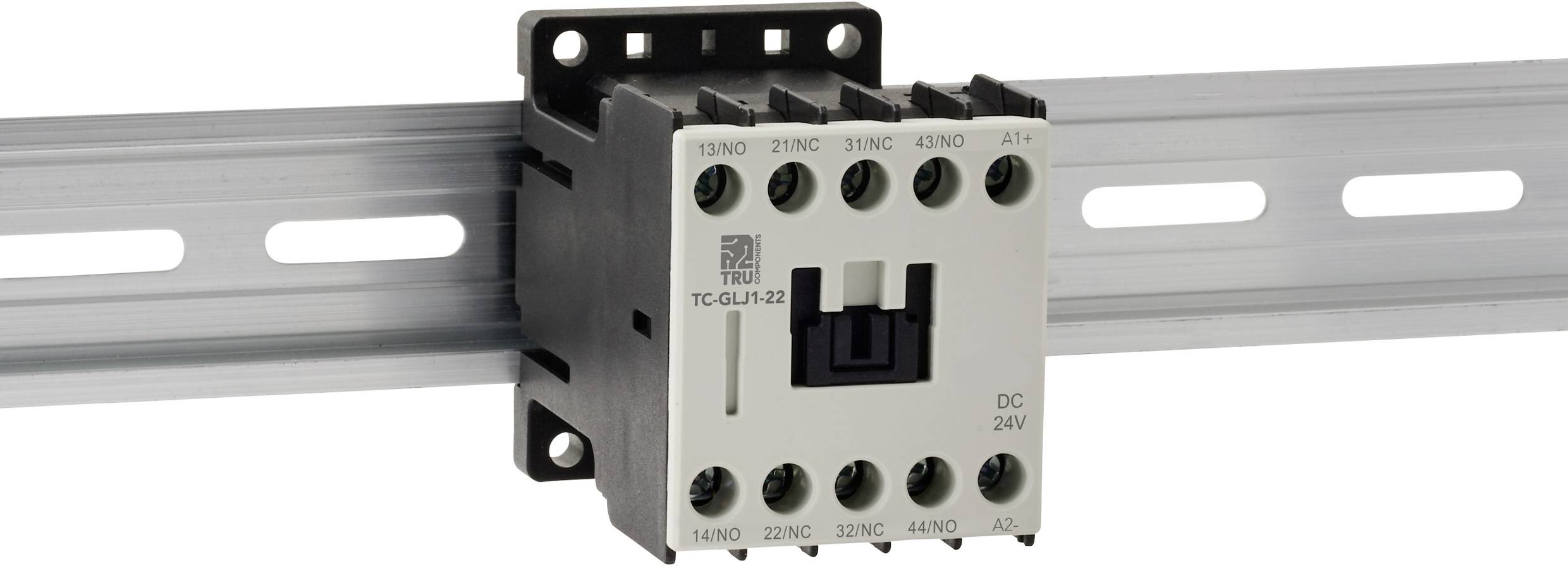

Stykač namontovaný na kovovém DIN lištu, označený svorkami a značením 'DC 24V', používaný pro elektrické obvody.

1/5

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Jmenovité napětí

24 V/DC

Zatěžovací proud

10 A

Výkon

40 VA

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

153 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (417,36 Kč / kus)

483,47 Kč

-14 %

417,36 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Jmenovité napětí (UE): 690 V.
Frekvence: 50 / 60 Hz
Konvenční topný proud (0 ≤ 40 °C): 10 A.
Min. Spínací výkon (ot./min): 17 v
Min. Spínací výkon (Imin): 5 a
Proud při přetížení 80 A.
Jmenovité řídicí napětí (US): 24 VDC
Jmenovitá řídicí hranice (Close): 85 % až 110 % US
Práh daně: 10 % až 70 % US
Průměrný příkon (start): 40 VA
Průměrný příkon (uvolnění): 7 VA
Průměrný příkon (průměr): 3 - 4 W.
Tepelná ztráta 1.3 W.
Doba akce (zavření): 5 - 15 ms
Doba akce (otevření): 10 - 20 ms
Měkký drát bez svorky: 0,75 až 2 mm²
Tvrdý drát bez svorky: 1,5 až 2 mm²

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: TC-GYJ1-22-24VDC

Počet pólů: 4pólový

Typ kontaktu: 2 rozpínací kontakty
2 spínací kontakty

Pomocný kontakt: 2 rozpínací kontakty
2 spínací kontakty

Jmenovité napětí: 24 V/DC

Konstantní proud (max.): 10 A

Zatěžovací proud: 10 A

: 40 VA

Druh montáže: montážní lišta

Připojení: šroubová svorka

: IP20

Min. teplota: -40 °C

Max. teplota: 70 °C

Šířka: 45.5 mm

V: 58.5 mm

Hloubka: 70 mm

Rozm.: (š x v x h) 45.5 x 58.5 x 70 mm

Obsah: 1 ks

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3440073 TRU COMPONENTS TC-GYJ1-22-24VDC pomocný stykač 2 rozpínací kontakty, 2 spínací kontakty 24 V/DC 10 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3440073 TRU COMPONENTS TC-GYJ1-22-24VDC pomocný stykač 2 rozpínací kontakty, 2 spínací kontakty 24 V/DC 10 A 1 ks

Popis

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
