TRU COMPONENTS TC-GYJ1-13-24VDC pomocný stykač 1 spínací kontakt, 3 rozpínací kontakty 24 V/DC 10 A 1 ks

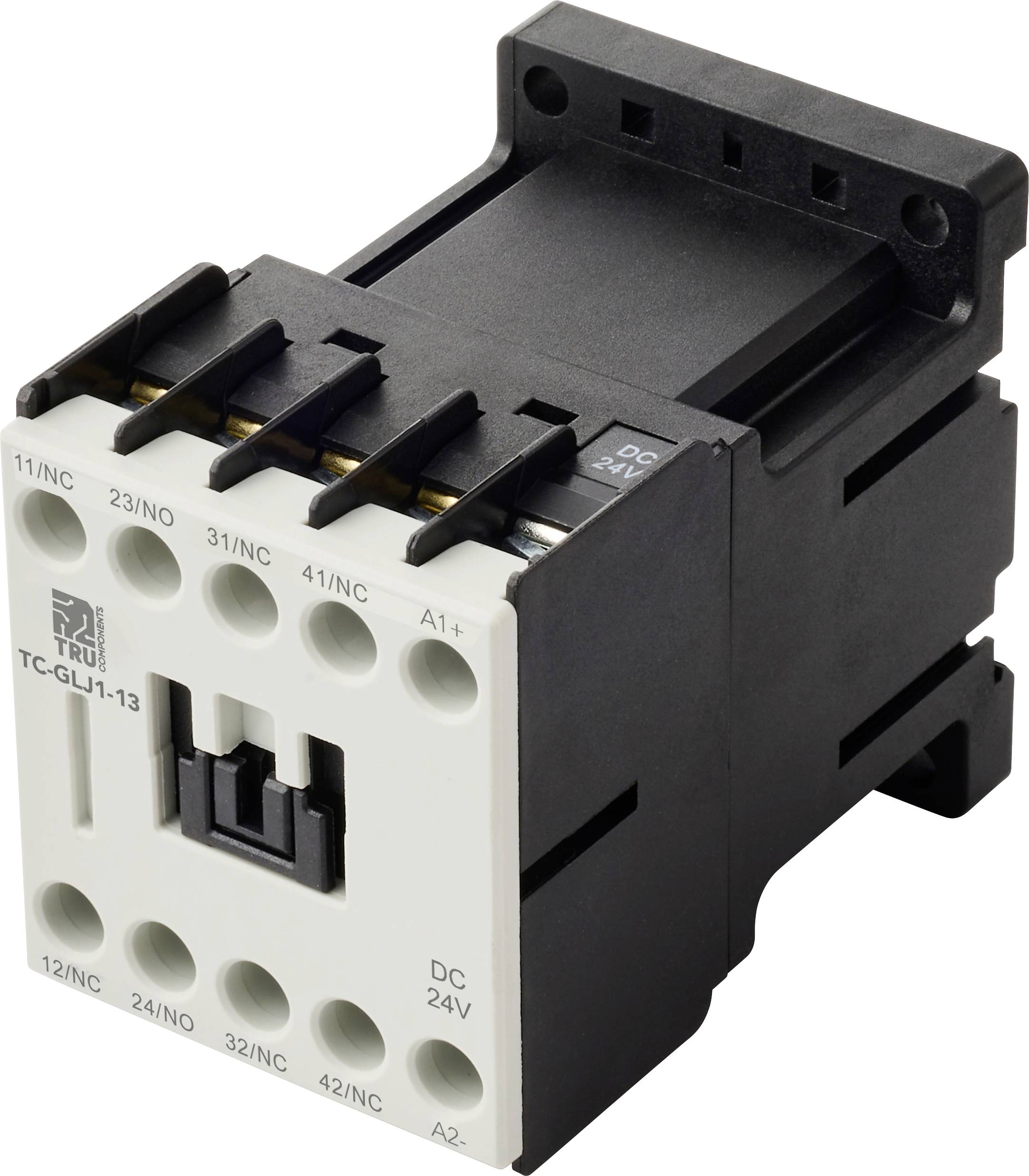

Černobílé elektrické relé, model TC-GLI1-13, navržené pro řídicí obvody s napětím DC 24V, zobrazující několik připojovacích svorek.

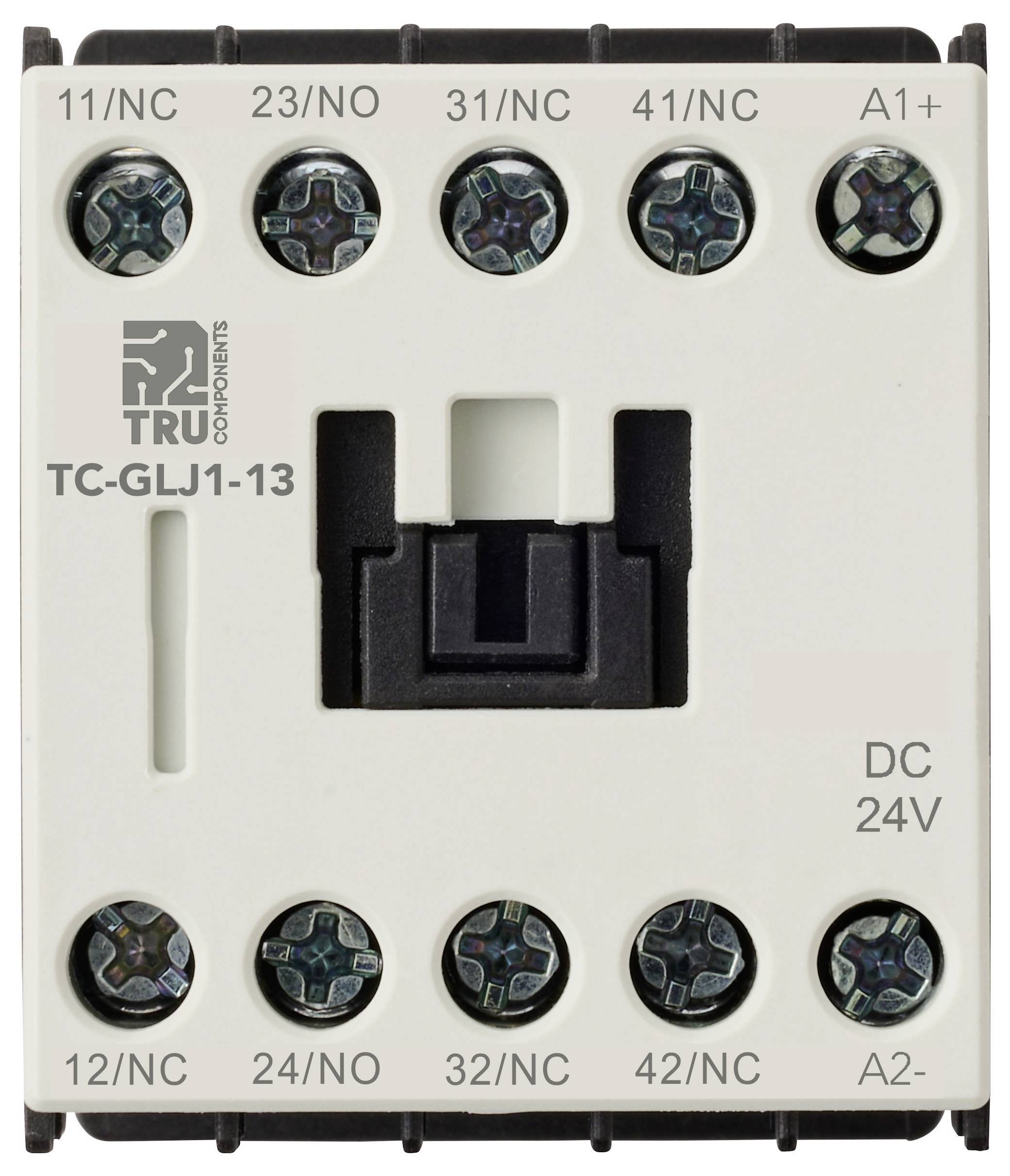

Bílé relé s označenými svorkami, označené štítkem 'TC-GLJ1-13', indikující provoz na 24V DC.

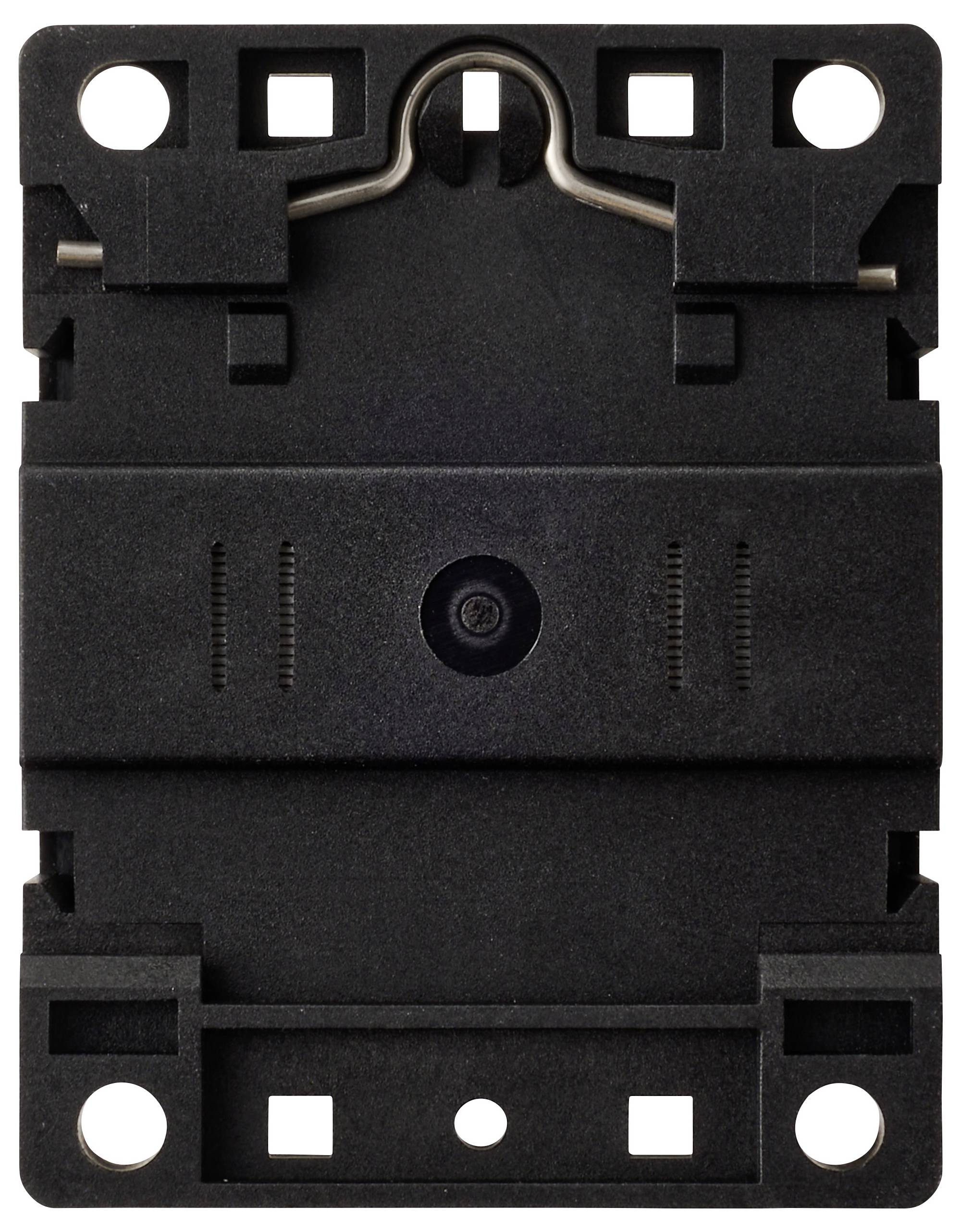

Detail černé plastové elektrické komponenty s několika otvory a kovovým klipem nahoře, který naznačuje její použití při montáři elektrických obvodů.

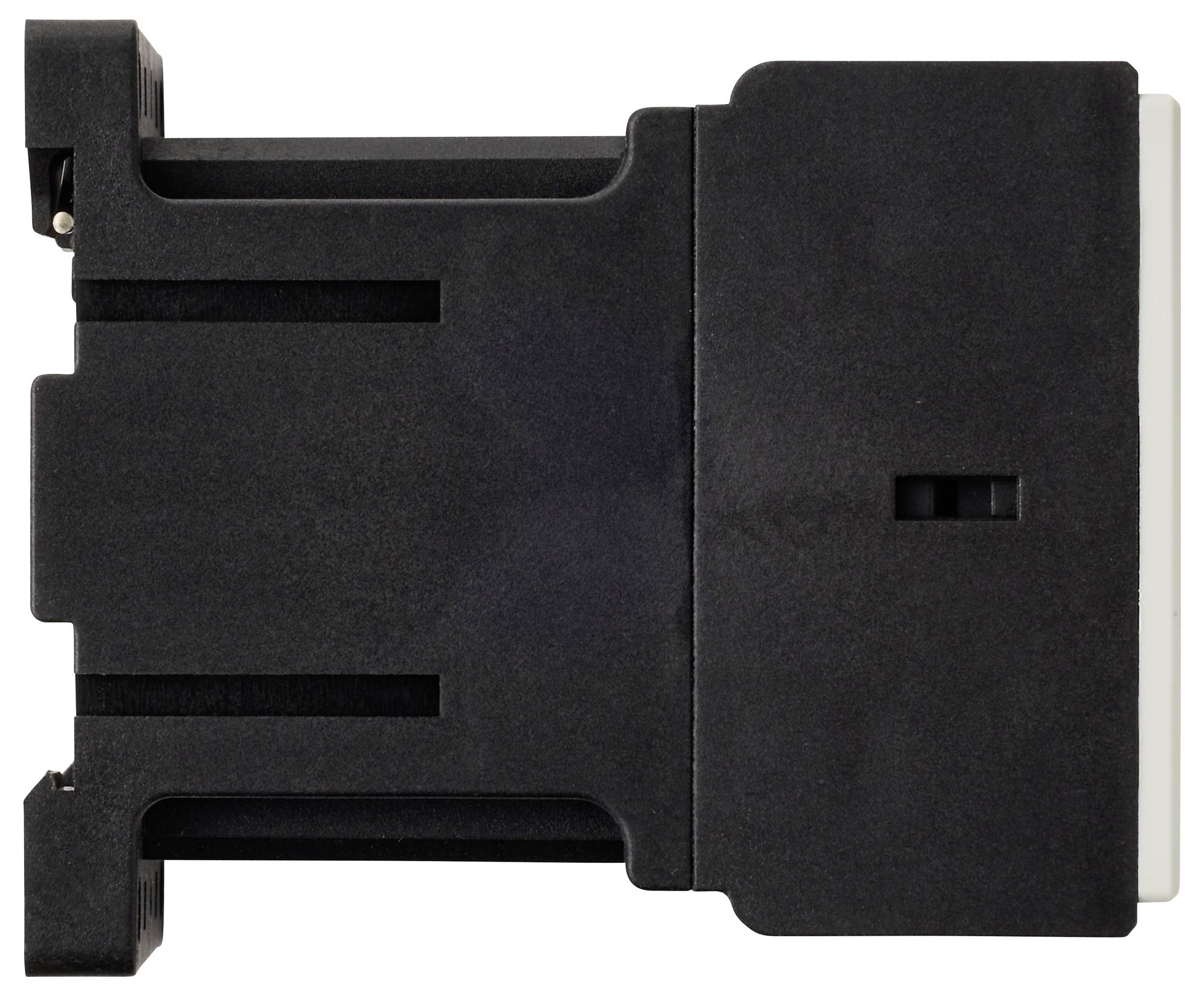

Černý hardwarový konzolový díl s obdélníkovým tvarem a otvory, pravděpodobně určený pro montáž nebo propojení komponentů v elektronických zařízeních.

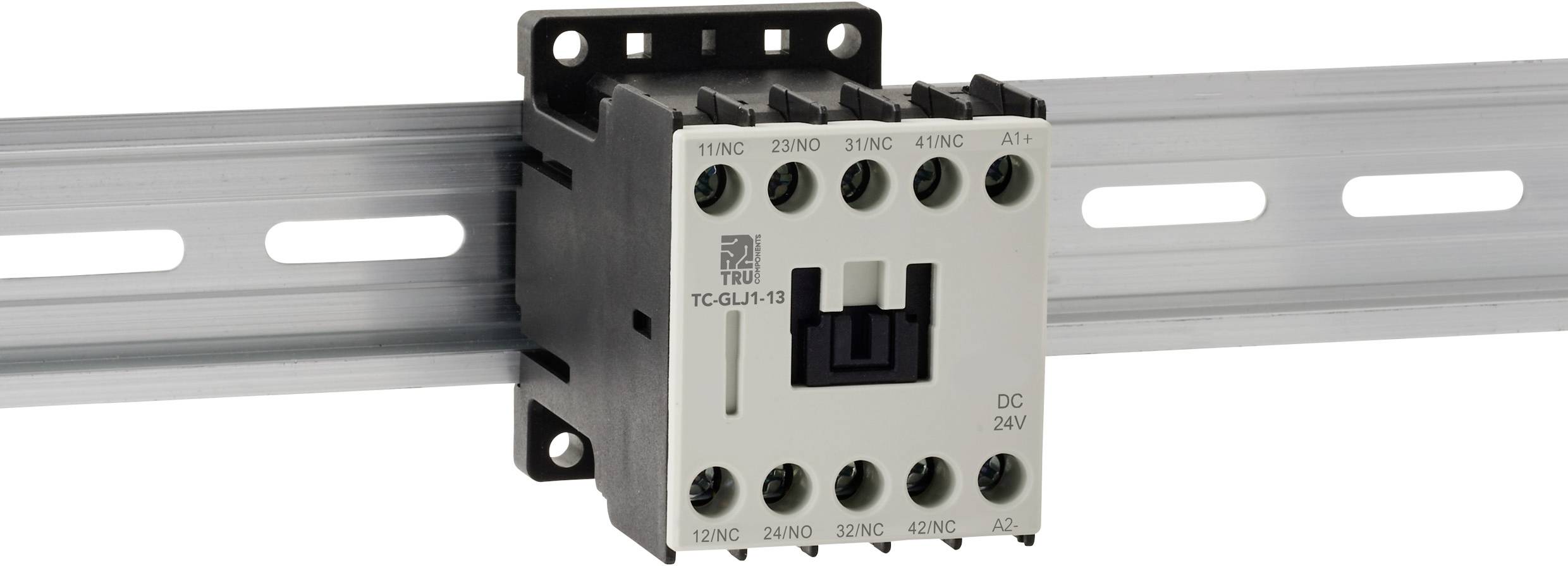

Bílý elektromagnetický stykač je namontován na kovovém kolejnicovém vedení a disponuje několika označenými připojovacími body, které se používají k řízení elektrických obvodů.

1/5

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Jmenovité napětí

24 V/DC

Zatěžovací proud

10 A

Připojení

šroubová svorka

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

196 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (417,36 Kč / kus)

483,47 Kč

-14 %

417,36 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Jmenovité napětí (UE): 690 V.
Frekvence: 50 / 60 Hz
Konvenční topný proud (0 ≤ 40 °C): 10 A.
Min. Spínací výkon (ot./min): 17 v
Min. Spínací výkon (Imin): 5 a
Proud při přetížení 80 A.
Jmenovité řídicí napětí (US): 24 VDC
Jmenovitá řídicí hranice (Close): 85 % až 110 % US
Práh daně: 10 % až 70 % US
Průměrný příkon (start): 40 VA
Průměrný příkon (uvolnění): 7 VA
Průměrný příkon (průměr): 3 - 4 W.
Tepelná ztráta 1.3 W.
Doba akce (zavření): 5 - 15 ms
Doba akce (otevření): 10 - 20 ms
Měkký drát bez svorky: 0,75 až 2 mm²
Tvrdý drát bez svorky: 1,5 až 2 mm²

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: TC-GYJ1-13-24VDC

Počet pólů: 4pólový

Typ kontaktu: 1 spínací kontakt
3 rozpínací kontakty

Pomocný kontakt: 1 spínací kontakt
3 rozpínací kontakty

Jmenovité napětí: 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Konstantní proud (max.): 10 A

Zatěžovací proud: 10 A

Druh montáže: montážní lišta

Připojení: šroubová svorka

: IP20

Min. teplota: -40 °C

Max. teplota: 70 °C

Šířka: 45.5 mm

V: 58.5 mm

Hloubka: 70 mm

Rozm.: (š x v x h) 45.5 x 58.5 x 70 mm

Obsah: 1 ks

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3440075 TRU COMPONENTS TC-GYJ1-13-24VDC pomocný stykač 1 spínací kontakt, 3 rozpínací kontakty 24 V/DC 10 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3440075 TRU COMPONENTS TC-GYJ1-13-24VDC pomocný stykač 1 spínací kontakt, 3 rozpínací kontakty 24 V/DC 10 A 1 ks

Popis

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
