Siemens 3RH2921-2DA20 blok pomocných spínačů okamžité spínání 2 spínací kontakty zásuvné Vhodné pro značku (relé): Sieme

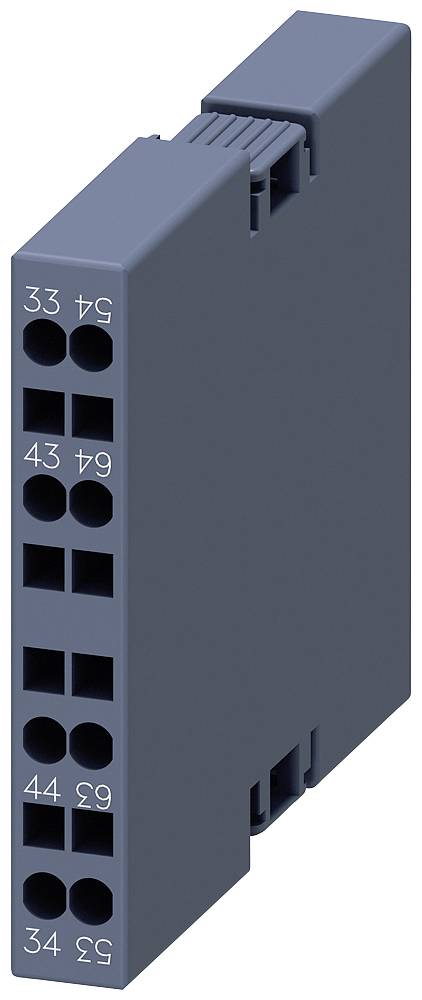

Modrý zásuvný modul s několika připojovacími zásuvkami, číslovanými od 33 do 64.

Ilustrační obrázek

Elektrická rozvodná skříň a strojovna, oddělené deštěm politým skleněným oknem. Ukazuje průmyslové vybavení a techniku.

Schéma spínacích zařízení s různými stykači a příslušenstvím, jako jsou pomocné spínače, propojovací konektory a možnosti zapojení.

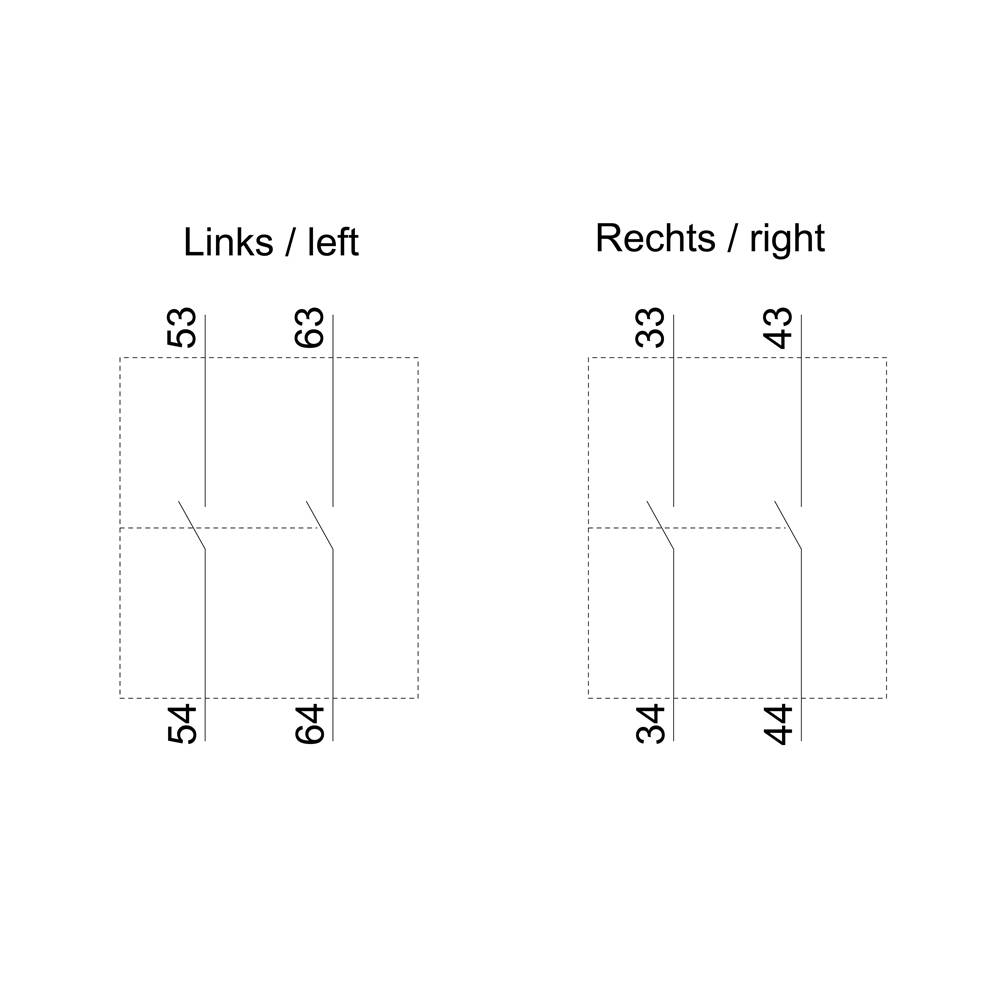

'Levá strana' ukazuje míry 53, 63 nahoře a 54, 64 dole. 'Pravá strana' ukazuje míry 33, 43 nahoře a 34, 44 dole. Obě strany jsou schematicky znázorněny.

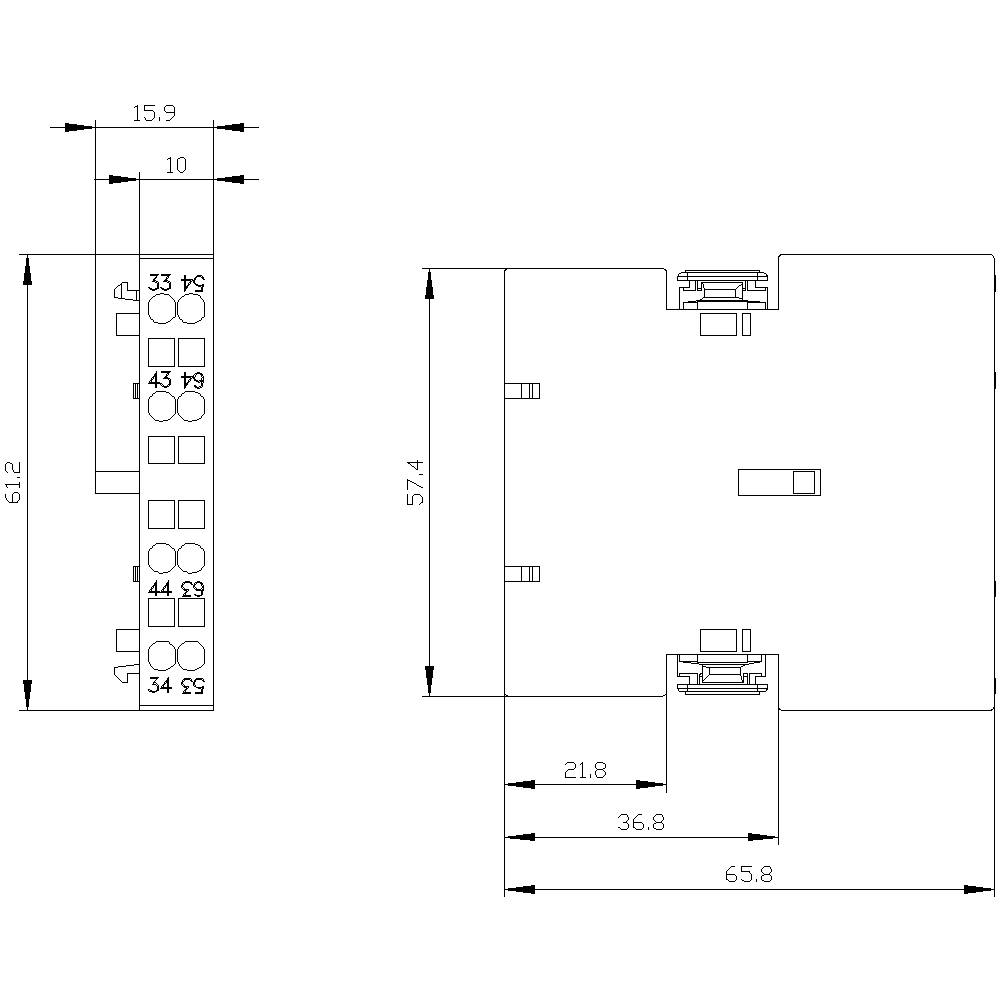

Technický výkres elektrické součástky s rozměry v milimetrech, přední a boční pohled.

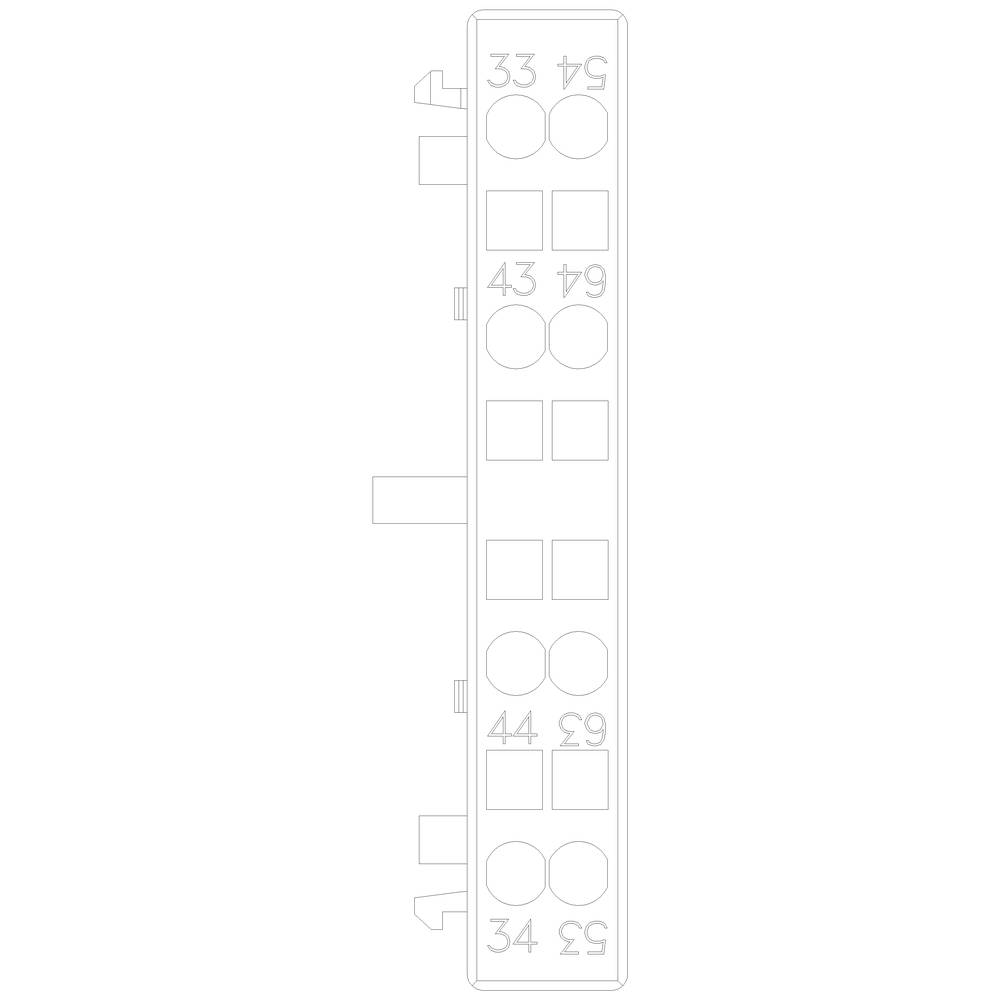

Diagram síťového rozvaděče s očíslovanými porty od 33 do 44, znázorňující fyzické připojení kabeláže.

1/6

Ilustrační obrázek

Kategorie produktu

blok pomocných spínačů

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2921-2DA20

Typ spínání

okamžité spínání

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (508,26 Kč / kus)

508,26 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Velikost: S00, S0, S2, S3

Druh obalu: Piece

Kategorie produktu: blok pomocných spínačů

Typ: 3RH2921-2DA20

Typ spínání: okamžité spínání

Typ kontaktu: 2 spínací kontakty

Pomocný kontakt: 2 spínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávací uchycení

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 10 mm

V: 64.8 mm

Hloubka: 66 mm

Rozm.: (š x v x h) 10 x 64.8 x 66 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 0

: 2

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704901 Siemens 3RH2921-2DA20 blok pomocných spínačů okamžité spínání 2 spínací kontakty zásuvné Vhodné pro značku (relé): Sieme

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704901 Siemens 3RH2921-2DA20 blok pomocných spínačů okamžité spínání 2 spínací kontakty zásuvné Vhodné pro značku (relé): Sieme

Popis

Pomocný spínací blok, boční, 2 S, železniční 1 S, 1 S pro motorové stykače, velikost S0-S3 Pružinová spojka R: 33 / 34, 43 / 44, D: 53 / 54 a 63 / 64, pomocný spínač SIRIUS 3RH29 k rozšíření pomocné kontakty v řídicí obvod. Bočně anbaubaren pomocný 3RH29 lze bez nářadí velikosti nezávisle na ochranu 3RT2. Bloky pomocných spínačů se 3RH19/3RH29 jsou zepředu nebo boční varianty anbaubare, s až 4 okamžitý spínací resp. až dva voreilend spínaných Spínáních a Offnern. Které pomocný spínač lze jako vedené kontaktní prvky v Hilfsschutzen 3RH nebo také jako zrcadlovým kontaktům u výkonové chrání 3RT. Jsou celkově se šroubovým připojením a pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
