Siemens 3RH2911-2NF20 blok pomocných spínačů okamžité spínání 2 spínací kontakty Vhodné pro značku (relé): Siemens Singl

Elektrické spínací zařízení s několika připojovacími svorkami, vhodné pro průmyslové aplikace a elektrické řídicí systémy.

Ilustrační obrázek

Elektrický rozváděč s viditelnými elektrickými rozvody vedle deštěm politého okna, které zobrazuje zásobovací komunikaci pro stroje.

Schéma zapojení s různými spínacími zařízeními a příslušenstvím. Číslovaná legenda vysvětluje funkci součástek a propojení.

Technický výkres čtvercového prvku s detaily rohu. Rozměry 0,3 a 0,4 jsou znázorněny pro objasnění rohové konstrukce.

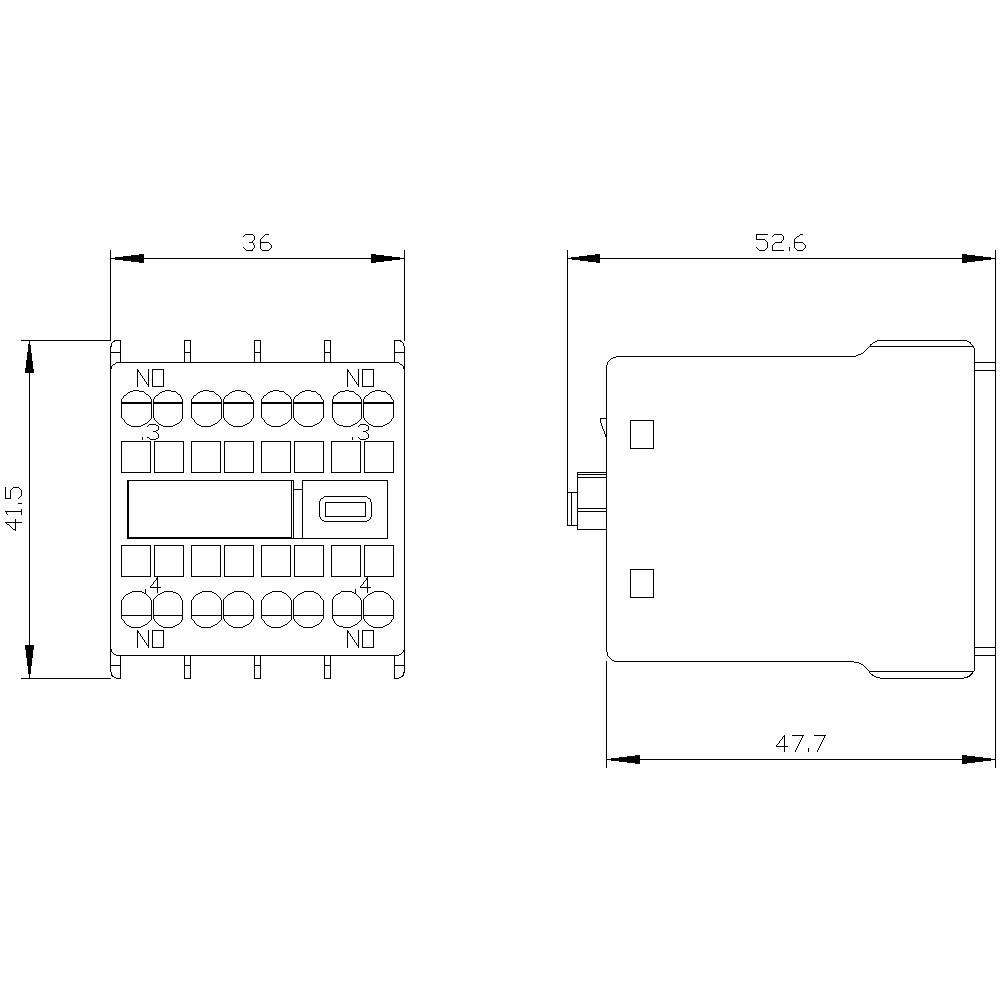

Technický výkres elektrického relé, zobrazující přední a boční pohled s přesnými rozměry v milimetrech.

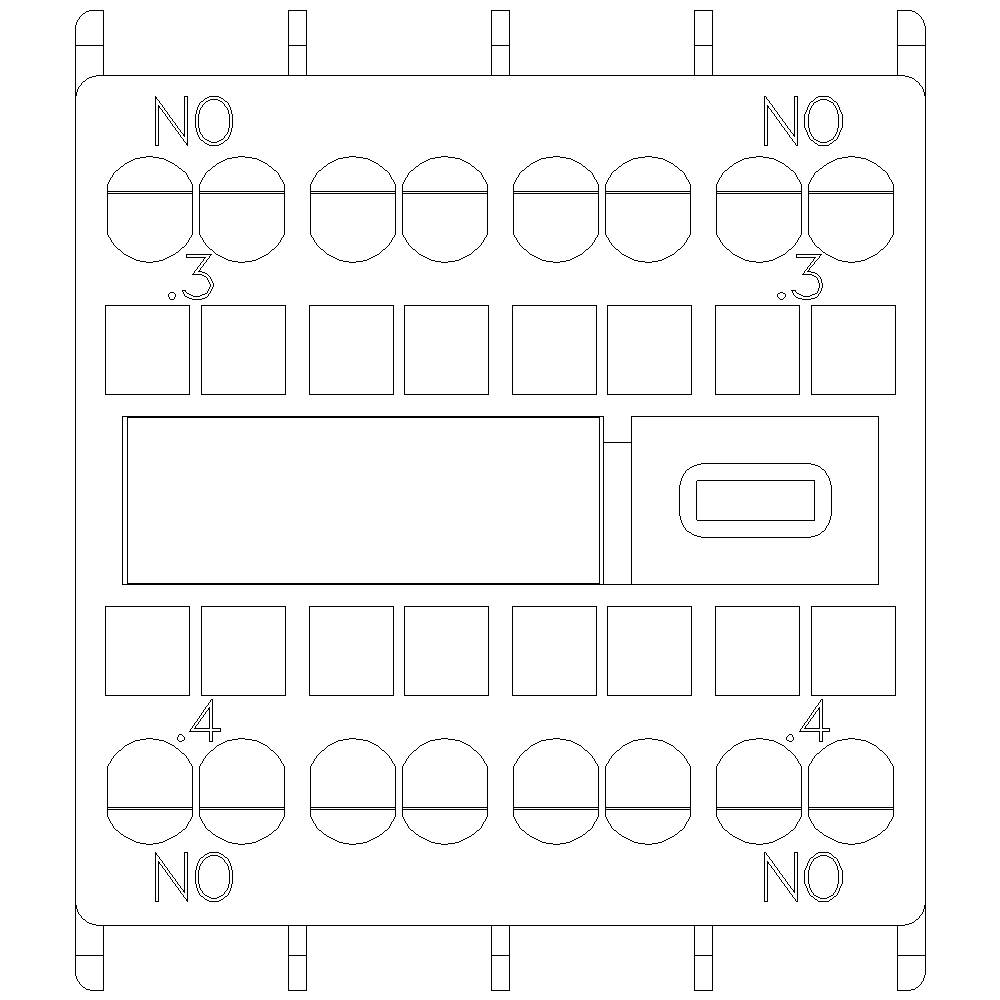

Nákres elektrické komponenty s několika obdélníkovými a kulatými připojovacími body, označený štítky 'NO' a čísly '.3' a '.4'.

1/6

Ilustrační obrázek

Kategorie produktu

blok pomocných spínačů

Připojení

přípojka s pružinovým protitahem

Druh obalu

Single

Typ

3RH2911-2NF20

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (880,17 Kč / kus)

880,17 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Velikost: S00, S0, S2, S3

Druh obalu: Single

Kategorie produktu: blok pomocných spínačů

Typ: 3RH2911-2NF20

Konstrukční velikost: S00

Typ spínání: okamžité spínání

Typ kontaktu: 2 spínací kontakty

Pomocný kontakt: 2 spínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 41.5 mm

Hloubka: 47.7 mm

Rozm.: (š x v x h) 36 x 41.5 x 47.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 0

: 2

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742788 Siemens 3RH2911-2NF20 blok pomocných spínačů okamžité spínání 2 spínací kontakty Vhodné pro značku (relé): Siemens Singl

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742788 Siemens 3RH2911-2NF20 blok pomocných spínačů okamžité spínání 2 spínací kontakty Vhodné pro značku (relé): Siemens Singl

Popis

Elektron.páj.pomocný spínací blok zepředu, 2 S, 1 S, 1 S, pro železniční Hilfs a motor stykače, 3RT2, pružinová spojka, .3/.4, --/- a , --/- a , .3/.4 pomocný spínač SIRIUS 3RH29 k rozšíření pomocné kontakty v řídicí obvod. Pomocný vpředu 3RH29 lze bez nářadí velikosti nezávisle na ochranu 3RT2 a pomocné stykače 3RH2. Bloky pomocných spínačů se 3RH19/3RH29 jsou zepředu nebo boční varianty anbaubare, s až 4 okamžitý spínací resp. až dva voreilend spínaných Spínáních a Offnern. Které pomocný spínač lze jako vedené kontaktní prvky v Hilfsschutzen 3RH nebo také jako zrcadlovým kontaktům u výkonové chrání 3RT. Jsou celkově se šroubovým připojením a pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
