Siemens 3RH2911-2FC22 blok pomocných spínačů okamžité spínání s pomocným kontaktem Vhodné pro značku (relé): Siemens Pie

Elektrický reléový modul s několika svorkami, včetně označení 'NO' a 'NC'.

Ilustrační obrázek

Rozvodná skříň plná kabelů a spínačů stojí před oknem. Venku silně prší a voda stéká po skleněné tabuli.

Diagram ochrany, velikost zařízení 500, znázorňuje konstrukční prvky v rozloženém pohledu, s popisy montáže a funkcí.

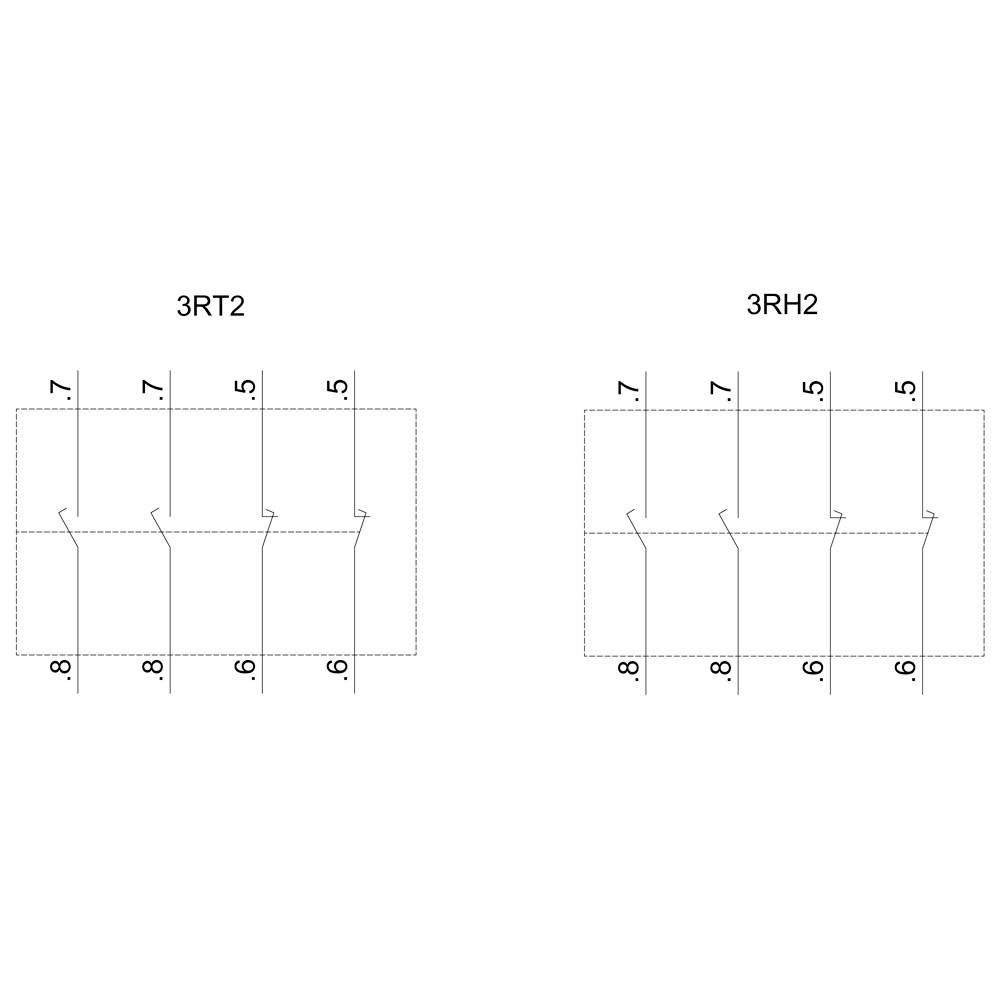

Dvě technické výkresy elektrických součástek, 3RT2 vlevo a 3RH2 vpravo, zobrazují detailní rozměry v rozsahu 5 až 8 na vertikální stupnici.

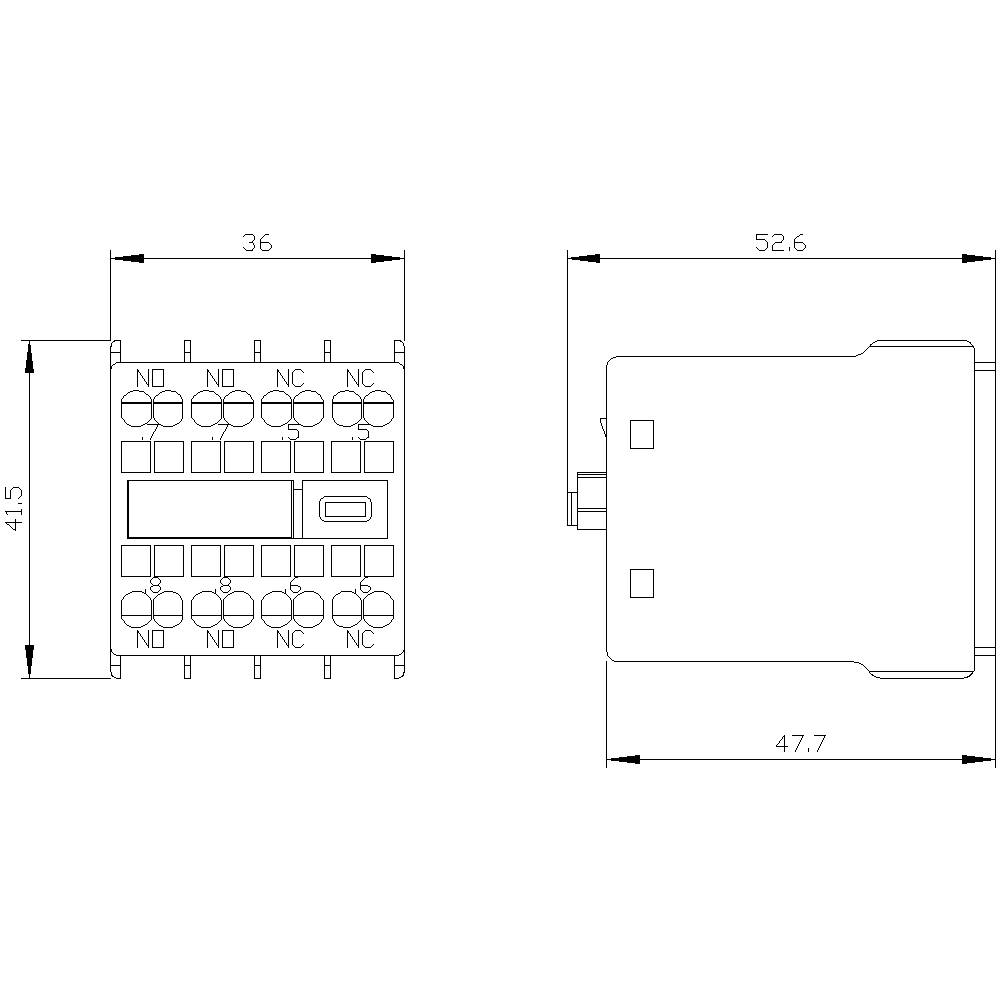

Technický výkres elektrického relé s rozměry: 36 x 41,5 mm pohled zepředu, 52,6 x 47,7 mm pohled z boku.

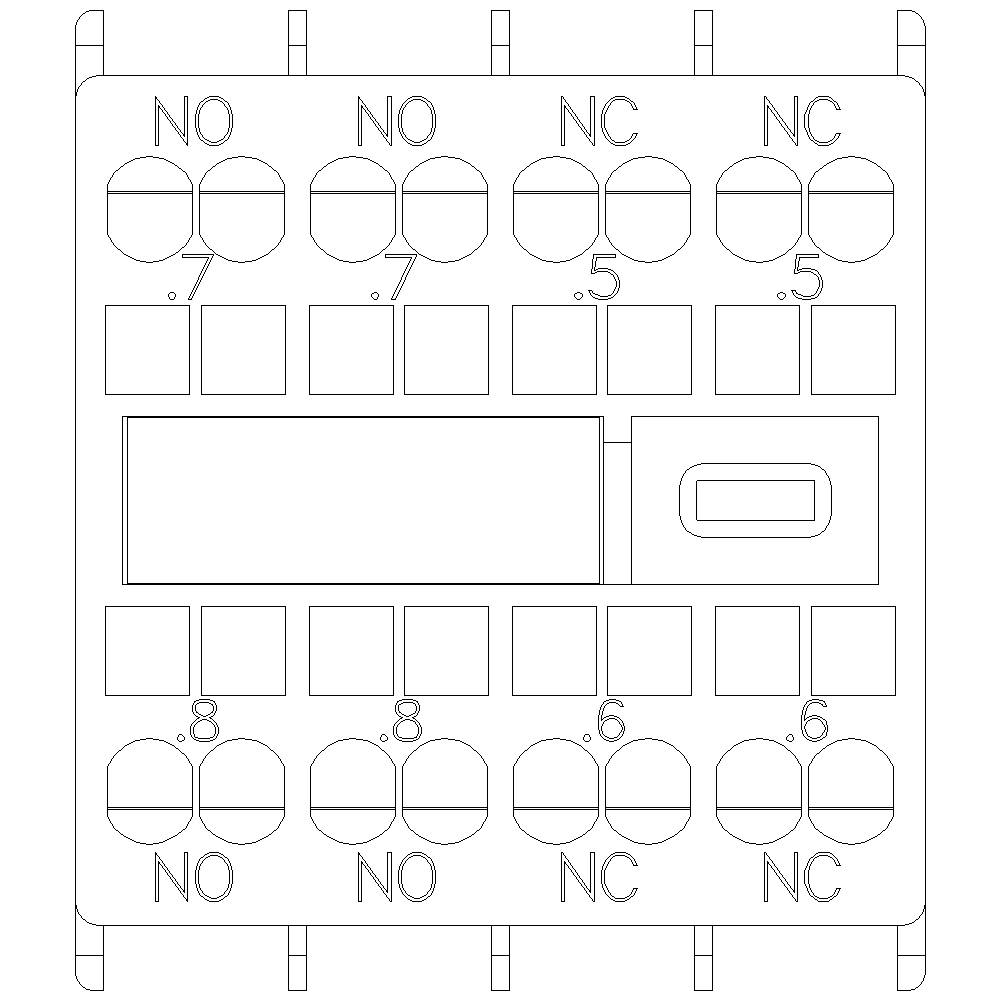

Elektrický výkres zapojení s několika svorkami, označenými jako 'NO' (normálně otevřené) a 'NC' (normálně uzavřené) spolu s čísly.

1/6

Ilustrační obrázek

Kategorie produktu

blok pomocných spínačů

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2911-2FC22

Typ spínání

okamžité spínání

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (900,00 Kč / kus)

900,00 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Velikost: S00, S0, S2, S3

Druh obalu: Piece

Kategorie produktu: blok pomocných spínačů

Typ: 3RH2911-2FC22

Typ spínání: okamžité spínání

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 41.5 mm

Hloubka: 47.7 mm

Rozm.: (š x v x h) 36 x 41.5 x 47.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 0

: 0

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1699247 Siemens 3RH2911-2FC22 blok pomocných spínačů okamžité spínání s pomocným kontaktem Vhodné pro značku (relé): Siemens Pie

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699247 Siemens 3RH2911-2FC22 blok pomocných spínačů okamžité spínání s pomocným kontaktem Vhodné pro značku (relé): Siemens Pie

Popis

Přední Hilfschalterblock, 2S+ 2 NC, železniční 1 S, 1 S, 1O, 1O, pro Hilfs a motorové stykače, 3RT2 Pružinová spojka, .7/.8 , .7/.8 , .5/.6 , .5/.6 S voreilend, OE nacheilend pomocný spínač SIRIUS 3RH29 k rozšíření pomocné kontakty v řídicí obvod. Pomocný vpředu 3RH29 lze bez nářadí velikosti nezávisle na ochranu 3RT2 a pomocné stykače 3RH2. Bloky pomocných spínačů se 3RH19/3RH29 jsou zepředu nebo boční varianty anbaubare, s až 4 okamžitý spínací resp. až dva voreilend spínaných Spínáních a Offnern. Které pomocný spínač lze jako vedené kontaktní prvky v Hilfsschutzen 3RH nebo také jako zrcadlovým kontaktům u výkonové chrání 3RT. Jsou celkově se šroubovým připojením a pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
