TRU COMPONENTS TC-GYJ1-31-24VDC pomocný stykač 3 spínací kontakty, 1 rozpínací kontakt 24 V/DC 10 A 1 ks

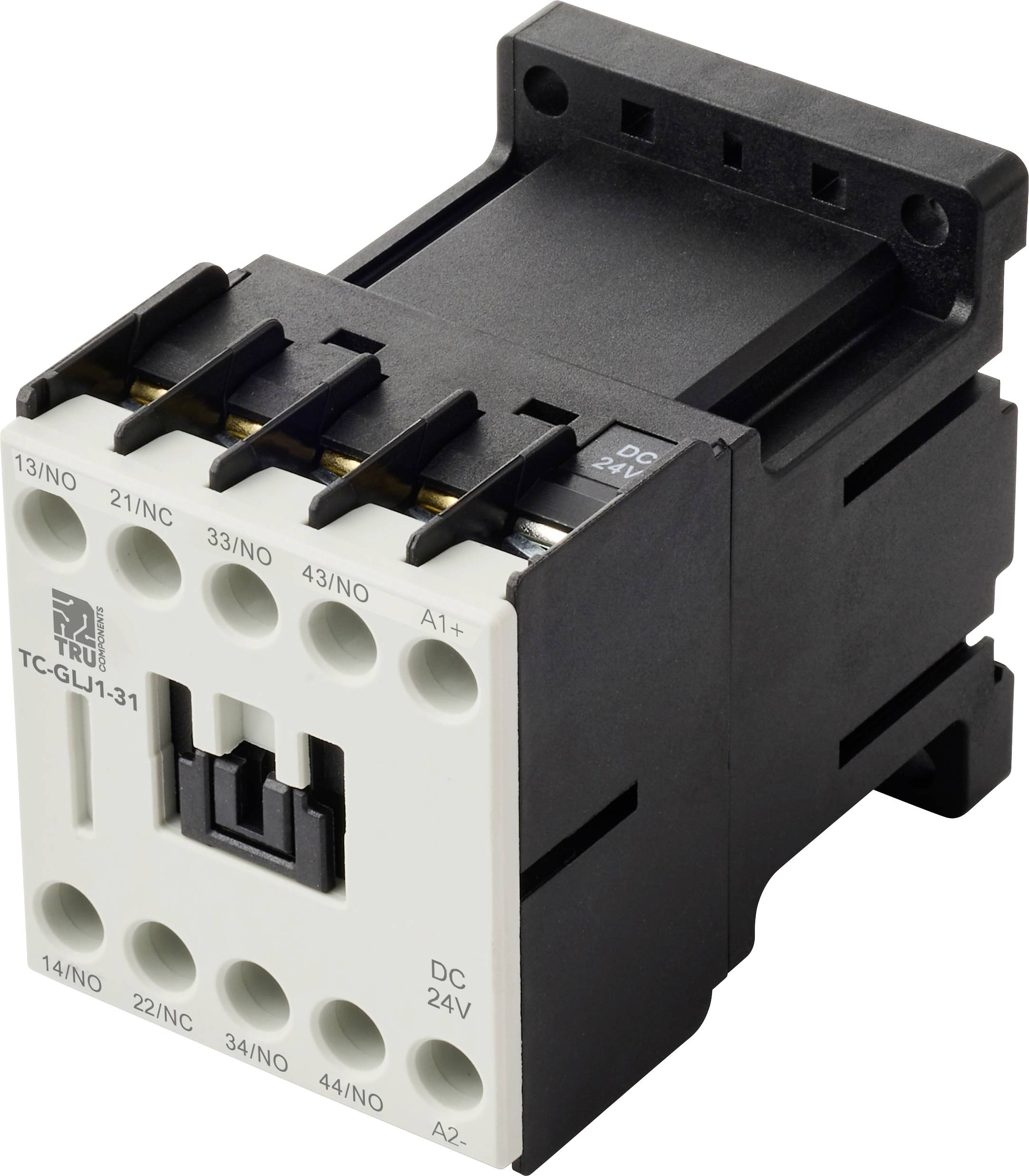

Černé a šedé elektrické relé s několika označenými svorkami, které naznačují připojení pro různé napěťové vstupy a výstupy.

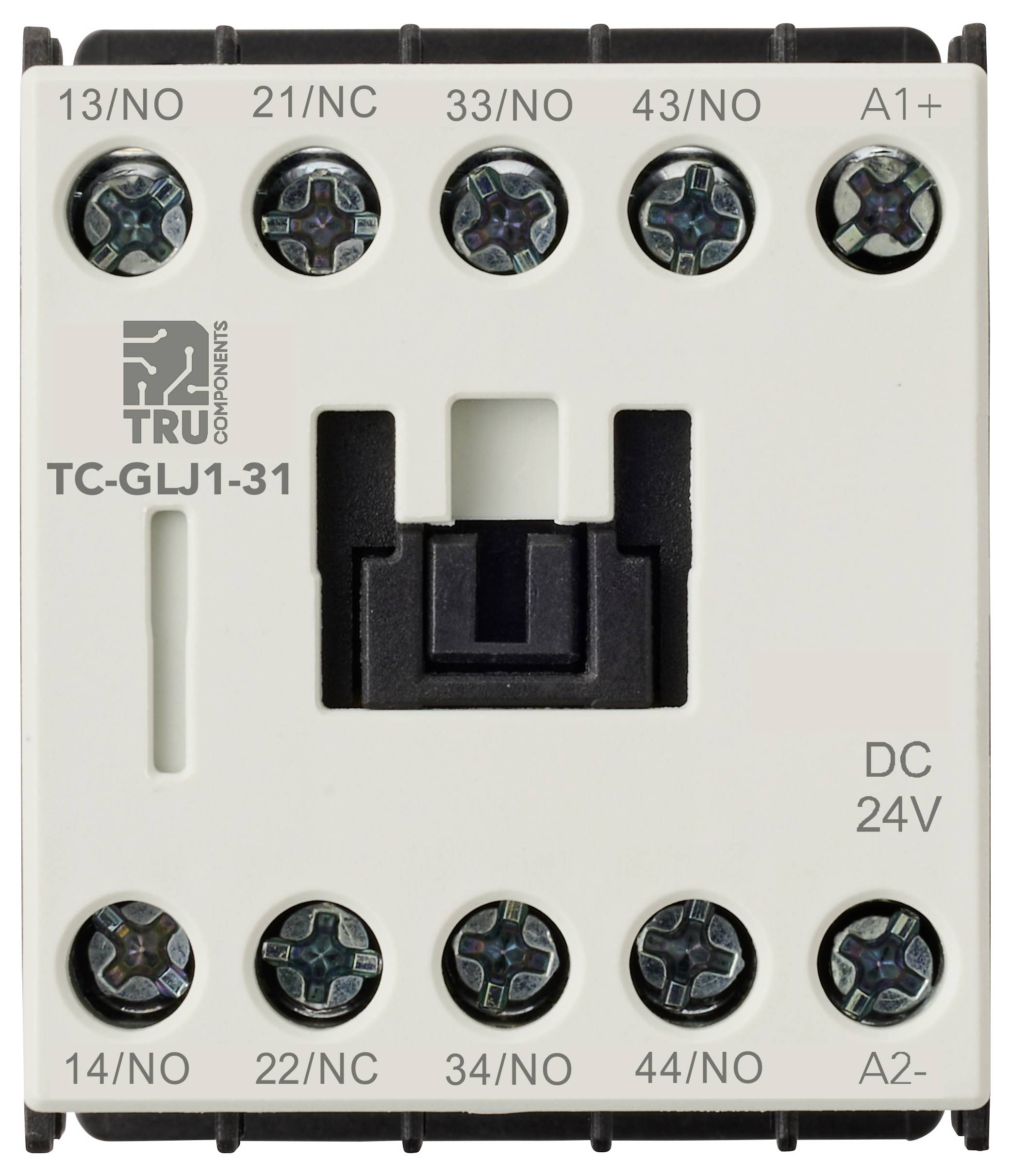

Bílé elektrické relé s deseti svorkami označenými 13/NO, 21/NC, 33/NO, 43/NC, A1+, 14/NO, 22/NC, 34/NO, 44/NC, A2-. Označené 'TC-GLJ1-31' a 'DC 24V'.

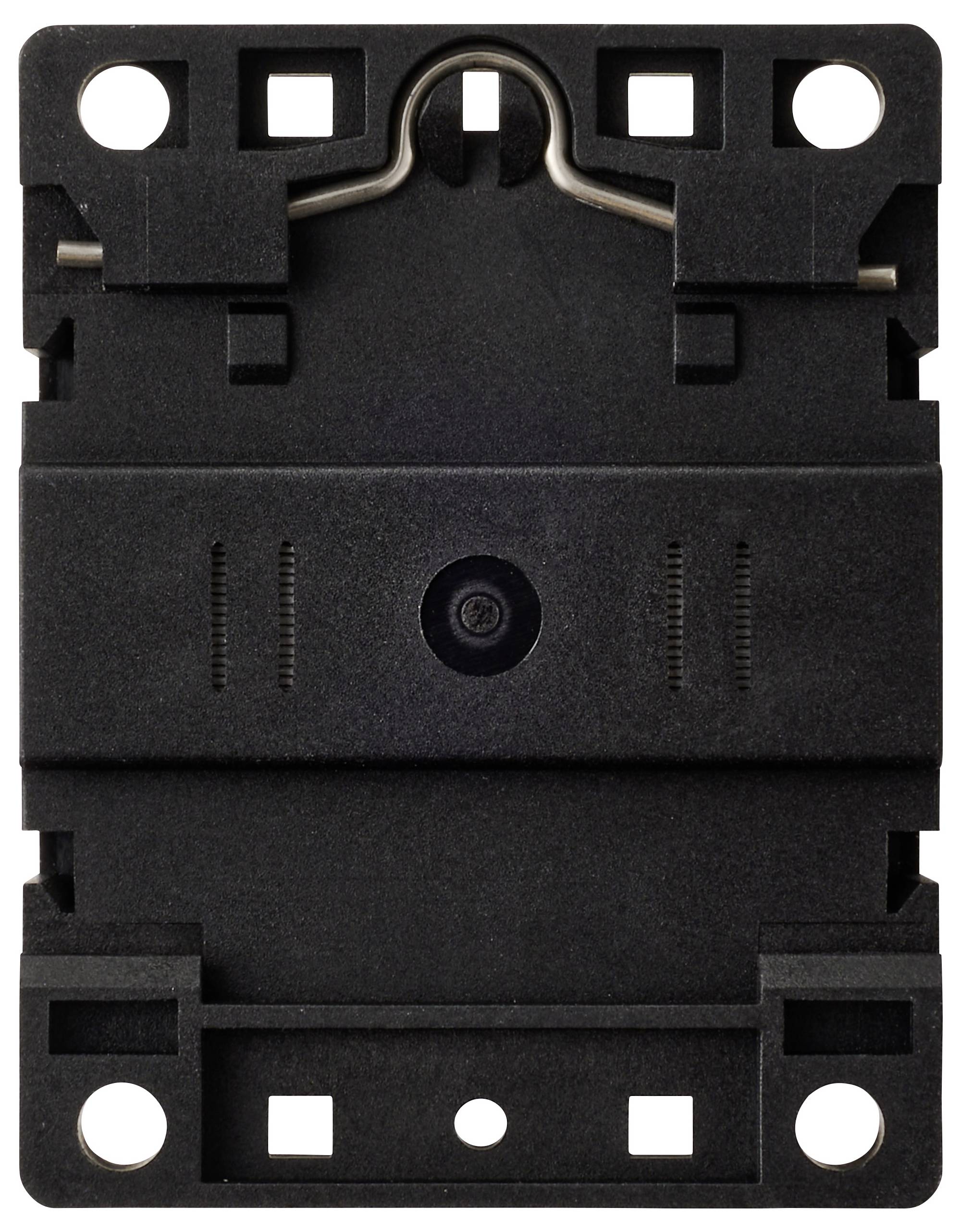

Černá modulární elektrická komponenta s centrálním kruhovým detailem a několika připojovacími body na horním a dolním okraji.

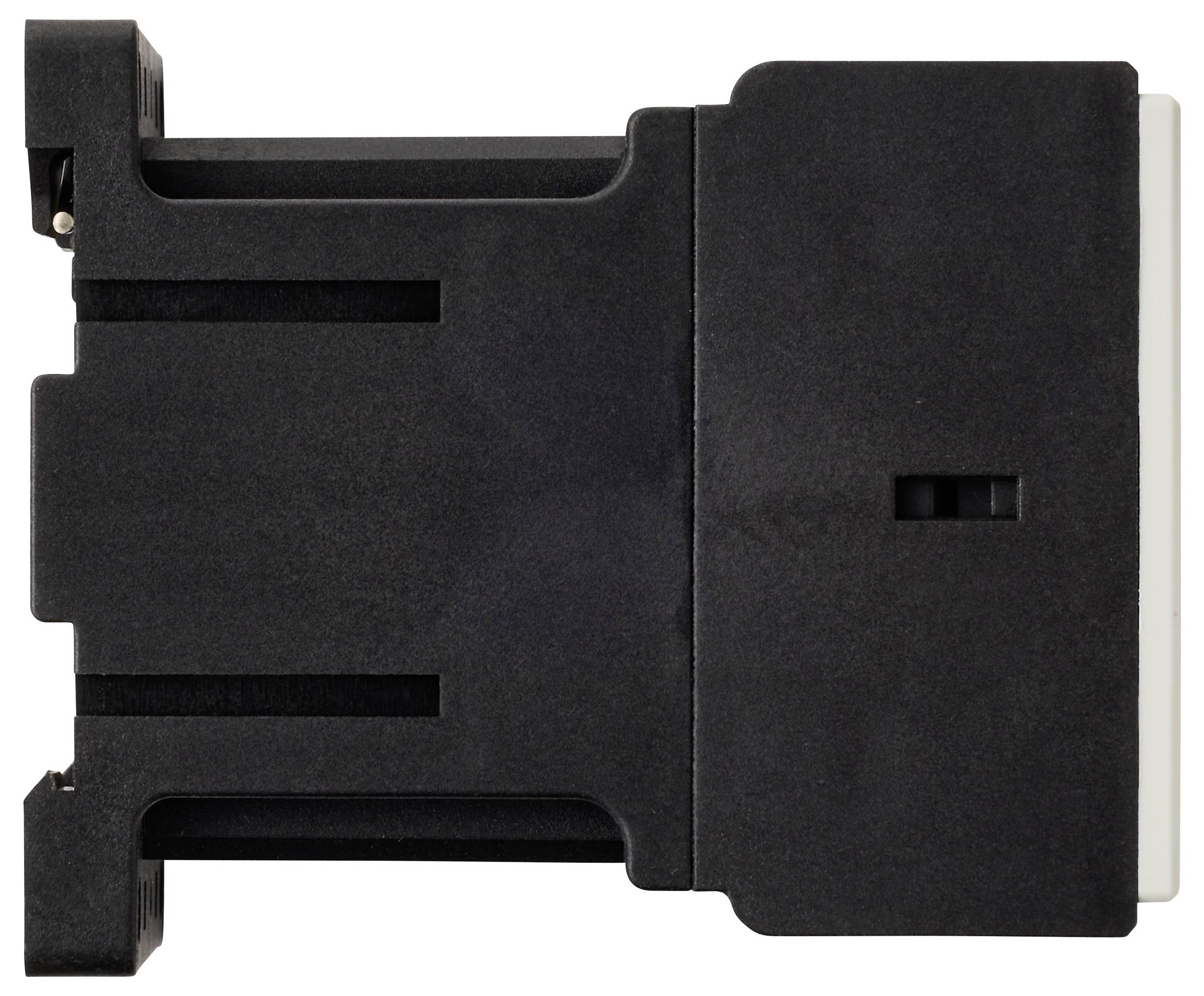

Černý plastový obdélníkový adaptér s plochým designem, s drážkou na jedné straně a malým obdélníkovým otvorem na straně druhé.

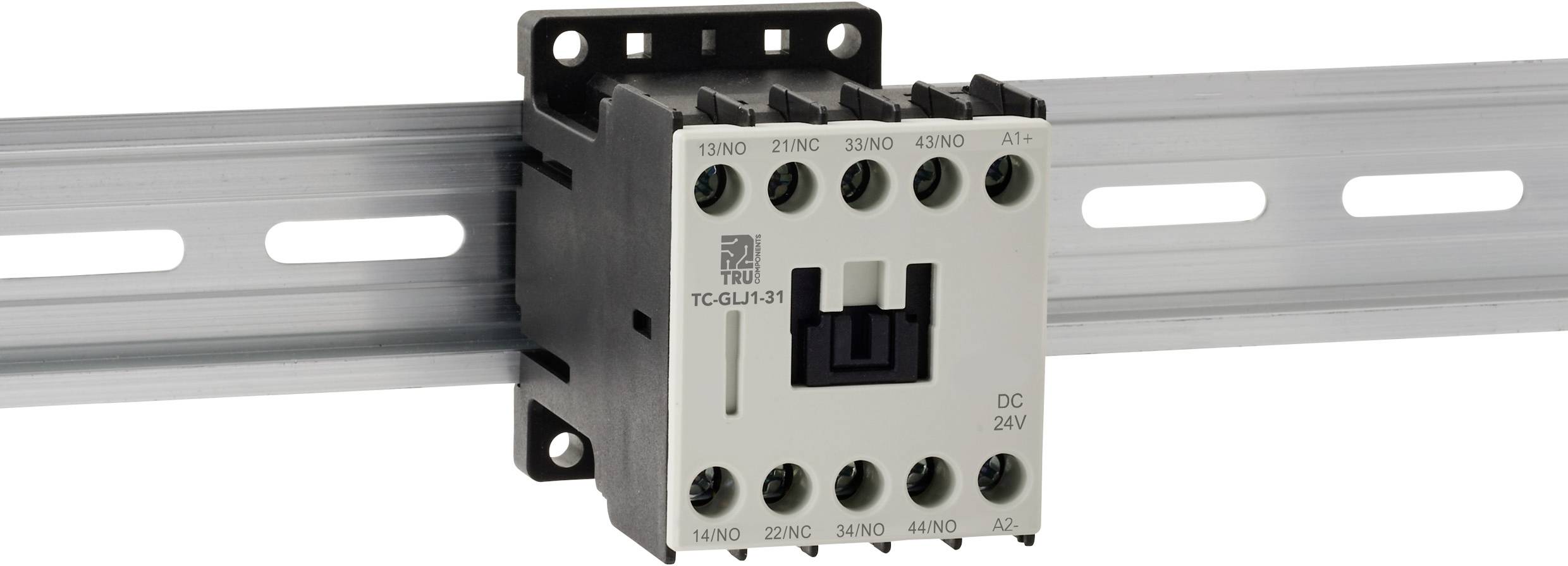

Šedý elektrický stykač s několika připojovacími body je namontován na kovovém kolejnicovém profilu. Na jeho povrchu je viditelný text "DC 24V".

1/5

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Jmenovité napětí

24 V/DC

Zatěžovací proud

10 A

Připojení

šroubová svorka

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

194 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (417,36 Kč / kus)

483,47 Kč

-14 %

417,36 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Jmenovité napětí (UE): 690 V.
Frekvence: 50 / 60 Hz
Konvenční topný proud (0 ≤ 40 °C): 10 A.
Min. Spínací výkon (ot./min): 17 v
Min. Spínací výkon (Imin): 5 a
Proud při přetížení 80 A.
Jmenovité řídicí napětí (US): 24 VDC
Jmenovitá řídicí hranice (Close): 85 % až 110 % US
Práh daně: 10 % až 70 % US
Průměrný příkon (start): 40 VA
Průměrný příkon (uvolnění): 7 VA
Průměrný příkon (průměr): 3 - 4 W.
Tepelná ztráta 1.3 W.
Doba akce (zavření): 5 - 15 ms
Doba akce (otevření): 10 - 20 ms
Měkký drát bez svorky: 0,75 až 2 mm²
Tvrdý drát bez svorky: 1,5 až 2 mm²

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: TC-GYJ1-31-24VDC

Počet pólů: 4pólový

Typ kontaktu: 3 spínací kontakty
1 rozpínací kontakt

Pomocný kontakt: 3 spínací kontakty
1 rozpínací kontakt

Jmenovité napětí: 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Konstantní proud (max.): 10 A

Zatěžovací proud: 10 A

Druh montáže: montážní lišta

Připojení: šroubová svorka

: IP20

Min. teplota: -40 °C

Max. teplota: 70 °C

Šířka: 45.5 mm

V: 58.5 mm

Hloubka: 70 mm

Rozm.: (š x v x h) 45.5 x 58.5 x 70 mm

Obsah: 1 ks

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3440074 TRU COMPONENTS TC-GYJ1-31-24VDC pomocný stykač 3 spínací kontakty, 1 rozpínací kontakt 24 V/DC 10 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3440074 TRU COMPONENTS TC-GYJ1-31-24VDC pomocný stykač 3 spínací kontakty, 1 rozpínací kontakt 24 V/DC 10 A 1 ks

Popis

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
