Siemens 3RH2911-2HA01 blok pomocných spínačů 1 rozpínací kontakt s pomocným kontaktem Vhodné pro značku (relé): Siemens

Elektrický svorkovnicový komponent s několika připojovacími zdířkami, vhodný pro rozváděčové instalace.

Ilustrační obrázek

Rozváděč s otevřenými dvířky odhaluje složitou kabeláž a přepínače. Skrze mlhavé okno je patrné nejasné vnitřní strojní zařízení.

Diagram spínačů a pomocných spínačů s číslovanými legendami pro různé komponenty a možnosti připojení.

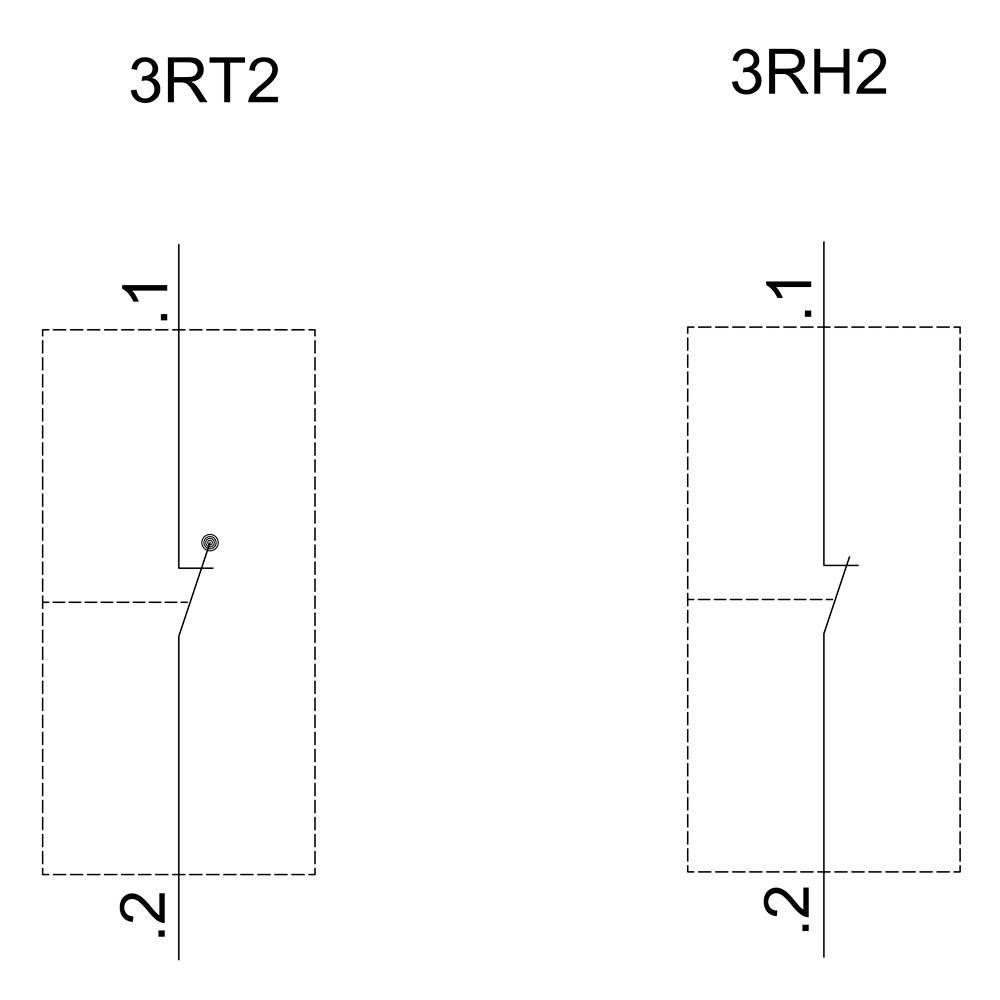

Technický výkres zobrazuje dva spínací symboly vedle sebe: vlevo '3RT2' a vpravo '3RH2'. Čáry a body představují spínače.

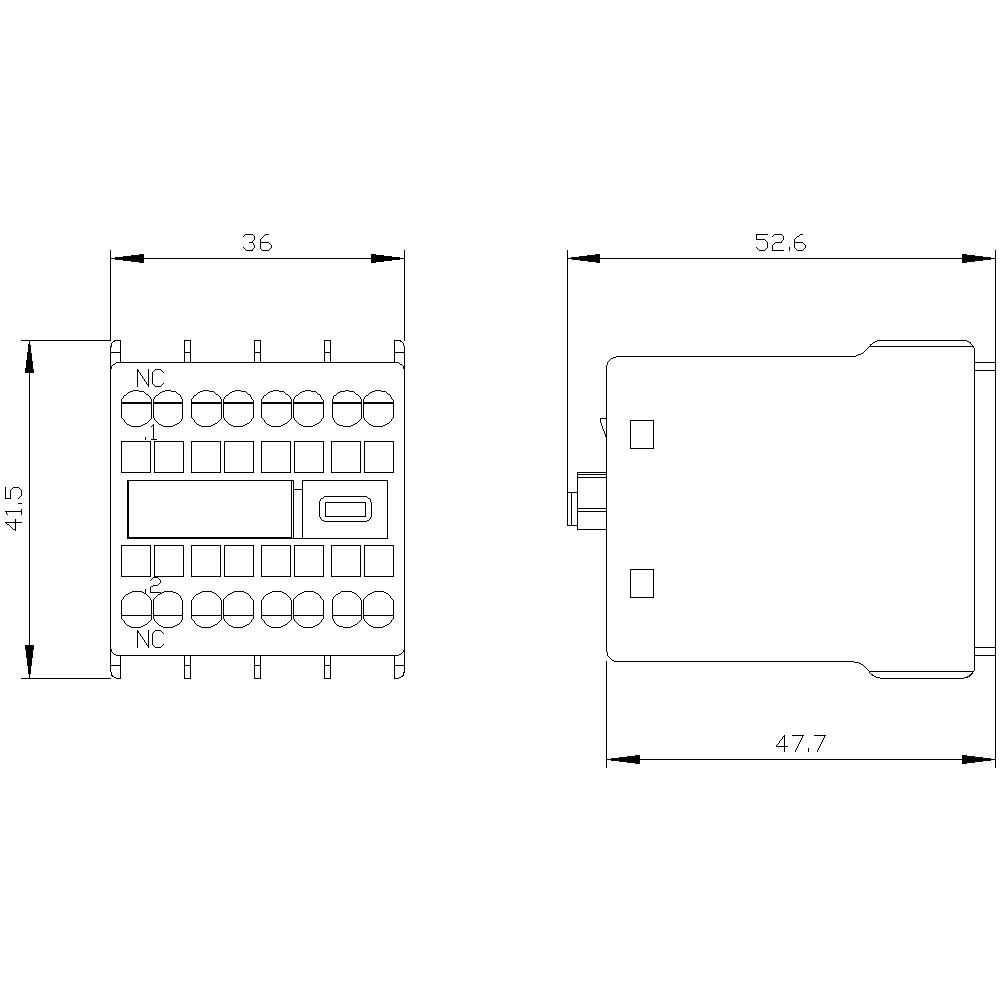

Technický výkres elektronického relé s rozměry: šířka 36 mm, výška 41,5 mm, hloubka 52,6 mm. Zobrazuje připojení.

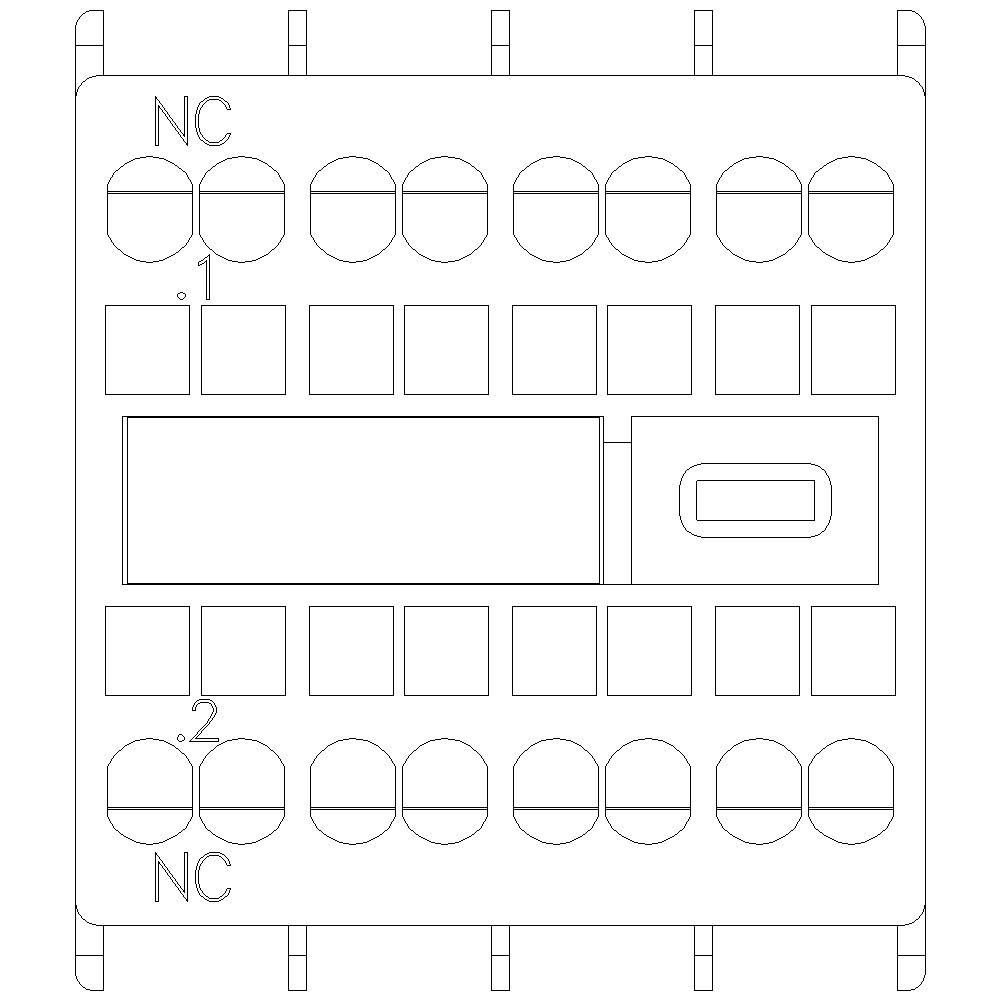

Diagram elektrického obvodu s několika kontakty a připojeními. Označený štítky 'NC' a '.1' '.2'.

1/6

Ilustrační obrázek

Kategorie produktu

blok pomocných spínačů

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2911-2HA01

Typ kontaktu

1 rozpínací kontakt

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (268,60 Kč / kus)

268,60 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Velikost: S00, S0, S2, S3

Druh obalu: Piece

Kategorie produktu: blok pomocných spínačů

Typ: 3RH2911-2HA01

Typ kontaktu: 1 rozpínací kontakt

Pomocný kontakt: 1 rozpínací kontakt

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 41.5 mm

Hloubka: 47.7 mm

Rozm.: (š x v x h) 36 x 41.5 x 47.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

Barva: vícebarevná

: Other

: Clip-on

: None

: 6 A

: Spring clamp connection

: 0

: 1

: 0

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704676 Siemens 3RH2911-2HA01 blok pomocných spínačů 1 rozpínací kontakt s pomocným kontaktem Vhodné pro značku (relé): Siemens

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704676 Siemens 3RH2911-2HA01 blok pomocných spínačů 1 rozpínací kontakt s pomocným kontaktem Vhodné pro značku (relé): Siemens

Popis

Pomocný spínací blok, přední, 1 O, železniční 1 O, pro Hilfs a motor stykače, 3RT2 Pružinová spojka, .1 / .2 pomocný spínač SIRIUS 3RH29 k rozšíření pomocné kontakty v řídicí obvod. Pomocný vpředu 3RH29 lze bez nářadí velikosti nezávisle na ochranu 3RT2 a pomocné stykače 3RH2. Bloky pomocných spínačů se 3RH19/3RH29 jsou zepředu nebo boční varianty anbaubare, s až 4 okamžitý spínací resp. až dva voreilend spínaných Spínáních a Offnern. Které pomocný spínač lze jako vedené kontaktní prvky v Hilfsschutzen 3RH nebo také jako zrcadlovým kontaktům u výkonové chrání 3RT. Jsou celkově se šroubovým připojením a pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
