Siemens 3RA2832-2DH10 3RA28322DH10 časové relé, 0.05 - 100 s, 1 ks

Elektrické zařízení od Siemensu s označením '3RA2832', černá přední strana s připojovacími body a dvěma otočnými knoflíky, vhodné pro průmyslové aplikace.

Ilustrační obrázek

Otevřená rozvodná skříň s různými elektronickými komponenty a kabely, uspořádanými na několika úrovních uvnitř kovové struktury.

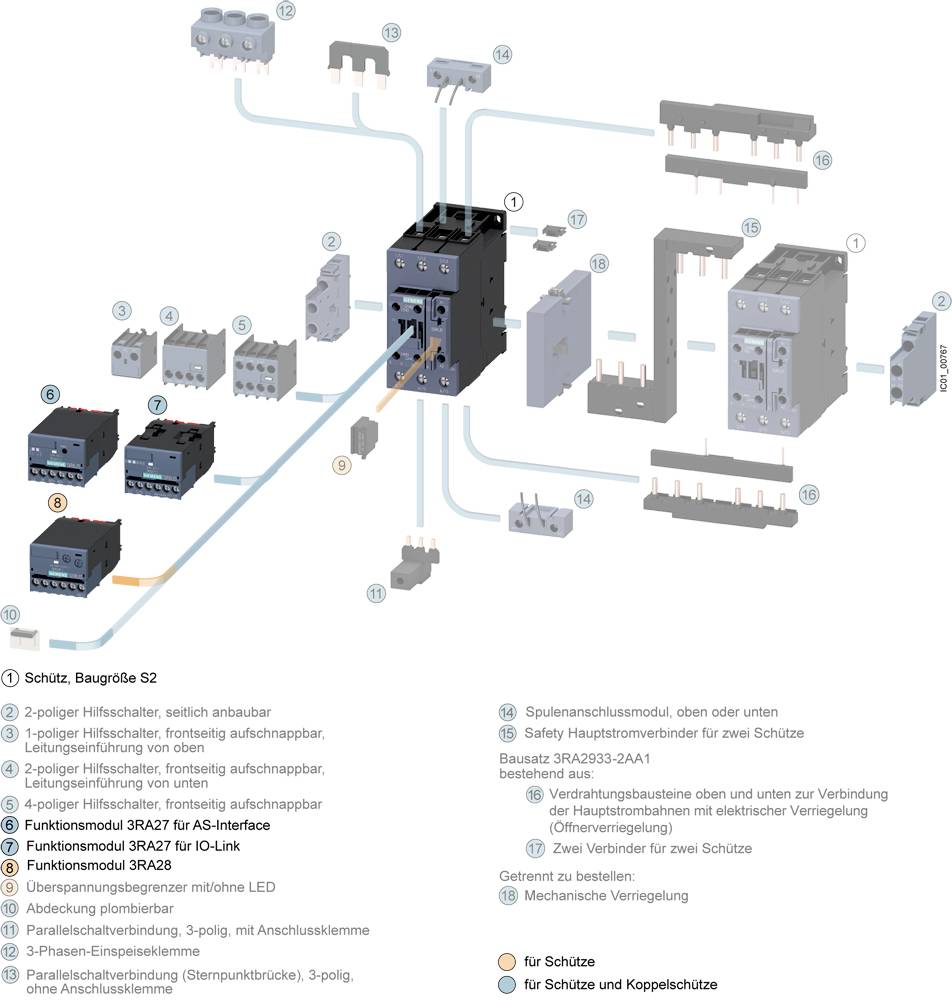

'Stykač, velikost S2': Prezentace různých elektrických funkčních jednotek a modulů systému stykačů včetně možností připojení a popisu funkcí.

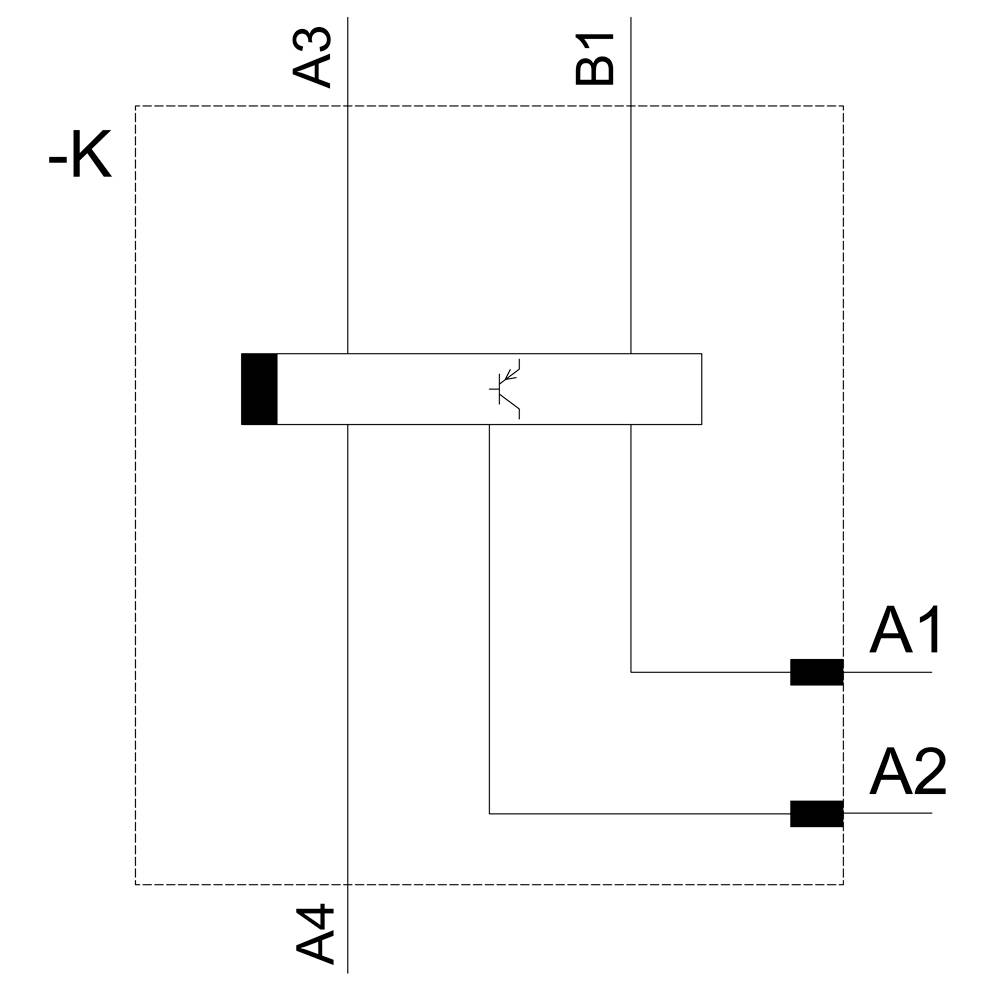

Elektroschéma s uzlem 'K', vodiči A1, A2, A3, A4 a B1, zobrazuje propojení a uspořádání elektrických obvodů.

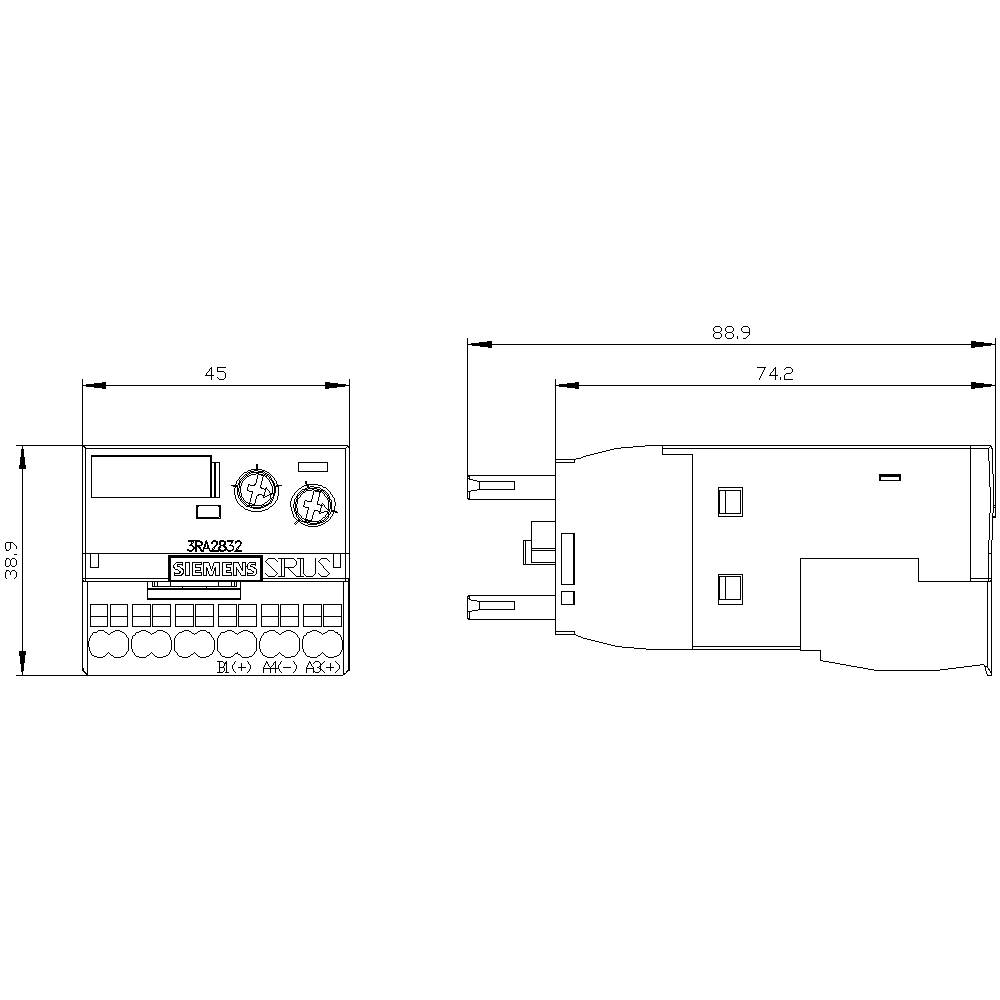

Technický výkres elektronického zařízení s rozměry: šířka 45 mm, hloubka 88,9 mm, výška 38,3 mm, hloubka strany 74,2 mm.

1/5

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

zpožděný návrat s řídicím vstupem

Min. provozní napětí

90 V

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 304,96 Kč / kus)

2 304,96 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: časové relé

Typ: 3RA2832-2DH10

Provedení: multifunkční

Připojení: přípojka s pružinovým protitahem

Funkce: zpožděný návrat s řídicím vstupem

Min. provozní napětí: 90 V

Provozní napětí max.: 240 V

Provozní napětí: 90 - 240 V

Typ kontaktu: 1 přepínací kontakt

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 s

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 45 mm

V: 38 mm

Hloubka: 74 mm

Rozm.: (š x v x h) 45 x 38 x 74 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Electronic

: 0

: 1

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746561 Siemens 3RA2832-2DH10 3RA28322DH10 časové relé, 0.05 - 100 s, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746561 Siemens 3RA2832-2DH10 3RA28322DH10 časové relé, 0.05 - 100 s, 1 ks

Popis

Elektronické časové relé se zpožděným návratem a s ovládacím signálem a polovodičový výstup AC/DC 90 - 240 V časový rozsah 0,05 - 100 s zepředu připevnění pro ochranu 3RT2, S2, S3 Pružinová spojka funkční modul SIRIUS 3RA28 pro přímo připraven pro montáž na ochranu 3RT2 a pomocné stykače 3RH2 pro zpožděné spínání v řídících, spouštěcích, ochranných a regulačních obvodů, např. kaskadierten motor ventilátor restart nebo doběhové řízení. Jednoduchý a nasazení bez nářadí umožňuje realizaci ovládání nezávislý časových funkcí bez dalších zapojení. Díky tomu se vyhnete zapojení a snižuje zkušební náklady. Díky čelní montáž na přístroje ušetříte místo na montážní lištu. Je aditivní ochranné zapojení není zapotřebí. Přístroje jsou díky mezinárodní následujícím aprobacím (např. IEC, CCC, UL/CSA) lze použít na celém světě. Funkce moduly jsou pro ochranu 3RT2 a pomocný 3RH2 ve velikosti S00 až S3. K dispozici s flexibilním široký rozsah napětí AC/DC 24-240 V, volitelnými výstupy 1 S + 1 O nebo 1 W a v šroubovými nebo Federzuganschlusstechnik. Pro funkční moduly jsou stavebnice zapojení a plombovatelný kryt. SIRIUS relé - programem pro všechny případy.
