VOLTCRAFT DSO-2202H + AFG Ruční osciloskop Kalibrováno dle (ISO), 200 MHz, 2kanálový, 1 GSa/s, 8 kpts, 8 Bit, ruční prov

Přenosný osciloskop s několika ovládacími tlačítky a displejem zobrazujícím různé diagramy průběhů vln.

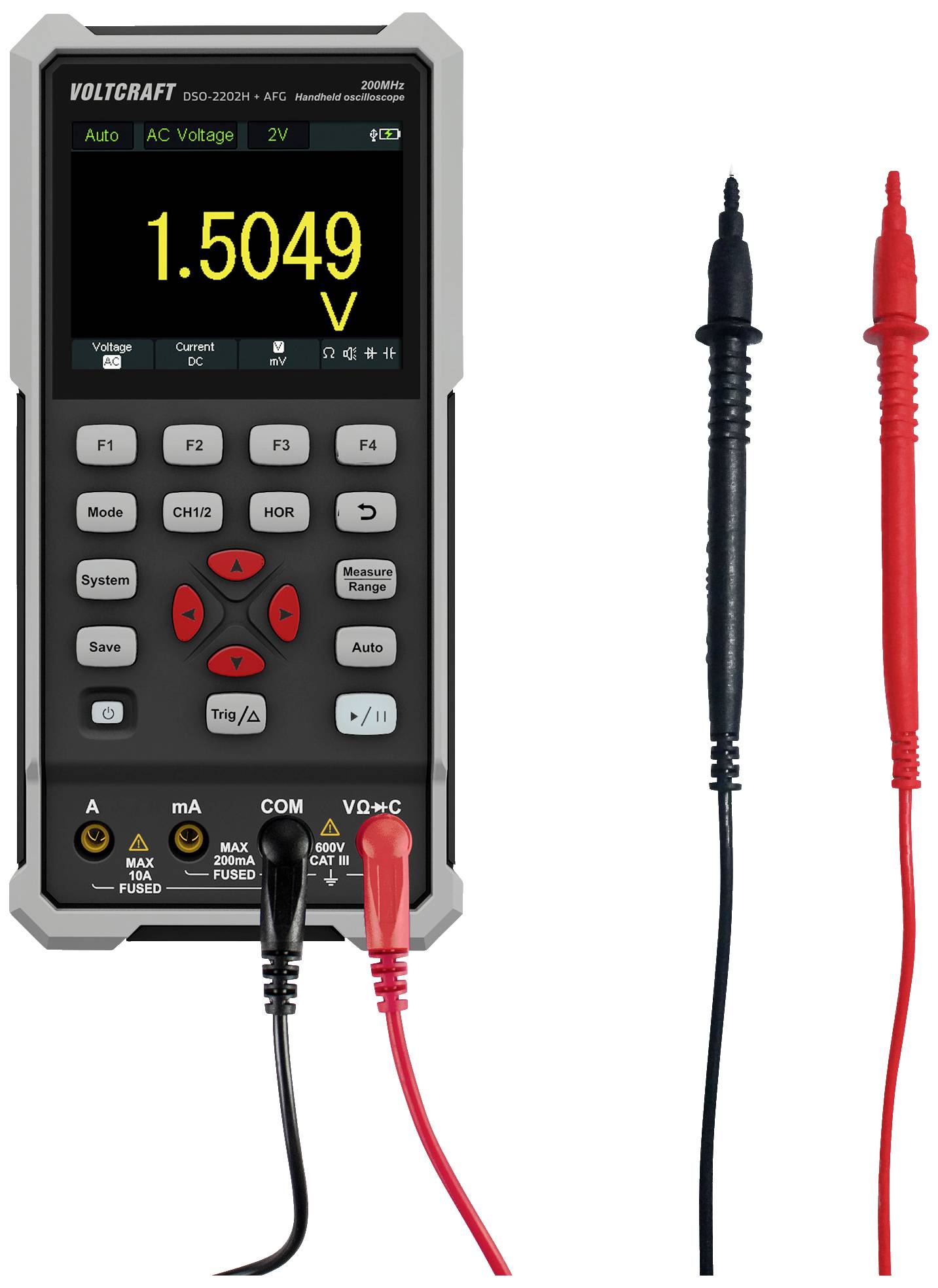

Digitální multimetr ukazuje naměřenou hodnotu 1,5049 voltů. Vpravo jsou zobrazeny černé a červené měřicí vodiče.

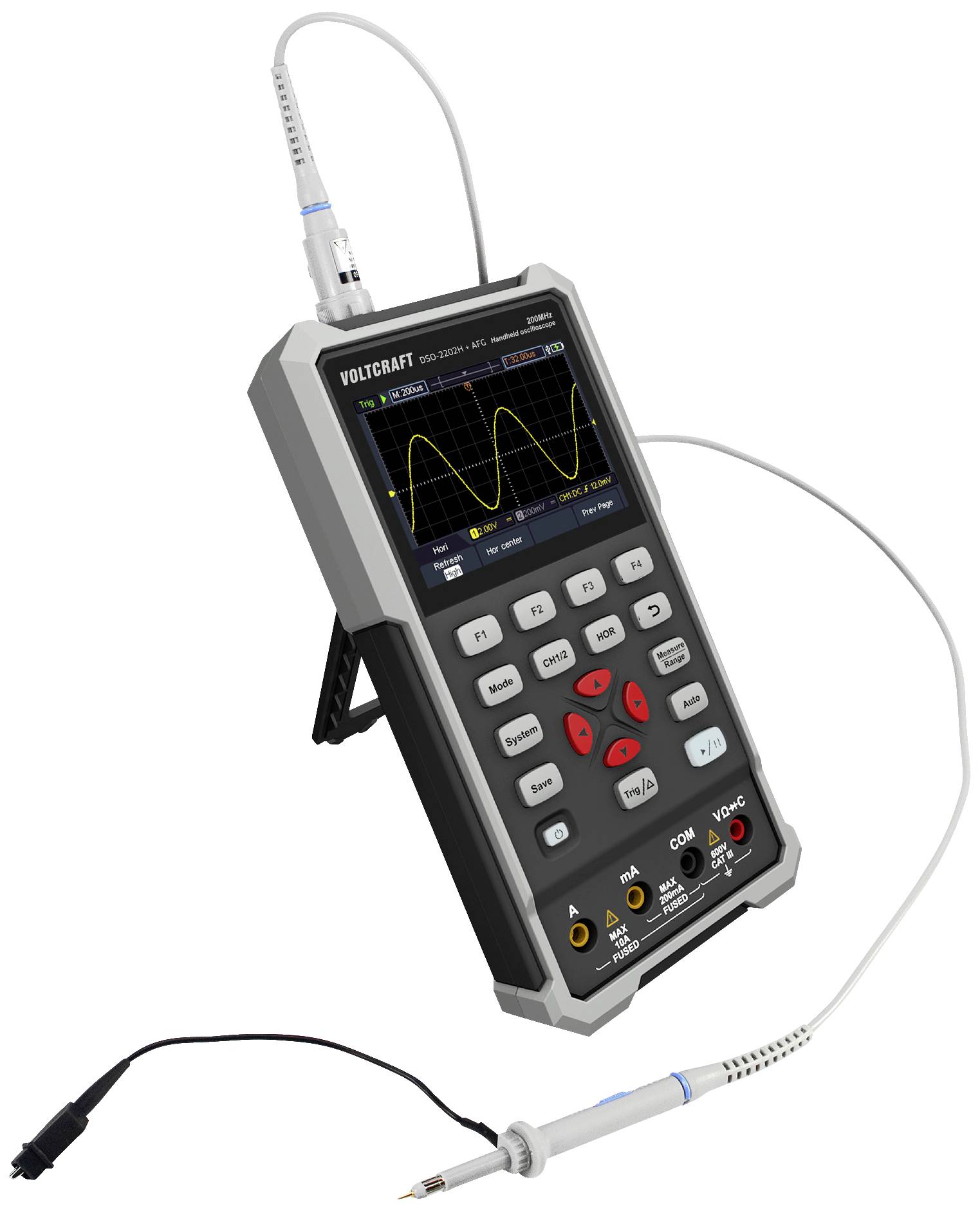

Přenosný osciloskop s digitálním displejem zobrazuje měření sinusové vlny. Je připojena jedna sonda.

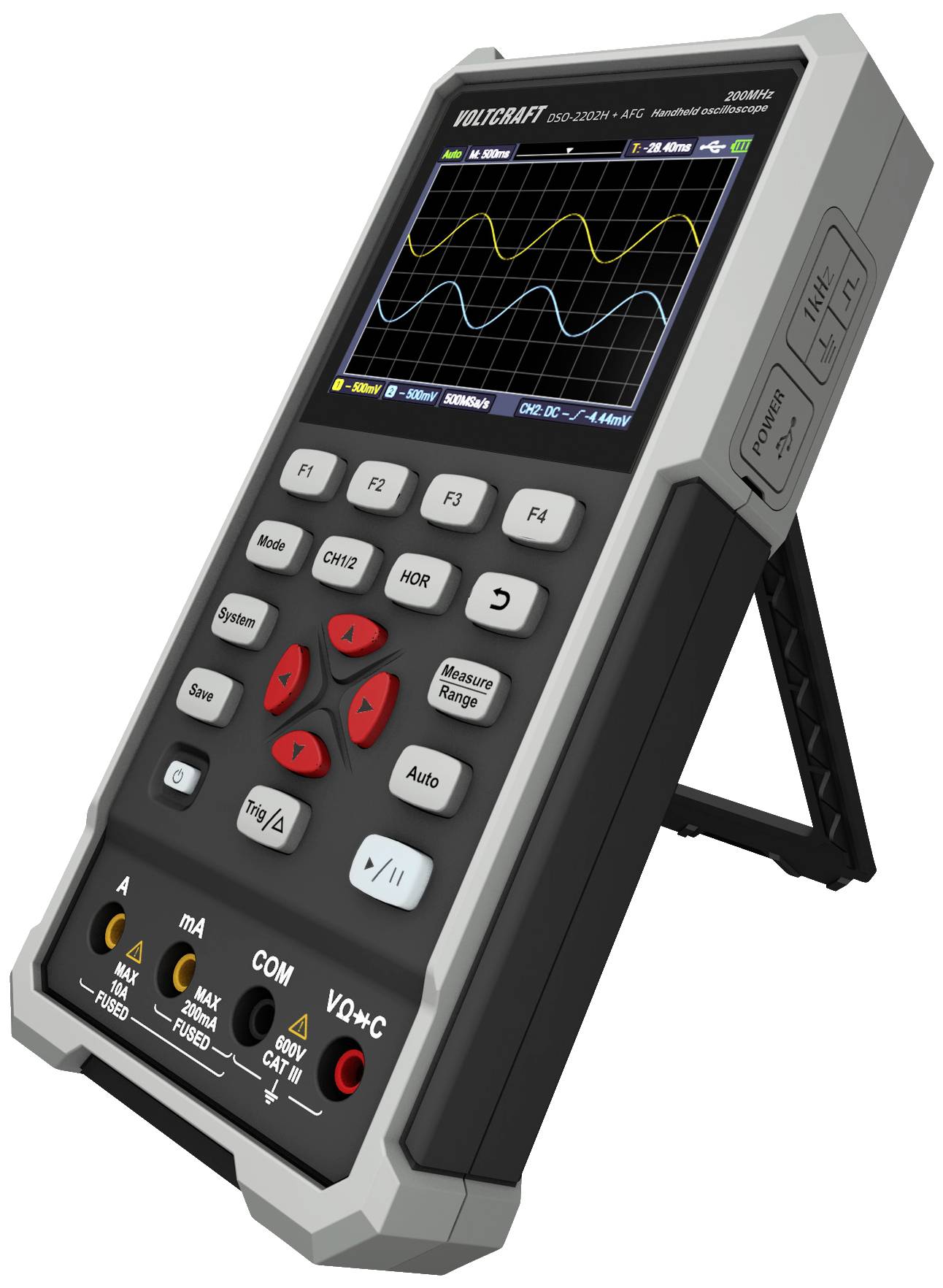

Digitální multimetr s barevným displejem, zobrazující několik měřicích křivek a tlačítka pro různá měření a nastavení.

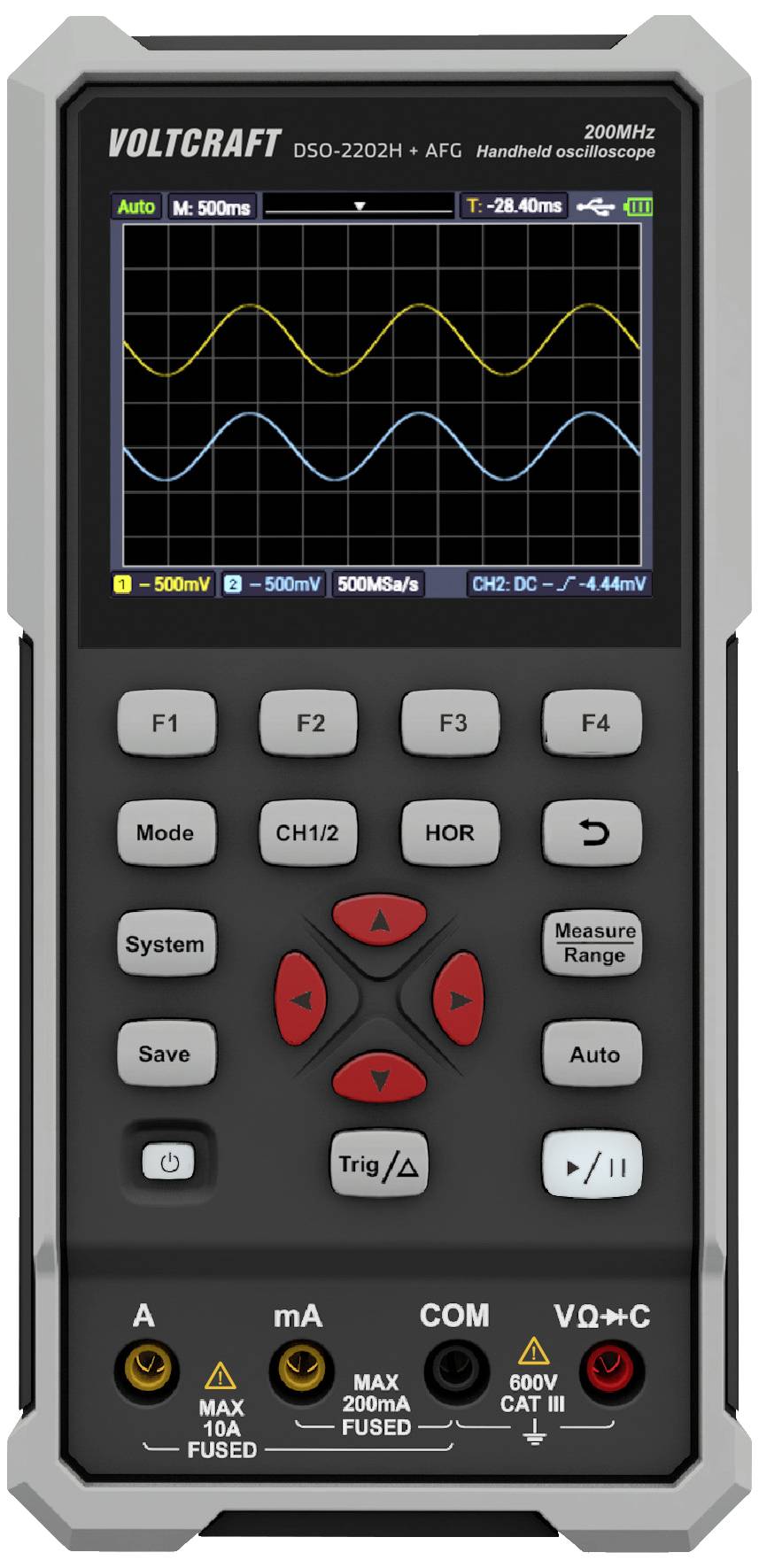

Přenosný ruční osciloskop Voltcraft DSO-2202H; zobrazuje průběh signálu na displeji; tlačítka pro nastavení napětí a měřicích rozsahů.

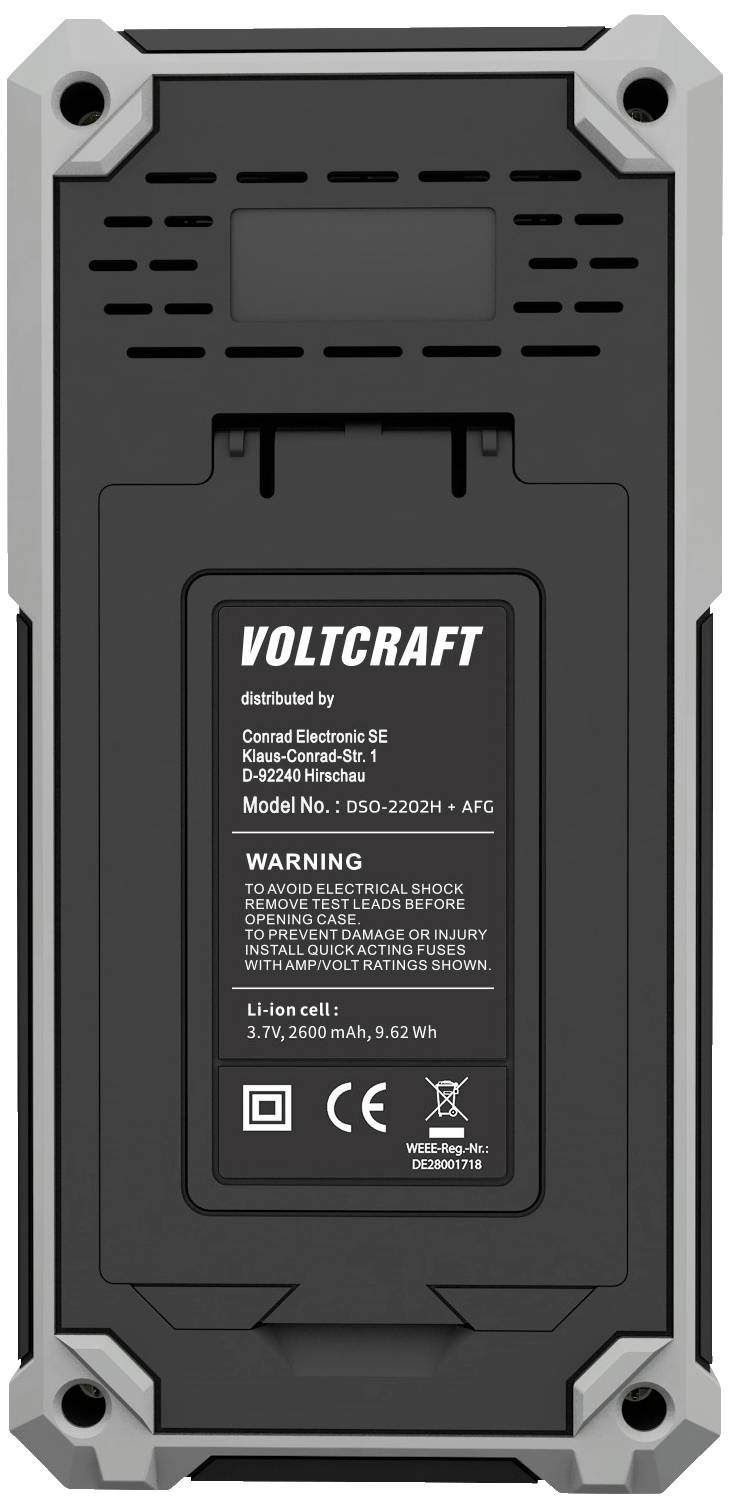

Zadní strana zařízení VOLTCRAFT s technickými údaji a bezpečnostními pokyny na štítku.

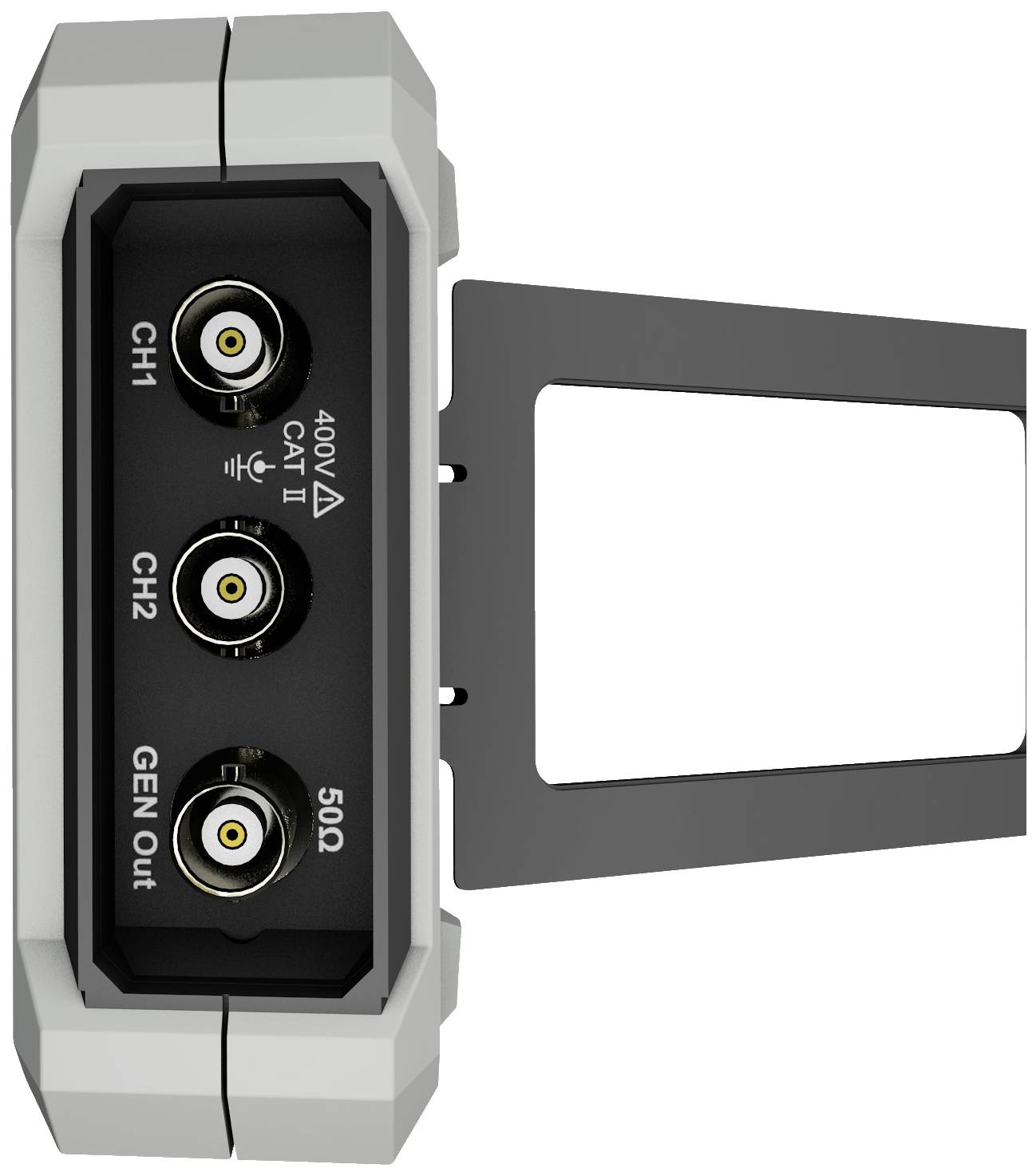

Černá stránka zařízení se třemi vstupy: 'CH1', 'CH2' a 'GEN Out', s označením '400V CAT II'.

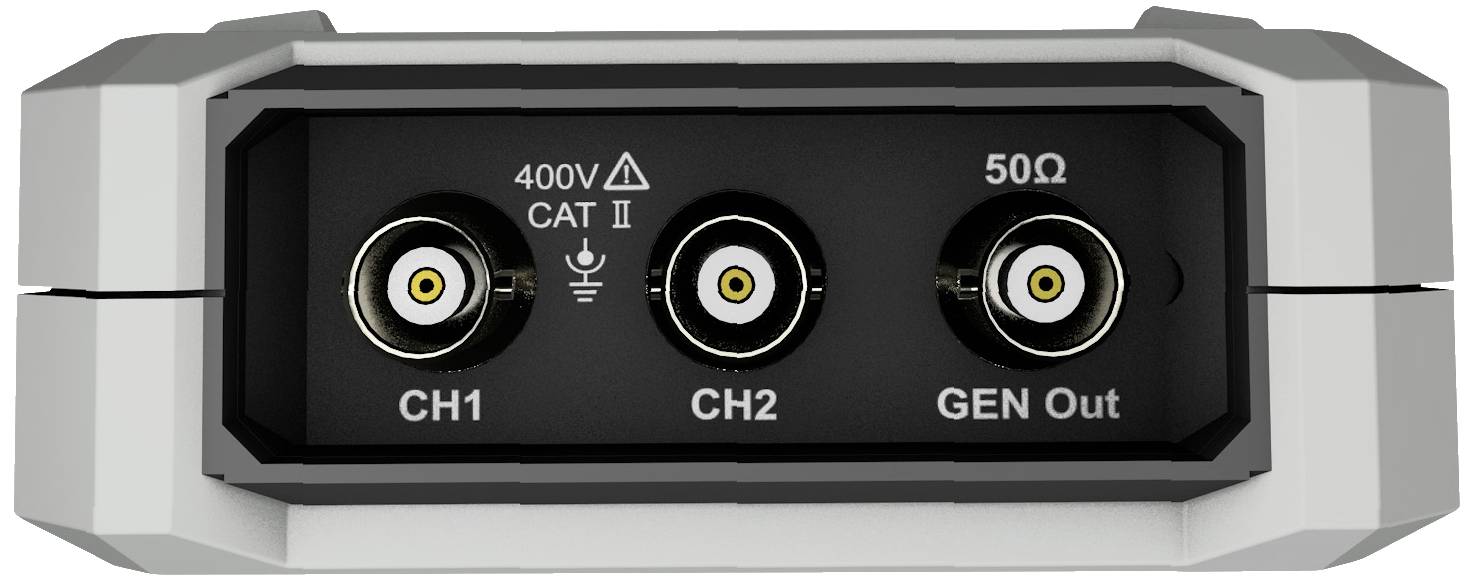

Zadní pohled elektronického zařízení se třemi konektory: CH1, CH2 a GEN Out, označenými 400V CAT II a 50Ω.

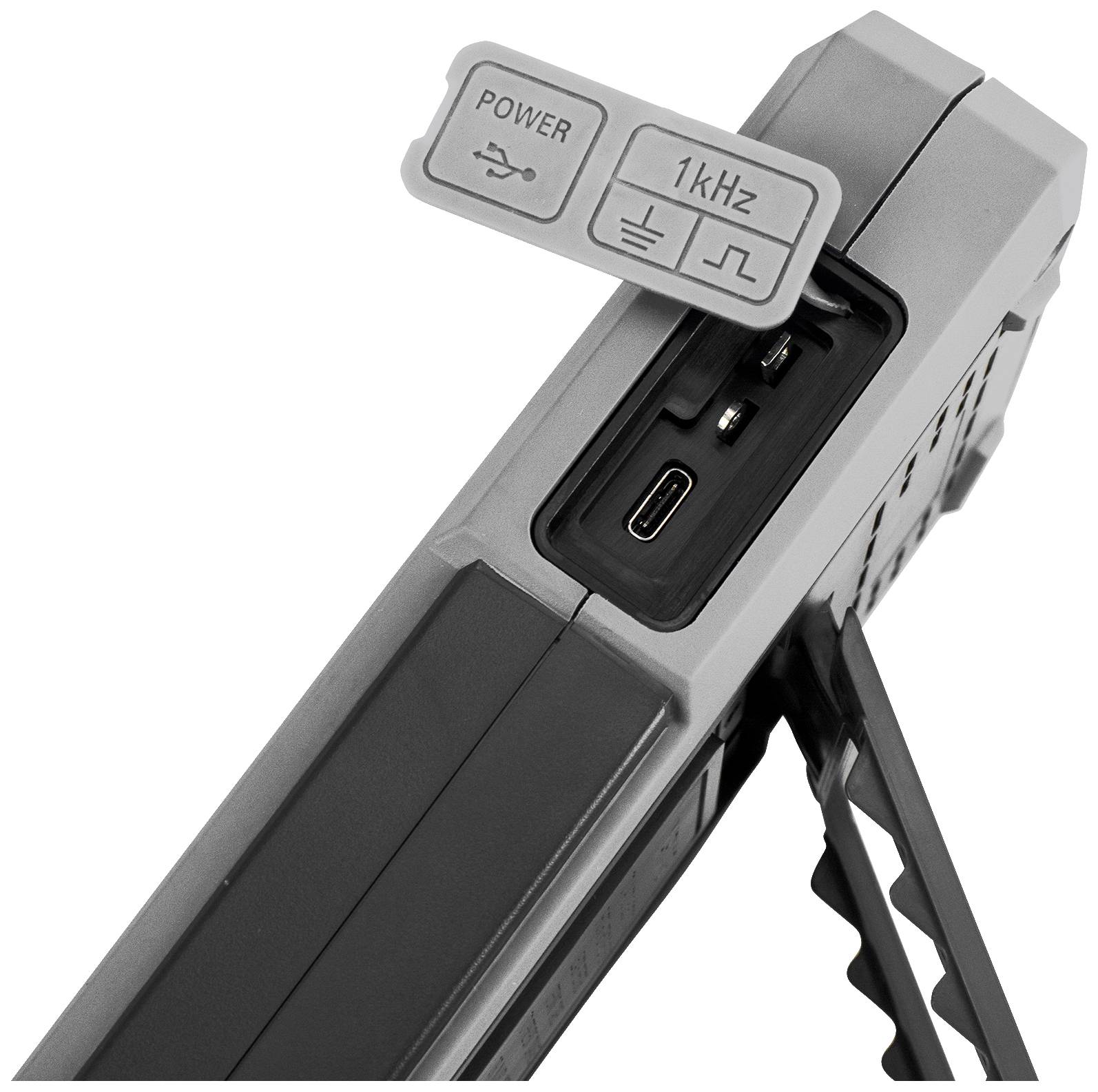

Stolní multimetr s odnímatelným krytem, který zobrazuje tlačítka 'POWER' a '1kHz'; má také USB a jacky.

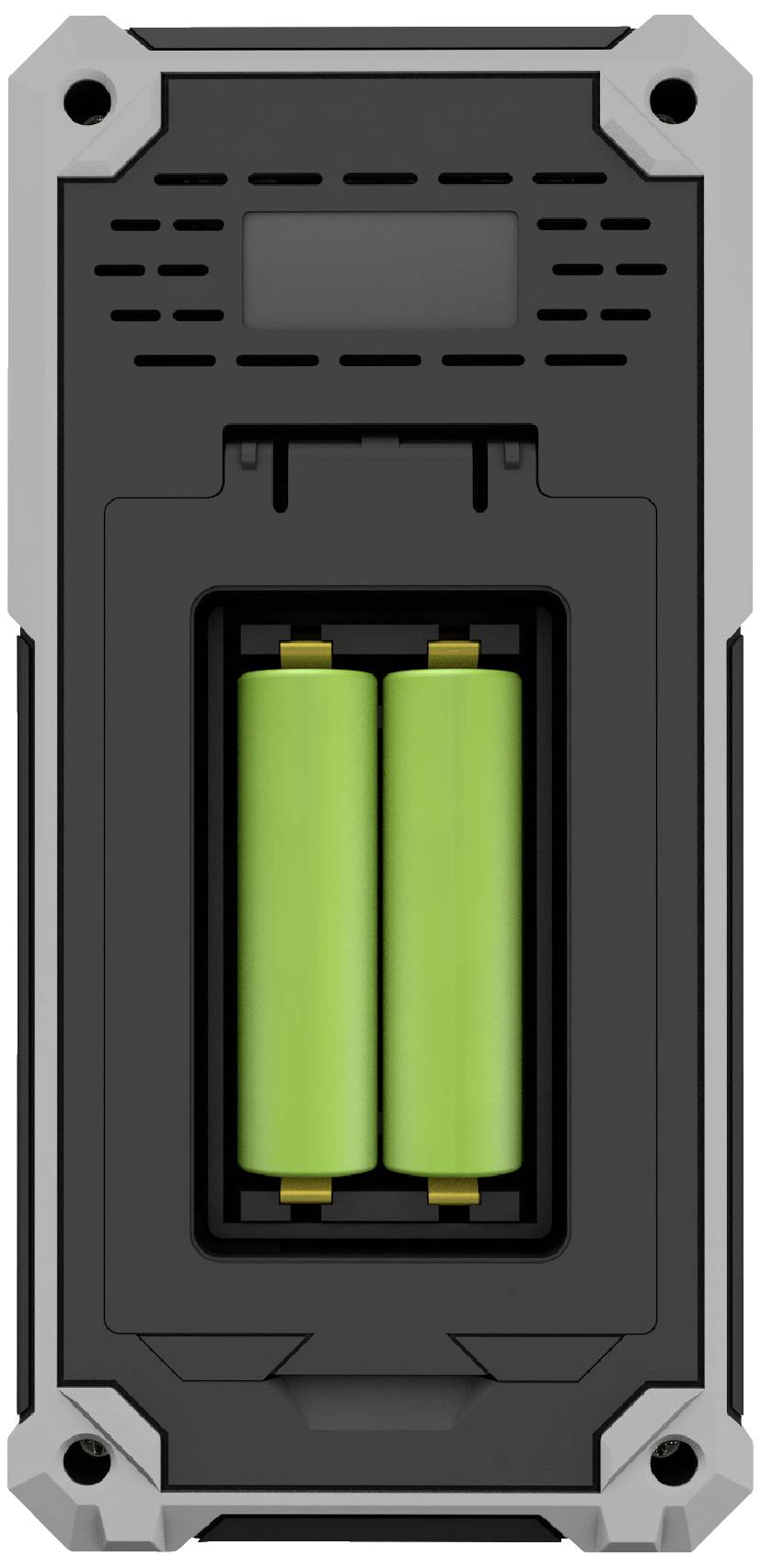

Obrázek zobrazuje zadní část přenosného zařízení s otevřeným prostorem pro baterie. Jsou viditelné dvě zelené baterie.

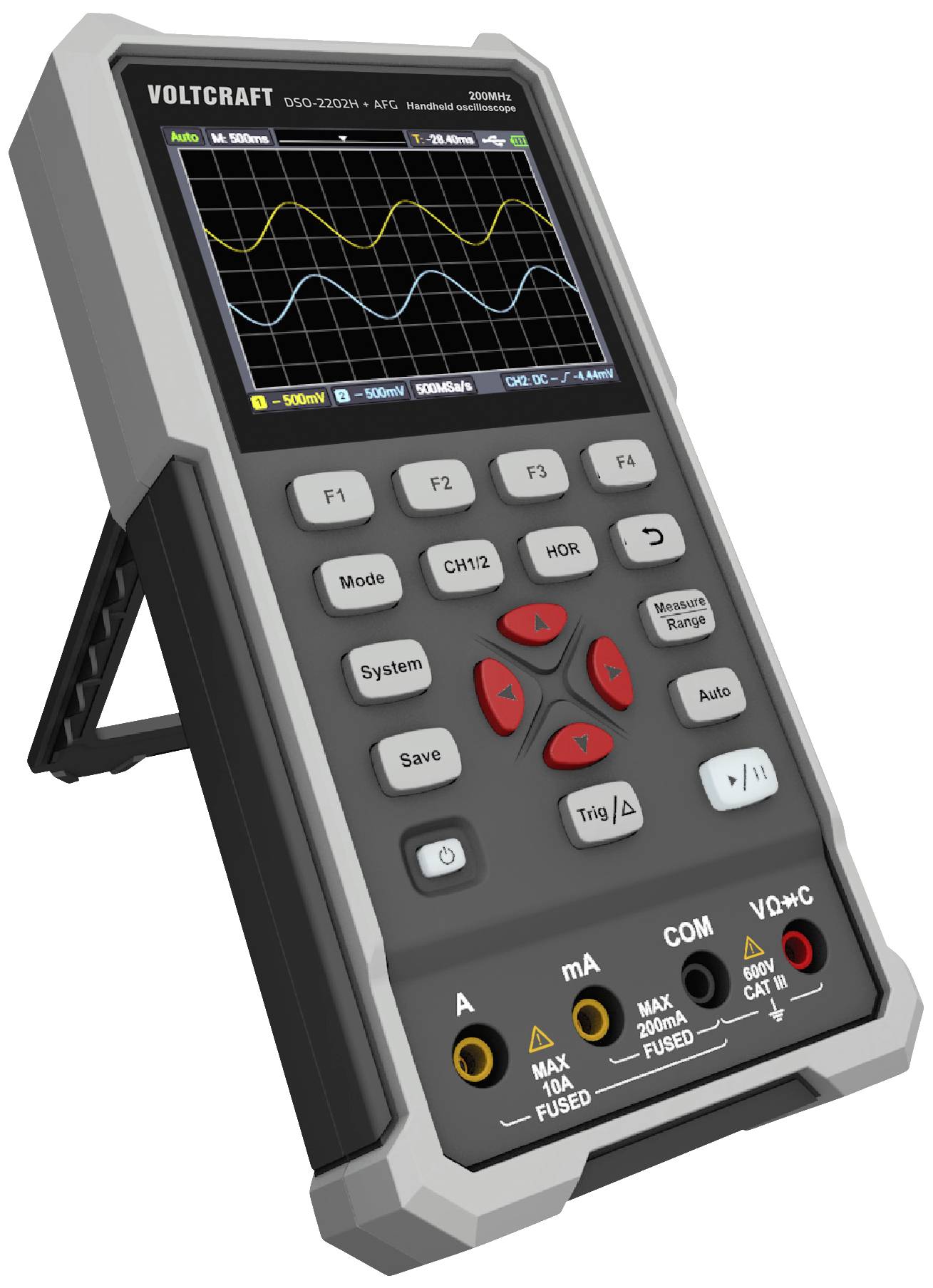

Ruční zařízení s displejem zobrazuje dva překrývající se průběhy vln v různých barvách. Na spodní straně má několik tlačítek a přípojek.

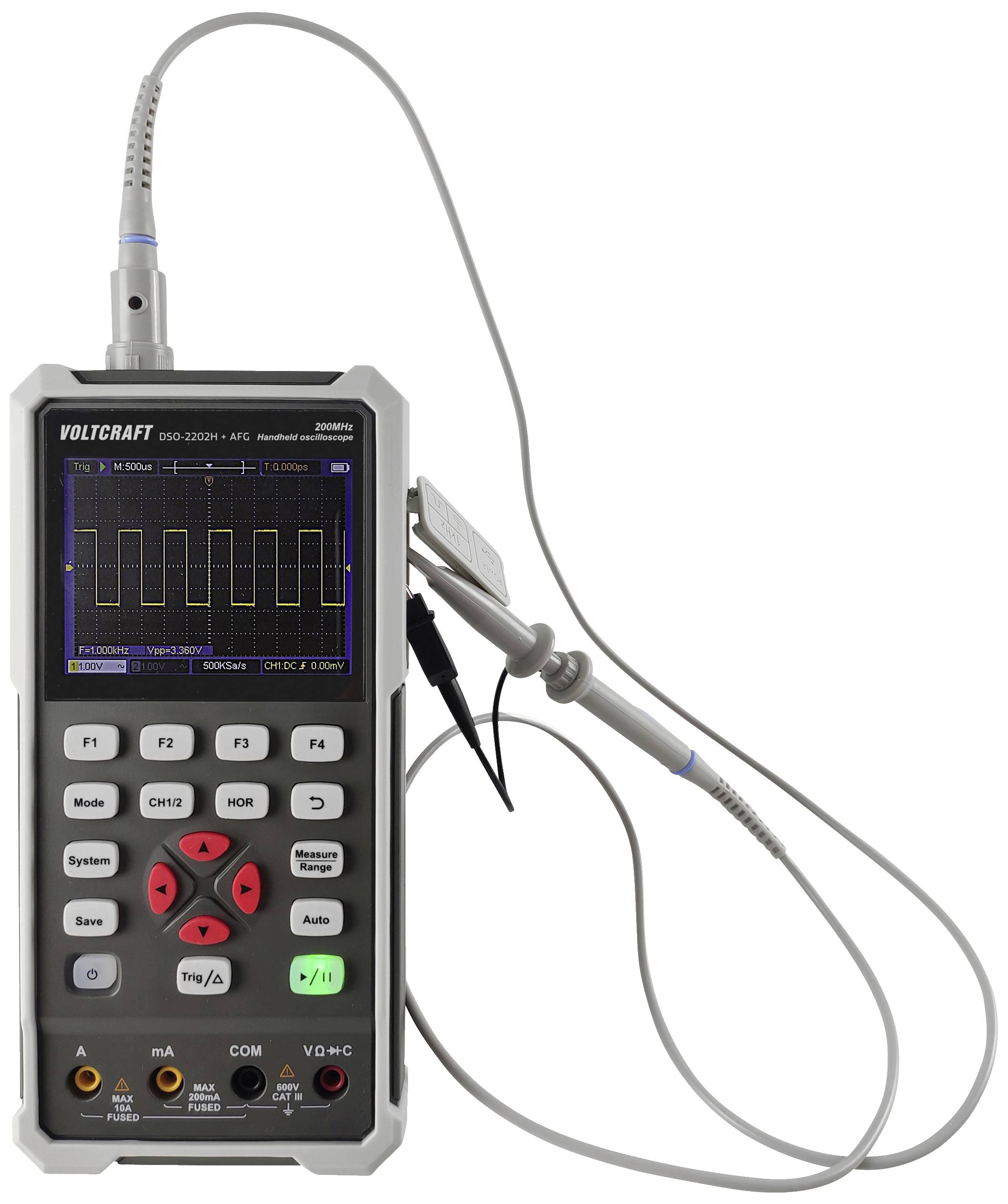

Přenosný osciloskop měří elektrické signály. Displej zobrazuje obdélníkový průběh vlny. Přístroj je vybaven různými funkčními tlačítky.

1/13

Dodatečné informace:

Datasheety: (PDF)

Doručení: Pá 14. 8.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (12 338,02 Kč / kus)

12 338,02 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

DSO-2202H + AFG digitální osciloskop 3 v 1

3 v 1 - osciloskop, multimetr a generátor vlnových průběhů
Barevný LCD displej 8,89 cm (3.5") (320 x 240 pixelů)
Rozhraní USB typ C®

Technické parametry

Max 10.000 w/s

Kategorie produktu: Ruční osciloskop

Šířka pásma: 200 MHz

Vzorkovací frekvence na kanál: 1 GSa/s

Displej: Barevný LCD displej

Rozlišení: 8 Bit

Velikost obrazovky: 8.89 cm

Vlastnosti osciloskopu: ruční provedení

Časová základna: 2 ns/dílek až 1 000 s/dílek

Počet analogových vstupů: 2

: ISO

Kategorie měření: CAT II 400 V

Vertikální vychylování: 10 mV/dílek - 10 v/dílek

Vstupní impedance: 1 MΩ±2%, parallel dazu 16 pF±10 pF

Vstupní spojení: DC, AC, Ground

Vstupní napětí: 400 v (DC + AC, Peak Peak, 1 MΩ vstupní impedance

Napájení: USB-C® (ext.), 2x 18650 (int.)

Rozm.: (d x š x v) 198 x 38 x 96 mm

Hmotnost: 0.6 kg

Šířka: 38 mm

V: 96 mm

Délka: 198 mm

Rozhraní: USB zařízení

Hloubka paměti na kanál (Mpts): 8 kpts

Typ: DSO-2202H + AFG

Ke stažení

List technických údajů

List technických údajů 3049518 VOLTCRAFT DSO-2202H + AFG Ruční osciloskop Kalibrováno dle (ISO), 200 MHz, 2kanálový, 1 GSa/s, 8 kpts, 8 Bit, ruční prov

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3049518 VOLTCRAFT DSO-2202H + AFG Ruční osciloskop Kalibrováno dle (ISO), 200 MHz, 2kanálový, 1 GSa/s, 8 kpts, 8 Bit, ruční prov

Záruční podmínky

Záruční podmínky 3049518 VOLTCRAFT DSO-2202H + AFG Ruční osciloskop Kalibrováno dle (ISO), 200 MHz, 2kanálový, 1 GSa/s, 8 kpts, 8 Bit, ruční prov

Popis

VOLTCRAFT DSO-2202H + AFG digitální osciloskop 3 v 1 nadchne šířkou pásma 200 MHz, 2 kanály a barevným LCD displejem 8,89 cm. Maximální vzorkovací frekvence činí 1 GS/s, kapacita záznamu 8 K. digitální osciloskop Voltcraft VOLTCRAFT pracuje s vertikálním rozlišením 8 bit. USB konektor slouží současně k ukládání dat.

Tento text byl přeložen strojově.
