Name: Uni-T UTG4082A Arbitrární generátor funkcí 1 µHz - 80 Hz 2kanálový arbitrární
Brand: Uni-T
SKU: 3757389
Availability: BackOrder

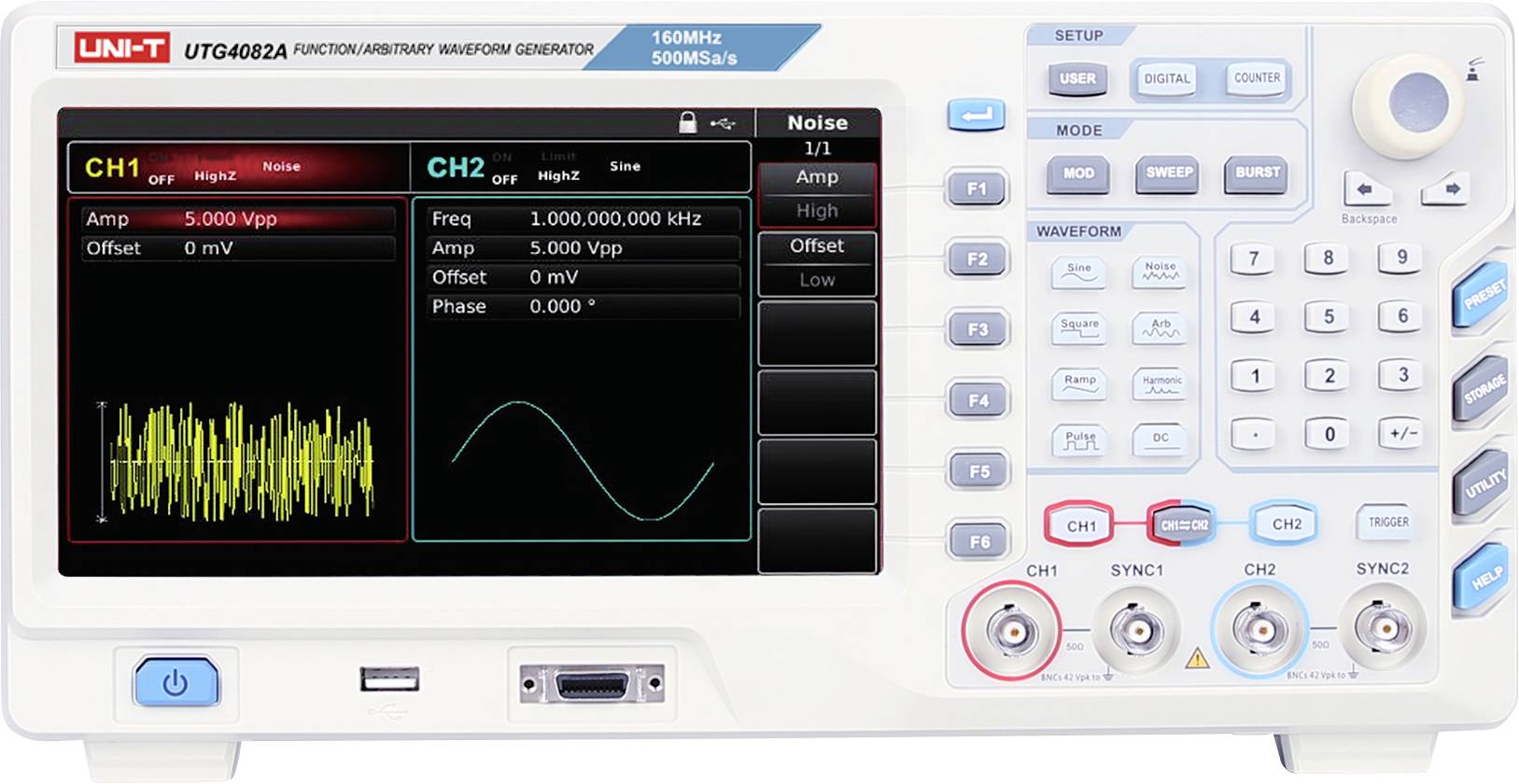

UNI-T UTG4082A generátor funkcí/libovolných průběhů zobrazující výstup šumu CH1 a nastavení sinusového průběhu CH2, s ovládáním frekvence, amplitudy a offsetu na obrazovce a tlačítky kanálů na přední straně.

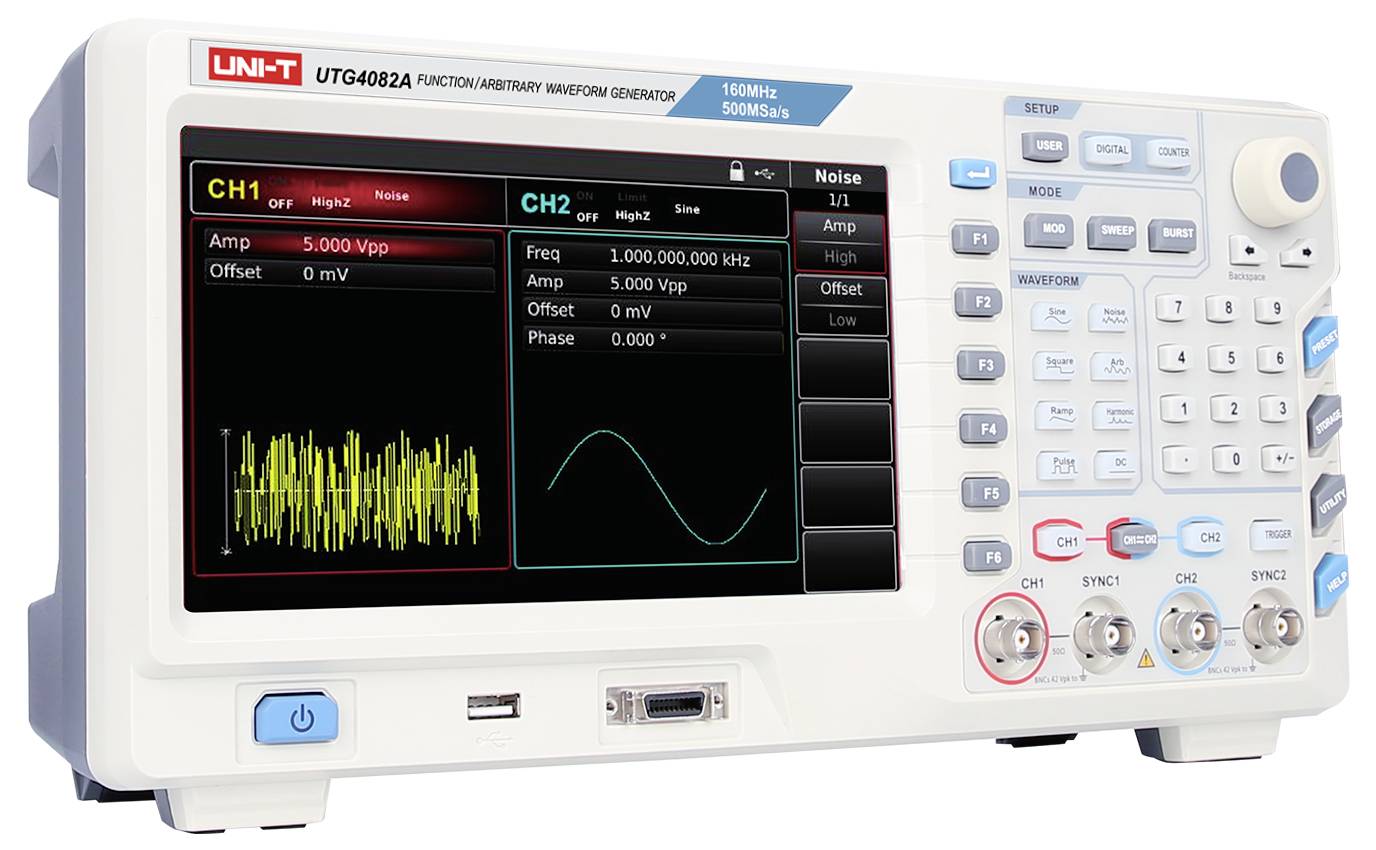

Uni-T UTG4082A Arbitrární generátor funkcí 1 µHz - 80 Hz 2kanálový arbitrární-1

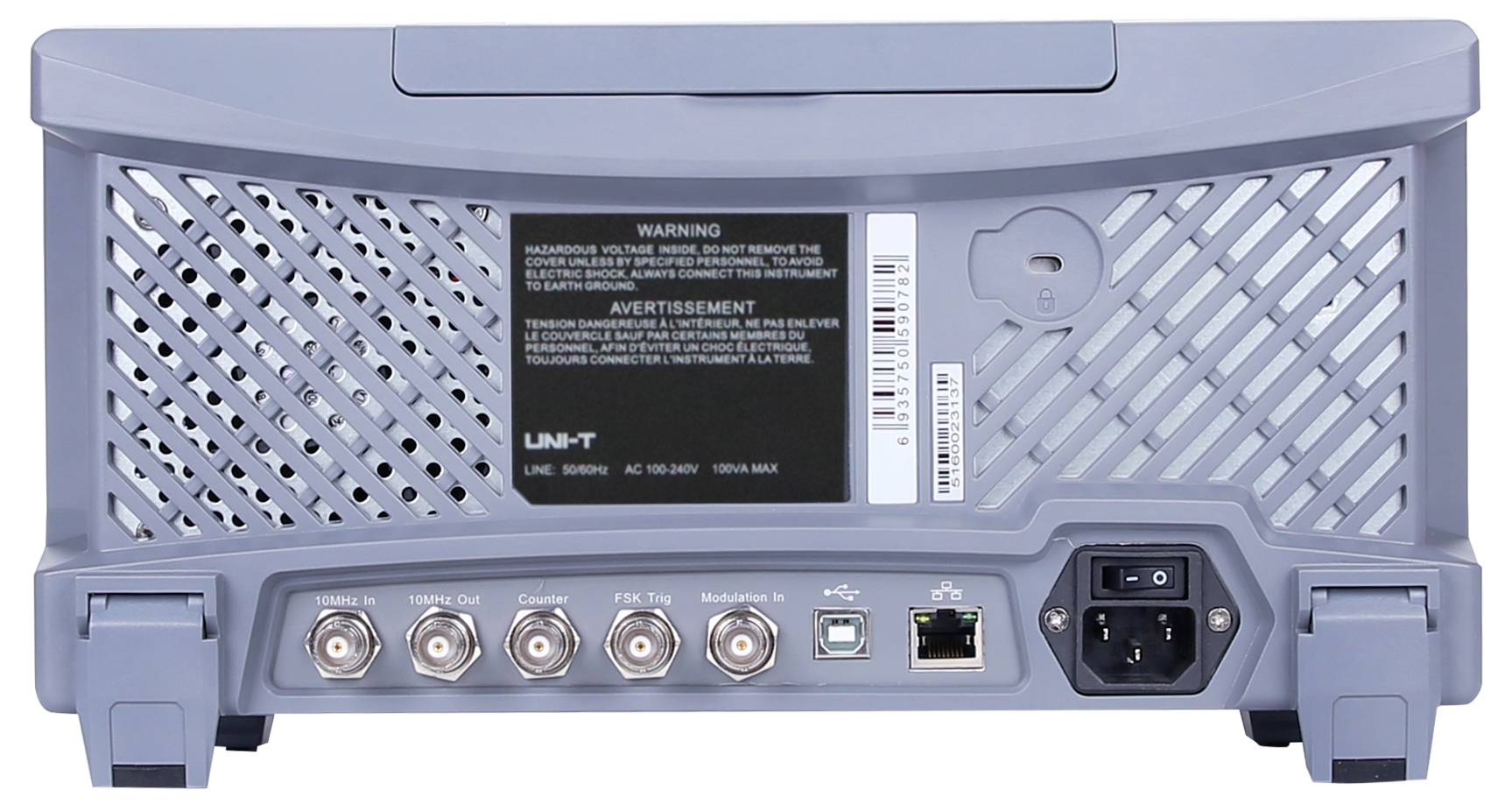

Uni-T UTG4082A Arbitrární generátor funkcí 1 µHz - 80 Hz 2kanálový arbitrární-2

1/3

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 20. 11.

6 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (20 309,00 Kč / kus)

20 309,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 6 Ks skladem!

Není dostupné pro firemní nebo koncové zákazníky

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Arbitrární generátor funkcí UNI-T UTG4082A, 80 MHz, 2 kanály, 500 MSA/s, 32 MptsTFT LCD DISPLEJ S ÚHLOPŘÍČKOU 8

Max. výstupní frekvence: 80 MHz
Rychlost snímání: 500 MSA/s.
Vertikální rozlišení: 16 bit
Kanály: 2
Arbitrární průběh: 32 Mpts
Displej: 8" TFT LCD

Technické parametry

Rychlost snímání 500 MSA/s
16bitové vertikální rozlišení
Paměť 32 Mpts
7 GB energeticky nezávislá paměť
Výstup protokolu (I2C, SPI, RS232/UART)

Výstupní tvar signálu: Sinus, obdélník, pilový zub (rampa), harmonická oscilace, impuls, šum, DC a arbitrární.

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 80 Hz

výstup signálu: arbitrární

Frekvenční rozsah sinus: 1 µHz - 80 Hz

Činitel harmonického zkreslení sinus: 0,2 %

Frekvenční rozsah obdélník: 30 MHz

Doba náběhu obdélník: 7 ns

Displej: LCD

Frekvenční rozsah trojúhelník: 1 µHz bis 2 MHz

Frekvenční rozsah ARB: 1 µHz bis 20 MHz

: bez certifikátu

Vnitřní modulace: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externí modulace: AM, FM, PM, PWM, SUM (přes analogový vstup), ASK, FSK, PSK, OSK

Spouštěč (synchronní): Interní, externí (TTL-kompatibilní) nebo manuální

Gate (asynchronní): Podporuje režim Gate Burst

Externí měření frekvence: Velmi přesný 6-bitový čítač frekvencí; rozsah 100 MHz až 800 MHz

Rozm.: (š x v) 336 mm x 164 mm

Hmotnost: 3.5 kg

Počet kanálů: 2kanálový

Frekvence (max.): 80 Hz

Frekvence (min.): 1 µHz

Vlastnosti: modulace

Šířka: 336 mm

V: 164 mm

rozhraní: hostitelský port USB
USB zařízení
LAN

Napájení VDE: 230 V AC

Typ: UTG4082A

Ke stažení

List technických údajů

List technických údajů 3757389 Uni-T UTG4082A Arbitrární generátor funkcí 1 µHz - 80 Hz 2kanálový arbitrární

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3757389 Uni-T UTG4082A Arbitrární generátor funkcí 1 µHz - 80 Hz 2kanálový arbitrární

Popis

UTG4082A je používána v mnoha oblastech použití a integruje více signálových forem, jako je generátor funkcí, generátor arbitrárního signálu, pulzní generátor, harmonická výroba a analogové a digitální modulační zdroje. Nabízí vysokou rychlost snímání až 500 MSA/s a maximální délku hřídele až 32 MPT. Pro vytváření stabilních, přesných a zkreslujících signálů využívá UTG4082A technologii Direct Digital syntetizér (DDS). Uživatelsky přívětivé rozhraní s 8" displejem s vysokým rozlišením a promyšleným uživatelským rozhraním zajišťují efektivní a pohodlné ovládání.

Tento text byl přeložen strojově.

Provedení

Různé druhy modulace: Podpora AM, FM, PM a digitálních modulací jako ASK, FSK, PSK, QAM atd.
Harmonická funkce výstupu: Až 16 volně nastavitelných harmonických (pořádek, amplituda, fáze)
Hloubka paměti 32 Mpts & paměť 7 GB: GB pro velkou arbitrární průběh paměti a rozsáhlou interní paměť
Funkce Sweep: Lineární a logaritmický režim Sweep
Digitální rozhraní (volitelná): Podpora SPI, I2c a UART

Obsah balení

1x UTG4082A
Napájecí kabel x 1
1 x USB kabel
Průchozí BNC kabel * 1

Doplňující informace

Další modely

UTG4122A: Výstupní frekvence 120 MHz, rychlost snímání 500 MSA/s, 16-bitové rozlišení, 2 kanály, délka arbitrárních vln 32 Mpts, 8" TFT LCD dotykový displej.

UTG4162A: Výstupní frekvence 160 MHz, rychlost snímání 500 MSA/s, 16-bitové rozlišení, 2 kanály, délka arbitrárních vln 32 Mpts, 8" TFT LCD dotykový displej.

UTG4202A: Výstupní frekvence 200 MHz, rychlost snímání 500 MSA/s, 16-bitové rozlišení, 2 kanály, délka arbitrárního průběhu 32 Mpts, TFT LCD DISPLEJ S ÚHLOPŘÍČKOU 8"
