Name: Uni-T UTG4122A Arbitrární generátor funkcí 1 µHz - 120 MHz 2kanálový arbitrární
Brand: Uni-T
SKU: 3757390
Availability: BackOrder

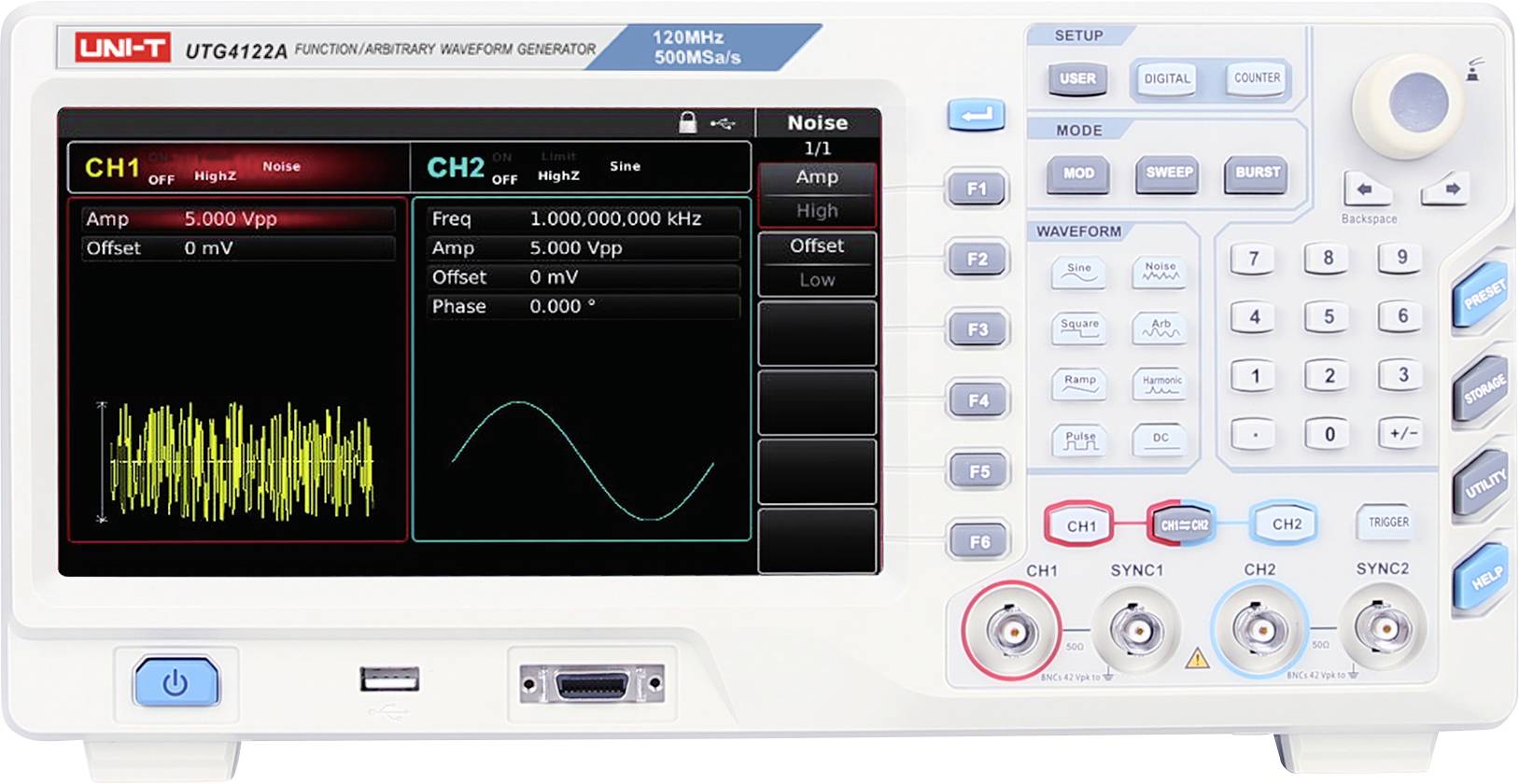

Přední panel generátoru průběhů UNI-T zobrazující nastavení CH1 a CH2 na displeji, s klávesnicí, tlačítky funkcí a výstupními konektory vpravo a dole.

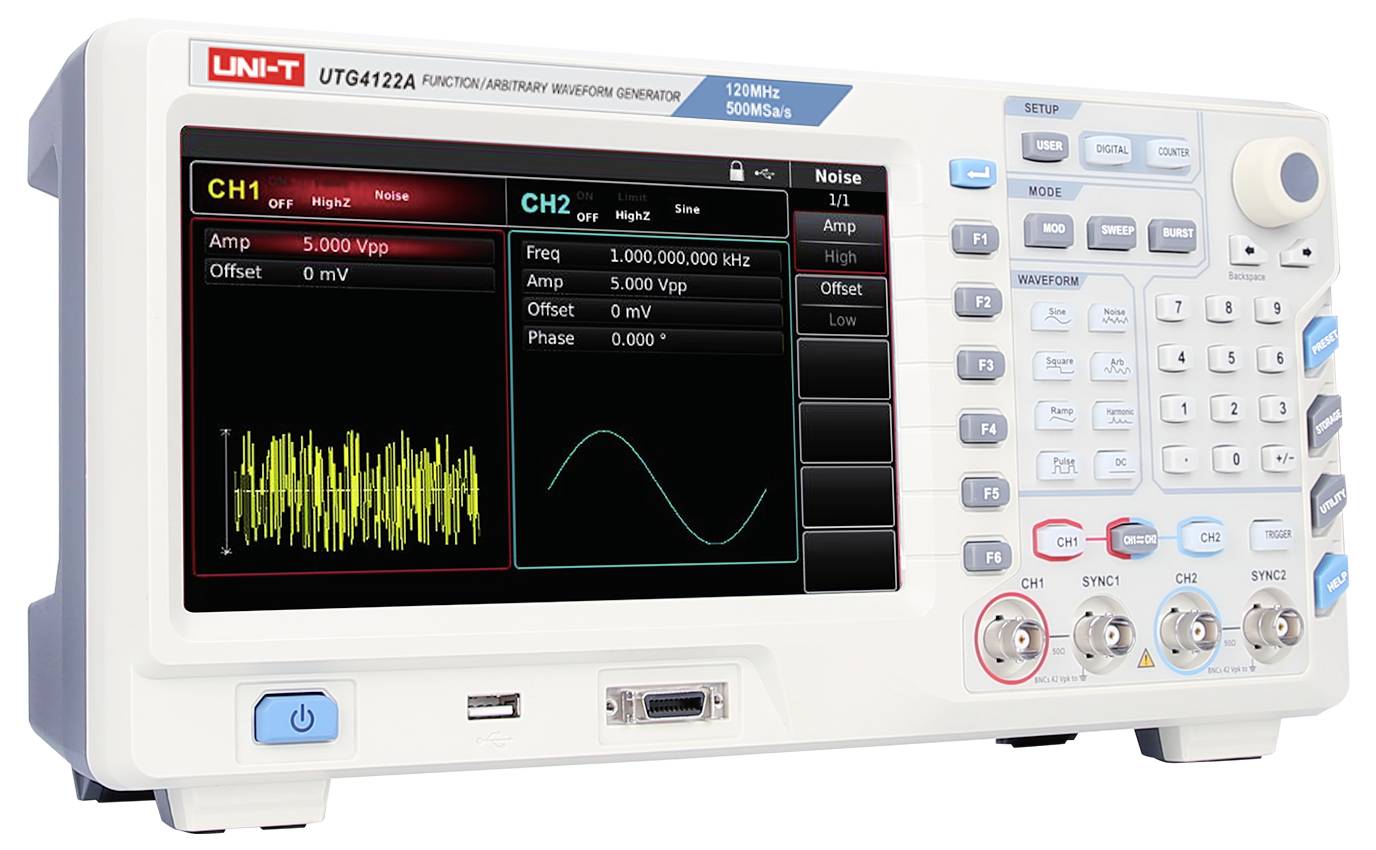

Uni-T UTG4122A Arbitrární generátor funkcí 1 µHz - 120 MHz 2kanálový arbitrární-1

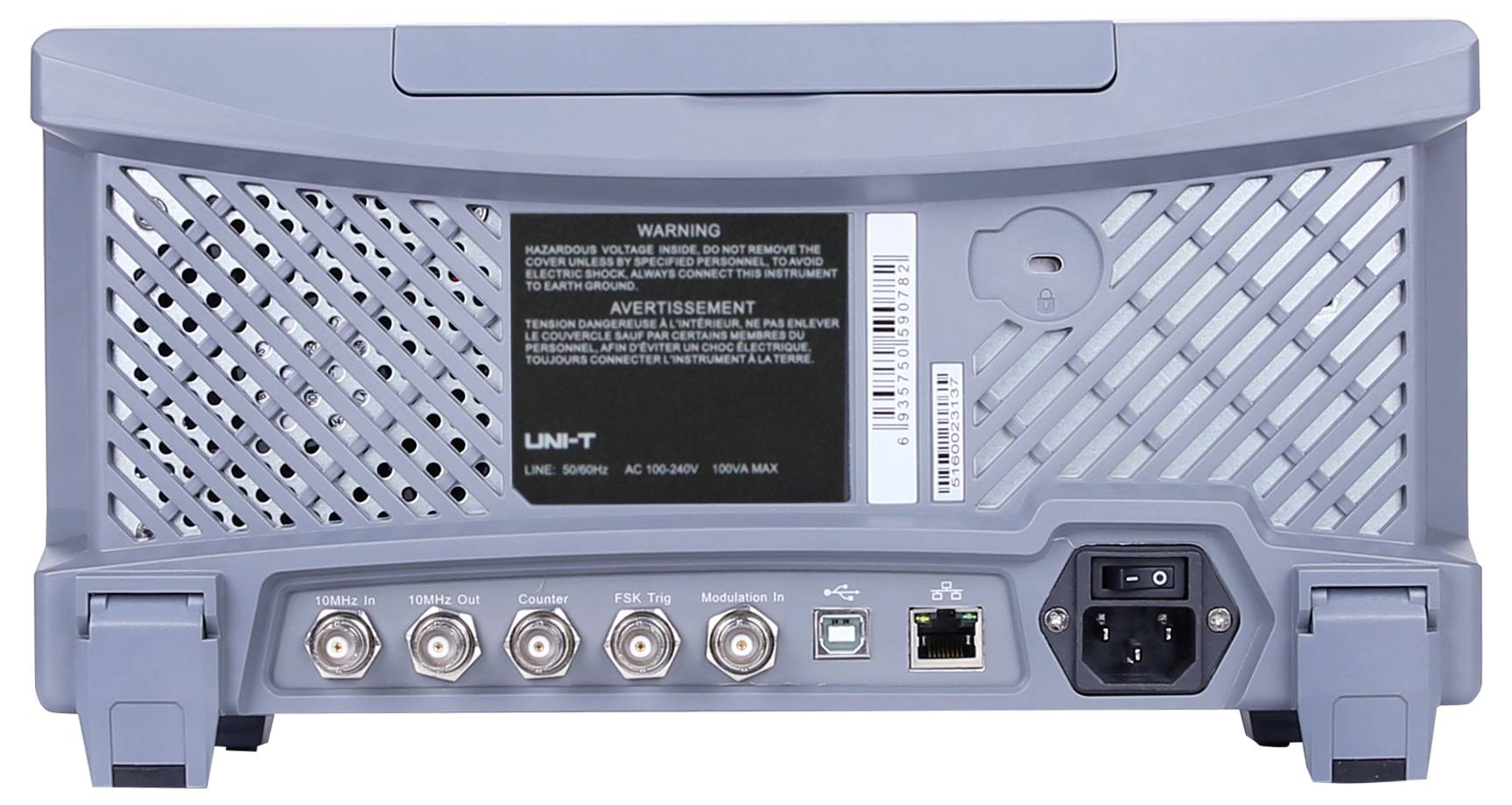

Uni-T UTG4122A Arbitrární generátor funkcí 1 µHz - 120 MHz 2kanálový arbitrární-2

1/3

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 6. 11.

3 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (25 037,19 Kč / kus)

25 037,19 Kč

Bez DPH.

Doprava zdarma

Už jen 3 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Arbitrární generátor funkcí UNI-T UTG4122A, 120MHz, 2kanálový, 500 MSA/s, 32 MptsTFT LCD DISPLEJ S ÚHLOPŘÍČKOU 8

Max. výstupní frekvence: 120 MHz
Rychlost snímání: 500 MSA/s.
Vertikální rozlišení: 16 bit
Kanály: 2
Arbitrární průběh: 32 Mpts
Displej: 8" TFT LCD

Technické parametry

Výstupní tvar signálu: Sinus, obdélník, rampa (trojúhelník), impuls, šum, DC napětí, harmonické, arbitrární

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 120 MHz

výstup signálu: arbitrární

Frekvenční rozsah sinus: 1 µHz - 120 MHz

Činitel harmonického zkreslení sinus: 0,2 %

Frekvenční rozsah obdélník: 1 µHz bis 40 MHz

Doba náběhu obdélník: 6 ns

Displej: LCD

Frekvenční rozsah trojúhelník: 1 µHz bis 3 MHz

Frekvenční rozsah ARB: 1 µHz bis 30 MHz

: bez certifikátu

Funkce kmitočtu: Lineárně a logaritmicky

Vnitřní modulace: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externí modulace: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Podpora externí analogové modulace

Spouštěč (synchronní): Interní, externí, ruční

Gate (asynchronní): Podpora v režimu Gate (Burst) přes externí spouštění

Externí měření frekvence: Integrovaný 16bitový čítač frekvence, rozsah 6 MHz až 800 MHz

Rozm.: (š x v) 336 mm x 164 mm

Hmotnost: 3.5 kg

Počet kanálů: 2kanálový

Frekvence (max.): 120 MHz

Frekvence (min.): 1 µHz

Vlastnosti: modulace

Šířka: 336 mm

V: 164 mm

rozhraní: hostitelský port USB
USB zařízení
LAN

Napájení VDE: 230 V AC

Typ: UTG4122A

Ke stažení

List technických údajů

List technických údajů 3757390 Uni-T UTG4122A Arbitrární generátor funkcí 1 µHz - 120 MHz 2kanálový arbitrární

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3757390 Uni-T UTG4122A Arbitrární generátor funkcí 1 µHz - 120 MHz 2kanálový arbitrární

Popis

UTG4122A má široké možnosti použití a integruje více forem signálu, včetně generátoru funkcí, arbitrárního generátoru signálu, pulzního generátoru, harmonického generování a analogových a digitálních modulačních zdrojů. Nabízí vysokou rychlost snímání až 500 MSA/s a maximální délku hřídele až 32 MPT. Pro vytváření stabilních, přesných a zkreslujících signálů využívá UTG4122A technologii Direct Digital syntetizér (DDS). Uživatelsky přívětivé rozhraní s 8" displejem s vysokým rozlišením a promyšleným uživatelským rozhraním zajišťují efektivní a pohodlné ovládání.

Tento text byl přeložen strojově.

Provedení

Různé druhy modulace: Podpora AM, FM, PM a digitálních modulací jako ASK, FSK, PSK, QAM atd.
Harmonická funkce výstupu: Až 16 volně nastavitelných harmonických (pořádek, amplituda, fáze)
Hloubka paměti 32 Mpts & paměť 7 GB: GB pro velkou arbitrární průběh paměti a rozsáhlou interní paměť
Funkce Sweep: Lineární a logaritmický režim Sweep
Digitální rozhraní (volitelná): Podpora SPI, I2c a UART

Obsah balení

1x UTG4122A
Napájecí kabel x 1
1 x USB kabel
Průchozí BNC BNC kabel × 2

Doplňující informace

Další modely

UTG4082A: Výstupní frekvence 80 MHz, rychlost snímání 500 MSA/s, 16-bitové rozlišení, 2 kanály, délka arbitrárního průběhu 32 Mpts, 8" TFT LCD dotykový displej.

UTG4162A: Výstupní frekvence 160 MHz, rychlost snímání 500 MSA/s, 16-bitové rozlišení, 2 kanály, délka arbitrárních vln 32 Mpts, 8" TFT LCD dotykový displej.

UTG4202A: Výstupní frekvence 200 MHz, rychlost snímání 500 MSA/s, 16-bitové rozlišení, 2 kanály, délka arbitrárního průběhu 32 Mpts, TFT LCD DISPLEJ S ÚHLOPŘÍČKOU 8"
