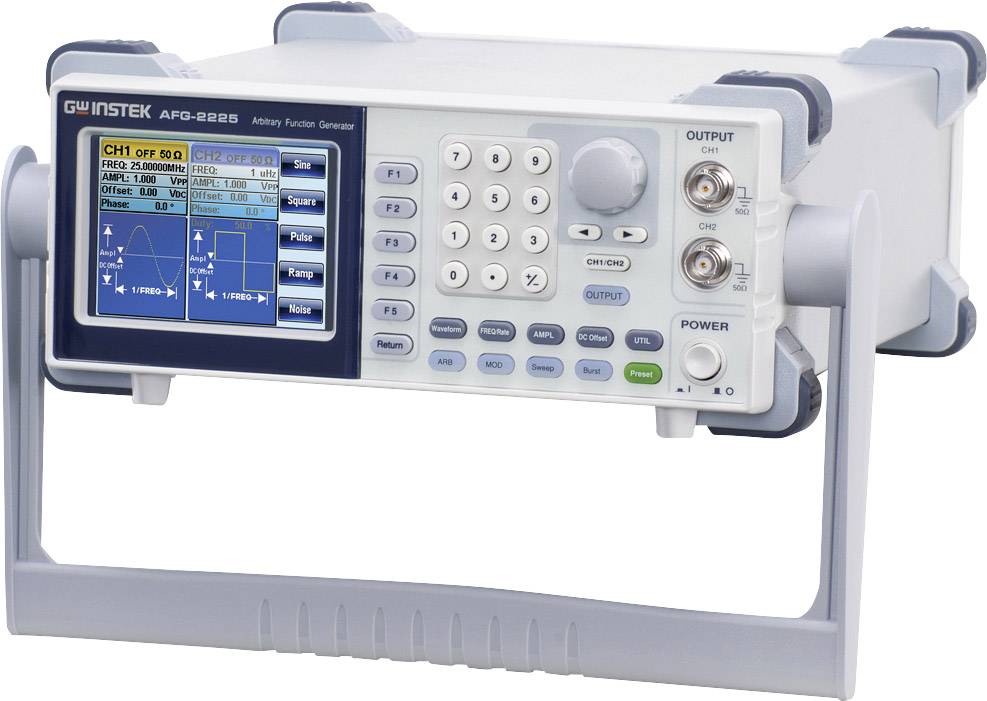

GW Instek AFG-2225 Arbitrární generátor funkcí 0.1 Hz - 25 MHz 2kanálový arbitrární, sinusový, obdélníkový, šum, trojúhe
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (10 227,27 Kč / kus)
10 227,27 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Generátor libovolných funkcí
- 2 nezávislých výstupních kanálů
- Šířka pásma 1 µHz - 25 MHz
- Arbitrární generátor 120 MSa/s
- Přímé digitální generování signálu (DDS)
- USB host
Technické parametry
- AM/FM/PM/SUM-modulace: 2 mHz - 20 kHz
- Modulace FSK: 2 mHz - 100 kHz
- Offset: ± 5 Vp
- Paměťová křivka: 4 kPt
- Impedance 50 Ω
- Vstupní odpor: 1 kΩ // 1 pF
- Rozlišení: 0,1 Hz
- Displej: barevný LCD displej 8,89 cm
- Výstupní tvar signálu
Sinus/obdélník/náběh/šum/ libovolný průběh
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
0.1 Hz - 25 MHz
- výstup signálu
arbitrární
sinusový
obdélníkový
šum
trojúhelník
- Frekvenční rozsah sinus
1 µHz - 25 MHz
- Frekvenční rozsah obdélník
1 µHz - 25 MHz
- Doba náběhu obdélník
25 ns
- Displej
LCD
- Frekvenční rozsah trojúhelník
1 µHz - 1 MHz
bez certifikátu
- Funkce kmitočtu
1 µHz - 25 MHz
- Vnitřní modulace
AM/FM/PM/FSK/SUM
- Spouštěč (synchronní)
TTL
- Externí měření frekvence
5 Hz – 150 MHz
- Rozm.
(š x v) 266 mm x 107 mm
- Hmotnost
2.5 kg
- Počet kanálů
2kanálový
- Frekvence (max.)
25 MHz
- Frekvence (min.)
0.1 Hz
- Vlastnosti
modulace
- Šířka
266 mm
- V
107 mm
- rozhraní
USB
- Napájení VDE
napájení z el. sítě
- Typ
AFG-2225
- Zobrazení
Barevný LCD displej 8,89 cm
- Rozlišení
0.1 Hz
- Frekvenční rozsah
0,1 Hz-25 MHz
- Impedance
50 Ω
- Rozhraní
USB
- Napájení
100 - 240 V/AC
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 630771 GW Instek AFG-2225 Arbitrární generátor funkcí 0.1 Hz - 25 MHz 2kanálový arbitrární, sinusový, obdélníkový, šum, trojúhe
Popis

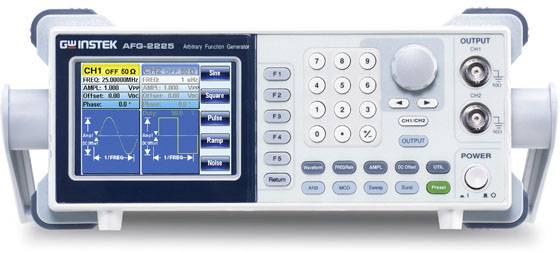

Funkční generátor AFG-2225 s přímým digitálním, generováním signálu (DDS) nabízí šířku pásma 25 MHz a dva nezávislé výstupních kanálů. Jeho výbava zahrnuje standardní signály sinus, obdélník, rampa, šum a arbitrárním průběhem signálu 20 MSa/s s vertikálním rozlišením 10 bitů. Navíc jsou k dispozici funkce AM/FM/PM/FSK/SUM modulace, Sweep a Burst a frekvenční čítač. Barevný LCD displej s úhlopříčkou 8,89 cm zobrazuje všechny parametry průběhu signálu a nastavení. USB rozhraní lze použít pro dálkové ovládání počítačem. Arbitrární průběh signálu lze vygenerovat pomocí volně dostupného PC® softwaru a přes USB přenést do generátoru.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Nastavitelný poměr impulz/pauza pro obdélníkový signál
- Nastavení parametru průběhu signálu z klávesnice a otočným knoflíkem
- Současné zobrazení amplitudy, DC ofsetu a jedné proměnné funkce
- 10 paměťových pozic pro nastavení
- 10 energeticky nezávislých pozic a 4 pozice kpts- tvaru signálu.
Obsah balení
- Měřicí kabel (BNC - BNC)
- Síťový kabel
- Návod k obsluze (GB)
- Stručný návod.
Doplňující informace
PC® -software k vytváření libovolných signálů je ke stažení na internetu.
