Name: Uni-T UTG4202A Arbitrární generátor funkcí 1 µHz - 200 MHz 2kanálový arbitrární
Brand: Uni-T
SKU: 3757392
Availability: BackOrder

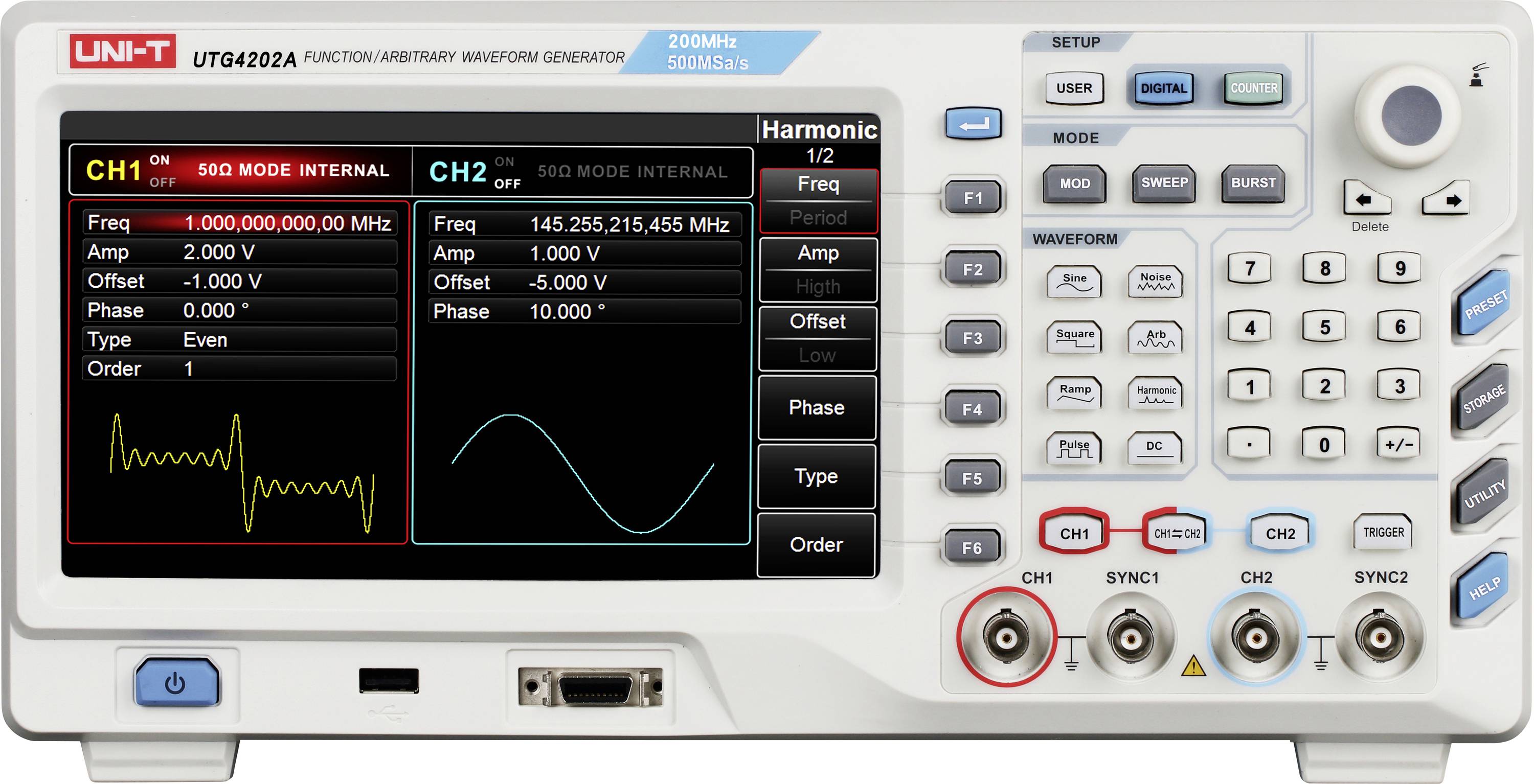

Přední pohled na generátor průběhů UNI-T UTG4024 s nastavením duálního kanálu a zobrazením průběhů na obrazovce, přičemž kanál CH1 je zvýrazněn červeně a kanál CH2 modře.

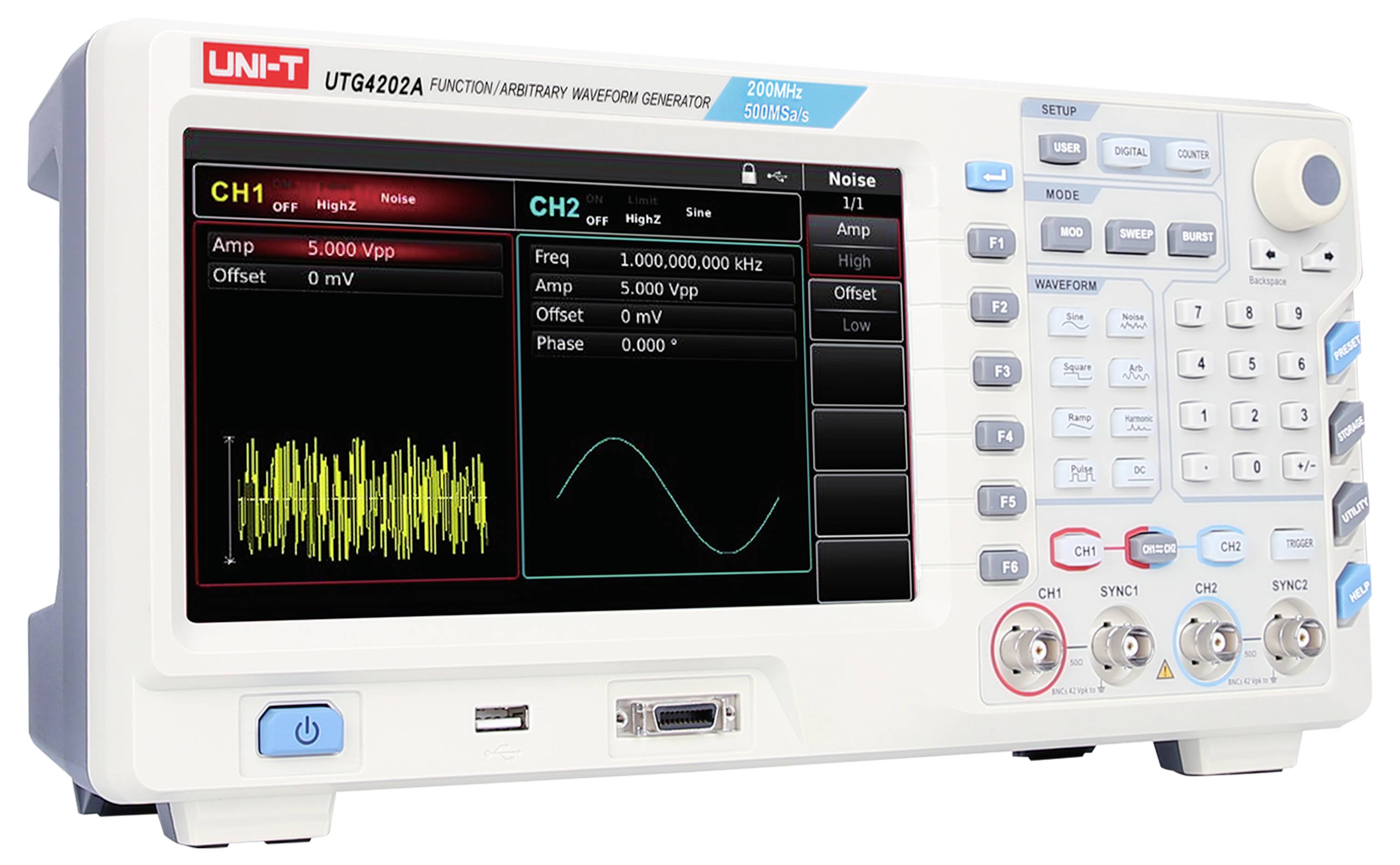

Uni-T UTG4202A Arbitrární generátor funkcí 1 µHz - 200 MHz 2kanálový arbitrární-1

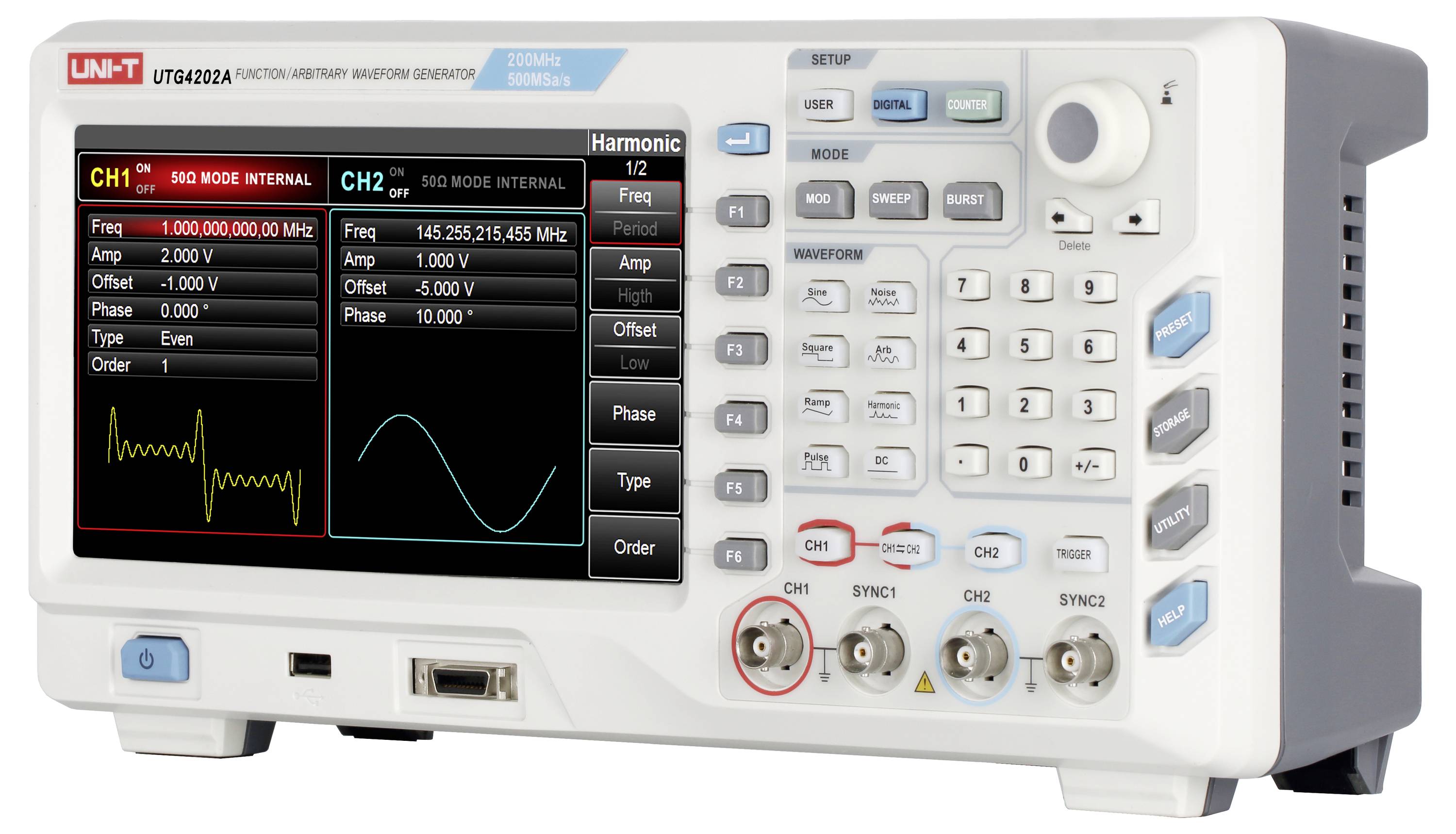

Uni-T UTG4202A Arbitrární generátor funkcí 1 µHz - 200 MHz 2kanálový arbitrární-2

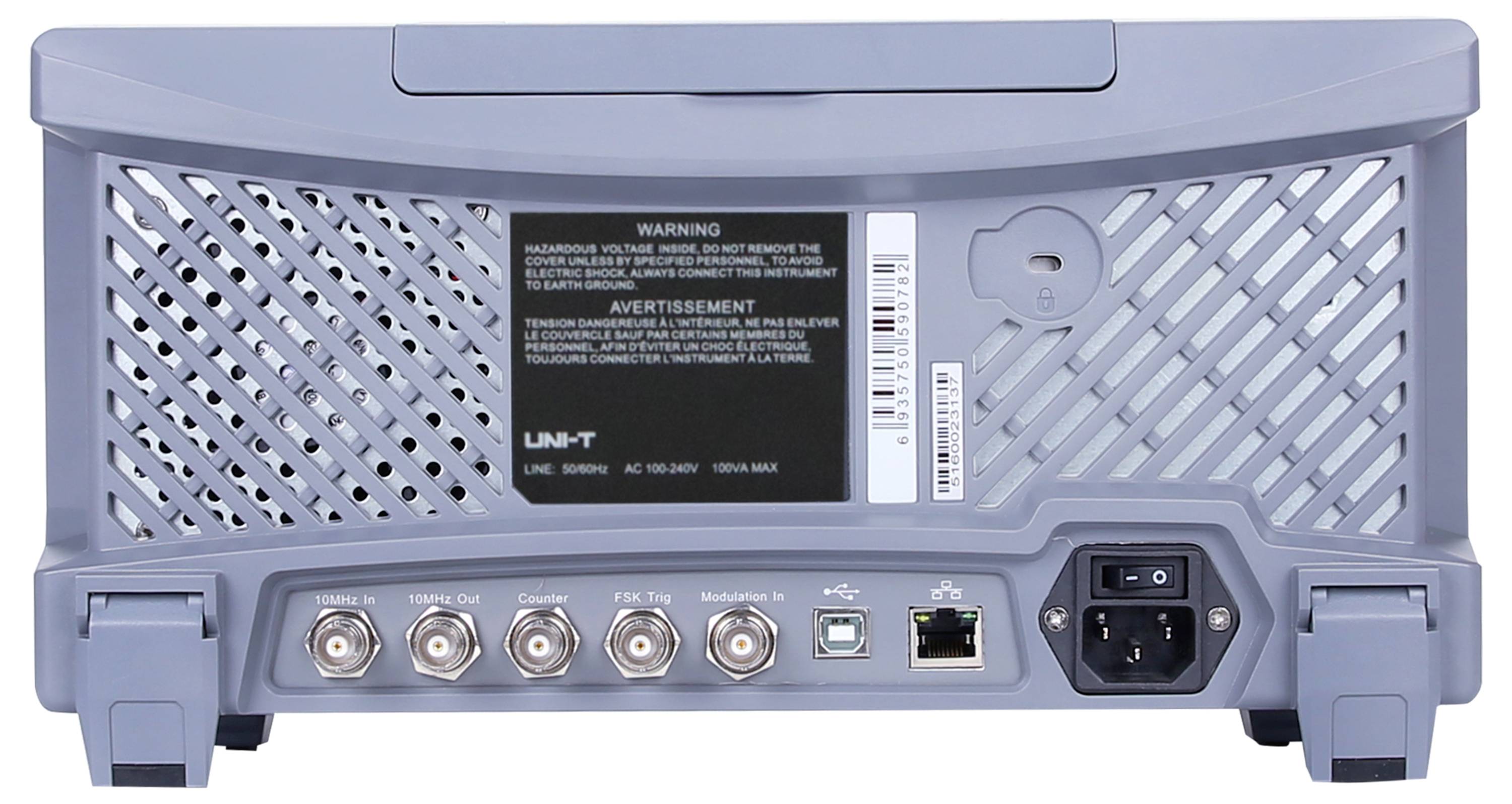

Uni-T UTG4202A Arbitrární generátor funkcí 1 µHz - 200 MHz 2kanálový arbitrární-3

1/4

Datasheety: (PDF)

Doručení: Út 3. 11.

10 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (36 144,63 Kč / kus)

36 144,63 Kč

Bez DPH.

Doprava zdarma

Už jen 10 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Generátor arbitrárních funkcí UNI-T UTG4202A 200MHz 2-kanál 500MSA/s 32MptsTFT LCD DISPLEJ S ÚHLOPŘÍČKOU 8

Max. výstupní frekvence: 200 MHz
Rychlost snímání: 500 MSA/s.
Vertikální rozlišení: 16 bit
Kanály: 2
Arbitrární průběh: 32 Mpts
Displej: 8" TFT LCD

Technické parametry

8" (20,3 cm) TFT barevný LCD displej, WVGA (800 x 480)
16bitové vertikální rozlišení
Digitální výstup protokolu (UART, I2C, SPI)

Výstupní tvar signálu: Sinus, obdélník, rampa, harmonické hřídele, impuls, šum, DC napětí a arbitrární

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 200 MHz

výstup signálu: arbitrární

Frekvenční rozsah sinus: 1 µHz bis 200 MHz

Činitel harmonického zkreslení sinus: 0,2 %

Frekvenční rozsah obdélník: 1 µHz bis 60 MHz

Doba náběhu obdélník: 5 ns

Displej: LCD

Frekvenční rozsah trojúhelník: 1 µHz bis 5 MHz

Frekvenční rozsah ARB: 1 µHz bis 50 MHz

: bez certifikátu

Funkce kmitočtu: Podporuje lineární a logaritmickou frekvenční sweep

Vnitřní modulace: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externí modulace: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Realizováno přes externí analogový vstup modulace

Spouštěč (synchronní): Interní, externí a manuální

Gate (asynchronní): Podporuje v režimu Gate (Burst) přes externí digitální modulační rozhraní

Externí měření frekvence: Integrovaný 16bitový čítač frekvencí, rozsah 6 MHz až 800 MHz

Rozm.: (š x v) 336 mm x 164 mm

Hmotnost: 3.5 kg

Počet kanálů: 2kanálový

Frekvence (max.): 200 MHz

Frekvence (min.): 1 µHz

Vlastnosti: modulace

Šířka: 336 mm

V: 164 mm

rozhraní: USB zařízení
hostitelský port USB
LAN

Napájení VDE: 230 V AC

Typ: UTG4202A

Ke stažení

List technických údajů

List technických údajů 3757392 Uni-T UTG4202A Arbitrární generátor funkcí 1 µHz - 200 MHz 2kanálový arbitrární

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3757392 Uni-T UTG4202A Arbitrární generátor funkcí 1 µHz - 200 MHz 2kanálový arbitrární

Popis

UTG4202A má široké možnosti použití a integruje více forem signálu, včetně generátoru funkcí, arbitrárního generátoru signálu, pulzního generátoru, harmonického generování a analogových a digitálních modulačních zdrojů. Nabízí vysokou rychlost snímání až 500 MSA/s a maximální délku hřídele až 32 MPT. Pro vytváření stabilních, přesných a zkreslujících signálů využívá UTG4202A technologii Direct Digital syntetizér (DDS). Uživatelsky přívětivé rozhraní s 8" displejem s vysokým rozlišením a promyšleným uživatelským rozhraním zajišťují efektivní a pohodlné ovládání.

Tento text byl přeložen strojově.

Provedení

Různé druhy modulace: Podpora AM, FM, PM a digitálních modulací jako ASK, FSK, PSK, QAM atd.
Harmonická funkce výstupu: Až 16 volně nastavitelných harmonických (pořádek, amplituda, fáze)
Hloubka paměti 32 Mpts & paměť 7 GB: GB pro velkou arbitrární průběh paměti a rozsáhlou interní paměť
Funkce Sweep: Lineární a logaritmický režim Sweep
Digitální rozhraní (volitelná): Podpora SPI, I2c a UART

Obsah balení

1x UTG4202A
Napájecí kabel x 1
1 x USB kabel
Průchozí BNC kabely × 4

Doplňující informace

Další modely

UTG4082A: Výstupní frekvence 80 MHz, rychlost snímání 500 MSA/s, 16-bitové rozlišení, 2 kanály, délka arbitrárního průběhu 32 Mpts, 8" TFT LCD dotykový displej.

UTG4122A: Výstupní frekvence 120 MHz, rychlost snímání 500 MSA/s, 16-bitové rozlišení, 2 kanály, délka arbitrárních vln 32 Mpts, TFT LCD DISPLEJ S ÚHLOPŘÍČKOU 8"

UTG4162A: Výstupní frekvence 160 MHz, rychlost snímání 500 MSA/s, 16-bitové rozlišení, 2 kanály, délka arbitrárních vln 32 Mpts, 8" TFT LCD dotykový displej.
