Name: Uni-T MSO2204X digitální osciloskop 200 MHz, 5 GSa/s, 100 Mpts, mixovaný signál (MSO), 1 ks, 181100300065X
Brand: Uni-T
SKU: 3399983
Availability: BackOrder

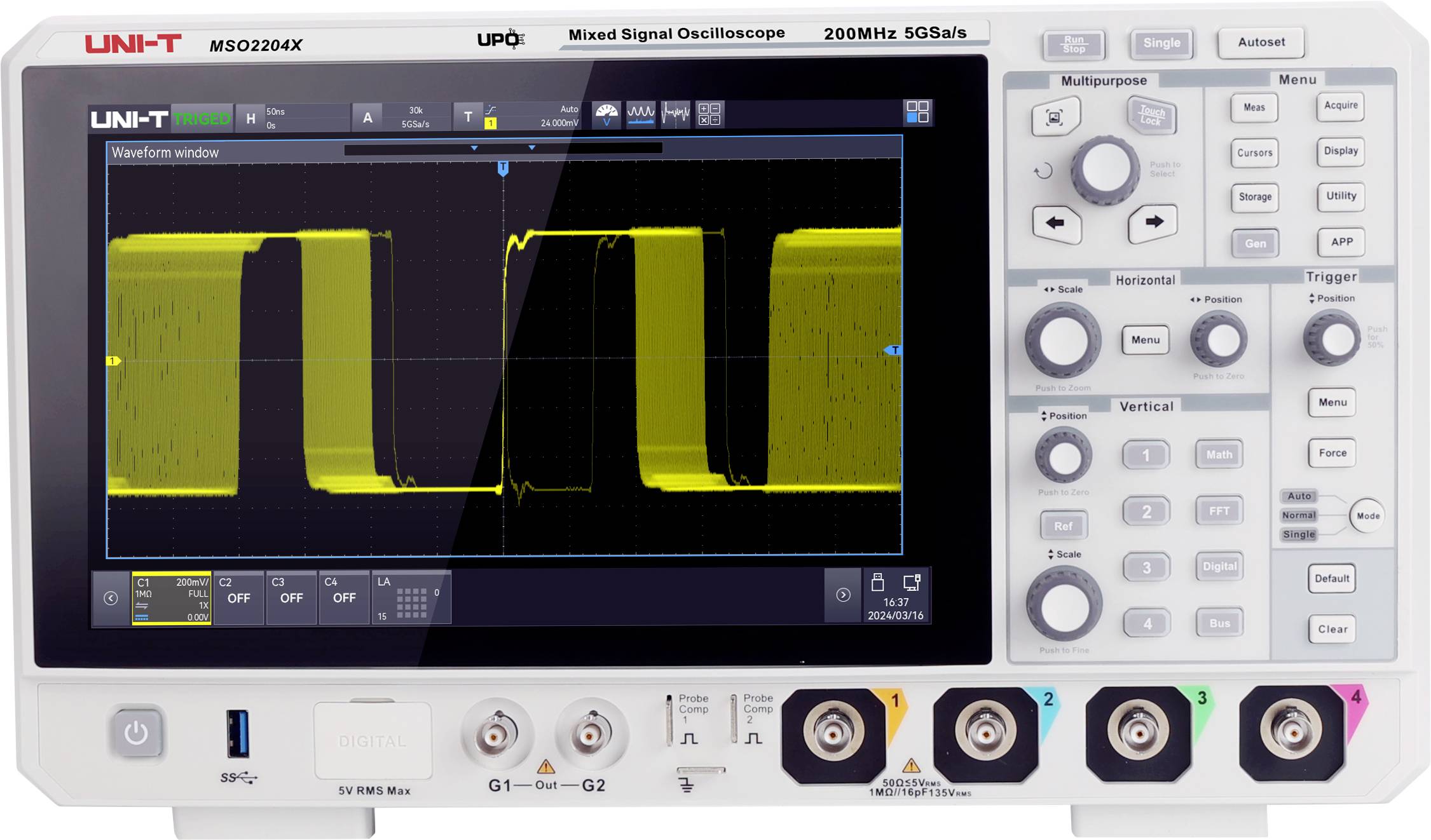

Osciloskop s digitálním displejem zobrazuje žlutou vlnovou křivku na černém pozadí. Viditelné jsou ovládací knoflíky a vstupy.

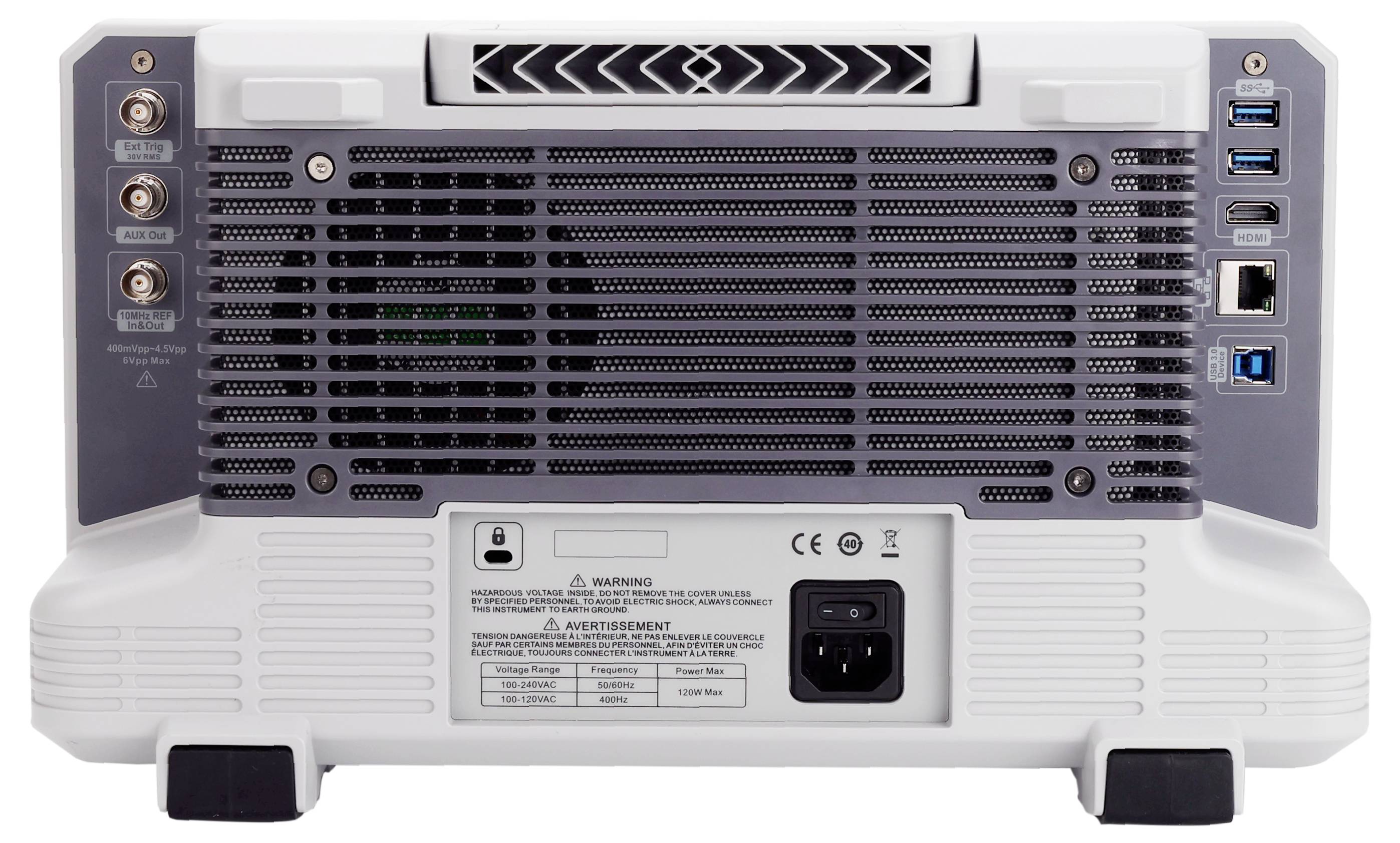

Zadní strana elektronického zařízení s větracími otvory, konektory a napájecím vstupem; jsou viditelná textová varování a specifikace.

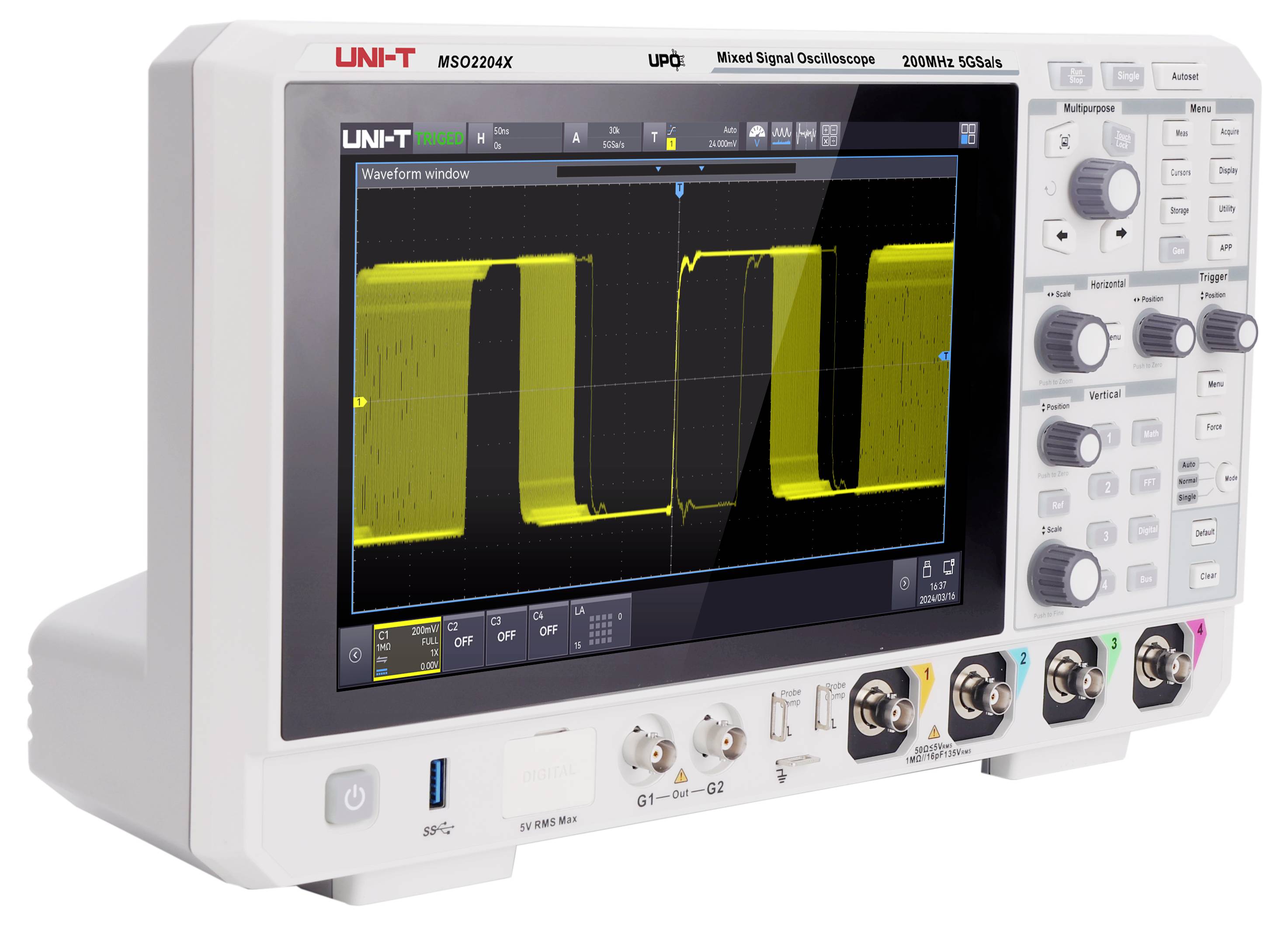

Digitální osciloskop zobrazuje žluté průběhy na obrazovce. Ovládací prvky a konektory jsou umístěny na pravé straně.

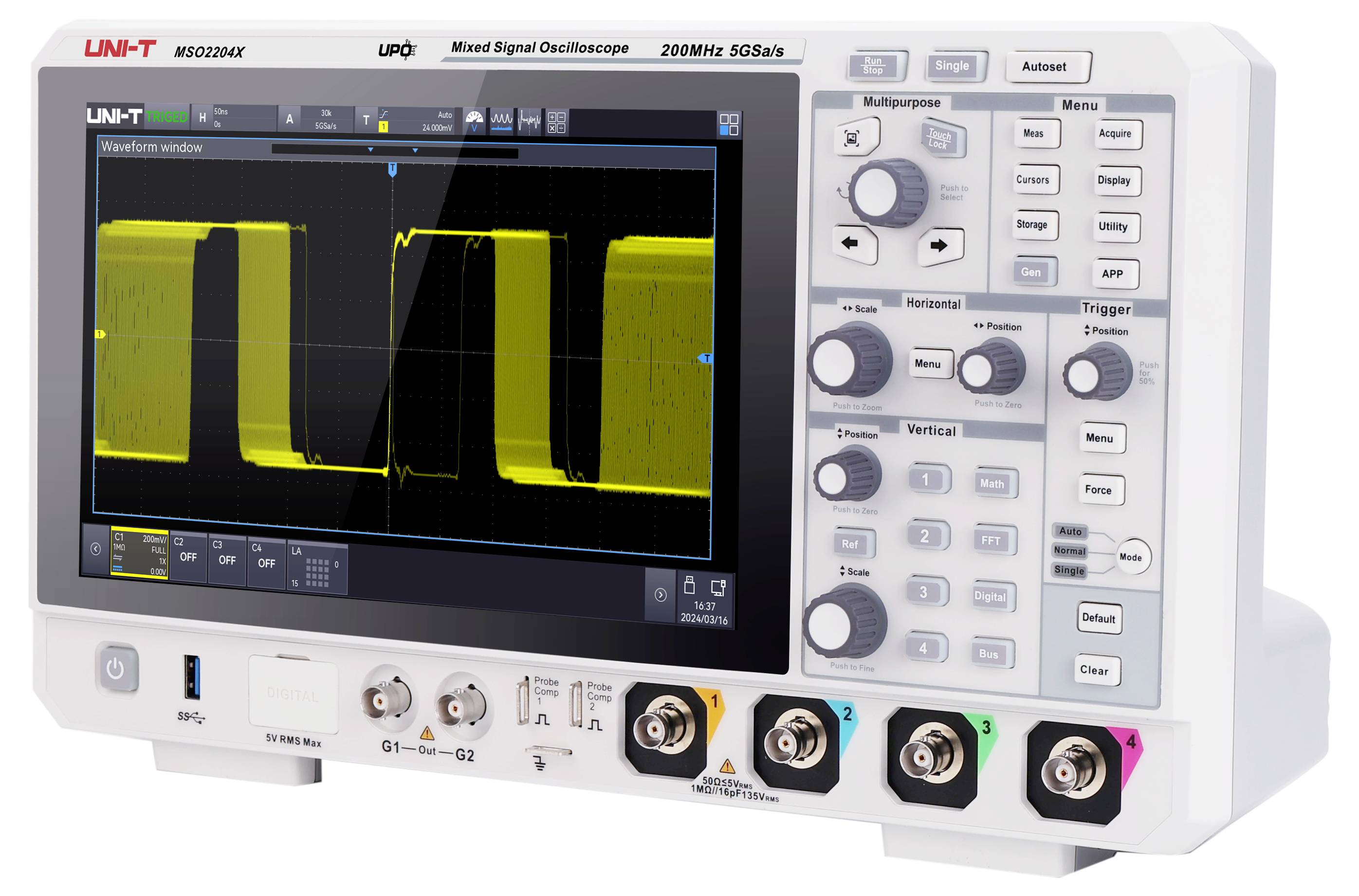

Smíšený osciloskop se zobrazovací obrazovkou ukazuje diagram průběhu signálu. Na ovládacím panelu jsou viditelná různá tlačítka a připojovací konektory.

1/4

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

7 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (55 105,00 Kč / kus)

55 105,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 7 Ks skladem!

Není dostupné pro firemní nebo koncové zákazníky

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Digitální osciloskop UNI-T MSO2204X 200 MHz 4+16 kanál MSO Ready 5 GSa/s 100 Mpts10,1" kapacitní digitální dotyková obrazovka (DSO)

200 MHz
Počet analogových vstupů 4

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 200 MHz

Vzorkovací frekvence na kanál: 5 GSa/s

Velikost obrazovky: 10.1 palec

Vlastnosti osciloskopu: mixovaný signál (MSO)

Počet analogových vstupů: 4

: bez certifikátu

Počet digitálních vstupů max.: 16

Hloubka paměti na kanál (Mpts): 100 Mpts

Typ: MSO2204X

Ke stažení

List technických údajů

List technických údajů 3399983 Uni-T MSO2204X digitální osciloskop 200 MHz, 5 GSa/s, 100 Mpts, mixovaný signál (MSO), 1 ks, 181100300065X

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3399983 Uni-T MSO2204X digitální osciloskop 200 MHz, 5 GSa/s, 100 Mpts, mixovaný signál (MSO), 1 ks, 181100300065X

Popis

UNI-T MSO2204X je kompaktní osciloskop pro smíšené signály s šířkou pásma až 200 MHz, rychlostí snímání 5 GSa/s a hloubkou paměti 100 Mpts, kombinace výkonu a efektivity nákladů. Díky ultrafosforu 3.0 dosahuje frekvence detekce vlnových průběhů 2.000.000 000 wms/s, což umožňuje was přesné rozpoznání vzácných anomálií. Podporuje 9 spouštěcích režimů a 9 sériových dekódování sběrnic a výkonné analytické funkce jako spektrální analýza, analýza výkonu, histogramy, záznam křivky a testy dobré/špatné.

Tento text byl přeložen strojově.

Provedení

Integrovaný osciloskop 9 v 1: Osciloskop, logický analyzátor, generátor funkcí/arbitrárního signálu, spektrální analyzátor, analyzátor protokolů, analyzátor výkonu, analyzátor pro diagram a diagram, vysokofrekvenční měřič, digitální voltmetr
- Ultra fosfor 3.0: 8-kanálový paralelní grafický mapování, až 20 Gbit/s zpracování, rychlost snímání 2.000.000 wfs/s, až 1 µs DEHS Time
54 druhů měření: Automatické měření napětí, frekvence a fáze, rozšířené statistické funkce, vývojový diagram
Dekódování protokolu a spouštěcí úroveň: Podpora 9 protokolů (UART, I2C, SPI, CAN, I2S), dekódování 200 M dat v reálném čase, současná analýza 4 sběrnic
Spektrální analyzátor: 4M bod FFT, schémata vodopádů, automatická měření značky, současný 4-kanálový FFT výpočet
Analýza výkonu 6+: Analýza PSRR, detekce vyšších harmonických oscilací, analýza zapínacího proudu, 12 doplňkové zkoušky výkonu pro stabilitu systému a energetickou účinnost

Obsah balení

- MSO2204X (200 MHz, 5 GSa/s, 4 kanálů) x 1
Napájecí kabel x 1
1 x USB kabel
Pasivní sondy (200 MHz) x4
Průchozí BNC BNC kabel * 1
Kabely BNC krokosvorek (červený a černý) × 1
Pasivní sondy × 4
Kalibrační certifikát x 1
Vícejazyčné bezpečnostní pokyny x 1
Stručný návod x 1

Doplňující informace

Další modely

- MSO2304X: Šířka pásma 300 MHz, 4 analogových kanálů, rychlost snímání 5 GSa/s, paměť 100 Mpts, záznam vlnových průběhů 2.000.000 wms/s, 16 digitálních Dual-kanálových kanálů s volitelným generátorem 50 MHz.

- MSO2104X: Šířka pásma 100 MHz, 4 analogových kanálů, rychlost snímání 5 GSa/s, paměť 100 Mpts, záznam křivky 2.000.000 wms/s, 16 digitálních Dual-kanálových kanálů s volitelným generátorem 50 MHz.

Možnosti

MSO2000X-BW2MT3M: 200 MHz Upgrade na 300 MHz

MSO2000X-AWG: Arbitrární generátor libovolných průběhů signálu Dual 50 Dual 30 MHz (Includes Bode Plot)

MSO2000X-PWR: Možnost Power Analysis

MSO2000X-BND: Spouštění ze sběrnice a decode Options (Including MSO2000X AUTO: bundle a MSO2000X AUDIO)

MSO2000X AUDIO: Možnost spouštění a analýzy sériových sběrnic

MSO2000X-AUTO: Automotive Serial Bus Trigger and Decode Option (Including CAN, CAN-FD, LIN, FlexRay, SENT)

MSO2000X-CAN: Spouštěč sériových sběrnic a analýza (CAN)

MSO2000X-CANFD: Spouštěč sériové sběrnice a analýza (CAN-FD)

MSO2000X-LIN: Automotive Serial Bus Trigger and Analysis Option (LIN)

MSO2000X-Flex: Spouštění a analýza Automotive (FlexRay)

- MSO2000X-SENT: Spouštěč autobusu a analýza senzoru (SENT)

Popis

Provedení

Integrovaný osciloskop 9 v 1: Osciloskop, logický analyzátor, generátor funkcí/arbitrárního signálu, spektrální analyzátor, analyzátor protokolů, analyzátor výkonu, analyzátor pro diagram a diagram, vysokofrekvenční měřič, digitální voltmetr
- Ultra fosfor 3.0: 8-kanálový paralelní grafický mapování, až 20 Gbit/s zpracování, rychlost snímání 2.000.000 wfs/s, až 1 µs DEHS Time
54 druhů měření: Automatické měření napětí, frekvence a fáze, rozšířené statistické funkce, vývojový diagram
Dekódování protokolu a spouštěcí úroveň: Podpora 9 protokolů (UART, I2C, SPI, CAN, I2S), dekódování 200 M dat v reálném čase, současná analýza 4 sběrnic
Spektrální analyzátor: 4M bod FFT, schémata vodopádů, automatická měření značky, současný 4-kanálový FFT výpočet
Analýza výkonu 6+: Analýza PSRR, detekce vyšších harmonických oscilací, analýza zapínacího proudu, 12 doplňkové zkoušky výkonu pro stabilitu systému a energetickou účinnost
